Обрешетка под металлочерепицу: устройство, монтаж своими руками

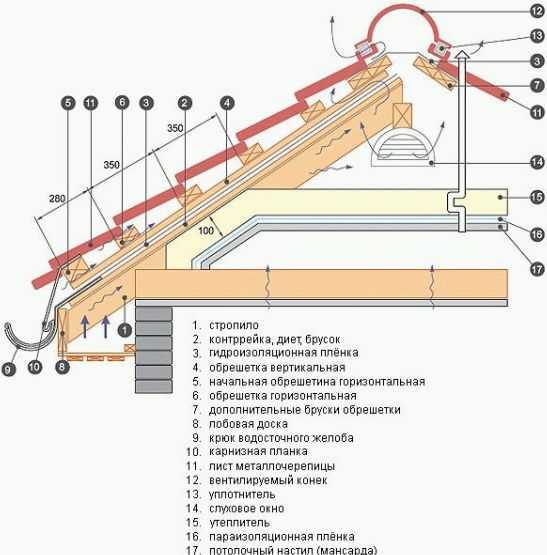

Устройство обрешётки под металлочерепицу

Выбор материала и типа конструкции

Помимо выбора материалов следует знать, что под металлочерепицу делают несколько видов обрешётки:

Разреженная. Это самый распространённый вариант. Его используют на разных крышах с уклоном более 20˚. В этом случае расстояние между центрами досок равно длине волны черепицы.

Как выбрать шаг между рядами

Пиломатериалы, используемые для обрешётки под металлочерепицу, могут иметь разные размеры:

Для обрешётки под популярную металлочерепицу «Монтеррей» подбирают доски сечением 25х100 или 30х100 мм в зависимости от толщины листа покрытия

Последовательность монтажа

Вдоль карниза прибивают две доски сечением доски 50х100 мм друг на друга.

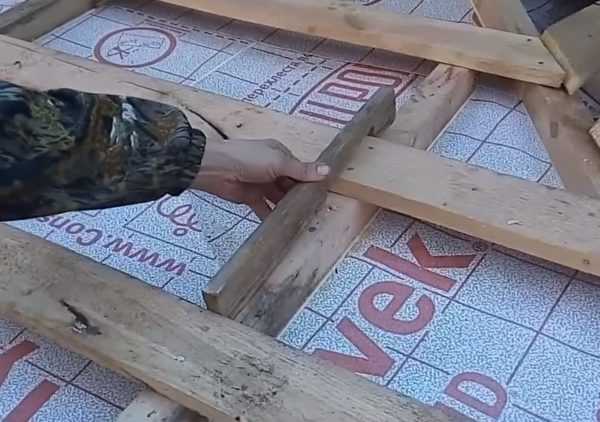

Чтобы постоянно не измерять расстояние между досками обрешётки рулеткой, используют шаблон
На коньке набивают дополнительную доску обрешётки со стороны каждого ската.

На карнизную доску крепят крюки для водосточной системы

Видео: установка обрешётки под черепицу из металла

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

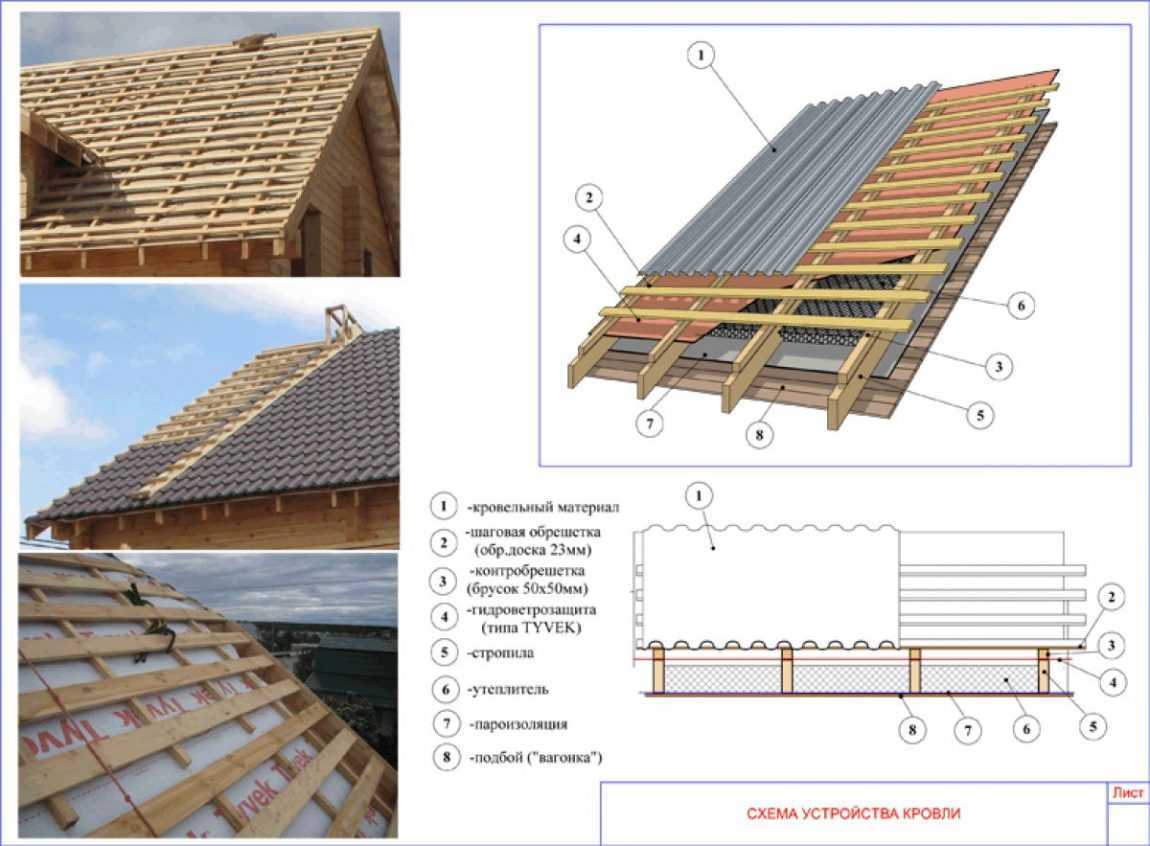

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Виды металлочерепицы

На рынке кровельных материалов наиболее востребованы металлочерепичные листы толщиной 0,5 и 0,6 мм благодаря оптимальному соотношению цены и эксплуатационных характеристик. Более тонкое покрытие (0,35-0,45 мм) – недолговечное, а также склонно к повреждениям при транспортировке и монтаже. Реже в продаже встречаются изделия толщиной 0,7-0,8 мм – это наиболее надежный, но и дорогостоящий материал.

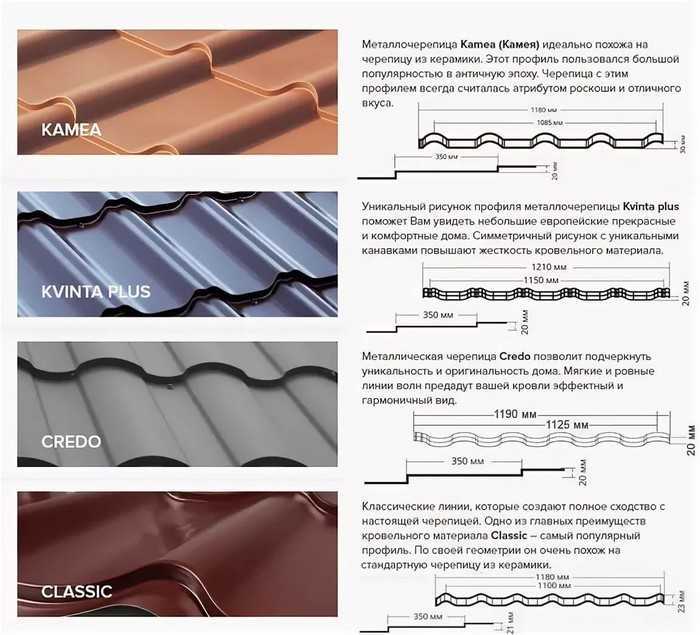

Основные виды металлочерепицы по типу профиля – Classic, Country, Kamea, Kvinta. Листы выпускаются в различных цветовых решениях согласно каталогу RAL.

Рисунок 2. Основные виды листов по форме профиля

В качестве защитно-декоративного покрытия обычно служит полиуретан, стандартный или текстурированный модифицированный полиэстер, а также полиамид. Толщина слоя в зависимости от разновидности может составлять от 0,25 до 0,55 мкм, что напрямую влияет на эксплуатационный ресурс материала.

От чего зависит стоимость крыши из металлочерепицы?

Металлочерепица считается одним из самых востребованных на сегодня кровельных материалов. Это обусловлено в основном относительно невысокой стоимостью, надежностью, практичностью и эстетической привлекательностью материала. Ее используют как при строительстве новых домов и других строений (бани, сараи, беседки, навесы), так и для ремонта старых крыш.

Фото 1. Крыша, укрытая металлической черепицей

Основные факторы, влияющие на итоговую цену металлочерепичной кровли:

Выбранный вид металлочерепицы – она производится разных типов по толщине, размерам и покрытию.
Угол наклона крыши – обрешетка для металлочерепицы сооружается с учетом этого параметра. Так, при скате от 14 до 20° обычно применяется сплошной каркас, а при большем наклоне – шаг между досками выбирается в зависимости от толщины металлочерепичных листов и предполагаемых нагрузок.
Характеристики досок для обрешетки – порода древесины, сечение, длина и тип обработки.
Необходимость привлечения бригады кровельщиков или самостоятельное выполнение работ.

Монтаж контробрешетки

Расположение брусьев контробрешетки

Контробрешетка рекомендована для всех типов . Как уже было сказано выше, прибивание контрбрусьев осуществляется вдоль стропил прямо на гидроизоляционный материал крыши. Такое выполнение позволяет обеспечить эффективную вентиляцию кровельного пространства и приподнять конструкцию обрешетки на высоту бруска. Чаще всего высота контробрешетки выполняется на уровне 2-5 см. Бруски 30х50 мм используют в случае, если конструкция крыши является достаточно простой. Если крыша сложная и многоскатная, толщина контрбрусьев увеличивается до 50 мм.

Схема этапов монтажа обрешетки кровли

Как только поверх стропил укладывается гидроизоляционный материал, можно начинать обустройство контробрешетки. Раньше в качестве гидроизоляции часто использовали рубероид. В наше время достаточно большое количество производителей предлагают надежные и качественные мембраны или гидроизоляционные пленки. Осуществляется фиксация гидроизоляции к стропилам, после чего проводится набивка контробрешетки.

Важные моменты, которые стоит знать, выполняя устройство контрбрусьев:

Контр брусья длиной 135 см и толщиной 30х50 мм закрепляются с шагом 300 мм на стропила при помощи оцинкованных гвоздей.
В случае возникновения необходимости перемещения по контробрешетке во время монтажа гидроизоляции, нужно соорудить черновую обрешетку.
Крыши, имеющие наклон ската 30 градусов, подходят для применения к ним контрбрусьев, имеющих сечение 25х50 мм. И не экономьте на материале, когда сооружаете контробрешетку на крыше с меньшим уклоном ската.

Обратите внимание на то, как проходит устройство контрреек (брусьев) в районе ендов и коньков:

Если вы строите кровлю, имеющую большой вес покрытия, лучше взять дуб или сосну для контрбрусьев.

Верхние плоскости граней контрбрусьев должны иметь пересечение в одной точке – это нужно для обустройства коньков.
С этой целью под нужным углом запиливаются бруски противоположных скатов. Если обрешетка смонтирована на коньке правильно, она способствует точности расчетов укладки, например, верхнего ряда элементов черепицы и шага досок обрешетки.
Основные контрбрусья возле ендов прибиваются, имея шаг 10 см к продольным брусьям хребта или ендовы. Это нужно для свободного отвода пыли, снега конденсата и для проведения эффективной вентиляции кровельного покрытия.

Обратите внимание на то, какие ошибки часто встречаются, когда идет устройство контробрешетки и обрешетки под ендовы и укладка брусьев происходит плотно к настилу ендовы. Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата

Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги

Если проследите, чтобы расстояние между брусьями и опорой ендовы составляло от 5 до 10 см, это обеспечит свободный сток воды. Если возникнет плотное прилегание, возможно ухудшение вентиляции ендов и затруднение удаления через карнизный свес конденсата. Также в ендове будет накапливаться строительный мусор во время монтажа. А торцы контрбрусьев будут повреждаться от воздействия влаги.

Во время обустройства под контробрешетку пологих ендов обычно используется удлинительная лента, и это помогает в устранении протечек. Будьте внимательны, потому что в случае нарушения данных рекомендаций конструкции конька и ендов могут быть нарушены.

Фиксирование гидроизоляции контрбрусьями

Также необходимо учитывать то, что контррейки гвоздями крепятся на гидроизоляционный материал. Используют до 10 крепежных элементов на 1 кв.м поверхности. В данном случае, в 10 точках гидроизоляционный материал имеет места нарушения герметичности, уязвимых к проникновению влаги, тем более во время продолжительных дождей. Такое часто случается, если кровельщики сразу не монтируют обрешетку и кровельное покрытие по контробрешетке.

Обычно протечки влаги через места, где крепятся контрбрусья, имеют временный характер. Они устраняются после укладки кровельного материала. Благодаря устройству вентилируемого пространства удаляется влага, попавшая в кровлю.

Требования к обрешетке

Металлическая черепица – это довольно тяжелый и объемный кровельный материал. Он требуется не только прочности, но и высокой жесткости основания, на которое будет устанавливаться. Во многом на эти требования влияет конструкция классического черепичного листа.

Классическая обрешетка

Он состоит из волн, которые образуются на металле при помощи специальных прокатных валиков. Самым жестким участком листа считаются низины волн – именно эти участки непосредственно крепятся к обрешетке. Чтобы обеспечить плотное и долговечное крепление необходимо учитывать, что именно в этой точке примыкание покрытия и основания должно быть максимально плотным. Для этого нужно учесть следующие требования к обрешетке:

Любая система бывает двух видов – решетчатая и сплошная. Решетчатая является классической и используется на большинстве типов крыш. Здесь между отдельными балками есть зазор, образующий своеобразную сетку. Сплошной настил обустраивается напротив – без малейших расстояний между брусками;
Брус и доска подбираются из плотной, качественной древесины, размер сечения брусьев не менее 50 мм, а ширина доски – 130

Очень важно выбрать «правильную» породу, т. к

в противном случае под угрозой будет вся кровля. Специалисты рекомендуют использовать лиственницу, сосну, дуб и т. д.;
Любой шаг подбирается индивидуально под определенную металлочерепицу. Для простоты измерений и расчетов предварительно придется подготовить чертежи. Как понятно, пересечения отдельных балок должны приходиться на места, где черепица будет примыкать к основанию;
Независимо от типа кровли, она обязательно застилается гидрозащитным волокном и пароизоляционной пленкой. Это защитит стропильные балки от повреждений атмосферными осадками, конденсата и прочих агрессивных факторов;
Независимо от выбранного типа покрытия, возле трубопроводов, откосов и прочих различных отверстий кровли, обрешетка монтируется только всплошную. Это требуется во избежание протекания крыши.

Этапы монтажа

Если же вы все-таки решили выполнить монтаж своими усилиями, то нелишним будет ознакомиться с основными этапами процесса.

Выбираем тип настила

Укладка листа по стропильным ногам и по кобылкам

Для начала нужно определиться, настил какого типа будет использоваться:

Гидроизоляция

Монтаж битумной черепицы

Перед тем как будет смонтирована обрешетка для металлочерепицы, на стропила необходимо уложить слой гидроизоляционной пленки. На нее затем вдоль стропил набиваются бруски контробрешетки.

Укладка обрешетки

В местах примыкания мансардных окон, в разжелобках и ендовых монтаж обрешетки должен носить сплошной характер. При этом необходимо учитывать особенности конкретной крыши.

Обустройство обрешетки предполагает также установку ветровой доски, креплений для водосточной системы и карнизной планки. Их следует смонтировать до начала укладки металлочерепицы.

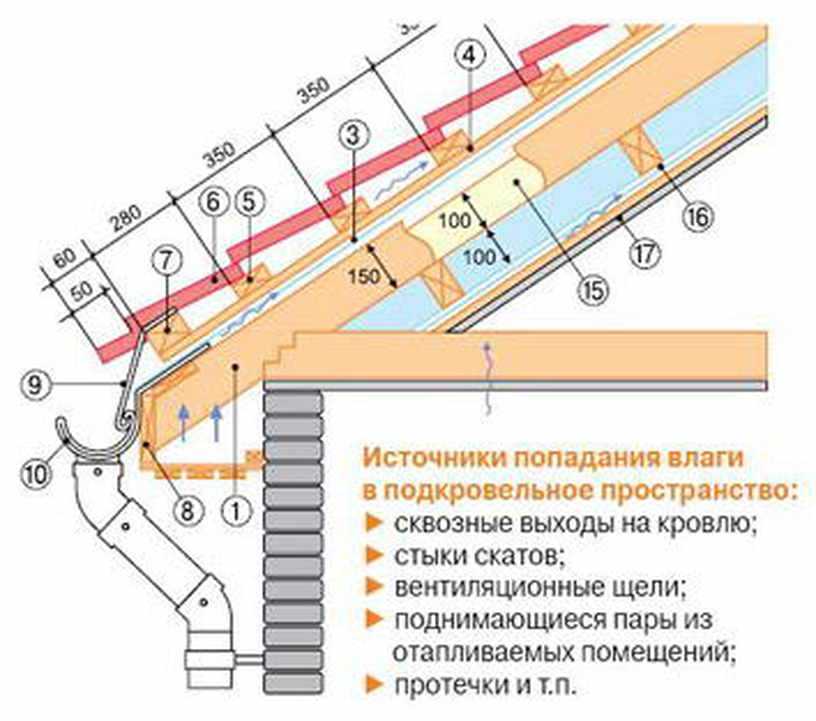

Водосточные канавки на листах металлочерепицы и вентиляция кровли

Шаг обрешетки рекомендуется делать около 350 мм. Этот размер должен равняться расстоянию от кромки нижней доски до середины следующей. Подобные действия позволяют зафиксировать лист металлочерепицы внизу волны, что повысит декоративность укладки.

Непрофессионально выполненная работа приведет в будущем к демонтажу элементов кровли и в результате — к значительным финансовым затратам. Необходимо помнить, что уже использованная металлочерепица для повторного монтажа непригодна.

Принципы обустройства кровли ↑

Чтобы обрешетка крыши под металлочерепицу стала по-настоящему надежной основой, необходимо учитывать специфику выбора материала и его монтажа.

Деревянные доски. Являются оптимальным вариантом для изготовления основы. Они относительно легко обрабатываются, вся конструкция имеет небольшой вес, обладая при этом механической прочностью.
Выбор размера досок. От этого зависит не только прочность кровли, но и ее высота. Также учитывается расстояние между стропилами.
Шаг. На выбор этого параметра влияет модель металлочерепицы, ее форма и толщина покрытия.

Совет
Предварительно монтируется теплоизоляционный и гидроизоляционный слои. Это обязательно учитывается при обустройстве обрешетки.

Монтаж рекомендуется проводить летом, ранней осенью или поздней весной. В это время влажность воздуха будет минимальной, что уменьшит вероятность скопления воды в элементах конструкции.

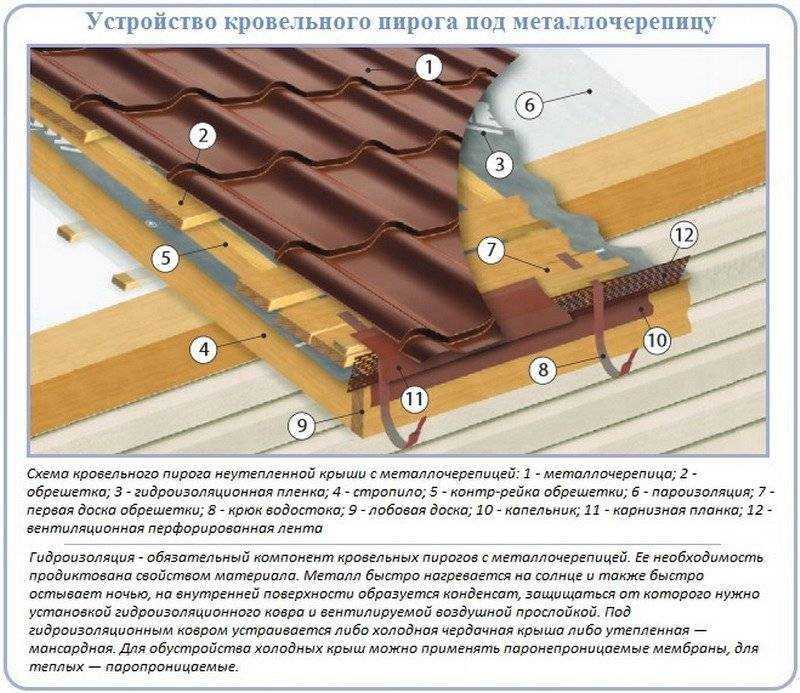

Устройство системы под металлочерепицу

Перед тем как решить, какую обрешетку под металлочерепицу уложить, вы должны узнать, каково устройство системы. Так, перед укладкой обрешетки нужно убедиться, правильно ли выполнен кровельный порог. Вы должны быть уверены, имеется ли вентиляционный зазор, который устраивается между доской и гидроизоляцией. На доску как раз и устанавливается металлочерепица.

После укладки гидроизоляционной мембраны вдоль стропил укладывается брусок квадратного сечения со стороной 50 мм. Это контррейка или контробрешетка. С помощью нее будет обеспечена циркуляция воздуха под укрывным материалом. Если вам интересно знать, какой шаг обрешетки под металлочерепицу выбрать, вы должны знать, что он может быть равен ширине пролета стропильной системы. Как правило, это значение составляет предел от 700 до 800 мм.

Общие сведения

Обратите внимание, что создал и запустил в производстве весьма оригинальный и красивый профиль завод RАNNILA SТЕЕL. Длительное время металлическая черепица такого типа производилась в Финляндии и давно стала эталоном качества

На данный момент металлическое покрытие с фирменным профилем делают десятки зарубежных и российских компаний. Оригинальный профиль чаще всего подделывают, в отличие от остальных моделей. В РФ можно найти Монтеррей, который произведен в Воронеже, на просторах Китая или в сибирской глубинке. Штампуется кровельное покрытие на самом современном оборудовании из металла, который сделан в России. По этой причине не следует удивляться, что приобретенные в различных местах узлы к металлической черепице Монтеррей могут попросту не подойти к кровельному покрытию, и будущий монтаж покрытия может стать адской пыткой.

Еще одним отличием является специфичный рисунок поверхности прекрасно подходит для кровель здания с любым дизайном и стиле. Исключением из правил стал модерн и современные техно-стили, для подобных кровель специалисты советуют более современный «шоколадный» Каскад. Большинство дизайнеров не без оснований говорят, что металлическая черепица Каскад и Монтеррей являются антиподами, но вот по качеству и долговечности они идентичны.

Схема установки ↑

Важно правильно подобрать схему установки, а именно решить вопрос — какой шаг обрешетки будет оптимален? Он висит от геометрических размеров кровельного материала, а именно, от шага волны. Так как крепление можно делать только в основании, доска должна располагаться именно в этом месте кровли

Наиболее распространенная модель металлочерепицы с размером волны 350 мм. При этом схема расположения досок должна иметь другое расстояние обрешетки под металлочерепицу между собой – 230 мм. Это связано с тем, что нагрузка на нижнюю часть кровельного материала должна равномерно распределяться по всей плоскости доски. В таблице приведены рекомендованные значения расстояния для первого элемента, устанавливаемого на карнизе крыши и последующих.

Шаг волны металлочерепицы (поперечной), см	Шаг 1-й карнизной, см	Шаг установки для последующих, см
30	23	30
35	28	35
40	33	40

Многие производители указывают рекомендации по обустройству конструкции для определенной модели металлочерепицы. Общие рекомендации являются следующими.

Наличие водостока. Он влияет на величину выступа. Обычно составляет 40 см, но при наличии водостока к этому значению прибавляется еще как минимум 30 см.
Для предварительного расчета в обрешетке используемого материала исходной точкой установки является лобовая доска. Если же она отсутствует – монтаж выполняется от стропильного среза.
Рекомендуется использовать контррейки для формирования воздушного зазора. Их высота обычно не превышает 20 мм.

Размер обрешетки под металлочерепицу определяется габаритами кровли. При этом учитывают расположение других элементов – дымоходов, водосточных систем. После правильного расчета шага установки можно приступать непосредственно к монтажу. Предварительно устанавливается наружная теплоизоляция крыши и гидроизоляционный слой из рулонного материала. Последний монтируется непосредственно на стропила с небольшим провесом между ними.

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

Виды каркасов под металлочерепицу:

Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.
Рисунок 5. Сплошная конструкция
Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

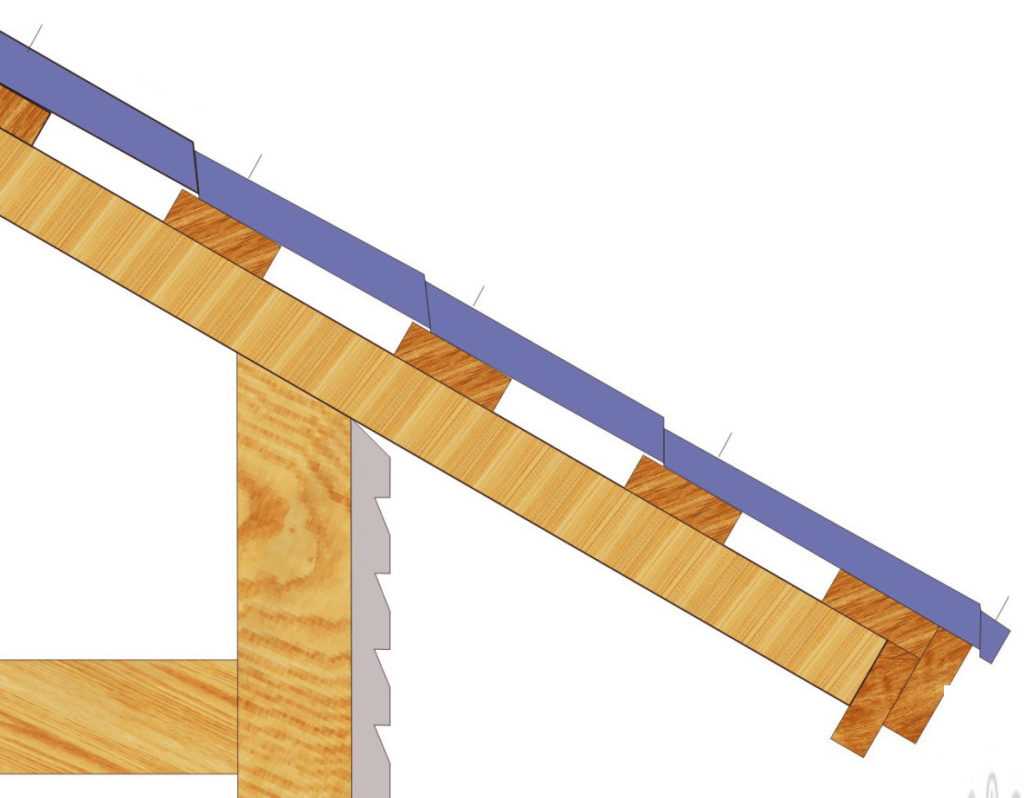

Рисунок 6. Шаговая (разреженная) конструкция

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Размеры листов

Какие размеры металлочерепицы супермонтеррей? Ширина составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм. Отечественные производители предоставляют возможность покупателю самому выбрать размер листа металлочерепицы или нарезать его такой величины, которая больше всего удовлетворит требования потребителя. При этом самая максимально возможная длина одного листа монтеррея составляет 8 метров.

ОСТОРОЖНО!

Перевозить и крепить такие длинные листы кровельного материала очень неудобно и сложно, поэтому лучше отдать предпочтение более коротким вариантам. Для правильного расчета кровельного покрытия воспользуйтесь онлайн калькулятором.

Наиболее удобным и оптимальным вариантом считается длина в 4-5 метров.

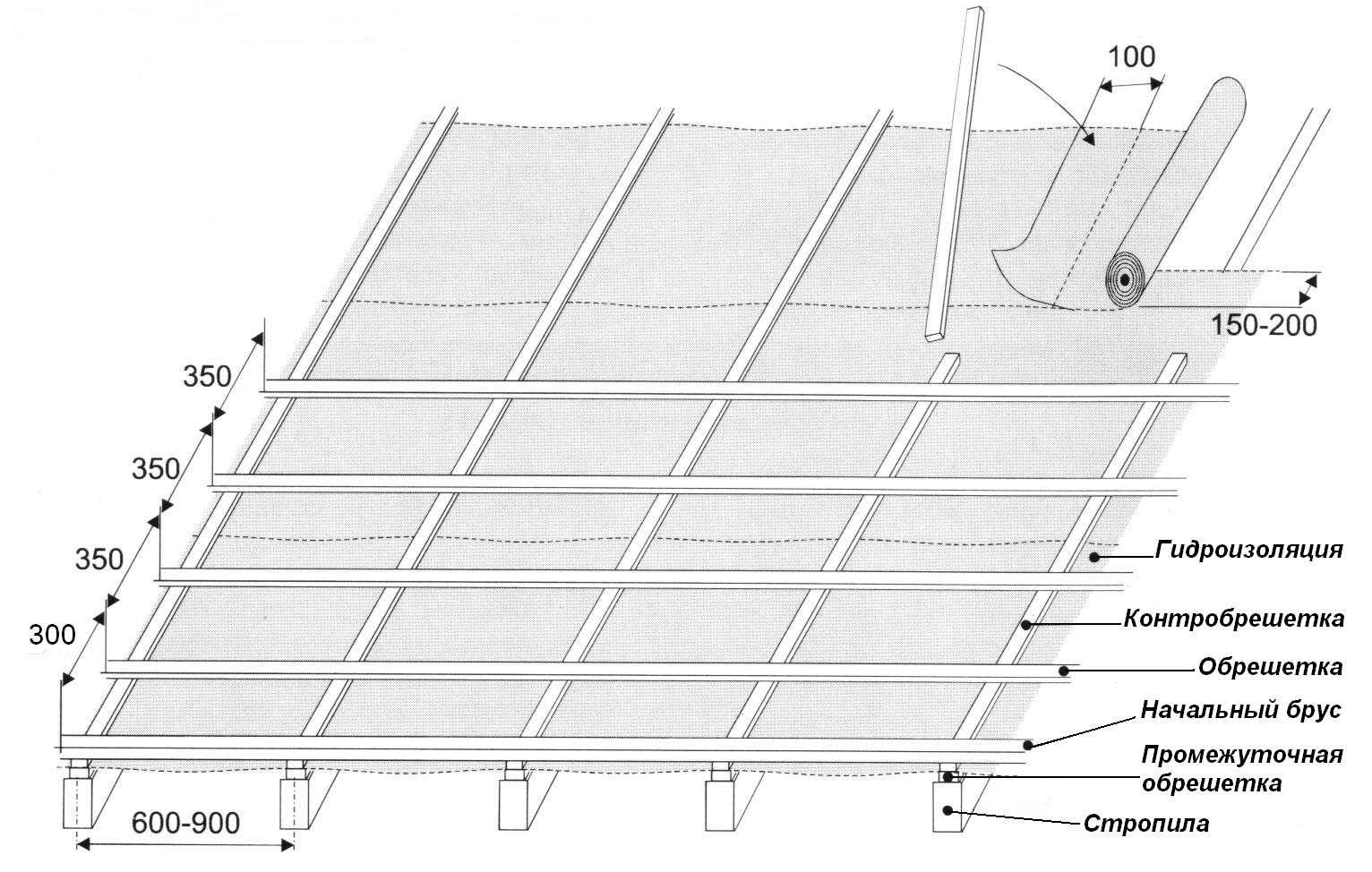

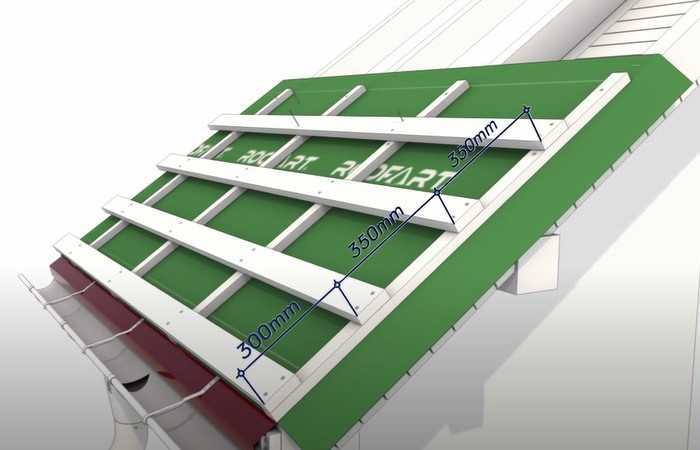

Шаг обрешетки под металлочерепицу по нижнему краю

Крепление обрешетки начинают снизу, строго по краю карнизного свеса крыши. От нижнего торца доски отступают меньше, чем от остальных, так как край металлочерепицы прикручивают не под спадом волны, а между гребнями (в верхнюю ступень). При этом нижнюю опору утолщают на высоту перепада. Сверху набивают еще одну доску. Образуется стандартный выпуск 5 см.

Расстояние между досками обрешетки под металлочерепицу зависит от типа профиля. В основном длина волны составляет:

350 мм – для «Монтеррей», «Классик», «Супермонтеррей»;
400 мм – для «Макси», «Каскад».

Дополнение! Вовсе не обязательно знать название профиля. Для определения шага обрешетки измерьте обычной рулеткой промежуток от одного перепада волны до другого по длине листа.

Виды металлочерепицы и шаг

Существуют различные виды металлической черепицы: Каскад, Андалузия, Монтеррей и многие другие. Каждый из них имеет свои особенности и требования к установке. Рассмотрим каждый тип.

Принципиальные отличия разметки обрешетки

Каскад – это прямоугольная черепица, которая производится из легированной стали, выплавленной и обработанная определенным образом. Её размер позволяет устанавливать панели в любых проблемных участках, обустраивать плотное покрытие вокруг округлых отверстий, труб и т. д. Для подбора правильного шага обрешетки под металлочерепицу Каскад необходимо знать её технические характеристики:

Параметры ДхШхТ: 80х1115х0,5 (при необходимости Вы можете подрезать лист до нужных размеров или заказать материал, более тонкий, чем 0,5 мм);
Высота волн: 45 мм.

Главным отличием этой черепицы от остальных является наличие капиллярного стыка для креплений. С его помощью осуществляется монтаж металлочерепицы на обрешетку. Стоит знать, что Каскад используется только в том случае, когда кровля имеет скат менее 14 градусов. Для такой металлочерепицы минимальный шаг обрешетки должен составлять 60 мм, а максимальный – 90. Такое расстояние между балками обеспечивает максимальную плотность креплений и минимизирует расходы на обрезные части покрытия. Учтите, что используя нестандартный размер Каскада, потребуется отдельно рассчитывать допустимый шаг балок и досок.

Каскад крыши

Не менее популярным вариантом для облицовки кровли является металлочерепица Андалузия, которая характеризуется скрытым Z-образным креплением. Главным преимуществом этой черепицы является отличная герметичность. Скрытые пазы защищают стропильную систему от проникновения влаги и пара. Но, несмотря на это, обрешетку все равно потребуется дополнительно изолировать мембранными дышащими покрытиями.

На рынке она представлена в двух исполнениях:

Одношаговом. Имеет узкий размер, благодаря чему может монтироваться на «сложных» участках;
Двухшаговом. Характеризуется широким профилем и увеличенной жесткостью.

Эти виды покрытия отличаются высотой волн, а, следовательно, и выбранным шагом обрешетки. Её параметры варьируются, но чаще всего используется двухшаговая (из-за универсальности и практичности). Стандартные размеры:

Ширина – варьируется;
Высота листа – 70 мм;
Высота волны: 40 мм.

Толщина стали для Андалузии берется 0,4 мм. Оптимальным шагом для покрытия такого типа будет 60 мм. Минимальный – 40, а максимальный – 70. Здесь все зависит от того, какой общий размер имеет крыша. Чем больше площадь покрываемой поверхности – тем шире шаг обрешетки, и наоборот. При этом у одношаговых панелей расстояние между балками может быть даже 30 мм, т. к. они более узкие по своей конструкции.

Фото: черепица Андалузия

Последний тип черепицы – это стальная Монтеррей. Она монтируется на шатровую крышу, каскадную, шале, кантри и прочие нестандартные формы. В отличие от предыдущих двух вариантов, эта металлочерепица не оснащена дополнительными замками для крепежей. Весь процесс монтажа осуществляется наружным способом. Это одновременно и достоинство, и недостаток покрытия.

Видео: Монтаж обрешетки под металлочерепицу.

https://youtube.com/watch?v=NRTWAPDBong

Шаг обрешетки под металлочерепицу монтерей

Длина профиля Монтеррей варьируется от 300 до 450 мм. Соответственно, в зависимости от выбранной длины изменяется и потребный шаг обрешетки. Стандартным считается следующая форма расчета:

Длина черепицы – 770 мм = шаг обрешетки. К примеру, если требуется рассчитать шаг под металлочерепицу Монтеррей 350 мм, то получится: 350–70=280 (расстояние между балками обрешетки). Это классическая формула, которая может использоваться для любого типа данного покрытия. Специалисты отмечают, что для монтажа именно этого материала требуется делать особенно качественную гидроизоляцияю. Из-за открытых креплений, через отверстия под саморезами на обрешетку будет проникать вода. Поэтому балки крепятся только решетчатым способом, а пленка для изоляции от пара и пыли – только с нахлестом не менее 5 мм.

Особенности обрешётки под металлочерепицу

При устройстве данной системы применяется материал по типу фанеры, бруса или доски. Элементы следует фиксировать под углом в 90 градусов к стропильной системе. Обрешетка может быть сплошной или разреженной. При этом оборудовать систему можно в два или один слой. Обрешетка под металлочерепицу однослойная собирается на стропилах горизонтально, тогда как бруски, которые располагаются параллельно к коньку, должны быть укреплены соответственно.

Если вы решили использовать двухслойную систему, то настил должен быть обустроен таким образом, чтобы второй ряд оказался диагонально ориентирован и был устроен из брусьев. Перед тем как начинать работу, нужно определить шаг и толщину используемого материала. Для того чтобы исключить слабую фиксацию кровельного покрытия к основе, а также нестыковку, нужно использовать калиброванную строганую доску. Если устраивается обрешетка, нельзя использовать наполовину обрезанные доски, так как при укладке кровельного материала придется передвигаться по конструкции, которая может быть повреждена.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

площадь двускатной крыши — 80 м2;
ширина ската — 8 м;
длина ската — 5 м;
шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.
