Расчетная часть
Теплотехнический расчет
Исходные данные для расчета:
Зона влажности – нормальная по СНиП .
Зона влажности региона – нормальная (Н) по СНиП .
Влажностный режим помещения – нормальный.
Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности – Б по СНиП .
Температура внутреннего воздуха tint = 20°
Температура наиболее холодной пятидневки text = -26°
Средняя температура отопительного периода tht = -3.3°
Продолжительность отопительного периода Zht = 207 сут.
Площадь наружных стен чердака Agw= 58,34м 2 .
Площадь перекрытия теплого чердака Аgf= 277,16м 2 .
Приведенный расход воздуха в системе вентиляции Gven= 19,5 кг/(м 2 ч) по СП (таблица 11).
5.7. Спецификация оборудования, изделий и материалов
5.7.1. Спецификацию оборудования, изделий и материалов (далее — спецификация) к основному комплекту рабочих чертежей марки АР выполняют и обозначают по ГОСТ 21.110 с учетом дополнительных требований настоящего стандарта.
5.7.2. Если в производственном здании предусматриваются пристроенные или встроенные части, в которых размещаются вспомогательные помещения, то спецификацию составляют по частям:
— производственная часть;
— вспомогательная часть.
Если в жилом здании предусматриваются пристроенные или встроенные части для размещения предприятий и учреждений общественного назначения, то спецификацию также составляют по частям:
— жилая часть;
— вспомогательная часть.
Наименование каждой части записывают в виде заголовка в графе «Наименование и техническая характеристика» и подчеркивают.
5.7.3. При необходимости спецификацию или ее части, указанные в 5.7.2, дополнительно делят на разделы:
— подземная часть здания (сооружения);
— надземная часть здания (сооружения).
Если требуется выделить ресурсы по отдельным конструктивным частям здания, то каждый раздел делят на подразделы:
— стены, перегородки (кроме железобетонных);
— полы;
— кровля (крыша).
При делении разделов спецификации на указанные подразделы оборудование, предусмотренное основным комплектом рабочих чертежей марки АР, как правило, выделяют в самостоятельный подраздел с наименованием «Оборудование».
5.7.4. Оборудование, элементы здания, сооружения (изделия) и материалы в разделах (подразделах) записывают по группам в следующей последовательности:
— оборудование;
— элементы заполнения проемов (ворота, блоки дверные и оконные, в том числе с механизмами открывания, решетки жалюзийные и др.);
— элементы перемычек;
— элементы сборных перегородок;
— другие элементы здания (сооружения);
— основные материалы.
В спецификацию не включают отдельные виды изделий и материалов (болты, гайки, шайбы, дюбели, гвозди и др.), номенклатуру и количество которых определяют по действующим технологическим и производственным нормам при выполнении строительно-монтажных работ.
5.7.5. В спецификации принимают следующие единицы измерений:
— оборудование, изделия (элементы здания) — шт.;
— материалы покрытий, защиты (например, рубероид, толь, листы гипсовые сухие*, линолеум, стекло оконное, ткани, сетки, прокат тонколистовой, плитки керамические, паркет, в том числе штучный, щиты паркетные, плиты древесно-волокнистые*, плиты древесно-стружечные* — м2;
________
* При необходимости применяют в качестве изделий с указанием технической характеристики и количества в штуках.
— материалы изоляционные, заполнители (например, минеральная вата, щебень, гравий, бутовый камень, песок, бетон) — м3;
— другие материалы (например, цемент, асбест, известь строительная, битум, раствор, асфальтобетон) — кг (допускается — т).
Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.501-2011 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»).
Что заносить в схему
Согласно ГОСТ существует заранее проработанная форма, предназначенная для заполнения спецификации. В ней учитывается наличие всех необходимых граф для внесения параметров изделий. Есть категория обязательных наименований, которые нельзя удалять из формы. В некоторых случаях их бывает вполне достаточно для базового описания ситуации. Если же нужно указать какие-либо специфические данные, для такого рода информации допускается добавление вспомогательных граф.
В целом в схему заносятся следующие параметры:
- номер пункта;
- наименование изделия;
- количество единиц.
Дополнительно могут указываться конкретные единицы измерения, вес предметов, записанных в спецификации, конкретная марка или модель.
Для дверных проемов обычно в перечень спецификации входят всего несколько составляющих. В первую очередь – это, конечно же, полотно и коробка двери либо арка. Дополнительно к ним могут приписываться доборы, порожек и наличники, а также другие элементы оформления проема. В некоторых случаях в описи присутствуют также отдельные фрагменты самого полотна. Например, это могут быть стекла и витражи. В форму также необходимо записывать защитные конструкции, такие как решетки и подъемные роллеты.
Пример оформления спецификации дверей согласно ГОСТ
5.3. Планы этажей
5.3.1. При выполнении плана этажа положение мнимой горизонтальной секущей плоскости разреза принимают на уровне оконных проемов или на 1/3 высоты изображаемого этажа.
В случаях, когда оконные проемы расположены выше секущей плоскости, по периметру плана располагают сечения соответствующих стен на уровне оконных проемов.
5.3.2. На планы этажей наносят:
а) координационные оси здания (сооружения);
б) размеры, определяющие расстояния между координационными осями и проемами, толщину стен и перегородок, отметки участков, расположенных на разных уровнях, другие необходимые размеры;
в) линии и обозначения разрезов. Линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей, лестничные клетки, шахты лифтов, балконы, лоджии и т.п.;
г) позиции (марки) элементов здания (сооружения), заполнения проемов ворот и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др.
Позиционные обозначения проемов ворот и дверей рекомендуется указывать в кружках диаметром 5 — 7 мм;
д) обозначения узлов и фрагментов планов;
е) наименования помещений, их площади, категории по взрывопожарной и пожарной опасности (кроме жилых зданий).
Площадь проставляют в нижнем правом углу помещения и подчеркивают. Категорию помещения по взрывопожарной и пожарной опасности проставляют под его наименованием в прямоугольнике.
Для жилых зданий, при необходимости, на планах указывают тип и площадь квартир, при этом сведения рекомендуется приводить в соответствии с рисунком 1.
Рисунок 1
Допускается наименования помещений, их площади и категории приводить в экспликации помещений по форме 2 (приложение А). В этом случае на планах вместо наименований помещений проставляют их номера. Для жилых зданий экспликацию помещений, как правило, не выполняют;
ж) границы зон передвижения технологических кранов (при необходимости);
и) расположение санитарно-технического оборудования (при необходимости).
5.3.3. Встроенные помещения и другие участки здания (сооружения), на которые выполняют отдельные чертежи, изображают схематично сплошной тонкой линией с показом несущих конструкций.
5.3.4. Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично тонкой штрихпунктирной линией с двумя точками.
5.3.5. Примеры выполнения планов этажей зданий приведены на рисунках Б.1 и Б.2 (приложение Б).
5.3.6. Для зданий со стенами из кирпича или мелких блоков выполняют, при необходимости, кладочные планы.
На кладочном плане изображают план кладки стен, перегородок, колонн, столбов и других элементов, возводимых из кирпича или мелких блоков, оконные и дверные проемы, отверстия, вентиляционные каналы и дымоходы, ниши, борозды и т.п. Схематично сплошными тонкими линиями изображают лестницы, шахты лифтов, балконы, лоджии.
На кладочном плане указывают сведения в соответствии с перечислениями а) — д) 5.3.2, обозначают участки кладки, армируемые арматурными сетками и стержнями, и приводят указания о размещении сеток и стержней в кладке. В дополнение к кладочному плану выполняют план перемычек, на котором указывают позиции (марки) перемычек в местах их укладки.
5.3.7. К планам этажей выполняют:
— ведомость перемычек по форме 3 (приложение А).
— спецификации заполнения элементов оконных, дверных и др. проемов, сборных перегородок, перемычек, замаркированных на планах, разрезах и фасадах, — по форме 7 или 8 приложения Ж ГОСТ 21.101;
— другие ведомости по усмотрению разработчика (например, ведомость отверстий для инженерных коммуникаций).
5.3.8. Примеры выполнения ведомости и спецификации элементов перемычек приведены на рисунках В.1 и В.2 (приложение В).
Пример выполнения спецификации элементов заполнения проемов приведен на рисунке В.3 (приложение В).
Программы, в которых можно работать по ГОСТ
В настоящее время студенты могут применять специальные конструкторские программы. Это две базовые программы, которые уже устарели и подходят только для студентов. Давайте рассмотрим их.
Autodesk Autocad
Autocad – это программа, которой пользуются большинство инженеров. При устройстве на инженерную работу с большей вероятностью будут требовать знание именно этой программы.Соответственно, программа применяется машиностроителями, инженерами, архитекторами, электриками и др.Данная программа раскрывает перед инженерами-конструкторами, чертежниками, проектировщиками большие возможности решения производственных задач.Например, данную программу можно использовать не только в 2D, но и в 3D – это означает, что при построении чертежей, после создания трехмерной модели, в них смогут разобраться не только сами инженера, но и люди, которые не разбираются в чертежах.Данная программа также позволяет создавать чертежи в различных форматах. Это позволяет выполнять работу людям из различных отраслей сообща, например, если инженер-проектировщик создал проект помещения и зонировал всё, в дальнейшем он может отдать свои наработки инженер-электрику, который на тех же чертежах расположит то как должно проходить электрика, после чего совокупные данные можно отправить дизайнеру-интерьеру, который в своей программе сможет открыть полученные чертежи и создать с помощью них трехмерную реалистичную визуализацию.
Компас-3D
Это программа, которая обладает примерно такими же функциональными возможностями, как и Autocad, но с некоторыми специализированными изменениями.
Чаще всего Компас 3D используется студентами в качестве первого трехмерного пакета, с помощью которого они могут выполнять свою работу по различным предметам (инженерная графика, начертательная геометрия, сопромат, технологические машины и оборудования, проектирование зданий и сооружений и пр.).
Но также данное программное обеспечение часто можно встретить и в серьезных производственных организациях. Компас 3D – многофункциональная программа, которая позволяет не только начертить чертежи, но и помогает оформить профессиональную документацию от начала и до самого конца, благодаря встроенным инструментам и шаблонам, которые создавались на основа действующих нормативных документов и ГОСТов.
В чем разница между ЕСКД и ГОСТ?
Оформление чертежей ставит в тупик первокурсников и второкурсников. Многие студенты не понимают, на какие документы стоит прежде всего опираться при создании чертежа. Преподаватели говорят о двух видах правил, которые следует изучить: ЕСКД и ГОСТ.
Расшифровывается ЕСКД как единая система конструкторской документации.
ГОСТ – это государственный общесоюзный стандарт.
На самом деле разницы между этими двумя понятиями нет
Но важно понимать, что. ЕСКД – это общая система, в которой собраны все нормативные документы, правила, требования от начала работ до момента до их окончания (например, до момента сдачи объекта заказчику)
ЕСКД – это общая система, в которой собраны все нормативные документы, правила, требования от начала работ до момента до их окончания (например, до момента сдачи объекта заказчику).
Другими словами, можно сказать, что ГОСТы – это части ЕСКД. В ГОСТах описываются общие правила создания и ведения документации на производстве, правила оформления чертежей, схем, содержания документов, которые необходимы для выполнения работ.
Таким образом, студенты при оформлении чертежей должны придерживаться современных ГОСТов.
Ведомость проемов окон
Лестницы – внутренние двухмаршевые, выполнены из сборных железобетонных лестничных маршей и площадок.
Лестничный марш: 1 ЛМ 27.11.14 – 4; серия 1.151.1 – 6; выпуск 1.
Лестничные площадки: 2 ЛП 22.18 – 4 – к; серия 1.152.1 – 8; выпуск 1.
Подобраны по Каталогу .
Наружная и внутренняя отделка
Отделка наружных стен – штукатурка сложным раствором (см. фасад – графич. часть, лист 1). Цоколь облицован плитами из природного камня. Балконы сделаны из кирпича с отделкой цветной штукатуркой. Оконные переплеты и двери окрашены в белый цвет.
Ведомость отделки помещений представлена в таблице 3.5.
Таблица 3.5.
5.5. Планы полов и кровли (крыши)
5.5.1. На планы полов наносят:
— координационные оси: крайние, у деформационных швов, по краям участков с различными конструктивными и другими особенностями и с размерными привязками таких участков;
— обозначения уклонов полов;
— тип полов. Цифровые обозначения типов полов проставляют в равносторонних треугольниках высотой 8 — 10 мм;
— отметки в местах перепадов полов.
Стены здания (сооружения) и перегородки на планах полов изображают сплошной толстой основной линией.
На планах полов указывают элементы здания (сооружения) и устройства, влияющие на конструкцию пола (проемы ворот и дверей, деформационные швы, каналы, трапы и др.), границы участков с различной конструкцией пола.
Деформационные швы изображают двумя тонкими сплошными линиями, границы участков пола — пунктирными линиями.
5.5.2. Планы полов допускается совмещать с планами этажей.
5.5.3. К планам полов составляют экспликацию полов по форме 4 (приложение А).
Пример выполнения плана полов приведен на рисунке Е.1 (приложение Е).
5.5.4. На план кровли (крыши) наносят:
— координационные оси: крайние, у деформационных швов, по краям участков кровли (крыши) с различными конструктивными и другими особенностями, с размерными привязками таких участков;
— обозначения уклонов кровли;
— отметки или схематический поперечный профиль кровли;
— позиции (марки) элементов и устройств кровли (крыши).
На плане кровли (крыши) указывают деформационные швы двумя тонкими линиями, парапетные плиты и другие элементы ограждения кровли (крыши), воронки, дефлекторы, вентшахты, пожарные лестницы, прочие элементы и устройства, которые указывать и маркировать на других чертежах нецелесообразно.
5.5.5. К плану кровли (крыши) составляют спецификацию по форме 7 ГОСТ 21.101, в которую записывают элементы и устройства кровли (крыши).
5.5.6. Пример выполнения плана кровли приведен на рисунке Ж.1 (приложение Ж).
Как пройти Антиплагиат теоретической части?
Если вам все-таки не хватило несколько процент до прохождения проверки антиплагиат, рекомендуем воспользоваться нашим сервисом. Закажите повышение оригинальности текста и уже через минуту после вашей заявки придет готовый результат.
Показатель станет таким, каким вы его заказали, даже если вам необходимо 95-96% уникальности. Причем текст не изменится. Он останется абсолютно таким же, каким и был. Вы сможете получить высокий показатель уникальности, ничего при этом не делая самостоятельно.
Хотите проверить? Закажите бесплатное повышение антиплагиата. Так, вы сможете увидеть своими глазами, что этот способ работает, не заплатив ни копейки.
Благодаря данному способу, вы сможете пройти проверку и получить отлично за высокий уровень оригинальности.
Итак, в этой статье мы рассказали о всех нормах оформления чертежей по ГОСТу 2022. Дополнительную информацию рекомендуем спрашивать у своего научного руководителя, либо у преподавателя, который задал вам чертеж.
Расчет наружной стены
Dd = (t int -t
ht) z
ht
Сопротивление теплопередаче ограждающей
конструкции:
R 0 =1/α int +R k +1/α ext
где α int
= 8,7 Вт/(м 2 °С) — коэффициент
тепловосприятия внутренней поверхности
ограждающих конструкций (принимается
по СНиП , табл. 4);
α ext = 23 Вт/(м 2 °С) — коэффициент
тепловосприятия наружной поверхности
ограждающей конструкции (принимается
по СНиП , табл. 6);
R 0
R reg
R 0 =1/α int +R k +1/α ext
R reg ,
гдеα int =8.7,α ext
= 23
Dd = (t int -t
ht) z
ht =
(20-(-3,3)) 207 = 4823,1
R reg =
aDd +b = 0.00035х4823,1+1.4=3,088
1/8.7+Rk+1/233,088
Rk= 3,088-0.115-0.043=2,930
Rk= R 1 +
R 2 +
R 3 +
R 4
R 3 =
Rk – R 1 –
R 2 –
R 4 =
2,930-0,029-0,729-0,029 = 2,143
δ 3 =λ 3 хR 3
= 0,045х2,143 = 0,096 м.
Принимаем δ 3 =0,100 м,
тогдаR 0 ф =3,090(м 2 °С/Вт).
R 0 ф > R reg
Таблица 4.1
Принимаем толщину утеплителя в наружной
стене 100 мм, а толщину самой стены 650 мм
(без внутреннего отделочного слоя).

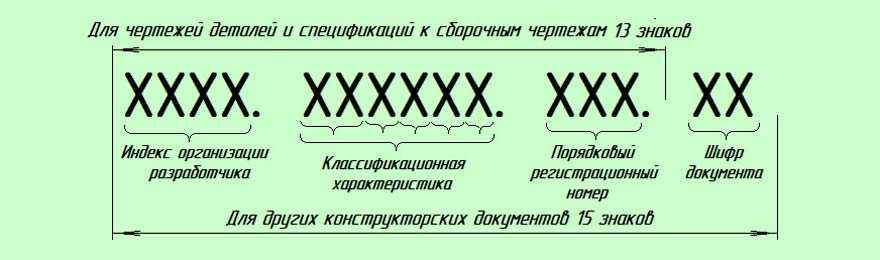

Система обозначения чертежей
Для всех отраслей машиностроения и приборостроения по ГОСТ 2.201-80 установлены две системы обозначения чертежей: первая — обезличенная, вторая — предметно-обезличенная. Основой обезличенной системы является единый классификатор, в котором каждое изделие, деталь, сборочная единица закодированы определенным номером.
Первые четыре знака (рис. 4) определяют индекс организации-разработчика. Этот индекс может состоять из букв или букв и цифр. Последующие шесть знаков дают классификационную характеристику изделия, определяемую по классификатору. Три последних знака — порядковый регистрационный номер.
Рис. 4. Система обозначения чертежей
В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия.
Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.
На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям.
Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана — блок направляющий — с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего — планка — с номером 04 обозначается ПК02.06.00.04; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается ПК02.06.01.02 и т. п.
Учебные дисциплины
- Инженерная графика
- МДК.01.01. «Устройство автомобилей»
- Карта раздела
- Общее устройство автомобиля
- Автомобильный двигатель
- Трансмиссия автомобиля
- Рулевое управление
- Тормозная система
- Подвеска
- Колеса
- Кузов
- Электрооборудование автомобиля
- Основы теории автомобиля
- Основы технической диагностики
- Основы гидравлики и теплотехники
- Метрология и стандартизация
- Сельскохозяйственные машины
- Основы агрономии
- Перевозка опасных грузов
- Материаловедение
- Менеджмент
- Техническая механика
- Советы дипломнику
Олимпиады и тесты
- «Инженерная графика»
- «Техническая механика»
- «Двигатель и его системы»
- «Шасси автомобиля»
- «Электрооборудование автомобиля»
Какие пункты заносятся в схему и кем?
В каждой строительной компании есть проработанная форма с нужным количеством строк и столбцов для внесения данных строительных проектов. Среди перечня категорий есть несколько обязательных — их удалять запрещено. Стандартной формы достаточно для базового описания, а вот для обозначения специфических данных графы нужно добавлять.
В форму заносятся такие данные:
- номер пункта — последовательное перечисление, начинается с 1;
- полное название детали;
- количество одинаковых изделий.
Спецификация может быть дополнена, если в этом есть необходимость:
- определенными единицами измерения;
- указанием веса продукции;
- маркой;
- производителем;
- моделью.
А также при заполнении учитываются дополнительные элементы, например, наличники, доборы, стекла или витражные вставки, решетки и подъемные роллеты.
По стандартам, в документации должна присутствовать еще одна важная дополнительная графа — «Примечания». Здесь, можно делать пометки относительно строительных проектов, которые не были вписаны в колонки, но имеют весомое значение.
К таким данным относятся:
- ширина, высота и длина конструкции;
- полный вес деталей;
- габариты обрамления проема;
- материал, который будет использован для заполнения;
- цена.
Оформлением Спецификаций занимается строительная компания. Дизайнер, предоставляющий документы, должен иметь специальное образование, знать стоимость материалов, уметь пользоваться компьютерными программами Автокад и Архикад. Этот же человек занимается оформлением ряда других важных бумаг, входящих в проектную документацию.
Спецификация оформляется на отдельном листе бумаги со стандартной рамкой. Чертится специальным карандашом сетка. Размеры строк и столбцов указаны в ГОСТ. После приступают к внесению информации в таблицу.
Спецификация раскрывает полную картину строящегося здания, охватывает список работ, предоставляет список дополнительных материалов. Это удобно при необходимости подробной сметы для предоставления заказчику. Оформлять документы должен профессионал.
Какие документы необходимо составлять?
Дизайнер составляет ряд бумаг для предоставления контрольным службам.
Среди них:
- технологические карты;
- СОКК — схемы операционного контроля качества (составляется на все произведенные работы);
- СНиП «Организация, производство, приемка работ».
По этим документам инспектор проводит контроль:
- качества материалов, расход;
- расположения всех деталей здания согласно чертежам;
- соответствие предварительных расчетов действительности.
Состоят СОКК из 4 частей:
- Список контролируемых операций. А также документом определяется метод проведения контроля, назначается ответственный за эту процедуру человек.
- Технические требования, применимые к ряду строительных и монтажных работ; список допустимых отклонений по стандартам.
- Порядок проведения всех работ и требования, которые надо соблюдать.
- Требования к материалам, изделиям и их деталям, качеству, характеристикам со ссылкой на пункты ГОСТа.
ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы:
С – со спаренными створками и дверными полотнами;
Р – с раздельными створками и дверными полотнами.
1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать:
для жилых зданий – указанным на черт. 1 и в приложении 1;
для общественных зданий – указанным на черт. 2 и в приложении 2.
Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М-100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей – шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).
1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком – в негативном изображении.
1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.
Пример условного обозначения окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок:
ОС 15-9 ГОСТ 11214-86
То же, с левой навеской створок:
ОС 15-9Л ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм:
БС 22-9 ГОСТ 11214-86
То же, окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):
ОР 18-18В ГОСТ 11214-86
То же, в негативном изображении:
ОР 18-18ВН ГОСТ 11214-86
То же, окна типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОС 15-13,5 ГОСТ 11214-86
То же, правой балконной двери типа С для проема высотой 22 и шириной 7,5 дм с правой навеской полотна:
БС 22-7,5 ГОСТ 11214-86
То же, левой балконной двери:
БС 22-7,5Л ГОСТ 11214-86
Информация о компании
Мы рады вас приветствовать на своем сайте. Компания успешно работает на рынке окон-дверей с 2001 года. Наши производственные мощности расположены в городе Киров. Наличие в этом регионе больших запасов дерева стало благодатной почвой для активного развития бизнеса. За более, чем 16 лет, нам удалось не только обрести огромный опыт, но и превратиться из мелкого производителя в крупное предприятие – одного из лидеров отрасли.
Желаете приобрести качественные и недорогие входные или межкомнатные двери в Кирове? Тогда вы заглянули к нам не зря. Компания не только занимается реализацией своей продукции, но и предоставляет целый спектр дополнительных услуг по доставке и установке оконно-дверных конструкций. Мы всегда готовы к взаимовыгодному сотрудничеству, как с обычными покупателями, так и с дилерскими центрами.
Как скорректировать размер проема под дверь
Если ширина проема не позволяет нормально расположить и установить в нем дверную группу, то есть не соответствует заданным стандартам, возможно решить возникшую проблему двумя способами:
- расширить проем до стандартной величины (устранить кривизну или выступ на определенном участке), используя болгарку с диском по камню или другой инструмент. Однако такой способ подойдет только для податливого материала стен;
- заложить проем, уменьшив его до следующего стандартного значения, кусками кирпича или строительного блока и затем заштукатурить. Также можно применить просушенный и обработанный антисептиком закладной брус, который после установки также оштукатуривается.
Наиболее практичным вариантом установки межкомнатной двери считается готовый блок, состоящий из коробки и полотна
При этом важно помнить, что ширина коробки по внешней стороне должна быть меньше ширины проема на 25-35 мм (оптимальный монтажный зазор)
Этот зазор предусмотрен для предварительного закрепления двери в проеме регулировочными клиньями и монтажной пеной. Однако эта величина будет актуальной для проема, сделанного по требованиям ГОСТ.
Следует учитывать порядок сборки дверных групп. Их монтаж требуется выполнять до начала устройства чистовых полов, поскольку не учтенная толщина напольного покрытия станет серьезной погрешностью в расчетах при выборе двери.
