Обозначение дверей на чертежах по госту в разрезе: как выполняется маркировка

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

№	Изображение	Тип конструкции
1		Однопольная
2		Двупольная
3		Двойная двупольная
4		Двойная однопольная
5		Откатная наружная однопольная
6		Однопольная откатная с открыванием в нишу
7		Раздвижная двупольная
8		Складная
9		Складная-откатная

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Какие документы регламентируют

Изготавливать стандартные деревянные двери, предназначенные для установки в жилых и офисных помещениях, производители в наше время должны, руководствуясь в первую очередь нормативами, предусмотренными ГОСТ 6629-88 и ГОСТ 475-78. Исключением в данном случае являются конструкции, собираемые из ценных пород дерева. Такие двери к группе типовых не относятся. Также с использованием других нормативных документов производители собирают и конструкции специального назначения. Это могут быть, к примеру, эвакуационные модели, пожарные и пр.

Регулируются у нас в стране обозначения дверей на чертежах по ГОСТу 21.201-2011. При этом, согласно нормативам, на схемах, выполненных в масштабе 1:400 и менее, такие элементы обычно не отмечаются. Обозначают двери только на чертежах 1:50 и более крупных. В данном случае, согласно ГОСТ, на схеме полагается отмечать не только собственно саму такую конструкцию, но и направление открывания полотна, а также наличие порожка.

Помимо этого, на схемах с использованием особых значков часто отмечается и тип двери. Конечно же, также регулируются и такие обозначения дверей на чертежах по ГОСТу. Соблюдать подобные нормативы должны все проектные организации у нас в стране.

Также могут использоваться в России и нормативы по обозначению дверей и окон на чертежах по ГОСТ 11214-86. В этом документе указываются, помимо всего прочего, требования к конструкции подобных элементов здания. Также этот ГОСТ регламентирует размеры и способы сочленения узлов стандартных окон и дверей.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

Основные линии должны быть толщиной не больше 0,8 мм;
Надписи над обозначениями пишутся шрифтом №7;
Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Правила установки межкомнатных дверей по госту. Установка межкомнатных дверей: ГОСТ и СНиП

Для того чтобы двери могли обеспечить комфорт и безопасность жильцов квартиры, при их установке необходимо опираться на нормативные документы, такие как СНиП (строительные нормы и правила) и ГОСТ (государственный стандарт). В СНиП прописаны требования и рекомендации по установке межкомнатных дверей, ГОСТ определяет их размеры, технические характеристики и особенности устройства.

Требования к изготовлению дверей по ГОСТ

Несмотря на большое разнообразие конструктивных решений, производство дверей для комнат не должно противоречить четким условиям, диктуемым государственными стандартами. Существует целый список нормативных документов, определяющих правила изготовления этого вида изделий.

ГОСТ 6629–88 содержит исчерпывающий перечень всех ТУ и стандартов, которые касаются дверей, изготавливаемых из дерева.
ГОСТ 475–78 устанавливает общие требования ко всем видам деревянных изделий.
ГОСТ 24698–81 определяет типы, размеры и варианты конструкции межкомнатных дверей.
ГОСТ 30970–2002 описывает характеристики изделий из ПВХ.
Сертификат соответствия № 6629-88 содержит сведения о вариантах соединения и стандартных размерах.
Стандарт СТБ 2433-2015 «Блоки дверные. Общие технические условия» включает в себя классификацию, параметры разных типов дверей, требования к ним.
ГОСТ 538–88 дает информацию о требованиях к дверным доборам, петлям и крепежным элементам.

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Составление схемы по правилам

ГОСТами предусмотрены не только правила отрисовки проемов, обозначение открывания окон на чертежах или маркировочные надписи для дверей. Условиями оговариваются следующие правила нанесения рисунков:

Толщина базовых (основных) линий не превышает 0,8 мм.
Для подписей применяют кегль (шрифт) №7.
Для пояснений к условным обозначениям нужен кегль №5 (более мелкий).
Запрещается наносить дополнительные (непредусмотренные правилами) линии. Например, стенные проемы нельзя заштриховывать.

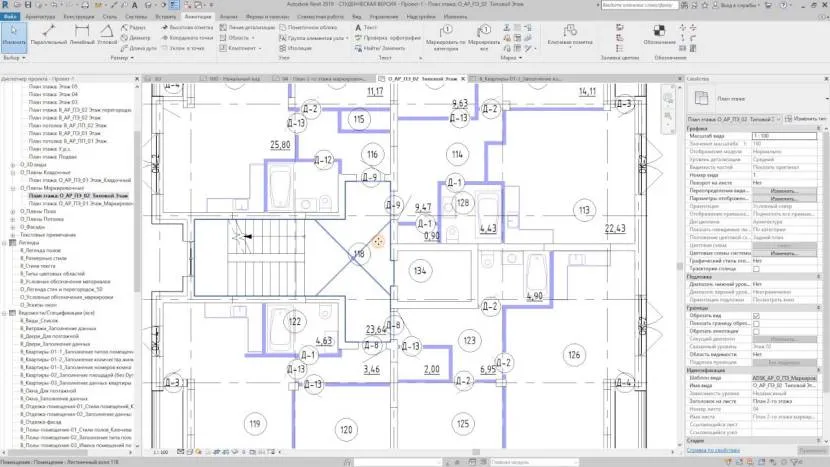

Обозначение дверей на чертежах по ГОСТуИсточник ytimg.com

О маркировке окон и дверей в следующем видео:

Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад

Восппользуйтесь инструментом «Расстояние» на классической панели инстументов «Сведения», либо из панели инструментов «Утилиты» на вкладке «Главная» ленты инструментов, тем самым вызвав команду «Дист» в Автокад. Измерьте ширину оконного проема. Его ширина получалась 932 мм.

Таким же образом измеряем ширину остальных оконных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины оконных проемов = 1190 , 2080 мм.

Ниже представлена картинка «Ширина оконных проемов для жилых помещений для наружных стен». Согласно данным ГОСТа размеры оконных проемов для плана нашего коттеджа принимается 910 мм, 1210 мм, 2110 мм.

Пример обозначений на чертежах

Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:

- ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.

Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.

Как сделать дверные проемы на плане дома в Автокад (алгоритм)

Для создания дверных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания дверных проемов на плане):

Выберите инструмент «Отрезок» в панели инструментов «Рисование» во вкладке «Главная» ленты инструментов и начертите первую стенку дверного проема.

Примечание

Вы можете не увидеть построенный отрезок в Автокад, т.к. его перекроет картина (подложка) плана дома. Настройте порядок прорисовки объектов в Автокад, а именно выделите картинку и нажмите правую кнопку мыши. В контекстном меню выберите строку «Порядок прорисовки» — «На задний план».

Выберите инструмент «Копировать» в панели инструментов «Редактирование» во вкладке «Главная» ленты инструментов и скопируйте стенку дверного проема на расстояние 810 мм, т.е. на величину ширины дверного проема.Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка, обозначающих дверной проем на плане дома, и сгруппируйте их для удобства работы с дверным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку «Группа» — «Группа».

С помощью команд «Копировать» и «Повернуть» в Автокад расскопируйте дверные проемы и разместите согласно рисунка плана дома.

Требования

Требования предъявляются в соответствии со следующими законодательными актами, противопожарными нормами:

123-ФЗ, являющимся Техническим регламентом о требованиях ПБ.
ППР-2012, так сокращенно называют Правила противопожарного режима в РФ.
СНиП 21-01-97* – о пожарной безопасности строительных объектов.
СП 1.13130.2009, устанавливающий требования к эвакуационным, аварийным путям, выходам.
ГОСТ 31471-2011 – об устройствах блокировки/открытия эвакуационных, аварийных дверей.
ГОСТ Р 12.2.143-2009 – о фотолюминесцентных знаках обеспечения эвакуации.
ГОСТ 12.4.026-2015 – о знаках безопасности, цветах, видах сигнальной разметки.

К пожарным выходам строительными нормами и сводами правил предъявляются жесткие требования, обязательные как в ходе проектирования, так и при возведении зданий различного назначения сооружений, о чем подробно рассказано в статьях об эвакуационных, аварийных путях и выходах.

Хотя основные характеристики стоит упомянуть – это их количество, в том числе сколько должно быть на каждом этаже строения; минимальные размеры – ширина, высота, а также максимально допустимое расстояние до эвакуационных выходов наружу.

Не менее важны общие требования к содержанию пожарных выходов:

Запасный, или как его называют в запасной выход – лестница и дверь должны всегда быть свободно открыты.
Недопустимы загромождение, захламление любых типов пожарных – эвакуационных или аварийных выходов различным оборудованием, мебелью, другим имуществом и предметами.
Запрещено проводить демонтаж аварийных пожарных лестниц между балконами/лоджиями многоквартирных жилых зданий, заваливать/заваривать имеющиеся в их перекрытиях люки.
Необходимо постоянное содержание в чистоте приямков у проемов аварийных окон, люков в наружных стенах цокольных, подвальных этажей строений.
Противопожарные ручки, замки противопожарного исполнения не должны блокироваться таким образом, чтобы их нельзя было открыть изнутри без ключа.

Зачастую при не соблюдении требований собственниками объектов прямо зависит здоровье и жизни людей.

Если на двери эвакуационного, аварийного выхода не смонтирован противопожарный замок, она не открывается в автоматическом режиме по командным импульсам от централизованных приборов управления систем автоматической противопожарной защиты объектов, то необходимо, чтобы ключ от пожарного выхода находился на видном, известном всем месте.

Как правило, на всех объектах защиты ящик (коробка) для ключей находится в помещения дежурного охранного поста или в помещении диспетчерской службы организации.

Проверка пожарных выходов – это обязанность дежурного персонала предприятий, заступающих на смену; сотрудников охранной организации, руководителей структурных подразделений, филиалов, а также должностных лиц, ответственных за пожарную безопасность.

Руководители предприятий и организаций должны обеспечивать сохранность проектных решений по планировке помещений на этажах зданий, не допускать отсечения и перекрытия эвакуационных, аварийных путей, выходов из помещений, а также контролировать наличие знаков пожарной безопасности обозначающих пути эвакуации.

Двери типовые древесные

Главным документом, на основании которого для установки в публичных и жилых зданий изготавливаются двери из его производных и дерева, есть госстандарт под номером 6629-88 (см. Двери древесные гост – ГОСТ гарантирует уровень качества). Увидим сходу, что при изготовлении звукоизоляционной, эвакуационной либо каждый двери особого назначения, опираться на него не нужно.

Этот документ кроме этого не даёт рекомендаций по изготовлению дверных блоков, изготовляемых из полезных пород, поскольку они не относятся к категории типовых изделий. Дверные блоки для внутренней установки делятся на пара типов.

Для наглядности представим любой из них в виде таблицы:

Тип двери и её внешний вид	пояснение и Условное обозначение
Тип «Г». Этот вариант дверей устанавливают в зданий: они смогут иметь одно или два полотна, с решётчатым заполнением. Варианты выполнения такие: с коробкой и без неё; с порогом и без него; с обкладками и без них.
Тип «О». Межкомнатные двери со стеклянными вставками. Это единственное отличие от прошлого варианта. Варианты выполнения те же.
Тип «К». На фото представлены, так именуемые маятниковые двери, створки которых не притворяются, а качаются. Они также являются межкомнатными, но отличаются от типов «Г» и «О» по исполнению и принципу работы.Они неизменно двухпольные, с коробкой, без наплава и кроме этого без порога. Наличие либо отсутствие обкладок отдаётся на усмотрение производителя.
Тип «У». К данной категории относятся усиленные двери. Их устанавливают в зданий, на входе в изолированное помещение – к примеру: в квартиру. Они неизменно однопольные, без обкладок и наплава.Полотна таких дверей в обязательном порядке имеют сплошное заполнение. Правда решать, будет у таковой двери коробка либо нет, предоставляется производителю.

Итак:

Стандарт регламентирует изготовление дверей всех видов, в соответствии с чётко оговоренным типоразмерам. Маркировка дверей по ГОСТу обязана отражать высоту и ширину проёма, для которого данное изделие предназначено. К примеру: ДК 24-19 свидетельствует: дверь качающаяся, высота 24дм (2,4м), ширина 19дм (1,9м) с учётом толщины коробки.
Двупольные двери типа «О» и «Г» смогут иметь полотна, неравные по ширине. К маркировке однопольной двери добавляются ещё и литеры «П» (правая) либо «Л» (левая). Дополнительная буква «П» свидетельствует, что дверь с порогом — к примеру: ДГ 24-15ПП.
Что касается не маркировок, а графических изображений дверей на чертежах проектируемых зданий, то они выполняются в соответствии со стандартом 21*201-2011. В пункте 4.7 приведена таблица с примерами графических изображений дверей, которых должны придерживаться проектировщики.

Изготовление дверей всех типов должно производиться в соответствии с рабочим чертежам, представленным в данном стандарте, и лишь в соответствии с разрешёнными типоразмерами. Потом, вашему вниманию будет предложен маленький экскурс по разработке — он бывает нужным для тех, кто желает изготовить древесную дверь своими руками.

Виды сварочных швов

Виды сварных соединений.

Сначала ЕСКД – это Единая Система Конструкторской Документации, если проще – комплекс всевозможных стандартов, согласно которым должны выполняться все современные технические чертежи, в том числе документация по сварочным работам.

В составе этой системы есть несколько стандартов, которые нас интересуют:

ГОСТ 2.312-72 под названием «Условные изображения и обозначения швов сварных соединений».
ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные», в котором исчерпывающе описаны все возможные виды и обозначения сварных швов.
ГОСТ 14771-76 «Швы сварных соединений, сварка в защитных газах».

Чтобы разобраться с условными обозначениями сварочных способов в инженерных чертежах, нужно разобраться и с их видами. Предлагаем взглянуть на пример обозначения сварного шва на чертеже:

Выглядит громоздко и устрашающе. Но мы не будем нервничать и не спеша во всем разберемся. В это длинной аббревиатуре есть четкая логика, начнем двигаться по этапам. Разобьем этого монстра на девять составных частей:

Теперь эти же составные элементы по квадратам:

Квадрат 1 – вспомогательные знаки для обозначения: замкнутая линия или монтажное соединение.
Квадрат 2 – стандарт, по которому приведены условные обозначения.
Квадрат 3 – обозначение буквой и цифрой типа соединения с его конструктивными элементами.
Квадрат 4 – способ сварки согласно стандарту.
Квадрат 5 – тип и размеры конструктивных элементов по стандарту.
Квадрат 6 – характеристика в виде длины непрерывного участка.
Квадрат 7 – характеристика соединения, вспомогательный знак.
Квадрат 8 – вспомогательный знак для описания соединения или его элементов.

А теперь разберём в деталях каждый элемент нашей длинной аббревиатуры.

В квадрате №1 находится кружок — одна из дополнительных характеристик, символ кругового соединения. Альтернативным символом является флажок, обозначающий монтажный вариант вместо кругового.

Или под полкой, если это шов невидимый и расположен с обратной стороны, т.е. с изнанки. Что считать лицевой стороной, а что изнанкой? Лицевая сторона одностороннего соединения – всегда та, с которой производится работа, это просто. А вот в двустороннем варианте с несимметричными кромками лицевой стороной будет та, где идет сварка основного соединения. А если кромки симметричные лицевой и изнанкой могут любые стороны.

А вот самые популярные вспомогательные знаки, используемые в чертежах со сваркой:

Возможные упрощения

Конструкторскую документацию выполнять необходимо даже при изготовлении самой простой сварочной металлоконструкции. Если по единому стандарту выполнены все соединения, то соответственно также наносятся сварочные обозначения на чертежах и вся графическая информация описывается в пояснительной записке, которая является неизменной частью документации.

Согласно специальных указаний ГОСТа 2.312-72 считаются допустимыми и другие упрощения:

когда все присутствующие на чертеже стыки находятся на одной поверхности и являются аналогичными по типу, то порядковый номер им разрешено не присваивать. Для изображений таких швов наносят линии выноски, в которых отсутствуют полки;
в случае, когда требуется изготовить симметричную деталь, то нарушением не считается наличие условных обозначений только на одной из ее сторон. Допускается это тогда, когда на схеме есть ось симметрии, выполняющая функцию разделения детали;
если два и больше одинаковых привариваемых аналогичным способом элементов содержится в одном чертеже, то разрешается только одну из составляющих частей выделять линией выноской. Здесь обозначенный элемент должен иметь свой порядковый индивидуальный номер;
в некоторых случаях допустимо в составляемой к чертежным схемам пояснительной записке изображение выносной линии выполнять специальным указанием. Возможно это в ситуациях, когда расположение шва определено с предельной точностью. Также в записке указываются эксплуатационные характеристики (качественные и технические) стыкового соединения.

Обозначение сварных швов с использованием упрощений позволяет:

не перегружать чертеж множеством условных знаков;
существенно упростить сам чертеж. Если очевидными являются места сварки, то некоторые упрощения позволяют сделать чертеж более понятным и доступным. Практически всегда при отсутствии САПР удавалось существенно повысить эффективность работы конструктора за счет упрощений;
в разы уменьшить количество сварных обозначений за счет присвоения номеров всем одинаковым стыками при этом с точностью знать количества каждой разновидности соединений.

Следует также обратить внимание на то, что чем технически сложнее является чертеж и чем больше в нем содержится упрощений, тем сложнее будет чтение сварочных чертежей для сварщика. Знать нужно и о том, что существуют определенные ограничения на использование упрощений и есть ряд случаев, когда они недопустимы при создании сложных конструкторских схем

Требования к качеству деревянных дверей

Какие условные обозначения на чертежах по ГОСТу дверей предусматриваются, мы выяснили. Но какие же существуют требования к изготовлению подобных конструкций? Согласно нормативам ГОСТ 475-78, такие конструкции могут изготавливаться с незначительными отклонениями от стандартных габаритов. При этом в документе указываются максимальные допуски.

Также, согласно ГОСТ 475-78, деревянные двери могут производиться с использованием следующих материалов:

хорошо просушенного дерева;
фанеры;
металлического проката;
узлов из пластика;
стекла и клея.

При этом для тех моделей, которые в последующем будут эксплуатироваться в условиях повышенной влажности, полагается использовать древесину хвойных пород. Для дверей, предназначенных для установки в обычных комнатах, согласно ГОСТ, допускается применять лиственный материал.

Расшифровка обозначений на плане БТИ

Все обозначения, как мы уже отметили, могут быть несколько непонятны для собственников. Для лучшего понимания изображенных на планах значков собственник может обратиться за расшифровкой в бюро технической инвентаризации. Специалисты БТИ помогут понять то, что изображено на планах помещения, чтобы собственник имел ясное представление об планируемых изменениях в ходе ремонта. Или надеемся наша статья поможет вам в этом.

На планах БТИ могут также присутствовать обозначения в виде красных линий, которыми отмечается незаконная перепланировка. Для того, чтобы узаконить перепланировку и получить документы БТИ (без красных линий), владелец помещения обязан обратиться в проектную компанию за помощью в разработке технического заключения о допустимости и безопасности ранее выполненных работ.

Пример технического паспорта БТИ с красными линиями (подобные технические паспорта выдавались до 2020 года):
