Врезка петель в межкомнатные двери своими руками: пошаговая инструкция

Собираем дверную коробку своими руками

Сборку коробки нужно выполнять на ровной поверхности (лучше всего — на полу) вне дверного проема, там же разметить и сделать врезку разъемных петель. Независимо от того, приобретена ли Вами готовая (собранная) коробка или вместе с дверной створкой Вы получили комплект брусков для коробки и обналичников — нужно отрегулировать коробку.

Мы положили половину шарнира на дверной проем. Мы выполняем установку деревянной рамы с деревянной фурнитурой, проверяем уровень, рулетку и, возможно, свинец со свинцом, который должен быть идеальным, иначе дверь не будет закрываться должным образом. Существует также проверка с установленным полотном ворот. Все в порядке, мы положили автофурнаты в отверстия на кобуре и механически зафиксировали кобуру. Мы стараемся не слишком усердно перемещать коробку с правильной позиции.

Подготовьте кожух из полиуретановой пены, предохраняйте кожух бумагой, приклеенной к липкой ленте, чтобы предотвратить проскальзывание полиуретановой пены на поверхность и установить 3 стельки, чтобы предотвратить перемещение корпуса при расширении пенополиуретана.

Нужно положить дверную створку на пол, приподняв ее над полом на высоту, равную ширине бруса, предназначенного для коробки — брус должен свободно перемещаться, при этом не должно быть «лишнего» зазора. Для подъема дверной створки подойдут книги нужной толщины, в мягком переплете — поверхность двери не будет повреждена.

При сборе коробки нужно выдержать небольшие зазор (3-4 мм) между дверным полотном и коробкой (со всех сторон). Если у Вас готовая коробка и зазоры выходят меньшего размера — извлеките скрепляющие гвозди, настройте зазоры до нужной ширины, затем снова соедините коробку гвоздями. Легче настроить положение коробки и дверного полотна, если Вы приобрели коробку в разобранном виде

При покупке обратите внимание на бруски для формирования коробки — они должны иметь строго прямоугольную форму, без каких либо изгибов и неровностей. Будет удобнее всего, если верхний брус для коробки будет иметь горизонтальную Г-образную выемку

Замечу, что при готовом обрезе бруса под углом в 45 градусов выровнять дверную коробку крайне сложно.

Смочите сустав между рамой и стеной водой с помощью пистолета-распылителя. Влажность способствует расширению пены и повышению адгезии

Нанесите пенополиуретан осторожно, чтобы не переусердствовать, дозируя количество пены и пытаясь сохранить воздушные зазоры

Через 24 часа мы удаляем внутренние зажимы по краю, удаляем защиту на пятке, вырезаем полиуретан и монтируем дверной створ. В середине пятки, вертикально, установите профиль маскирования пялец, где обруч был механически закреплен путем отсечения.

Итак, собираем коробку — кладем два ровных бруса по бокам дверного полотна, выдерживаем зазор между дверной коробкой и брусом, обрезаем верхние концы бруса под прямой угол. Готовим верхнюю перекладину — нужно разметить ее длину, выпилить Г-образный паз под крепление к боковому брусу коробки (если его нет), установить, выдержав зазор в 2-3 мм между коробкой и дверным полотном. Нужно изготовить порог (если он необходим) — так же, как и верхнюю часть коробки, установить с зазором в 3-4 мм от дверного полотна. Если порога не будет, нужно отмерить расстояние в 15-20 мм от края дверного полотна до уровня пола (пол под дверью должен быть ровным!)

Размечаем расположение петель, обычно они врезаются на расстоянии 200 мм от верхнего и нижнего края двери — нужно замерить это расстояние и отметить положение петель на коробке и дверном полотне. Можно вначале вырезать гнезда для петель, а затем соединить части дверной коробки гвоздями, а можно вырезать гнезда после сборки коробки — как больше понравится

Крайне важно выдержать прямой угол между боковыми и верхней/нижней сторонами коробки! Перед тем, как соединить конструкцию коробки гвоздями длиною 70-90 мм (короткие детали прибиваются к длинным — не наоборот!), просверлите дрелью отверстия под гвозди (диаметр сверла около 3 мм). Со стороны петель вбиваются по два гвоздя — выдержав необходимое расстояние от края и середины бруса

Со стороны замка выбиваются (между серединой и краем верхнего бруса) по одному гвоздю сверху и снизу (если будет порог) — можно использовать крепление на одном гвозде для регулировки зазора, вращая брус по оси (пригодится при корректировке зазоров между дверным полотном и коробкой в собранном виде).

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

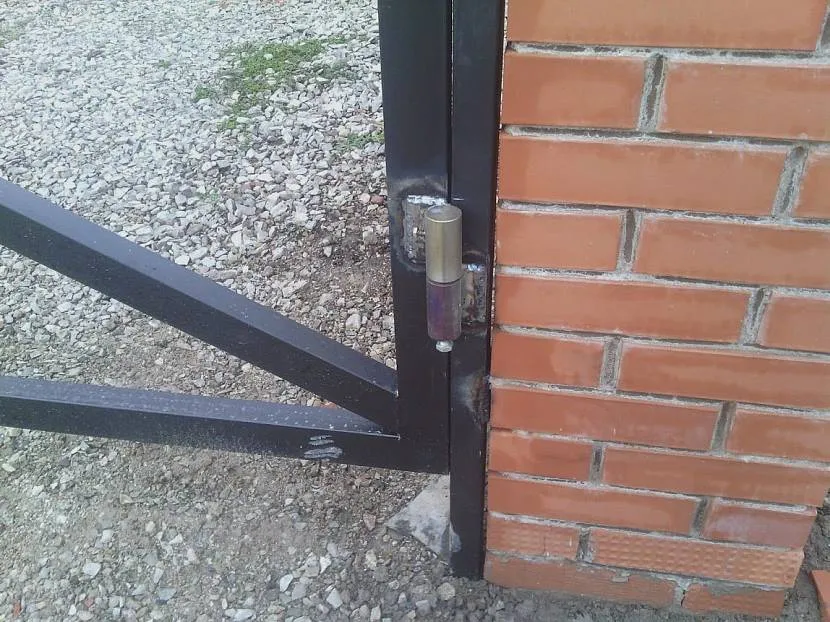

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

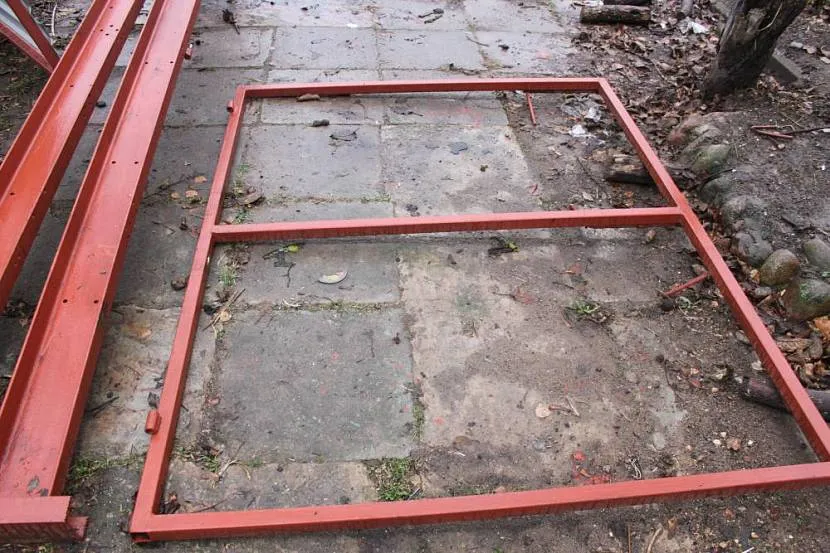

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

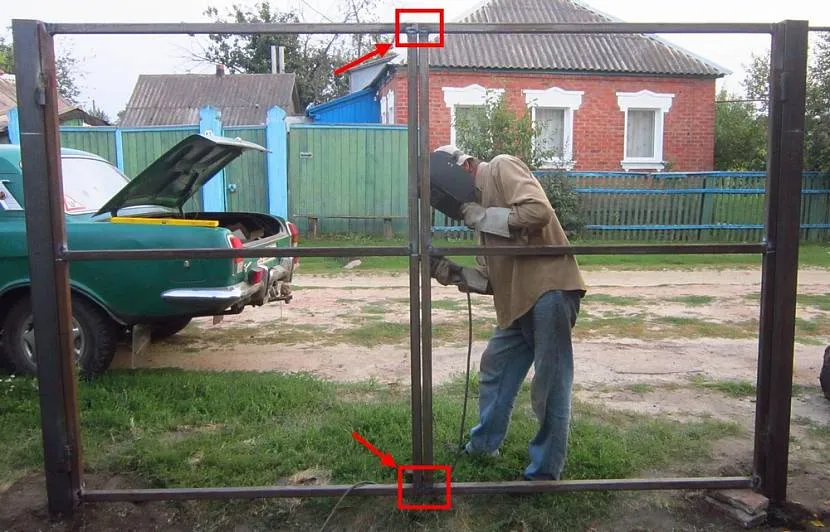

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

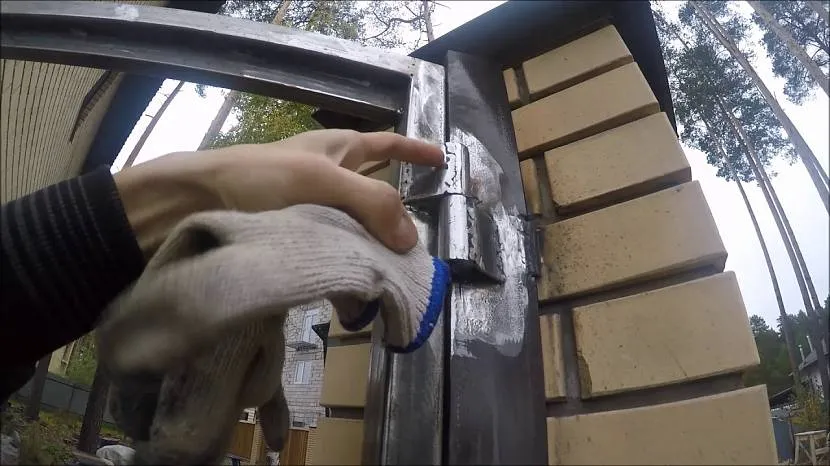

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Как установить мебельные петли, шаблоны, схемы разметки на накладной, внутренний или угловой шкаф

Чтобы установить петли на шкаф и правильно отрегулировать, требуется иметь общее представление о механизме работы и положении регулировочных винтов. Наиболее сложную конструкцию имеют четырехшарнирные мебельные петли со встроенным доводчиком и защелкивающимися механизмами CLIP TOP (Blum).

Ответная планка с отверстиями под крепеж к боковине.
Плечо.
Чаша.
Три защелки.
Предохранительный штифт.
Механизм Clip.
Винт для регулировки установленного фасада по глубине.
Эксцентрик для регулировки фасада по высоте (на ответной планке).
Регулировочный винт по ширине.
Держатель.
Пружинный механизм закрывания.
Внешний шарнир.
Внутренний шарнир.
Крепежные шурупы.
Деактивация.
Доводчик Blumotion.

Независимо от количества составных частей, наличия встроенного или накладного доводчика, абсолютно все мебельные четырехшарнирные петли правильно устанавливаются одинаковым образом.

К корпусу с внутренней стороны прикручивается ответная планка (1).
На установочное отверстие надевается часть петли с чашей и крепится на шурупы (11)
С помощью регулировочных винтов (7), (8) и (9) фасад прижимается сильнее/слабее к корпусу, выше/ниже по вертикали и левее/правее по горизонтали.

При установке удобно пользоваться специальными мебельными шаблонами (кондукторами) – они облегчают разметку под установку петель на шкаф в разы.

Но нужны они только, по большей части, для производства. В бытовых условиях, когда установка или замена петель на шкафах и тумбах требуется редко, можно нанести разметку вручную, с помощью угольника и рулетки.

Схема, как установить накладные петли на шкаф

Существует общая схема, как установить накладные петли на шкаф с диаметром чаши 35мм. Удобнее ее представить на примере кухонного шкафа высотой 700мм и шириной 400мм с фасадом 696х396мм соответственно.

Для правильной установки навеса на фасаде нужно сделать отверстия под чашу петли диаметром 35мм с отступом от края 22-22,5мм. Чаша крепится с помощью шурупов – под них тоже можно сделать предварительную разметку, на расстоянии 48мм друг от друга.

На боковине с внутренней стороны устанавливается ответная планка, на глубине 37мм по крепежным винтам от края, соосно расположению петель на фасаде.

Схема установки внутренних петель на шкаф

Вкладные или внутренние петли устанавливаются на шкаф совершенно аналогичным образом. Единственный нюанс – это то, что ответная планка на боковине шкафа утапливается на толщину фасада.

То есть при стандартном креплении от края отмеряется 37мм, а при внутренней петле – (37+16)=53мм. Если фасад толще, 18-22мм, то соответственно расстояние для установки ответной планки петли на шкаф соразмерно увеличивается.

Схема установки угловых петель и мини петель с чашей 26мм, отличительные особенности

Как правило, угловые петли на шкаф установить можно точно так же, как и обычные накладные, по той же схеме.

Аналогично устанавливаются четырехшарнирные петли-трансформеры, карусельные петли с чашей 35мм, если в инструкции производитель не дает других размеров. Но иногда присадка в 37мм может увеличиваться до 42-45мм при скошенных торцах боковин и других, нестандартных случаях, поэтому будьте внимательны.

Установка мебельной петли 26мм на шкаф производится тем же самым способом, но с другими размерами для разметки на фасаде. Для боковины присадка остается той же.

Как сделать деревянную дверь: инструменты и материалы

Если вы задумались над тем, как сделать деревянную дверь, для начала позаботьтесь о необходимых материалах и инструментах. В первую очередь, вам понадобится дерево. Выбирать его нужно, исходя из нескольких показателей:

размер;
сортность;
количество.

Хотя на деревянные входные двери для частного дома своими руками фото часто встречаются изделия, созданные из наиболее дешевых пиломатериалов, экономить на древесине не стоит. Ведь именно от ее качества зависит, насколько просто будет делать дверь своими руками. Также качество древесины влияет на надежность полотна и дверной коробки.

Помимо досок вам придется запастись столярным клеем, ножовкой, саморезами, наждачной бумагой. Если удастся найти ручной фрезеровочный станок, изготовление деревянных дверей станет еще более простой задачей.

Методика самостоятельной установки

Давайте рассмотрим, как правильно выполнить монтаж пружинных петель. В целом их установка не сильно отличается от обычных моделей накладного типа. Работы производятся в следующей последовательности:

Наметьте с торца двери и на коробе положение каждой половины петли.
Извлеките из обеих карт стопор, чтобы разжать пружину. Для этого вставьте штырь в отверстие на втулке и поверните по часовой стрелке.
Приложите пластины и зафиксируйте их с помощью саморезов согласно нижеприведенной схеме.
После этого необходимо произвести сжатие пружин. Для этого в закрытом положении двери поочередно на обеих картах с помощью поворота штыря по часовой стрелке сожмите пружину и вставьте стопор.
Проверьте работу системы и при необходимости отрегулируйте пружину.

На этом установка завершена. Периодически нужно будет проверять работу петель и корректировать сжатие, так как в процессе эксплуатации пружины ослабляются.

Схема установки пружинных петель. 1) пружина 2) отверстие во втулке 3) стопор 4) винт 5) верхняя гайка

Если вы все сделали правильно, дверь будет свободно открываться, а затем самостоятельно притягиваться к коробу. Возможно, дополнительно нужно будет вывести пару градусов наклона, чтобы облегчить задачу.

Клей + опилки

Решение также старо как мир, и нужно отметить работает хорошо. Прекрасно подойдет если у вас вырвало кусок ДСП.

Смысл простой — берем опилки (можно взять из ДСП, кусок которого вырвало), либо найти рядом с мебельными производствами, рядом с большими строительными супермаркетами (обычно валяются кусочки, никому не нужные), размельчаем их, смешиваем с клеем (раньше использовали ПВА) эту массу наносим в разбитые места, даем высохнуть. И все, закручиваем «саморезы». Держится неплохо.

Я раньше на кухне, давным-давно также ремонтировал петли. НО из-за того, что пользовались створкой часто, она достаточно быстро разбилась.

Так что это опять вариант на время, для постоянного использования (10 – 15 открываний в день), это не лучший способ.

Другие виды

Не так часто, как вышеописанные модели используют ввертные и итальянские петли. Как быть в этом случае? Итальянские модели устанавливают так же, как и карточные, единственным отличием является место расположения петель, в отличие от стандартных, их устанавливают не в торцах дверной системы, а сверху и снизу.

Вворачиваемые петли можно легко отличить по внешнему виду, вместо пластин по бокам они имеют штифты с резьбой, с их помощью деталь закрепляется в дверной коробке и полотне, это идеальный вариант для притворных моделей конструкций. К тому же еще одним преимуществом является возможность регулировки с помощью шестигранника. Чтобы скрыть металлическую часть петель их можно замаскировать декоративными колпачками.

Вворачиваемая модель подходит только для легковесных дверных полотен

Простые металлические двери обычно соединяются с петлями сварочным швом, но для того, чтобы приварить петли на железную дверь, требуются определенные навыки. Также следует учесть, что шарнирный механизм изначально нужно сварить с крепежными пластинами. Работы ведутся только сплошным швом. Благодаря монтажным пластинам удается облегчить задачу и без особого труда приварить детали на положенные места. Чтобы швы не мешали перемещению полотна, их нужно аккуратно зачистить, например, болгаркой. Если вы сомневаетесь в том, что сможете выполнить такую работу правильно, лучше обратиться за помощью мастера.

Петли металлических дверей чаще всего имеют сварную конструкцию

Применение и установка скрытой петли

Чтобы правильно подобрать нужный вариант, необходимо, прежде всего, иметь представление о массе дверного полотна, так как одна модель способна выдержать всего 40 кг, а другая все 200 кг.

Следует отметить,что надежное и крепкое изделие обойдется дороже, поэтому, если предполагается установка легкой створки, то логичнее станет решение о приобретении соответствующей фурнитуры, не переплачивая за ненужную массивность конструкции. Каждый конкретный случай найдет свое решение.

Монтаж проводится в фальцованные и нефальцованные дверные конструкции. Если требуется скрыть дверь от посторонних глаз, сделать ее сливающейся со стеной, то модели-невидимки подойдут как нельзя лучше. Их установка делает полотно незаметным.

Для коробки и полотна следует выбирать материалы: древесину, алюминий или сталь.

Монтаж скрытых петель производится в торец двери со стороны косяка, а также в саму коробку посредством врезки и крепления саморезами. Установка проходит с особой точностью, при закрытии полотна следует избегать появления щели. Обычно створку межкомнатной конструкции снабжают тремя скрытыми петлями. Это приводит к дополнительной надежности и продлению срока ее эксплуатации.

После того как навесили полотно на коробку, следует заняться его регулировкой с помощью шестигранного ключа:

по горизонтали. Выровнять створку относительно дверного косяка регулировочным винтом, который расположен на поверхности петли;
по вертикали. Сделать корректировку зазоров между дверью и полом или между поперечиной коробки и верхним торцом полотна способом прокрутки винта, который расположен вертикально;
по прижиму. С помощью регулировочного эксцентрика провести настройку равномерности прижима двери к коробке.

Помните, что регулировке поддаются только те модели, у которых эта функция есть.

Итак, скрытая петля для дверного полотна от простой отличается тем, что способна сделать его незаметным. Данные модели из общей плоскости не выделяются и в этом их главная особенность. Выбор огромен, а какие приобрести зависит от предназначения, места расположения, веса двери или диктуется общим дизайном помещения, или предпочтениями хозяина.

Общие разновидности

Перед покупкой лучше изучить ассортимент продукции и ознакомится с особенностями конструкции и внешним видом, чтобы правильно установить навесы.

По месту расположения

По направлению открытия двери навесы бывают:

Левосторонние.
Правосторонние.
Универсальные.

Чтобы правильно определить, какой тип петель необходим нужно стать лицом к проему с той стороны, в которую дверь открывается (на себя). Если она уходит влево – нужны левосторонние петли, вправо – правосторонние.

По типу материала

Петли бывают:

Из латуни – навесы пластичны: хромируются и полируются.
Латунированные – в основе сплав из разных материалов, сверху покрываются декоративным напылением имитирующим бронзу, золото, серебро.
Из стали – самый надежный тип, не поддаётся стиранию.

По внешнему виду и комплектации

Самые распространённые модели:

Карточные (прямые) – по бокам находятся пластины. Удачный вариант, чтобы навесить межкомнатные двери.
Угловые навесы – предназначены для маятниковых дверей, имеют форму угла.
Вворачиваемые – вместо пластин имеют штыри, насаженные на ось, предназначены для легких моделей дверей.
Скрытые – устанавливаются на дорогие входные двери. Шарнир утоплен в конструкцию.
Итальянские петли – очень похожи на обычные мебельные.

По способу крепления

По типу установки:

Накладные навесы – их можно ставить поверх полотна и коробки.
Врезные – для них делают специальные углубления.
Ввертываемые – вкручиваются на штыри механизма.

Перед покупкой нужно учесть такие моменты:

Вес двери – обычно достаточно двух петель. Но если навесить полотно тяжелее стандартного, или есть сомнения в надёжности петель – лучше установить три.
Чтобы избежать скрипа, нужно ставить специальные подшипники для петель.
Определить положение петель: левостороннее, правостороннее.

Изготовление шаблона

Если принято решение сконструировать своими руками приспособление, потребуется схема шаблона для врезки петель, замков. Чертёж можно найти в интернете или взять инструмент у знакомых строителей и обрисовать карандашом на бумаге каждую деталь.

Когда схема будет готова, приступают к изготовлению:

Детали вырезают из МДФ, фанеры, толстого оргстекла или шлифованной доски. Первым элементом выпиливают прямоугольник размером 380*190 мм.
По меньшим краям детали сверлят 6 отверстий. Их должно быть по 3 с каждой стороны. Между отверстиями выдерживают равное расстояние относительно друг друга, а также центра прямоугольника.
Посередине прямоугольной заготовки вырезают окошко размером 135*70 мм.
Ограничитель изготавливают из отрезка рейки, закрепив к одному концу брусок. Деталь фиксируют к прямоугольной заготовке саморезами.
Для изменения размера окошка вырезают две прямоугольные заготовки размером 130*70 мм. На большей стороне делают два пропила, между которыми выдерживают расстояние 70 мм. Накладки прикладывают к меньшим сторонам прямоугольной плиты с окошком.
Одну накладку вырезают большего размера – 375*70 мм. Делают два пропила по большей стороне, между которыми выдерживают расстояние 300 мм. Заготовку прикладывают к большей стороне прямоугольника с окошком.
Все детали готовы. Осталась только сборка шаблона для врезки петель и замков своими руками с помощью винтов. Накладными пластинами регулируют размер окошка.

Другие варианты

Не каждый может похвастаться наличием сварочного аппарата у себя дома. Для других подобные изделия оказываются дорогим вариантом, который жалко устанавливать на легкую дверь. В таком случае необходимую фурнитуру изготавливают из подручных материалов. Какой вариант окажется подходящим, зависит от размеров двери створки, и материала дверного полотна.

Для этого подготовьте транспортерную ленту и металлические пластины. Их толщина может быть сравнительно небольшой. Можно взять металл, толщина которого не на много превосходит толщину листов, которые используются при изготовлении консервных банок. Для крепления элементов фурнитуры подготовьте гвозди, длина которых равна 4 – 5 см.

Монтаж петель производят, выставив полотно в дверном проеме. Между вертикальной стойкой и дверным полотном оставьте один сантиметр с той стороны, где расположатся петли. Зафиксировав положение двери, прибивают петли. Для этого сначала располагают транспортерную ленту, а сверху – металлические пластины. Транспортерная лента в этом случае выполняет роль гибкого элемента, обеспечивающего открывание и закрывание створки.

Таким образом, изготовить петли самостоятельно может каждый. Такая фурнитура подойдет для гаражных ворот и входных дверей. Если к процессу изготовления подойти ответственно, можно сделать свой дом настоящей крепостью. Качественная и прочная фурнитура выдерживает внешнюю нагрузку, и при этом имеет эстетически привлекательный внешний вид.

Проголосовали более 288 раз, средняя оценка 4.2

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Монтаж

Установка петель на межкомнатные двери не потребует специальных навыков, поэтому процесс не сложно провести своими руками

После того, как разметка сделана, важно оценить ситуацию. Самая распространенная ошибка: неправильный выбор петель

Если полотно слишком тяжелое, то не все крепежи выдержат его вес. Легкие крепежные элементы применяются для монтажа дверей внутри помещения, для уличной дверной конструкции показана только врезка усиленных петель.

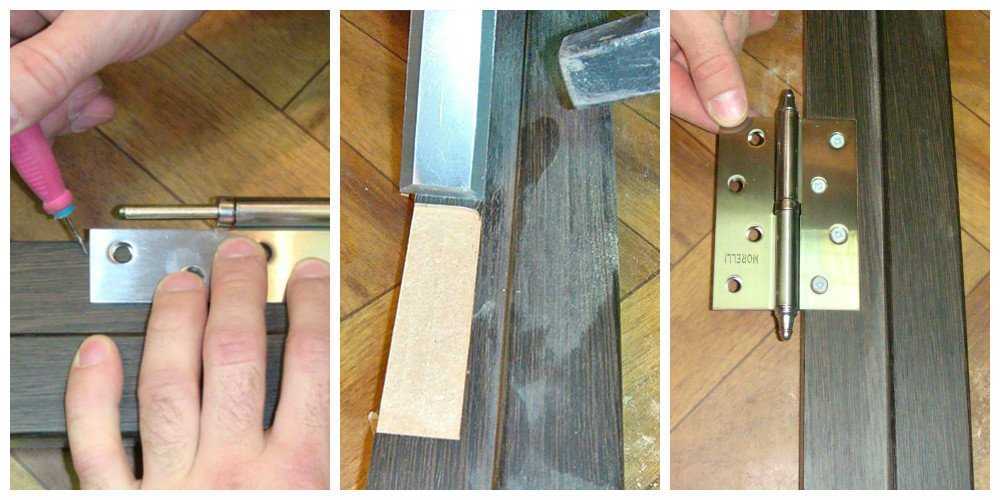

Врезка

Будет удобнее, если короб еще не прикручен к проему. Тогда процедура займет немного времени. Достаточно иметь под рукой инвентарь, о котором говорилось выше. Пошаговая инструкция:

Прикладывается петля по отметке к торцу, очерчивается контур, отмечаются места для сверления;
Выбирается небольшое углубление. Просверливаются ниши для метизов. Предпочтительнее пользоваться фрезером. Стамеска осуществляет выборку материала не аккуратно;
После этого короб кладется на пол, в него вставляется полотно.
Петли вставляются в отверстия, фиксируются метизами.
Блок возвращается в вертикальное положение, проверяется работоспособность конструкции.

Только после этого монтируется коробка в проём. Поняв, как ставить петли методом врезки, человек сможет установить любые крепления на дверь различной конфигурации.

Ввертные петли

Как правильно установить подобные петли на дверь? Эта вариация фурнитуры крепится не так просто. Без фрезера и дрели не обойтись. Помимо подготовительного процесса, стоит позаботиться о помощнике, который будет периодически поддерживать короб или полотно двери. Пошаговый алгоритм действий:

На торцевой части полотна и короба делается разметка. Навесы должны располагаться на одном расстоянии от пола и потолка;
Вырезаются углубления электрическим оборудованием. Если сделать выборку материала до конца не получилось, подключается к работе стамеска;
Если внимательно рассмотреть навес скрытого варианта, то станет ясно, что он состоит из двух элементов. Одна половинка, которая больше, устанавливается на короб, вторая фиксируется в полотно;
После того, как метизы будут вкручены, короб вместе с полотном затягивается насколько хватает сил;

В конце стандартное мероприятие – проверка работоспособности.

Барные петли

Для монтажа этих изделий достаточно иметь электрическое оборудование. Крепежные элементы идут в комплекте вместе с петлями. Конструкция этих деталей немного отличается, они имеют два пружинных навеса. Эта особенность позволяет дверной конструкции открываться в любую сторону. Как правильно ставить петли подобной конфигурации своими руками на межкомнатные двери:

После того, как сделаны отметки для штырей, с помощью дрели выбирается полость;
Прежде чем врезать петельки, необходимо ослабить внутреннюю пружину, потому что она слишком натянута. Если в комплекте отсутствует ключ для этого, то можно воспользоваться шестигранником;
Проводится фиксация метизов.

Следом проводятся регулировочные действия. От того, насколько хорошо будет настроена пружина, зависит не только легкость открытия/закрытия двери, но также срок службы изделия. Это мероприятие проводится по часовой стрелке с помощью специального болта. По мере поворота, проверяется, насколько сильно натянута пружина при движении полотна

Важно учесть, что если пружина будет слишком затянута, створка скажет об этом резким отскакиванием в сторону

Если механизм будет слишком ослаблен, то дверная конструкция будет биться о короб с резким звоном. Чтобы добиться плавности, можно сжать пружинное устройство. В дальнейшем регулировка будет «слетать», поэтому требуются периодические профилактические работы. Во время них проводится не только смазка металлических деталей, но также регулировка пружин.

Порядок проведения работ по врезке дверных петель с применением данного устройства.

Устанавливаем горизонтально дверное полотно на ребро.

Совет. Для того чтобы дверь не падала я вставляю её в самодельные подставки, которые сделал заранее из обрезков дверной МДФ коробки и кусочков OSB.

Подставку можно ещё сделать из обрезка столешницы (38 мм).

Прикрепляем шаблон к двери с помощью двух струбцин.

Совет. Для того чтобы не поцарапать дверь, надо между струбциной и дверным полотном установить прокладки из резины или ДВП.

Важно!

Ещё обязательно надо проложить кусочек ДВП (2-2,5 мм) или фрагмент линейки между ограничением шаблона и дверью.

Эта прокладка даёт нам в будущем зазор между дверью и верхней/нижней поперечной дверной коробки.

При переносе шаблона на стойку лутки прокладка убирается (смотрите внимательно в самом конце видео)!

https://youtube.com/watch?v=ilOjC5BiZA0%26feature

Обратите внимание, передвижение шаблона я ограничиваю с помощью двух реек. Рейка для упора 50×20×580 мм — ею верхнею петлю Рейка для ограничения 30×10×1500 мм — ею нижнею петлю

Эта рейка крепится к первой с помощью двух шурупов 25×3,5 мм.

Совет. Чтобы каждый раз не перестраиваться, я сначала врезаю все верхние, а потом все нижние — так быстрее.

В принципе, можно врезать петли более простым способом. С помощью данного шаблона врезать только на дверях, а на коробку просто перенести разметку и врезать фрезером, используя его же упор, который идёт в комплекте.

Я так тоже практикую, если надо собрать, допустим, два дверных блока, но если больше, то только с шаблоном.

Совет. Для того чтобы точно выставить глубину фрезеровки, я между столом фрезера и деревянной основы ложу одну половинку (карту) навеса.

После прогона фрезером получаем углубление под петлю. В углах я стамеской зачищаю углы.

В этой работе на первый взгляд кажется, что много мороки, но поверьте моему небольшому опыту, что это не так. С помощью этого устройства я за неделю навесил не напрегаясь 25 дверных блоков. По этой теме заканчиваю и буду готовится к написанию следующей, поэтому подписывайтесь на новые статьи. Планов громадьё, осталось за малым — найти время для осуществления задуманного.

Если хотите больше узнать о дверях, то переходите на страницу «Все статьи» и там вы найдёте много полезного для себя. С уважением Филиппов Юрий. Продолжение уже скоро.

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких полотен.
