Фундамент под откатные ворота своими руками: как сделать длиной 4, 5, 6 метров, схема и видео

Фундамент каркасно-монолитный

Если планируется соорудить монолитный фундамент под открытые ворота длиной 4 метра, схема действий будет следующая: разметка – рытье котлована – монтаж закладной с каркасом – заливка.

Разметка

Существуют оптимальное соотношение между длиной ворот и шириной проема. Оно равно 1,5. Это означает, что если проем равен четырем метрам, ширина полотна должна быть в полтора раза больше, т.е. 6 метров. В такой проем легко проедет легковой автомобиль, грузовая «Газель», пройдет по своим габаритам даже «КамАЗ».

Чтобы определить, какой длины понадобится фундамент необходимо проем поделить на 2. Таким образом, длина будет составлять 2 метра. Для ширины котлована хватит 0,5-0,7 метра.

Схема расположения всегда одинакова – фундамент сооружается внутри забора, с той стороны, куда будут сдвигаться ворота. Таки образом, если движение створки будет происходить влево, то фундамент будет слева.

Разметку делают при помощи колышков и тонкой в веревки. Чтобы углы получились прямыми (90 градусов) нужно использовать строительный угольник.

Земляные работы

После того, как разметка сделана, можно приступать к рытью котлована. Какая глубина будет достаточной? Она может варьироваться в диапазоне 1,2 -1,8 метра в зависимости от уровня промерзания почвы в конкретном регионе.

После получения котлована нужных размеров, на его дно следует уложить песчано-гравийную подушку высотой 10-15 сантиметров. Сначала засыпается слой мелкого песка на 5-7 сантиметров и обильно поливается проточной водой. Полив нужен, чтобы утрамбовать песок. После просачивания воды в землю насыпается гравий и тщательно утрамбовывается.

Сборка арматурного каркаса

Каркас и закладная

Каркас делается из арматуры. Требование к нему – он должен свободно поместиться в котловане. Шаг поперечного армирования обычно составляет 30-40 сантиметров.

Закладную обычно делают в форме буквы П. Ширина швеллера может быть разной, но минимальная величина составляет 20 сантиметров.

После установки каркаса и закладной обязательно проверяется ее уровень по горизонтали.

Компактная бетономешалка на 180 литров

Заливка

Раствор замешивают в бетономешалке. Марка цемента не должна быть ниже, чем М400. Помимо цемента, в раствор добавляет речной песок и дресва (рыхлые осадочные породы). При ее отсутствии можно сделать замену – добавить гравийный щебень. Величина его зерна не должна быть больше двух сантиметров.

Так выглядит дресва

Допускается соотношение один (цемент) к двум, трем и четырем (песок с гравием или дресвой). Раствор готовится умеренной густоты. Схема заливки следующая – заливают в три-четыре приема, производя уплотнение бетона после каждой залитой порции.

Специалисты советуют начинать монтаж ворот не ранее чем через две недели после заливки.

Распашные ворота на винтовых сваях:

Такая конструкция обычно имеют существенный вес, учитывая, что на современных загородных участках стандартная ширина — 3-4м. Вес дверей направлен на столбы, к которым крепятся створки и не редко, ветровые нагрузки и постоянное использование смещает их с вертикальной оси. От этого ствоки прогибаются по наклонной плоскости: снижается не только качество внешнего вида, но и удобства их использования.

Обычно для установки распашных ворот, выкапывают лунки, погружают туда обычные столбы и заливают бетоном – такая конструкция вряд ли послужит более 3-х лет, после чего, ей придется ремонтировать или делать заново.

Вместо этого используйте сваи – так, как их глубина достигает твёрдых слоев земли, а ввинчивание обеспечивает плотное прилегание грунта, ветровая нагрузка никак не повлияют на качество их использования. Сваи для таких ворот обычно монтируют двумя разными способами. В первом, створки крепятся прямо на сваи – цельность конструкции придаёт жесткость, во втором – сваи погружаются в землю на всю длину, а сверху наращивается трубы

При данном типе, важно укрепить шов между сваей и опорами для дверей

При установке распашных дверей, диаметр свай выбираем в соответствии с параметрами самих ворот (длина, ширина, вес). При стандартной высоте в 2м, подойдут сваи диаметром 73мм, если планируется установка более габаритной конструкции – обратитесь за расчётом к профессионалам.

Монтаж свай происходит точно таким же способом, что и при установке опор для откатных ворот. Главная задача – строго соблюдать вертикальное положение и вкручивать сваи на достаточную глубину. Помните, что в случае отклонения или неправильной установки, выкручивать и использовать сваю рядом уже нельзя, т.к. плотность грунта и прочность опор снижается.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

ширину проема;
габариты и вес ворот;
тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Внимание: чертеж со всеми размерами позволит сделать расчет материалов, необходимых для сооружения основания, правильно организовать работы по его возведению

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Длина закладного элемента зависит от габаритов проема. По стандартам она должна составлять не менее ½ ширины ворот. Для откатной конструкции длиной 4 м сооружают металлический каркас длиной 2 м.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

при помощи сварки рамы из арматуры с последующим креплением швеллера;
путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

На заметку: для получения качественного и надежного основания используется цемент марки не ниже М 500 и щебень фракционностью 30-40. Затвердевание фундамента длится около 2 недель, по нормам СНИП необходимо, чтобы он выстоялся на протяжении 28 дней.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Технология изготовления фундамента для откатных ворот

Заливка фундамента – важнейший этап возведения откатных ворот. Всю выполняемую работу можно условно разделить на следующие этапы:

Рассчитать габариты траншеи. Приблизительная ширина основы составляет 50 сантиметров. Глубину следует выбирать, отталкиваясь от уровня промерзания почвы. Обычно она находится в интервале от 150 до 250 сантиметров.
Выкопать траншею. Она должна соответствовать выбранным размерам. Затем на дно выкопанной ямы выкладывают подушку из песка и гравия высотой от 10 до 15 см.
Выполнить каркас из арматуры. Выполнить связку металлических штырей друг с другом можно с помощью специальной проволоки либо сварочного аппарата. Всю арматуру нужно прочно фиксировать. Изготовленный каркас следует расположить так, чтобы выступающая его часть находилась как минимум на 10 сантиметров ниже поверхности почвы. Сам фундамент должен быть на одном уровне с грунтом. Для проверки правильности расположения конструкции нужно воспользоваться строительным уровнем. Она должна обязательно находиться в горизонтальном положении.
Изготовить бетонный раствор. Потребуется приблизительно пять-шесть ведер песка и два ведра портландцемента. Для большей прочности в раствор добавляют щебенку. Количество щебенки и цемента должно быть одинаковым. Для получения качественной смести необходимо использовать портландцемент марки м500 и выше и щебень фракции от 30 до 40 мм. Не следует делать смесь очень густой.
Выполнить заливку бетоном. Это нужно сделать так, чтобы раствор закрыл минимум 2/3 арматуры. За счет этого сооружение будет прочным. При заливке фундамента нужно следить, чтобы не происходило смещение основания, выполненного из арматуры.
Установить швеллеры. Нужно зафиксировать эти элементы как по вертикали, так и по горизонтали. Далее, используя сварку, зафиксировать их на выступающих элементах арматуры. Затем нужно выполнить заливку бетонным раствором остальной части основы. Заливать фундамент для изготавливаемых откатных ворот требуется вместе со швеллером. В противном случае полотно будет греметь при перемещении по пустому швеллеру. Далее нужно выполнить фиксацию приводного и основного швеллера по направлению перемещения откатных ворот с помощью сварки. Их не следует размещать близко к забору

Важно учесть этот момент, иначе ворота будут постоянно задевать столбы.
Подождать, пока бетон затвердеет. Этот процесс займет семь-четырнадцать суток

Здесь все зависит от времени года и погоды. В соответствии со СНИП, основанию нужно дать выстояться как минимум 28 дней.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

16 октября 2015

12 октября 2015

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

работы с фундаментом
Армирование
Защита
Инструменты
Монтаж
Отделка
Раствор
Расчет
Ремонт
Устройство

Виды фундамента
Ленточный
Свайный
Столбчатый
Плитный

Другое
О сайте
Вопросы эксперту
Редакция
Контакты

Работы с фундаментом
- Армирование фундамента
- Защита фундамента
- Инструменты для фундамента
- Монтаж фундамента
- Отделка фундамента
- Раствор для фундамента
- Расчет фундамента
- Ремонт фундамента
- Устройство фундамента
Виды фундамента
- Ленточный фундамент
- Свайный фундамент
- Столбчатый фундамент
- Плитный фундамент

Установка

В соответствии с чертежом определяется места, где будет происходить вкручивание. Производится разметка.

На следующем этапе делается предварительная ямка при помощи садового бура. Достаточно будет пробурить ямку глубиной полметра. Ее предназначение – задать направление движения.

После этого можно начинать вкручивание. На конце находится технологическое отверстие. В него вставляется лом. На него с двух сторон надеваются трубы. Лом с трубами будет рычагом, при помощи которого и будет осуществляться закручивание. Если прибегнуть к помощи специальных гидравлических устройств, процесс вкручивания пойдет быстрее.

Выполнять действия может один человек, но лучше, если этим будут заниматься двое. Один будет крутить, а второй контролировать, чтобы не было перекашивания.

На ствол устанавливается магнитный уровень для контроля угла наклона. Он не должен быть больше двух градусов.

Основное правило при закручивании – постоянно следить за тем, чтобы не было отклонений от вертикали. Если свая не ушла на глубину больше чем полтора метра и отклонилась, нужно вытащить и начать процесс закручивания снова.

Далее выполняется обрезка, чтобы провести выравнивание по уровню земли.

После вкручивания и срезки, полости заполняются бетонным раствором. Это нужно, чтобы защитить ствол от коррозии и усилить фундамент.

Так выглядят оголовки

Затем наступает черед оголовков. Они представляют собой верхние торцы опоры. Оголовок надевается и приваривается. Шов нужно зачистить и покрыть антикоррозийным средством.

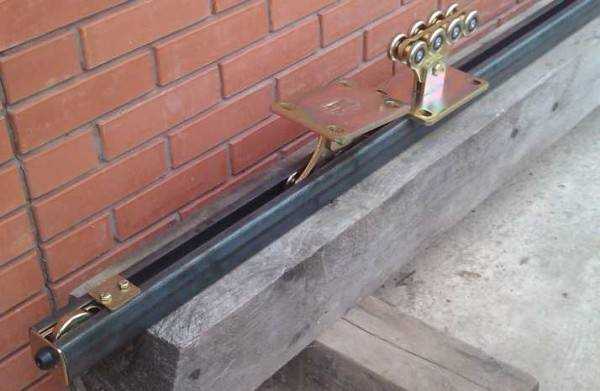

Следующий шаг – приваривается направляющий швеллер и закрепляются роликовые механизмы.

Если планируется автоматическое управление открытием-закрытием ворот, нужно смонтировать площадку для электрического привода.

Привариваются опорные столбы. На приемном столбе устанавливаются улавливатели, фиксирующие систему в закрытом положении.

Далее производится монтаж непосредственно ворот, при необходимости: электромотора, автоматики.

Свайная конструкция ускоряет и облегчает процесс монтажа и позволяет получить надежный фундамент вне зависимости от недостатков грунта. Однако при производстве работ надо точно выдерживать все технологические требования. Только в этом случае возможно бесперебойное функционирования воротных полотен.

Дополнительную информацию по теме статьи можно получить из видеоматериала.

Проголосовали более 342 раз, средняя оценка 4.8

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

длина и ширина траншеи, в соответствии с вышеприведенными рекомендациями;
место размещения опоры относительно створа ворот;
привязку к конструктивным элементам статичных и подвижных частей конструкции;
планируемый шаг размещения элементов армирования;
места критической нагрузки на основание;
особенности обустройства площадки для отвода грунтовых вод, дождевых стоков;
отверстия для сквозного трассирования коммуникаций и электрической проводки, при необходимости.

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.

Это интересно: Керамзитобетонные блоки — размеры, стандарты

Технология заливки фундамента

Заливка основания – это один из самых важных моментов во всем процессе. Условно все действия, связанные с проведением данных работ, можно разделить на несколько этапов:

Расчет размера траншеи. Ширина фундамента должна быть примерно полметра, глубина зависит от степени промерзания грунта, как правило, она колеблется от 1,5 до 2-2,5 метров. От края проема со стороны отката ворот следует отступить расстояние, которое равно половине ширины проезда.
Выкапывание траншеи. Яма должна соответствовать полученным размерам, на ее дно выкладывается подушка высотой 10-15 см, состоящая из гравия и песка.
Изготовление основы из арматуры. Металлические штыри можно связать между собой специальной проволокой или приварить друг к другу. Необходимо следить за тем, чтобы арматура была прочно зафиксирована. Полученный каркас нужно расположить таким образом, чтобы та часть конструкции, которая выступает, располагалась не менее чем на 10 см ниже поверхности грунта. Фундамент должен находиться вровень с землей, при помощи строительного уровня следует проверить правильное расположение конструкции, она должна быть установлена строго по горизонтали.
Изготовление бетонного раствора. Понадобится примерно 2 ведра цемента и 5-6 ведер песка. Для того чтобы фундамент лучше встал и был более прочным, в раствор можно добавить щебень в том же количестве, что и цемент. Чтобы смесь была прочной и качественной, нужно брать цемент маркой не ниже 500, а щебенку фракции 30-40. Смесь не должна быть слишком густой. После приготовления раствора можно проверить его качество, для этого можно ударить по бетонному блоку молотком, он не должен крошиться.
Заливка бетоном. Раствор необходимо залить таким образом, чтобы он закрыл не менее двух третей арматуры, это придаст сооружению прочность. Во время заливки следует внимательно следить за тем, чтобы каркас из арматуры не смещался в сторону.
Монтаж швеллеров. Элементы необходимо зафиксировать строго по вертикали и горизонтали, только после этого при помощи сварочного аппарата закрепить их на той части арматуры, которая выступает. Затем залить бетоном остальную часть основания. Заливка фундамента для откатных ворот должна производиться вместе с несущим швеллером, иначе полотно, двигаясь по пустому швеллеру, будет греметь. Затем следует приварить основной и приводной швеллера по направлению движения ворот. Следите за тем, чтобы не располагать его близко к забору, чтобы ворота беспрепятственно двигались, не задевая столбы.
Затвердевание бетона. Это займет от 7 до 14 дней в зависимости от времени года и погодных условий. По нормативам СНИП фундамент должен выстояться не менее 28 дней.

Технология изготовления фундамента

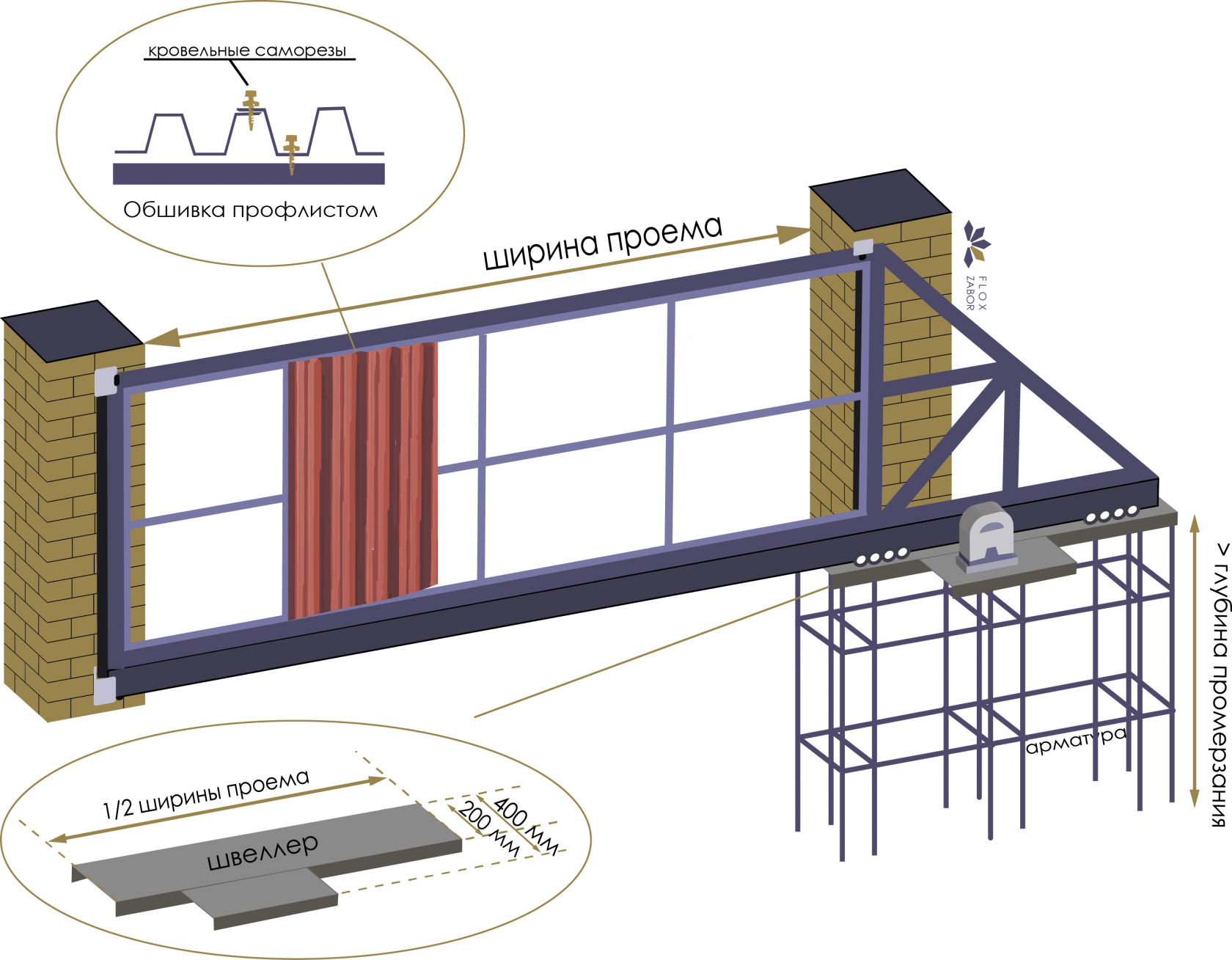

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.

Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот

Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию

Дальше будем варить швеллер, предназначенный под продолжения привода.

Для этого в верхней части столба нужно установить металлическую закладную

Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации

Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент

В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Процесс заливки фундамента пошагово.

Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.

Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.

Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.

Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.

Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.

После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

Основание для распашных ворот

Хотя распашные ворота не дают нагрузки на основание как откатные, им также необходим прочный фундамент.

Простейшим видом основания считается заливка бетона под столбы. После того, сделана разметка, выкопайте ямы диаметром на 10 см больше чем диаметр труб. В ямы вставьте столбы и выровнять их по уровню. После этого залейте ямы бетоном. Столбы на распашные ворота могут легко быть изготовлены из простых металлических труб.

Однако для достижения большей прочности фундамент для распашных ворот укрепляется с помощью кирпичной кладкой. Для этого после заливки ям бетоном трубы обкладываются кирпичом. Для этого используйте облицовочный кирпич, который помимо надежности создаст воротам и эстетичный вид.

Также зазор между кирпичом и трубой армируется и заливается бетоном. Это создаст дополнительную прочность.

Схема фундамента для откатных ворот

Достоинства откатных раздвижных ворот хорошо известны: отсутствие ограничений по высоте, низкая парусность, защищенность, простая и надежная автоматика. Но данная конструкция обходится дорого и имеет особые требования к фундаменту, ее общий вес в 2–3 раза больше распашной. Бетонирование проводится по всей длине передвижных створок, плоскость с роликовыми опорами должна быть ровной и широкой. Перекосы недопустимы, вся конструкция жестко фиксируется, малозаглубленного основания недостаточно. В идеале устанавливается свайный фундамент для ворот, каркасно-монолитный тип подходит лишь для устойчивых непромерзающих грунтов и при условии обязательного армирования на глубину не менее 1 метра. Для заливки используется бетон с максимально высокой маркой прочности.

Выбор типа фундамента

Основными ориентирами служат ожидаемые эксплуатационные нагрузки и характеристики грунта. Для откатных или сдвижных ворот подходят два варианта основания: каркасно-монолитное или свайное. Первый используется в условиях малых сезонных сдвигов грунта, для возведения такого фундамента потребуется не менее недели. Конструкция представляет собой бетонированный П-образный каркас, расположенный с соответствующей стороны проема ворот. Для исключения перекоса рекомендуется придерживаться следующих размеров:

Ширина — 60 см.
Глубина — на 25 см больше уровня промерзания грунта (от 1,6 до 2 м).
Длина — не менее 50 % от ширины проема откатных ворот.

На суглинках, пучинистых, болотистых участках или при высоком уровне грунтовых вод требуется свайный тип фундамента. Он, в свою очередь, может быть монолитным или винтовым. В первом случае швеллер размещается на опорные армированные столбы, соединенные железобетонной канавкой.

Такая конструкция считается очень надежной, но укладывается чуть дольше, чем винтовые сваи. Последние располагаются за 1 день, это хороший вариант фундамента, для увеличения долговечности железо обрабатывается антикоррозийными составами и бетонируется. Еще одна свая вкапывается в землю на противоположной стороне проема, вне зависимости от типа основания (если забора недостаточно для опоры).

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
арматура 12 мм — 6 м;
электроды — 2 кг;
краска — 3 банки, кисти, заклепки;
цемент М-400 — 5 мешков;
профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

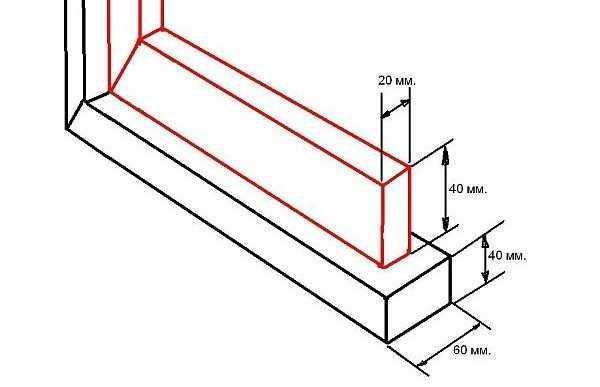

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

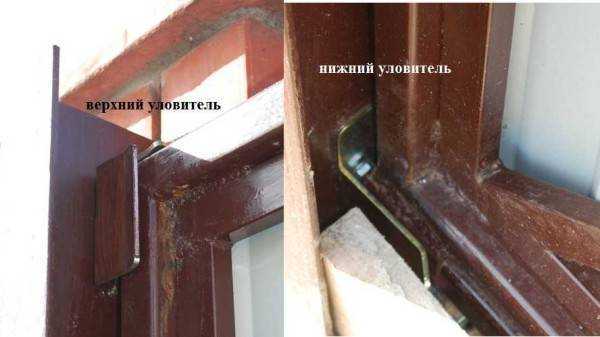

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
