Железобетонный фундамент

Фундамент из бутовой кладки

Фундаменты из бутовой кладки рекомендованы при небольшой (до 1 м) глубине заложения. Используют рваный камень — бут, который подбирают один под другой, заполняя пустоты и швы бетоном. Материал укладывают враспор со стенками траншеи. Наружные ряды кладки делают из крупных камней, а промежутки заполняют более мелкими.

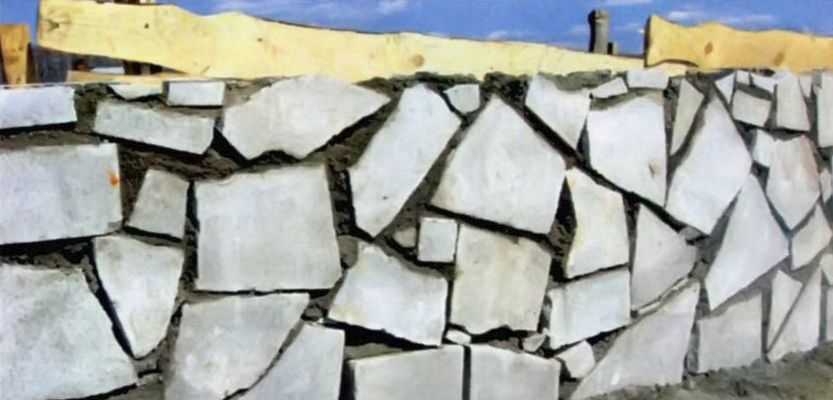

Фундамент из бутовой кладки

Кладку ведут с перевязкой швов. Это трудоемкий процесс, но он не требует большого количества бетона. Учитывая это, бетон можно приготовить самостоятельно.

Метки: конструкции фундаментов, ленточный фундамент, Материалы для фундаментов, Монолитные железобетонные фундаменты, монтаж фундамента, Особенности грунтов, плитный фундамент, свайный фундамент, столбчатый фундамент, Схемы конструкций фундаментов, фундамент, фундамент дома, Фундамент из бутовой кладки

Популярные статьи

Разновидности плит и листов для обшивки стен, пола и потолка

Просмотров: 190 304

Как и чем удалить старый герметик и нанести новый

Просмотров: 144 449

Как сделать когтеточку и домик для кошек

Просмотров: 91 278

Как сделать душ со сливом в полу

Просмотров: 89 018

Монтаж распределительного электрощитка

Просмотров: 83 264

Монтаж освещения в квартире и частном доме

Просмотров: 80 784

Установка розеток и выключателей

Просмотров: 75 062

Виды кабелей, проводов и шнуров

Просмотров: 72 882

Как сделать сливной трап в душевой

Просмотров: 71 715

Монтаж скрытой электропроводки

Просмотров: 70 766

Утепление лоджии своими руками. Подробное руководство

Просмотров: 69 274

Строим межкомнатные перегородки своими руками

Просмотров: 69 185

10 мифов о каркасных домах

Просмотров: 69 035

Современное напольное покрытие для дома и квартиры

Просмотров: 68 760

Борьба с сыростью и конденсатом в доме и на даче

Просмотров: 67 142

Выбираем монтажную пену. Виды, свойства и особенности

Просмотров: 54 245

Правила устройства лестниц в доме

Просмотров: 53 232

Как правильно сделать стяжку пола

Просмотров: 50 311

Виды водопроводных труб и фитингов

Просмотров: 49 171

Приспособления и возможности ручного фрезера

Просмотров: 47 956

Как сделать клумбу, цветник или цветочницу на дачном участке

Просмотров: 47 867

Приставки, насадки и приспособления для дрели

Просмотров: 42 644

Как построить деревянный туалет на даче

Просмотров: 41 789

Строительство беседок. Формы, виды, назначение и правила строительства

Просмотров: 41 362

Как перевесить дверь

Просмотров: 39 250

Правила строительства ступенек крыльца

Просмотров: 37 145

Какие межкомнатные двери лучше – выбираем материал

Просмотров: 36 256

Изготовление дорожных плит железобетонных 2П 30.18.10 ГОСТ 21924.0-84

Железобетонная конструкция представляет собой прямоугольную плиту весом 2,2 тонны, выдерживает проезд автотранспорта весом до 10 тонн. Дорожные плиты производят по современной технологии из бетона тяжелых марок, который заливается на прочную стальную арматуру. В зависимости от размера и характеристик плиты, арматура используется напряженная или без напряжения. Для производства дорожных плит длиной до трех метров обычно применяется ненапрягаемая арматура.

Параметры и технические характеристики дорожных плит указаны в ГОСТ 21924.0. Для выпуска плит для временных и стационарных дорог применяется тяжелый бетон с плотностью от 2500 кг/куб. метр, с классом прочности на сжатие В22,5 и В30. Изготовленные из этого материала железобетонные дорожные плиты 2П 30.18.10 отличаются надежностью и отличными эксплуатационными характеристиками. Наружная поверхность плиты имеет рифление для лучшего сцепления с колесами автотранспорта.

Повышенную прочность изделиям придает армирование стальными прутами, выполненными из стали классов А-I, A-III или Ат-ШC. Две сварные сетки располагаются сверху и снизу конструкции, продлевая срок использования плиты и препятствуя разрушению дороги под действием негативного влияния окружающей среды. Плита дорожная 3×1.75 метра производится в соответствии с условиями ГОСТ 21924.0 и ТУ 5846-018-03984346-2001. Для удобства складирования и транспортировки на торцевых гранях изделия располагаются монтажные петли, не выступающие за пределы рабочей поверхности. Но при необходимости дорожные плиты 2П 30-18-10 могут комплектоваться пазами для удобства монтажа или отверстиями для захвата.

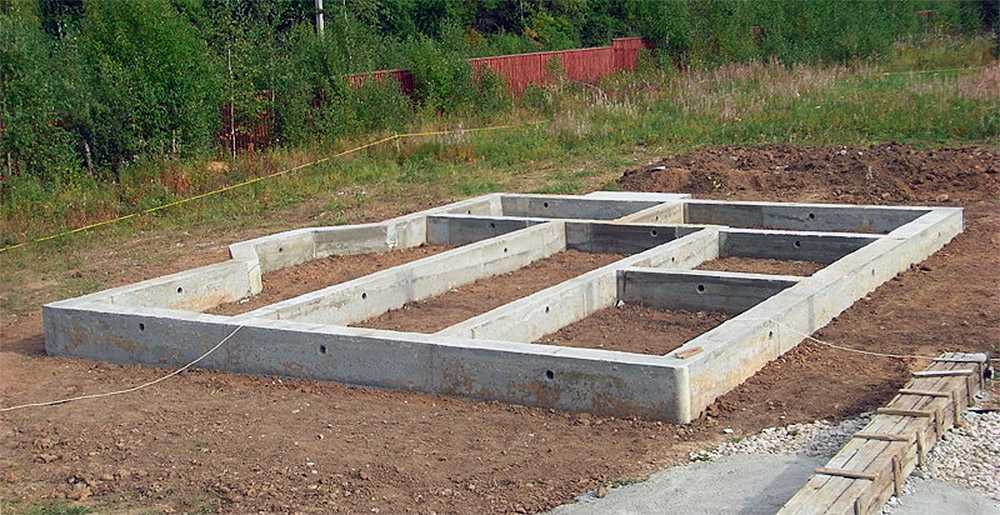

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

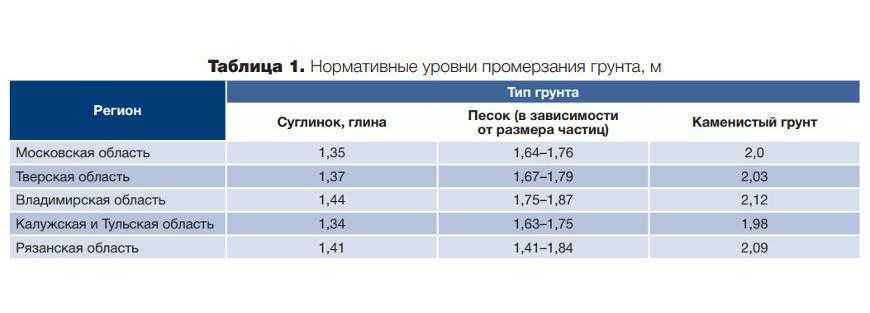

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

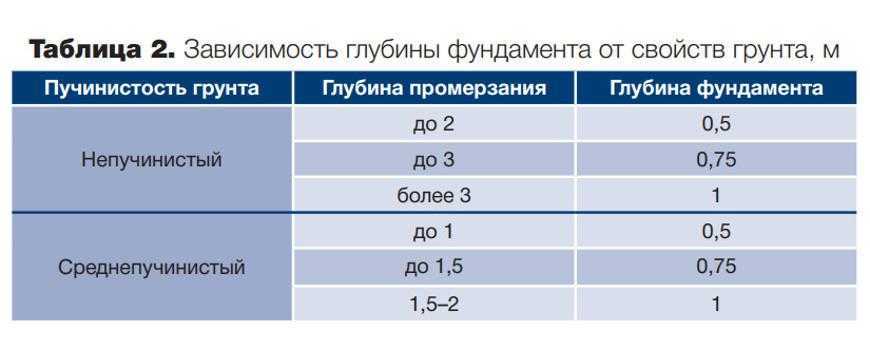

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

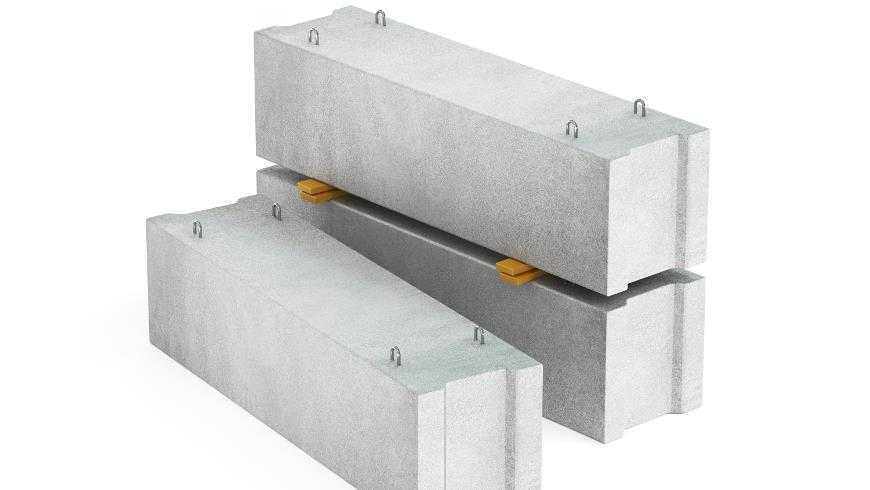

Фундаментные блоки ФБС

Расчет фундамента

Расчет основания осуществляется следующим образом:

1. Высчитывается суммарный вес конструкции — перекрытия, стены, крыша, полезная нагрузка (максимальное количество людей, предметы мебели, бытовое и отопительное оборудование). Также учитывается снеговая и сезонная нагрузка в районах с соответствующим климатом;
2. Рассчитывается удельное давление постройки на грунт;
3. Высчитываются геометрические размеры фундамента;
4. Корректируются размеры путем их подгонки под требования соответствия давления на грунт его расчетному сопротивлению.

Вероятная нагрузка на подошву фундамента рассчитывается исходя из веса всей постройки, который, в свою очередь, суммируется из следующих нагрузок:

1. Конструкционных элементов;
2. Полезной;
3. Снеговой.

Вес всех элементов конструкции вычисляется следующим образом:

1. Измеряются линейные размеры элементов, имеющихся в проекте;
2. Вычисляется их объем;
3. Определяется удельный вес строительных материалов, использованных при строительстве. Данные параметры можно найти в интернете, в строительных нормах и правилах и в справочной информации от производителей;
4. Определяется вес каждого элемента постройки;
5. Высчитывается суммарный вес всей конструкции, под который и рассчитывается фундамент.

Помимо нагрузки конструкции, рассчитывается возможная полезная нагрузка. Она состоит из временной и постоянной нагрузки от бытового оборудования, людей, предметов мебели, инженерных коммуникаций и трасс.

Полезная нагрузка высчитывается с запасом по следующей формуле:

«Общая площадь здания» х 180 кг/м2.

Последнее составляющее – снежная нагрузка – определяется по формуле:

«Площадь крыши» х «Вес снегового покрова в зависимости от регионов страны» х «Поправочный коэффициент в зависимости от угла наклона кровли».

При расчете фундамента под постройку используются некоторые готовые данные. Они содержатся в таблицах и нормативных документах и получены в результате инженерно-технических и научных изысканий.

Основным требованием к железобетонному фундаменту является нагрузка на грунт, которая должна быть меньше сопротивления самого грунта. Все расчеты сводятся к решению неравенства, в основе которого лежит данное требование.

Монтаж фундамента под одиночную колонну

Фундамент под одиночную колонну, не соединяющийся с другими блоками фундамента, чаще всего свайный или столбчатый

Он не сооружается без проектных расчетов: принимается во внимание ожидаемый вес нагрузки, а также залегание грунтовых вод и состояние почвы

На предварительном этапе приступают к расчистке территории от любого мусора, ветвей и камней. Разметку делают при помощи нитей и колышков, это будут границы будущей траншеи вместе с местом под опалубку. Чаще всего для рытья используют бур.

После выема грунта сооружают песчано-гравийную подушку для основания, поверх которой укладывают рубероид. Дощатая опалубка также выстилается рубероидом. Заливка монолитного варианта производится бетоном не меньше марки М400 – М600 – в зависимости от расчетного веса. Для монтажа металлических колонн понадобится анкерный крепеж. Расчет производят при помощи калькулятора фундамента.

Необходимость усиления бетонных фундаментов

Основание постройки испытывает два вида механических нагрузок:

• на сжатие;
• на растяжение.

Источниками этих нагрузок выступают различные факторы: давление постройки, замерзание/размерзание грунта, просадка грунта. Помимо относительно статических нагрузок могут воздействовать также и динамические нагрузки: вибрация от проезжающего автотранспорта, работа механизмов внутри здания.

Зачем армировать ленточный фундамент

Точки воздействия нагрузок неравномерны и поэтому могут проявляться достаточно значительные воздействия на:

• прогиб;
• выгиб;
• перекос;
• крен;
• скручивание.

Бетон имеет хорошие показатели по прочности на сжатие, и не очень хорошие на растяжение. Для компенсации этого недостатка бетонные фундаменты усиливают.

Основные способы усиления:

1. Армирование. Введение в бетонную конструкцию различной арматуры до начала процесса заливки;
2. Добавки в бетонный раствор, улучшающие его характеристики: прочность, подвижность и т.д.;
3. Внешняя стяжка. В основном применяется, когда расчет допустил ошибку, основание готово, а прочность его недостаточна.

Технология производства работ

Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.

Подготовительный этап

На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве

Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение

Земляные работы

Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

Схема укладки блоков ФБС

При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.

Подготовка основания

На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.

Монтаж сборных элементов

Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.

Укладка фундаментных элементов

С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.

Завершающий этап сборки фундамента

После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.

Подготавливать траншею для устройства фундамента необходимо непосредственно перед началом работ. В случае выпадения атмосферных осадков может произойти обрушение стенок траншее и всю работу придется переделывать.

Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.

Технология поэтапной заливки фундамента

Если есть возможность, бетонные работы нужно проводить непрерывно от начала и до конца. Такой подход гарантирует наивысшее качество основания. Можно ли залить фундамент частями, зависит соблюдения технологического перерыва между этапами заливки и некоторых других важных требований. Они касаются армирования конструкции, расположения холодных швов и подготовки поверхности ранее уложенного бетона.

Способы частичной заливки

В частном домостроении применяют два способа устройства фундаментов в несколько этапов – горизонтальный и вертикальный.

• Горизонтальный способ предполагает заливку пластами всего периметра ленты или площади плиты.
• Вертикальный – когда будущая конструкция разбивается на блоки, каждый из которых заливают до нулевой отметки за один приём.

Горизонтальная заливка проще, а результат надёжнее, так как отсутствуют вертикальные швы, являющиеся слабым местом оснований, особенно возведённых на слабых или пучинистых грунтах.

Залитые по отдельности блоки могут «гулять»Источник sense-life.com

Правила армирования

Наиболее частый вопрос – можно ли заливать фундамент частями с арматурой за несколько дней. Можно, если соблюдать правила укладки арматурных стержней относительно стыков старой и новой заливки.

Арматура должна располагаться перпендикулярно швам.

Если в опалубке уже стоит арматурный каркас, а бетон будет заливаться вертикальным способом, никакого дополнительного армирования не требуется. При горизонтальном способе необходимо установить вертикальные стержни. Их концы должны выступать над слоем нижнего пласта и иметь длину, равную высоте заливки.

Вертикальное армирование фундаментаИсточник syasyawrote.xyz

• Вертикальный шов между слоями не должен совпадать с местами сопряжения двух арматурных стержней, сращённых по длине.
• Горизонтальный шов не должен совпадать с отметками продольных рядов арматурного каркаса.

Правила заливки

Теперь вы знаете, можно ли заливать бетон частями. Осталось узнать, как делать это правильно.

На первом этапе уложенный в опалубку раствор необходимо уплотнить вибратором или просто штыкованием. Разглаживать его поверхность не нужно: чем больше шероховатостей будет на подсохшем основании, тем надёжнее получится сцепление слоёв.

В малоэтажном домостроении допускается не делать сложные в исполнении вертикальные швы при заливке блоками. Можно дать раствору стечь под собственным весом, образуя скошенную грань.

Холодный шов при вертикальной заливке нельзя делать в углах и на пересечениях лентыИсточник build-blog.ru

Чтобы залитый слой схватывался равномерно и не растрескивался, его периодически орошают водой и накрывают плёнкой для защиты от быстрого испарения воды и пересыхания.

По истечении минимум 72 часов после завершения первого этапа можно приступать к заливке второго слоя. Перед этим поверхность первого тщательно зачищают металлической щёткой, чтобы удалить с неё рыхлое цементное молочко. Образовавшуюся пыль сметают.

Что касается толщины пластов, то они рассчитываются исходя из положения арматуры и расстояния от дна траншея до уровня грунта. Самым правильным решением станет заливка в два этапа: сначала подземной части до уровня земли, затем цокольной до нулевой отметки.

Видео описание

В этом видео показано, какие ошибки совершают застройщики при возведении фундамента, и как частичная заливка может повлиять на его прочность:

Однозначно ответить на вопрос, можно ли заливать ленточный фундамент в несколько этапов, невозможно. Ответ будет положительным только при условии соблюдения определённых требований. Главное из них – это соблюдение временного интервала между заливками, необходимого для установления прочных связей в бетоне. Второе касается правильного армирования, объединяющего и связывающего все пласты. Наконец, нужна тщательная подготовка поверхности нижнего слоя к сцеплению с верхним.

Заливка бетона

На финальной стадии создания монолитной железобетонной конструкции выполняется заливка бетонного раствора. Его слой может колебаться в диапазоне 20см-50см, в зависимости от того, какое здание планируется возвести. Бетонирование необходимо провести за один день, чтобы на поверхности фундамента не образовывались вертикальные швы. После заливки первой порции нужно применить глубинный вибратор, способный создавать высокочастотные колебания. Это требуется для того, чтобы из бетонной смеси удалить пузырьки воздуха и пустоты.

После этого заливается следующий слой. Застройщик должен следить за тем, чтобы не образовывались вертикальные швы, так как их наличие приведет к появлению трещин в местах стыков. Сразу после заливки бетон нужно накрыть полиэтиленовой пленкой, чтобы защитить его от прямых солнечных лучей и ветра. Она снимается после полного застывания раствора.

Преимущества

К плюсам монолитно-ленточного фундамента можно отнести следующие особенности и характеристики.

1. Основным преимуществом сплошной бетонной поверхности является невысокая трудоемкость процесса. Эта конструкция устанавливается гораздо легче, чем любой другой фундамент из бетона, камня или кирпича, на этом можно с экономить бюджет строительства, так как работы можно выполнить своими руками.
2. Другим достоинством конструкции является скорость строительства. За 1 день осуществляется разметка и копка траншей, второй день сборка армирующего каркаса, третий установка опалубки, и на четвертый бетонирование. Конечно все зависит от количества рабочей силы и объема работ. Но 4 человека за 4 дня, смогут выполнить строительство фундамента под дом 100-150 м2.
3. Оптимальное соотношение цены и качества. Экономичность и быстроту возведения он сочетает с удовлетворительной прочностью, особенно если речь идет о строительстве частного дома в средней полосе. Применяется он и при строительстве многоэтажных зданий в более суровых климатических условиях.

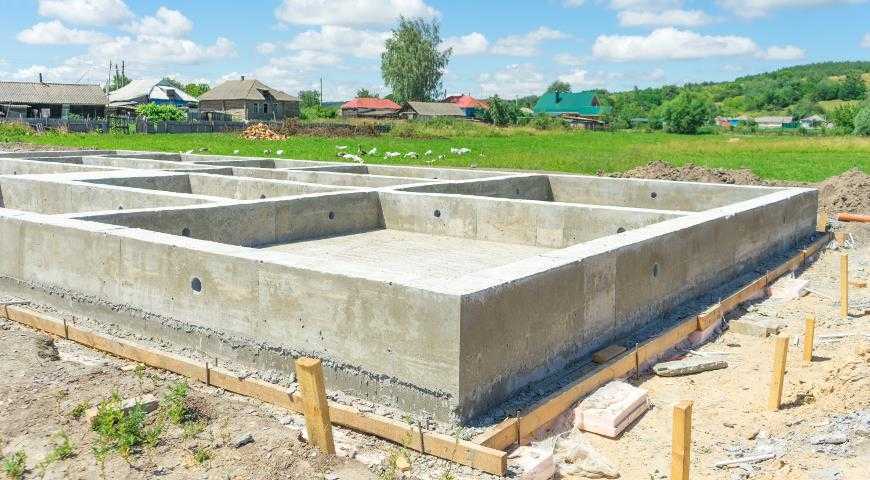

Ленточный монолитный фундамент для частного дома.

Разметка траншеи под железобетонный фундамент

Перед возведением фундамента проводится разметка участка. Траншея изначально отмечается обрезками арматурных прутов, которые вбиваются в грунт на глубину 10-15 см. Разметка осуществляется согласно технической документации, но при этом желательно следовать нескольким правилам:

• Прочной нитью и колышками отмечается периметр основания здания. Расстояние между ними отмеряется при помощи рулетки. Самое главное – нить не должна растягиваться, иначе в расчетах могут появиться ошибки;
• Готовую разметку еще раз вымеряют – параллельные стороны должны быть одинаковы по длине. Одинаковыми должны быть и диагонали, иначе углы фундамента не будут прямыми;
• Траншея должна быть шире проектной ширины фундамента на 40-60 см. С каждой стороны делают дополнительные 20-30 см, которые требуются для установки опалубки и создания дренажной засыпки. Глубина железобетонного фундамента также увеличивается на 20 см для создания дренажной подушки.

Разметка под железобетонный фундамент

После разметки траншеи можно приступать к ее рытью.

Инструменты для возведения монолитного жб фундамента

Перед закладкой фундамента желательно заранее обзавестись всеми инструментами и материалами. Для проведения строительных работ понадобятся:

• Арматурные кусачки;
• Плоскогубцы;
• Молоток;
• Рулетка;
• Болгарка;
• Станок для сгибания стержней арматуры.

Инструменты для строительных работ

Пригодится ручной инструментарий:

• Клещи;
• Пила-ножовка;
• Топор;
• Молоток;
• Гаечный ключ;
• Лом;
• Стальная щетка;
• Маховая кисть;
• Кусачки;
• Зубило.

Для возведения монолитного железобетонного фундамента потребуются следующие строительные материалы:

• Гвозди и доски;
• Бетон;
• Щиты для опалубки;
• Стальная проволока.

В зависимости от размеров фундамента, площади постройки и перечня строительных работ может меняться количество материалов.

Виды железобетонных фундаментов

В строительной сфере одними из востребованных являются именно железобетонные конструкции. Одними из наиболее распространенных считаются еврозаборы, используемые для ограждения частных владений – они отличаются привлекательным внешним видом, массивностью и прочностью.

Длительный срок эксплуатации и прочность железобетона идеально подходят для возведения фундаментов. В основе его производства лежит сложный технологический процесс армирования бетона, результатом которого являются бетонные плиты повышенной прочности, заполненные арматурным каркасом. Последний используется для придания прочности конструкции и ее предохранения от разрушения.

Монолитный и сборный железобетонный фундамент

В зависимости от способа возведения железобетонные фундаменты делятся на два вида:

1. Монолитные. Заливаются на стройплощадке и представляют собой цельные подошвы;
2. Сборные. Состоят из нескольких частей, которые крепятся друг с другом при помощи цементного раствора. Возводятся подобные конструкции из разнокалиберных бетонных плит ленточных фундаментов, которые производятся в заводских условиях.

Сравнение сборных и монолитных конструкций

Сборные и монолитные конструкции

• Сборные конструкции возводятся быстрее, но при этом самостоятельно их собрать невозможно: необходимо прибегать к услугам бригады рабочих и специальной техники. Один блок весит в среднем от 0,3 до 1,5 тонн;
• С учетом всех особенностей работ, стоимость возведения сборной конструкции на 40-50% выше по сравнению с монолитной;
• Ленточный железобетонный фундамент сборного типа в основном используется при возведении массивных построек, когда основной задачей застройщика является выполнение всех работ за один сезон. Такой тип основания используется для быстрого проведения строительных работ;
• Преимуществом сборных конструкций является то, что железобетонные плиты для фундамента отличаются высоким качеством, поскольку изготавливаются согласно нормам ГОСТ;
• Монолитные фундаменты в техническом плане предпочтительнее сборных, поскольку обладают цельной поверхностью. Прочность конструкции снижается из-за наличия в ней швов, кроме того, временные изменения затрагивают в первую очередь именно их;
• Несмотря на то, что монолитные фундаменты отличаются долговечностью и прочностью, их возведение требует слаженной и четкой работы. В противном случае может ухудшиться качество основания.

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.

ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз

Фотографии опалубки ленточного фундамента

Ленточный фундамент

В малоэтажном частном строительстве наиболее широко распространены фундаменты ленточного типа. Это, по сути, железобетонная полоса, которая тянется вдоль всего периметра здания. Она прокладывается под всеми стенами с сохранением формы и размеров по всей протяжённости.

Если сравнивать со свайными или плитными фундаментами, изготовление ленточной конструкции представляется более простым и доступным для выполнения.

В то же время, оно более трудоёмко и стоит дороже, чем сооружение столбчатого основания, для которого не требуется большого количества материалов и привлечения спецтехники.

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

• Монолитный, то есть изготовленный из бетонного раствора;
• Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

• Мелкозаглубленный – такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
• Заглубленный – основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

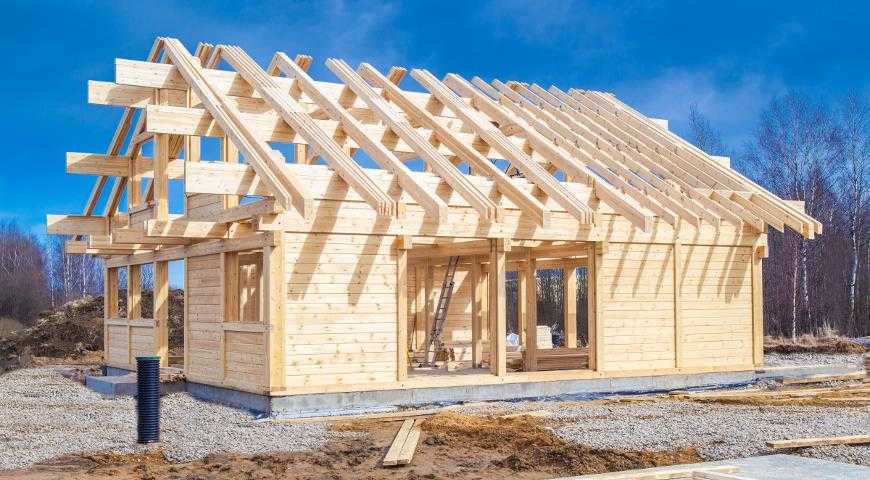

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Расчёт армирования

Предварительный расчёт арматуры можно сделать при помощи многочисленных калькуляторов, имеющихся в сети. Они разработаны на основе указанного выше СНиПа, выдают абсолютно всю необходимую информацию по заданным параметрам. От диаметра арматуры до шага хомутов и величины нахлёста при соединении стержней. Таких расчётов надо будет сделать несколько. Обязательно учесть условия, при которых будет работать ваш ленточный монолит.

Основные правила позволят залить фундамент для здания надёжно, на десятилетия.

• Диаметр продольных, рабочих арматурных элементов – от 12 мм.
• СНиП определяет, что сумма диаметров всех стержней должен быть примерно равным 0,1% площади сечения ленточного основания. Минимальное количество продольных элементов – 4. При большой высоте ленты используется 6 и более продольных стержней.
• Вертикальные и поперечные элементы, придающие конструкции жёсткость, рекомендуется выполнять из одного отрезка арматуры, выгнув его в форме рамки (так называемый хомут).
• Соединение отдельных элементов в каркас осуществляется свариванием или связыванием специальной проволокой диаметром 0,8 – 3 мм.
• Укладка каркаса производится только на подготовленную подушку.
• Металлические элементы каркаса должны быть скрыты в бетонной массе на глубину не менее (но и не более) 30 – 40 мм при забетонированной подошве. Если подошва песчаная, толщина в этом месте должна составлять 70 мм.
• Длина нахлёста или перепуска при соединении арматуры должна быть не менее 50 диаметров такого элемента при использовании вязальной проволоки.
• Расстояние между хомутами или вертикальными и поперечными стержнями в местах поворотов и примыканий не должно быть более 200 мм, на прямых участках – не больше половины высоты будущей основы.
