Железобетонный фундамент: монолитный и сборный

Общие сведения о сборных фундаментах

Ленточный фундамент является непрерывной несущей конструкцией, которая закладывается в специально подготовленные траншеи по периметру здания и в местах возведения внутренних несущих стен.

Условно фундаменты такого типа можно разделить по глубине залегания, относительно уровня промерзания грунта:

Мелкозаглубленный фундамент применяется при постройке небольших зданий, когда общая нагрузка, передаваемая основанию не слишком велика. Уровень промерзания грунта в этом случае конструкцией не достигается. Монтаж блоков в этом случае может осуществляться непосредственно на утрамбованную песчаную подушку.
Заглубленный фундамент обязателен для массивных зданий, при этом глубина его заложения должна превышать уровень промерзания. Фундаментные блоки в этом случае желательно располагать на специальных железобетонных подушках, имеющих большую ширину при меньшей высоте. Это позволяет получить более устойчивое устройство сборного ленточного фундамента.

Заглубленный ленточный фундамент

Подготовительные работы

Подготовительный этап включает в себя:

разбивку осей здания,
выполнение земляных работ.

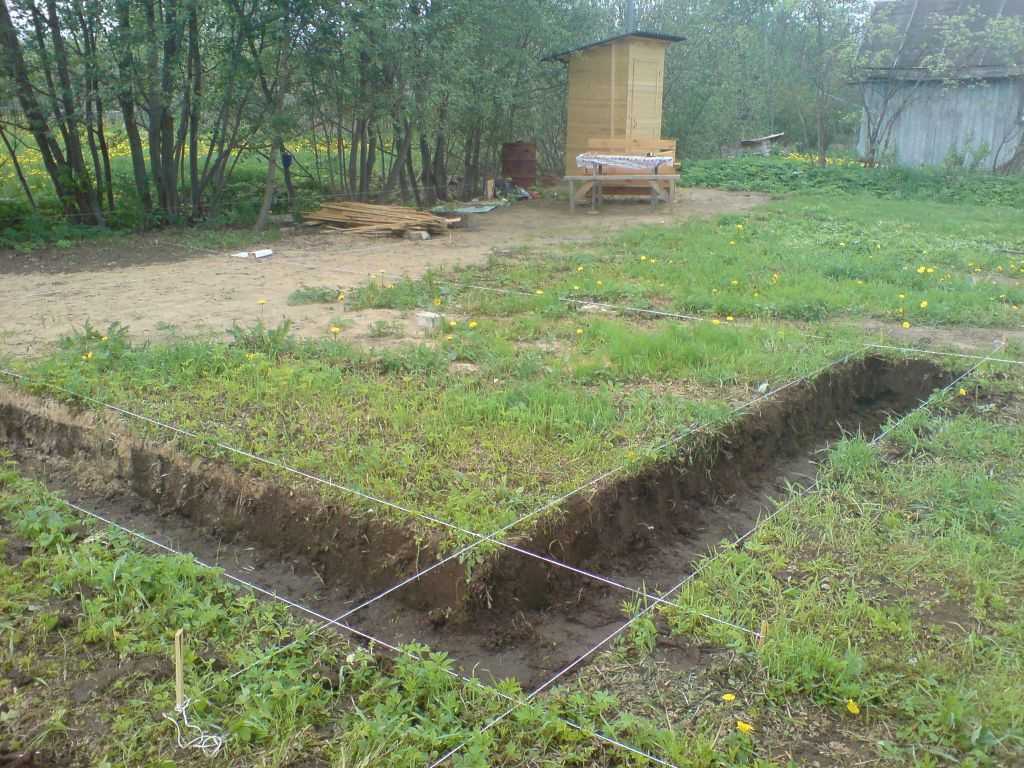

Все оси здания должны быть обозначены при помощи металлической проволоки, которая должна быть хорошо натянута. Это облегчит последующий монтаж и обеспечит прямолинейность стен будущего здания.

При разбивке следует контролировать правильность углов, они должны быть равными 90 градусам.

При значительных размерах постройки использовать для замера транспортир не получится, но правильность можно проверить простым способом. От точки пересечения двух осей (угла здания) откладывают по одной из них 3 м, а по другой 4м. При этом диагональ между этими точками должна равняться 5 метрам. Обыкновенная теорема Пифагора в действии, причем она дает достаточно точные результаты.

После этого можно приступать к земляным работам — копке траншей под фундамент ленточный сборный железобетонный. Выполнять эти работы, конечно, стоит при помощи специальной землеройной техники, но при мелком заложении фундамента вполне можно выполнить и вручную.

При этом стоит постоянно контролировать глубину траншей, при превышении требуемого значения можно подсыпать слой щебня или песка с последующей трамбовкой.

Окончательные работы по подгонке размеров траншей, выравниванию их стен производят вручную. После этого укладывается песчаная подушка — разница глубины по ней не должна превышать 10 градусов, в идеале все высотные отметки должны быть одинаковыми.

Монтаж ленточного фундамента: порядок работ

Порядок работ:

Первым делом в соответствии с проектом будущего дома делается разметка участка под фундамент. Чтобы траншеи имели ровные и четкие края, ее размечают при помощи колышков и натянутых между ними веревок. Необходимо стараться, чтобы углы траншеи были как можно ровнее.
Затем вручную или с применением специальной техники копается траншея. Ее глубина зависит от проекта дома. Чем дом будет тяжелее, тем массивней и глубже должен быть фундамент. Дно ямы необходимо максимально выровнять, отклонения по глубине по всему периметру должно быть минимальным.
Дно траншеи отсыпается речным песком. Ширина песчаной подушки должна превышать ширину плиты-подушки на 200-300 мм, а ее толщина должна быть не менее 200 мм. После окончания отсыпки песок поливается водой и утрамбовывается.
На слой песчаной подушки укладывается пласт гидроизоляции. В качестве последней может использоваться рубероид или плотная полиэтиленовая пленка.
Далее начинают укладку блоков. Первым делом на гидроизоляцию укладывается специальная плита-подушка (ФЛ). Она имеет трапециевидную форму, зауженную сверху. Благодаря большой площади нижней части, такая плита снижает давление фундамента на грунт, что снижает риск проседания здания.
После установки плит вся их поверхность стягивается армированным поясом. Для этого на поверхность плиты укладываются прутья арматуры, после чего сверху заливается бетон. Благодаря этому поясу удается под уровень выровнять поверхность плит для установки фундаментных блоков. Армирование выполняют для придачи всей системе монолитности.
Затем начинают установку блоков. Для начала устанавливают угловые блоки и те, которые будут находиться на пересечении стен. Их еще называют блоки-маяки. Между ними натягивается капроновая нить, которая будет служить ориентиром для укладки всего ряда.
Укладку блоков проводят с перевязкой. Это значит, что середина блока верхнего ряда должна приходиться на стык предыдущего. Ни в коем случае не допускается совпадение стыков блоков двух разных рядов.
Укладку выполняют на цементный раствор, который наносится на ряд и торец. После монтажа одного из блоков, правильность его положения проверяют уровнем и отвесом. Если оно неправильное, пока раствор не застыл, блок можно поправить при помощи лома. Если количество блоков не кратно размеру стен, при кладке используют доборные элементы, так называемые заглушки.
В сейсмоактивных зонах при устройстве сборного фундамента между каждым рядом блоков укладывается арматурная сетка, которая существенно увеличивает надежность конструкции. В процессе строительства фундамента обязательно необходимо оставлять технологические зазоры для проведения коммуникаций.
Если при строительстве использовались блоки с пазами, расстояние между ними заполняется раствором.
После окончания укладки всех элементов конструкции межблочные швы заделываются специальным водоотталкивающим составом, который станет препятствием прониканию влаги на цокольный этаж.
Следующим шагом монтируется верхний армирующий пояс. Для этого на поверхность блоков устанавливается опалубка, укладывается арматурная сетка и заливается раствор. Правильность поверхности армирующего пояса проверяется уровнем.
На внешнюю стену фундамента обязательно наносится слой гидроизоляции. В слишком влажном климате с обилием осадков можно нанести несколько слоев. Для этого используется битумная мастика. Ее жидкий раствор можно наносить при помощи пульверизатора. Чтобы усилить защиту от влаги, можно укрыть поверхность фундамента пленкой, однако, это еще удорожит строительство.
После окончания работ по гидроизоляции, пазухи фундамента (расстояния от блоков до слоя грунта) засыпают песком, тщательно его утрамбовывая. Для лучшего отвода влаги объем можно отсыпать глиной.
Последним этапом возведения фундамента ленточного сборного железобетонного является укладка гидроизоляции на верхний армирующий пояс, на который уже начинают класть кирпич или шлакоблок.

Габариты и вес бетонных блоков для фундамента

При выборе материала для обустройства подземного основания по сборной технологии, учитывают габариты блоков

Обратите внимание: в маркировке указываются размеры (длина*ширина*высота) в дециметрах, округленные в большую сторону

Наиболее распространенные типоразмеры:

ширина 300, 400, 500, 600 мм (3, 4, 5, 6 дм);
длина 780, 880 мм (8, 9 дм) для доборных блоков, 1180, 2380 мм (12, 24 дм) для стандартных панелей;
высота 280, 580 мм (3, 6 дм).

Реже встречаются панели, длина которых составляет 280, 380, 480, 580, 1780 мм (3, 4, 5, 6, 18 дм) и высотой 380, 480 мм (4, 5 дм). Сетка размеров бетонных блоков для фундамента ленточного типа (ФЛ) отличается от стандартной, так как изделия имеют трапециевидное сечение за счет расширенного основания.

Помимо панелей перечисленных габаритов выпускаются бетонные блоки 200х200х400 мм. Это изделия отдельного стандарта ФСБ-4, вес блоков составляет 310 кг. Они активно используются в частном домостроении.

В таблице ниже приведены основные характеристики панелей ФСБ наиболее распространенных габаритов, изготовленных из тяжелого бетона (на это указывает буква Т в маркировке).

Марка изделия	Размеры (мм)	Класс бетона	Масса изделия (кг)
длина	ширина	высота
ФБС 9.3.6-Т	880	300	580	87,5	350
ФБС 9.4.6-Т	880	400	580	87,5	470
ФБС 9.5.6-Т	880	500	580	87,5	590
ФБС 9.6.6-Т	880	600	580	87,5	700
ФБС 12.4.3-Т	1180	400	280	87,5	310
ФБС 12.5.3-Т	1180	500	280	87,5	380
ФБС 12.6.3-Т	1180	600	280	87,5	460
ФБС 12.4.6-Т	1180	400	580	87,5	640
ФБС 12.5.6-Т	1180	500	580	87,5	790
ФБС 12.6.6-Т	1180	600	580	87,5	960
ФБС 24.3.6-Т	2380	300	580	87,5	970
ФБС 24.3.6-Т	2380	400	580	87,5	1300
ФБС 24.3.6-Т	2380	500	580	87,5	1630
ФБС 24.3.6-Т	2380	600	580	87,5	1960

Вес бетонных блоков для фундамента зависит от плотности материала: к примеру, если для изготовления панелей применяется тяжелый бетон класса 75 или 100, вес изделия при тех же габаритах будет отличаться в меньшую или большую сторону от приведенного в таблице выше.

В более подробных таблицах, которые используются при расчете фундаментных оснований, фигурирует плотность материала, сечение арматуры (для армированных блоков), объем изделий и другие характеристики.

Как установить сборный железобетонный ленточный фундамент (ФБС) — видео

Кроме того, в связи с большим весом железобетонных конструкций требуется применение грузоподъемной техники. Для удобства монтажа в каждом фундаментном блоке предусмотрены грузозахватные скобы из круглой стали диаметром не менее 6 мм. Схема строповки фундаментных блоков показана на рис. 51.

Рис. 51. Схема строповки ж/б конструкций фундаментов

Грузоподъемный кран устанавливают таким образом, чтобы от его тяжести не обрушились стенки котлована. Если вылета стелы не хватает, то кран помещают непосредственно в котлован (рис. 52).

Рис. 52. Установка грузоподъемного крана для монтажа блоков-подушек

Устройство места для сооружения сборного фундамента

Для начала необходимо разметить участок, на котором будет вестись строительство, и в случае наличия неровностей почвы выровнять его, используя геодезический нивелир. После этого можно начинать рыть траншею, в которую будет уложен железобетонный фундамент, состоящий из блоков.

Сборные опоры под отдельные опоры.

Глубина ее должна быть минимум на 20 см ниже точки зимнего промерзания почвы, характерного для этого климатического пояса. Если в почве обнаруживается повышенная влажность или выход грунтовых вод, то устраивается дренаж, а сам слабый участок подсыпается гравием.

При рытье траншеи обязательно нужно учесть, что железобетонные блоки укладывать вручную невозможно, и для этого понадобится подогнать подъемный кран на автомобильном или гусеничном шасси. Поэтому по ее краям должно быть не менее 2,5-3 м свободного пространства, на которое он может заехать без риска обрушить стены траншеи. Если это невозможно по тем или иным причинам, площадку для его установки придется выделить внутри периметра ленточного фундамента, откуда он сможет доставать стрелой до любой его точки. Место, где техника будет пересекать фундамент, нужно заранее максимально усилить, желательно временно положить для этого железобетонные плиты.

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Этапы строительства сборно-монолитного ленточного фундамента

Строительство сборно-монолитного ленточного фундамента осуществляется в несколько этапов:
Съемка, планировка и разметка земельного участка
Копка траншеи
Устройство песчаной подушки или подбетонки
Устройство фундаментной ленты
Монтаж ФБС блоков
Устройство монолитного пояса
Гидроизоляция фундамента
Обратная засыпка и трамбовка

Съемка участка необходима, чтобы определить отметки высот будущего фундамента и осуществляется специалистами с соответствующим оборудованием (нивелир, теодолит). После установки отметок, производится планировка участка согласно проектной документации. Во время планировки и разметки определяется месторасположение будущего строения.

Места расположения фундаментной ленты просыпаются песком для экскаватора, а колья и веревки снимаются.

Траншею копать вручную слишком долго и трудозатратно, поэтому лучше воспользоваться услугами экскаватора. Но вручную выполняется корректировка траншеи со сверкой диагоналей, так как экскаватор не способен выкопать ее идеально четко. Ширина траншеи делается достаточной, чтобы получить возможность устанавливать опалубку и выполнять впоследствии гидроизоляцию фундамента. Дно траншеи выравнивается и снова проверяются высоты. Подготовка под фундаментную ленту выполняется из бетона марки В-7,5 или утрамбованного песка.

Строительство фундаментной ленты начинается с вязки и установки арматурного каркаса. Его размеры, связки и геометрия отражаются в проектной документации. Когда каркас готов и установлен, производится сборка и монтаж съемной опалубки их деревянной доски. Опалубка устанавливается в траншею, создавая габариты будущей фундаментной ленты. Арматурный каркас приподнимается на 50 мм на кусочках битого кирпича. Между собой щиты опалубки должны надежно скрепляться, иначе бетон может ее выдавить или вовсе развалить. Для дополнительной крепости снаружи опалубки устанавливаются распорки и вбиваются арматурные колья.

После приема и застывания бетона опалубка снимается.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент под дом обладает множеством преимуществ по сравнению с другими разновидностями:

Высокая несущая способность и равномерное распределение нагрузок от здания на грунтовое основание.
Несложная технология строительства – главное правильно разметить расположение ленты и соблюдать все технологические аспекты.
Несколько разновидностей по конструкции и глубине заложения – позволяет подобрать оптимально подходящую конструкцию для конкретных условий.
Долговечность – при условии качественного выполнения гидро- и теплоизоляционных работ.

Рисунок 2. Железобетонная лента в разрезе

Зная все плюсы и минусы ленточного фундамента, вы сможете легко определить целесообразность его сооружения в конкретно вашем случае. Основной его недостаток заключается в том, что он относительно дорогостоящий, поэтому для легких строений обычно используют его незаглубленные разновидности или отдают предпочтение другому типу основания. Например, для беседок, сараев, хозпостроек и других малых и неответственных строений гораздо выгоднее построить столбчатый фундамент.

Среди других недостатков:

большие объемы земляных работ;
длительное время созревания бетона после заливки;
невозможность сооружения на слабонесущих и обводненных грунтах.

Устройство сборного ленточного основания

Такой фундамент обустраивается в 2 этапа: подготовка и установка блоков.

Подготовка

Течение правильного строительного процесса невозможно, если предварительно не составлен чертеж, схемы, в которых будет указано все детали проводимой работы

Нужно обратить внимание, чтобы чертеж был составлен правильно, и вся информация была понятной – необходимо для точного соблюдения важных моментов. Также нужно точно определить параметры траншеи под фундамент: ширина, длина, глубина

После того как изучен чертеж и необходимые параметры траншеи, проводятся разметочные работы, а после – выемка грунта. Нужно постараться, чтобы после окончания этого процесса дно ямы обладало максимальной прочностью. Когда траншея готова, ставят колышки из дерева, способствующие определению глубины основания.

Проводится монтаж опорной подушки. Она должна представлять из себя двадцати сантиметровый слой утрамбованного песка, на который будет сверху ложиться железобетонный блок.

Монтаж блоков

Схема расположения элементов сборного основания

Блоки при сооружении ленточного основания устанавливаются перпендикулярно к разбивочным осям по двум направлениям. Чтобы все выполнить правильно, нужно иметь чертеж и выполнять все процессы, создавая результат работы, максимально приближенный к указанным в нем требованиям.

Осевые риски оснований необходимо совместить с закрепленными ориентирами. Для этого до начала монтажа опорных элементов, по углам возводимого сооружения и в местах пересечения осей проводят монтаж блоков-маячков. Чтобы их установить ровно необходимо использовать специальную технику для геодезических исчислений. Только после этого можно проводить устройство основания, укладывая блоки.

При монтаже блока ориентируются на обрез предыдущего ряда (низ) и на разбивочную ось (верх). Свободное вертикальное пространство между элементами заполняется раствором, уплотненным армирующими стержнями диаметром около 0.2 см. Нужно проследить, чтобы лишний цемент убирался до затвердевания – упростит укладку гидроизолирующего материала.

Схема гидроизоляции ленточного основания

Блоки с наружной стороны защищаются с помощью гидроизоляции. Если этого не сделать – грунтовые воды их разрушат и в жилье будет проникать влага.

При прокладывании коммуникационных узлов сооружения, проходящих через элементы фундамента, пустующее отверстие между ними и стеной должно быть герметизировано. Для этого можно использовать просмоленную паклю.

Пошаговая инструкция по монтажу

Начиная обустройство фундамента, чертежи нужно подготовить заранее, указав все важные параметры и рабочие моменты.

Среди основных этапов строительства выделяют:

Подготовку стройплощадки.
Выкапывание углубления.
Установку опалубки.
Проведение армирования.
Заливку бетонной смеси в опалубку.
Монтаж гидроизоляционных слоев.
Завершающие этапы.

Подготовка траншеи

На начальных этапах выполняется разметка ленты и выкапывание траншеи. По периметру постройки закрепляются деревянные колышки, а между ними протягиваются веревки. Если площадка неровная и имеет наклон, ее нужно выровнять бульдозером, поскольку применение лопаты потребует больших затрат времени и усилий. Еще специальная техника может снять верхний слой почвы.

Дальше необходимо прокопать траншею, отбрасывая землю как можно дальше. Такой подход позволит избежать осыпания земли и сэкономит силы.

Дно углубления выравнивается по горизонтали с помощью гидроуровня. В заданных точках устанавливается нить. Участки с отклонениями от уровня корректируются.

Подушка под основание

На дно ямы помещается песок, отсыпку делают слоем в 25 см. Остатки земли убираются. С целью обеспечения защиты фундамента от влаги и повышения устойчивости можно засыпать дно гравием. Подобная подушка присутствует практически во всех случаях и увеличивает срок службы основания.

Если на этапе формирования траншеи пошел сильный дождь, переходить к следующим действиям запрещено. При наличии глинистой почвы, лишнюю воду можно откачать. В противном случае нужно дождаться, пока дно не высохнет.

На этом земляные работы завершаются. Следующие мероприятия выполняются тяжелой техникой. Услуги манипулятора оплачиваются посуточно, поэтому надо заранее рассчитать количество дней, необходимых для проведения работы быстро. При отсутствии навыков в управлении машиной лучше вызвать специалиста.

Укладка блоков

Чтобы провести монтаж блоков бетона, необходимо воспользоваться специальными инструментами и помощью специалистов. При отсутствии опыта в выполнении такой работы, лучше сразу доверить ее профессионалу, который является оператором манипулятора.

Поскольку специальная тяжелая техника обладает большими габаритами, необходимо заранее предусмотреть место ее въезда на участок, чтобы исключить «мертвые зоны» в процессе укладки. Избегайте работы на критическом вылете стрелы, поскольку это снизит грузоподъемность и устойчивость конструкции.

При монтаже нужно предварительно выровнять песок, применяя длинный уровень. Оптимальная длина блока составляет 2,4 м. Подобные мероприятия нужно проводить вдвоем, поскольку установка тяжелых конструкций является опасной и сложной.

Каждый блок должен размещаться по линии без изгибов и изломов. При возникновении подобных неприятностей, нужно поднять блоки и исправить ошибки.

Укладка начинается с углов постройки с осторожным опусканием блока. По мере ослабления натяжения тросов, нужно проверить пространственное положение. На каждом этапе монтажа нужно придерживаться правил безопасности и быть внимательным.

Поскольку на рынке предлагаются разные типоразмеры готовых блоков, необходимо заранее рассчитать эти параметры, чтобы не пришлось резать их в процессе укладки. Если были допущены ошибки, понадобится осуществить резку. Для этого действия используется мощная болгарка с прочным режущим диском.

Каждый ряд блоков фиксируется методом обвязки. При этом рекомендуется размещать стыки посередине блоков следующего ряда. С помощью кувалды следует загнуть стропильные петли из катанки. Дальше нужно подготовить цементно-песчаную смесь и залить ее в щель.

Состояние каждого блока проверяется отдельно. При наличии сильных погрешностей понадобится подсыпать или убрать песок

Важно быть осторожным, чтобы не повредить конструкцию. Если вы не уверены в качестве крепления первого ряда, не стоит переходить к монтажу второго, поскольку исправить недочеты в будущем будет непросто

Верхний ряд размещается на стяжку из цемента и песка толщиной 2-3 см. Выравнивание раствора должно быть максимально тщательным.

На этапе укладки не забывайте предусматривать отверстия для прокладки коммуникаций и отвода жидкости. Лучше приобрести готовые блоковые элементы с проделанными отверстиями разного диаметра. При отсутствии такой возможности стоит оставлять небольшое расстояние между блоками, вставляя в них отрезки пластиковых труб. Высота отверстий указывается в чертежах.

Из каких элементов состоит такой фундамент

Схема устройства ленточного прерывистого фундамента.

Фундаментная подушка. Считается ключевой частью основания, т.к. именно на нее ложится основная нагрузка от здания. Производится в форме удлиненной трапеции. Внутри предусмотрена соединительная несущая арматура, размеры могут существенно отличаться в зависимости от надежности и прочности. В производстве подушек используется только лучший армирующий материал и бетоны класса не менее В-12,5.
Фундаментные блоки. Это параллелепипеды из бетона с дополнительным армированием. Тут используется бетон класса В-7,5-В-15. По сторонам блоков есть конструктивные пазы, а поэтому блоки соединяются между собой по принципу пазла. Размеры разнятся, как и структура бетона и армирования.

Достоинства и недостатки монолитного фундамента

Для монолитного железобетонного фундамента характерны следующие преимущества:

Огнеупорность;
Возможность самостоятельного возведения;
Отсутствие необходимости в использовании дополнительной техники;
Противостоит окислению и коррозии;
Длительный срок эксплуатации;
Быстрое возведение;
Сопротивляемость нагрузкам;
Увеличение прочностных характеристик с течением времени;
Невысокая стоимость работ.

Устойчивость к механическим нагрузкам

Монолитный фундамент

Монолитная конструкция отличается минимальным количеством швов, что придает ей дополнительную устойчивость к нагрузкам и прочность.

Устойчивость к окислению

Слой бетона, покрывающий армирующую конструкцию, продлевает срок эксплуатации монолитного фундамента. Долговечность железобетона также зависит от химического воздействия раствора, который основывается на гидролитическом отделении щелочи во время отвердевания.

Устойчивость к коррозии

Основной причиной коррозии железобетона является разрушение слоя бетона, что сказывается на прочностных характеристиках. Использование специальных добавок и марок цемента позволяет предупредить коррозию, улучшить сцепление раствора с арматурой и повысить водонепроницаемость.

Увеличение плотности фундамента с течением времени

Специальный состав железобетона под воздействием воды не только сохраняет свою прочность, но и увеличивает ее.

https://youtube.com/watch?v=1KDGLczoD3Y

Несмотря на все преимущества, у железобетонного монолитного фундамента имеются своим недостатки:

Трудоемкий процесс возведения опалубки;
Слишком большой вес конструкции;
Потребность в звукоизоляции;
Вероятность появления трещин и дефектов;
Сложный демонтаж;
Необходимость возведения мощного фундамента для монолитной постройки;
Если строительные работы ведутся в холодное время года, бетон требует подогрева;
Необходимость в дополнительной теплоизоляции постройки;
Требуется дополнительный уход за железобетоном во время его застывания.

Низкий уровень воздухопроницаемости

Железобетонный фундамент отличается низким уровнем воздухопроницаемости, что не позволяет стенам «дышать». Из-за этого на начальных этапах строительства приходится прокладывать мощную вентиляционную систему.

Большой вес конструкции

Монолитные конструкции обладают большим весом, что не самым лучшим образом сказывается на стоимости строительных работ. Такие постройки требуют возведения мощного фундамента и проведения геологических изысканий.

Методология расчета параметров фундамента

Непосредственно технология возведения ленточных фундаментов включает в себя проведение целого комплекса строительных работ. На предварительном этапе до момента устройства конструкции необходимо вырыть траншеи, провести планировку их дна, залить бетоном. Подготовка площадки завершается армированием траншеи.

Выполнение всех этих мероприятий возможно сразу после того, как произведен расчет основных параметров будущей конструкции. Так при расчете глубины и ширины основания необходимо ориентироваться на тип почвы, глубину промерзания грунта, массу, размеры и функциональную нагрузку будущего здания.

Для качественного определения глубины промерзания грунта имеет значение влажность почвы в месте строительства, минимальная температура воздуха в данной местности и степень выраженности (толщина) снежного покрова в соответствующее время года.

Армирование основания

Существует определенный гост, согласно которому выполняется возведение фундаментов для тех или иных типов зданий в зависимости от типа почв при прочих равных условиях. Так при возведении фундамента на пучинистом грунте общепринятой является глубина не менее предварительно вычисленного расстояния, на которое промерзает почва на данном участке. На крупнообломочных почвах с пылевато-глинистыми примесями, на мелких или пылеватых песчаниках, а также на глинистых грунтах (то есть на всех видах условно непучинистых почв) при промерзании до 1 м – глубина закладки составляет до 0,5 м, при промерзании почвы до 1,5 – фундамент должен быть заложен на глубину от 0,75 м, если же глубина промерзания составляет от 1,5 до 2,5 м, то глубина заложения не должна быть менее 1 м.

Ленточный сборный фундамент может иметь самые разнообразные размеры, в зависимости от совокупности основных параметров

Для обеспечения долговечности и надежности возводимого сооружения в расчетах нужно уделить большое внимание проработке проекта отведения атмосферных и поверхностных вод, поскольку это обеспечит защиту основания от избыточного увлажнения

При учете всех указанных факторов, средние сроки службы сборных ленточных фундаментов в среднем составляют:

Для монолитных бетонных и бутовых – не менее 150 лет;
Для кирпичных лент – от 30 до 50 лет;
Для сборных бетонных – более 50-75 лет.

Также для правильного расчета и дальнейшего создания качественного проекта важно заранее проанализировать и оценить ряд технических параметров. К ним относятся ширина стен, высота заливки, общая площадь и непосредственно периметр возводимого помещения

Учтенные в совокупности, эти данные позволяют точно вычислить объем и необходимое количество строительных материалов для его возведения.
