Параметры блоков из ячеистого бетона: виды, свойства, область применения

Виды газоблоков

Строительные — стеновые и перегородочные блоки — из газобетона могут быть в виде параллелепипеда с ровными гранями или со сформированной пазогребневой системой на боках. Второй вариант делают, если размеры газобетонных блоков ближе к крупным: при ширине от 200 мм. В крупных блоках часто делают дополнительные отверстия — для удобства переноски. Это действительно делает работу проще.

Основные виды и размеры газобетонных блоков

Есть еще блоки U-образной формы для сооружения армирующих поясов. В углубления, сформированные стенками блока укладывается арматура, все заливается бетоном.

Виды пеноблоков

По показателям плотности выделяют:

  1. Теплоизоляционные блоки марки D400 и D500. Используют для утепления внутренних стеновых панелей, не относящихся к несущим конструкциям. Вес одного блока в пределах 11-18 кг, в зависимости от размера.
  2. Конструкционно-теплоизоляционные блоки марки D600-D1000. Используют при возведении несущих стеновых конструкций зданий не выше 2-го этажа. Вес одного блока в пределах 23-34 кг.
  3. Конструкционные блоки марки D1100 и D1200. Используют для сооружения несущих стен и перекрытий выше 2-го этажа. Вес одного блока в пределах 39-46 кг.

Таблица: Виды пеноблоков по плотности и их эксплуатационные характеристики

Вид ячеистого бетона Коэффициент теплопроводности, (Вт/(м?°C)) Класс прочности на сжатие, МПа
Теплоизоляционный D400, D500 0,048-0,11 0,75-1,0
Конструкционно-теплоизоляционный D600-D1000 0,12-0,26 2,6-7,6
Конструкционный D1100, D1200 0,28-0,38 10,0-12,4

По технологии производства выделяют:

  • Формованные изделия производятся в специальных формах с перегородками, при этом точность габаритов понижается.
  • Нарезные изделия формируются посредством нарезки сырой массы стальной проволокой. Изделие на выходе имеет целостные кромки и чёткую геометрию.
  • Армированные изделия получают при добавлении полипропиленовой фибры в сырьевую смесь для увеличения прочности.

Размеры газобетонных блоков по ГОСТу 31360-2007 и 21520-89

Как часто бывает, действует сразу несколько нормативных документов, что создает определенную путаницу в маркировке. Кроме того, размеры газобетонных блоков также этими нормативами определяются по-разному. Более старый стандарт прописывает точные значения в миллиметрах по длине, ширине и высоте блока. В нем также введены различия для кладки на растворе или на клею. На растворе шов получается больше, размеры блоков меньше. Под укладку на клей толщина шва меньше, блоки больше.

Размеры газобетонных блоков по старому стандарту

Сам размер блока кодируется римской цифрой. Это, конечно, неудобно. Необходимо помнить соответствие или иметь при себе таблицу соответствия. Кроме того, возросшие требования к энергоэффективности домов, привели к тому, что ячеистый бетон кладут только на клей. Цементный раствор не применяют, так как он является мостиком холода в кладке, ухудшая тем самым общую характеристику стены. Пример маркировки по старому стандарту: I-В2,5D500F35-2. Это значит, что блок первого типоразмера (188*300*588 мм), прочностью на сжатие B2,5, средней плотностью D500 и морозостойкостью F35, категории точности 2.

Наиболее распространенные размеры газобетонных блоков

Новый ГОСТ просто вводит два понятия: газобетонного блока и плиты. Для каждого из них определяются максимальные размеры. Точные же габариты не определяют.

Максимальные размеры газобетонных блоков и плит согласно новому стандарту

Маркировка по новому стандарту проще. Должны указываться размеры блока в миллиметрах. Например, Блок I / 600×300×200 / D500 / В2,5 / F25. Тут категория (допустимая погрешность в размерах обозначается римской цифрой I или II) перенесена в начало, изменен порядок следования характеристик, но их перечень остался прежним.

Категория предельных отклонений

Оба стандарта прописывают возможные отклонения по размерам и дефекты в виде нарушения прямоугольности, искривления ребер и граней, сколов. Эти дефекты влияют на категорию блока. Раньше их было три: одна для кладки на клею, две для кладки на растворе. Новый стандарт описывает только две категории.

Предельные отклонения от размеров газобетонных блоков

В общем и целом, предельные отклонения невелики по обоим стандартам. Но большая точность у пеноблоков первой категории. Точная геометрия — меньший расход дорогого клея. Но даже с материалом второго класса можно добиться малого расхода. Правда, это потребует дополнительных усилий и затрат по времени. Секрет прост — слишком большие блоки подтесывают при помощи обычного рубанка, подгоняя размеры.

Изготовление венцов и перемычек

Без конструктивных элементов, усиливающих стены, не возможно строительство здания. Над дверными и оконными проемами сооружают перемычки, а венец – на уровне перекрытия. Конструкция этих элементов зависит от конструкции стены.

Чтобы венец, усиливающий стену на уровне перекрытия, не стал мостиком холода, его необходимо утеплять. Таких проблем не возникает, если стены многослойные, поскольку они всегда имеют утеплительный слой. В однослойных стенах венец утепляется специальными плитами из ячеистого бетона с прикрепленным слоем утеплителя.

Перемычку в однослойной стене проще всего выполнить из сборных элементов – балки из армированного ячеистого бетона, которую устанавливают на проем с минимум 20-сантиметровым напуском с каждой стороны. Есть также возможность сооружения перемычки по месту при помощи U-элементов из ячеистого бетона, одновременно служащих опалубкой для железобетонной балки. Изнутри балка дополнительно утепляется пенополистиролом или минеральной ватой со стороны, обращенной наружу. Для двухслойных стен нет необходимости утеплять такую перемычку изнутри.

Перемычка в трехслойной стене выполняется как для несущего, так и для лицевого слоя. В первом случае это монолитная железобетонная балка (возможно с Г-образным элементом); во втором – стальной уголок либо специальные армирующие элементы Murfor, используемые при кирпичной лицевой кладке.

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Изделия в зависимости от плотности (объемной массы) подразделяют на марки 350 и 400, условно обозначаемые А и Б.

1.2. Размеры изделий должны быть:

— длина . от 500 до 1000 мм

— ширина . 400, 500 и 600 мм

— толщина . от 80 до 240 мм

Размеры по длине должны быть кратными 100, по толщине — 20.

1.3. Условное обозначение изделий должно состоять из буквенного обозначения изделия и размеров по длине, ширине и толщине в сантиметрах, разделяемых точками.

Пример условного обозначения изделия марки 350, длиной 100, шириной 50 и толщиной 8 см:

То же, марки 400, длиной 80, шириной 40 и толщиной 16 см:

Области использования

Выпуск изделий из ячеистого бетона предусматривает широкий спектр железобетонных конструкций:

  • стеновые панели;
  • плиты перекрытия железобетонные;
  • брусковые и лотковые перемычки;
  • кирпич пустотелый;
  • теплоизоляционные материалы;
  • теплая керамика (пористый керамоблок);
  • кладочные блоки.

В индивидуальном строительстве наиболее востребованы пенобетонные и газобетонные блоки. Наружная стена дома, сложенная из пористых изделий, обладает хорошей несущей способностью. Размеры и прочностные характеристики материала позволяют возводить здания любой формы и различного функционального назначения.

Легкие бетоны также используют при реконструкции сооружений, когда нужно увеличить этажность постройки без усиления существующих фундаментов.

Категории изделий

Пористые бетоны различаются плотностью и теплоизоляционными свойствами.

На основании этих характеристик их можно разделить на 3 категории:

  • теплоизоляционные материалы;
  • теплоизоляционно-конструкционные;
  • конструкционные.

Бетоны плотностью D300-D500 принято использовать только в качестве утеплителя. Нормативная эксплуатационная нагрузка таких изделий находится на низком уровне, что не позволяет их применение для кладки стен и перегородок.

Блоки плотностью D600-D900 являются основным строительным материалом для возведения наружных и внутренних конструкций. Они предназначены для строительства жилых и общественных зданий высотой до 3 этажей.

Конструкционный пористый бетон D1000-D1200 обладает самыми высокими прочностными характеристиками. Он широко используется для производства сборного железобетона, кладочных и фундаментных блоков, плит покрытий и др.

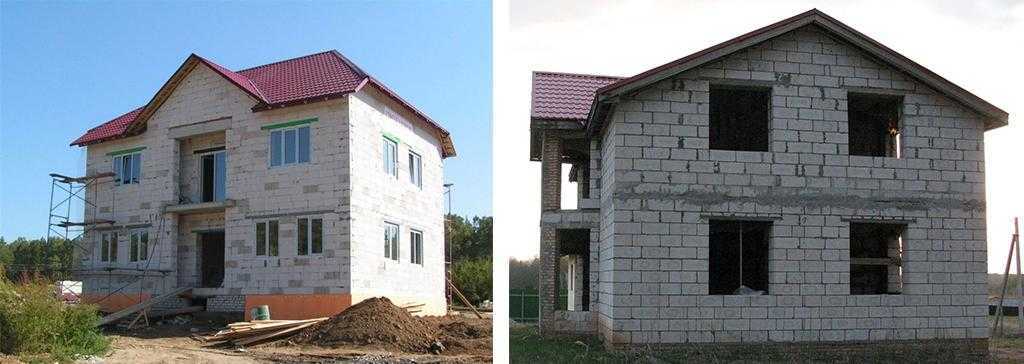

Материалы из пористого бетона хорошо подходят для возведения одно- и двухэтажных жилых строений.

Применение

Ячеистые бетоны применяются в следующих сферах строительного производства:

  1. Монолитное домостроение.
  2. Производство штучных конструкционных и декоративных изделий.
  3. Теплоизоляция инженерных сетей, кровли и наружных стен зданий.

Помимо строительства, дробленый пористый бетон совместно с навозом служит для удобрения почвы. На животноводческих фермах материал используется в качестве теплой подстилки для скота.

Виды и свойства материала

Поризованные бетоны классифицируется по способу получения ячеистой структуры и виду вяжущего компонента.

Автоклавные ячеистые бетоны разделяются на цементные и бесцементные:

  • цементные — газобетон, пенобетон;
  • известковые — газосиликат, пеносиликат;
  • магнезиальное связующее — газомагнезит, пеномагнезит;
  • гипсовая основа — газогипс, пеногипс.

Физико-механические свойства материалов зависят от удельного веса бетона, минералогического состава вяжущего компонента, типа кремнеземистого наполнителя и условий автоклавной термообработки.

По плотности и теплопроводности

Главная задача проектирования пористого бетона состоит в том, чтобы обеспечить оптимальную плотность материала при минимальном расходе вяжущего вещества и порообразователя. При этом структура конструкций должна состоять из мелких ячеек овальной формы.

В результате обеспечиваются оптимальные условия для образования пористой структуры раствора. Чем меньше размер ячеек, тем выше плотность материала.

Высокая плотность бетона снижает теплопроводность строительных конструкций. Большая пористость и низкие показатели теплопроводности повышают теплоизоляционные свойства материалов.

По способу твердения

По способу набора прочности ячеистые бетоны делятся на изделия естественной и автоклавной сушки. Твердение в автоклавах протекает при температуре 170-20 °С в насыщенной водяным паром среде, при избыточном давлении 0,9-1,3 МПа.

У бетонов безавтоклавного твердения линейная усадка достигает 3,5 мм/м. У автоклавных — 0,3-0,8 мм/м.

К тому же прочность бетонов, прошедших термообработку, в 8-10 раз выше, чем у изделий естественного твердения.

Прочностные характеристики


Прочность материала зависит от вида используемого вяжущего и заполнителей.

Прочность зависит от характера пористости структуры материала и силы сцепления межпоровых оболочек. Показатели бетонов по прочности на растяжение-сжатие определяются коэффициентами вариации. Средние значения индекса для ячеистых материалов не должны превышать 15%.

Средством улучшения прочностных характеристик является уменьшение В/Т и применение вибрационных технологий в процессе приготовления и вспучивания смесей. Вибрация вызывает повышение пластичности и подвижности цементного теста, что помогает снизить показатели водотвердого отношения и повысить прочность бетона.

Другим методом повышения прочности является армирование раствора фибрами. Такой способ позволяет получить изделия прочностью более 70 кг/см².

Водопоглощение и морозостойкость

Водопоглощение пористых материалов зависит от типа вяжущего ингредиента. Для цементных бетонов это 35% от объема вещества в растворе, для силикатных — 40-45%. Изделия с такими параметрами рекомендуют использовать только во внутренних помещениях, где влажность воздуха не превышает 50%.

Для увеличения влагостойкости материалов применяют модифицирующие добавки. Эксплуатируемые сооружения защищают гидрофобными покрытиями. Нормативная эксплуатационная влажность наружных конструкций должна быть на уровне 5%.

От величины водопоглощения зависит морозостойкость бетонов, которая после проведения рекомендуемых защитных мероприятий может достигать 25-100 циклов.


Среди множества преимуществ данного типа бетона можно выделить геометрическую точность блочных материалов.

Точность геометрических размеров

За счет модернизации технологии производства и применения современного оборудования удалось добиться минимальной погрешности геометрических размеров изделий. Прямолинейность стеновых блоков дает возможность применять вместо цементно-песчаного раствора клеевые составы. Такой подход позволил сократить трудоемкость работ и увеличить скорость кладки почти в 2 раза.

Усадка

Усадочные деформации — это следствие процесса твердения бетона, приводящего к сокращению структуры и уменьшению объема смесей. Установлено, что усадка автоклавного бетона при относительной влажности среды 60-80% и температуре до 20 °С интенсивно протекает в течение 60 суток, а затем прекращается.

На величину деформаций оказывают влияние технические условия термообработки. Чем выше температура прогрева, тем ниже усадка бетона.

Набухание и сжатие структуры ячеистых материалов можно сократить за счет введения в состав смесей 15-30% заполнителей (керамзита, доменного шлака и др.).

Ячеистый бетон или кирпич?

Блоки из ячеистых бетонов – популярный материал по доступной цене, имеющих пористую структуру, доступны для всех сегодня, цена на материал доступна, кирпич все также используется в строительстве. Чтобы объяснить это, нужно сравнить основные свойства материалов:

  • Вес. Газо- и пенобетон имеют меньшую массу, что значительно снижает затраты на возведение фундамента. Для таких объектов подходит столбчатый тип, когда для кирпичного дома нужен ленточный или плиточный фундамент, который стоит намного дороже.
  • Прочность на сжатие (максимальное количество килограмм веса на 1 квадратный сантиметр строительного блока без его разрушения). Кирпич имеет более высокий предел, поэтому, если при строительстве дома планируются бетонные плиты для перекрытия, лучше использовать именно этот материал для несущих конструкций. Как вариант, использование более прочного газобетона с армопоясами, но он будет намного дороже.
  • Водопоглощение (количество воды, которую способен вобрать материал). Чем больше влажность материала, тем хуже становятся его характеристики. Данный показатель выше у кирпича.
  • Теплопроводность. Свойство влияет на то, сколько нужно тепла для обогрева дома. Здесь ячеистый бетон является безоговорочным лидером.
  • Огнестойкость (способность сохранения функций и вида под воздействием огня). Кирпич и ячеистый бетон относятся к первому классу по огнестойкости.
  • Морозостойкость. Данный критерий на практике определяет долговечность материала, сохранность первоначальных характеристик. Пено- и газобетонные блоки имеют более высокие показатели.

Невозможно однозначно сказать, какой материал (кирпич, пено- или газобетон) будет лучшим для возведения дома. Каждый материал имеет как преимущества, так и недостатки, поэтому выбор зависит от конкретных строительных задач, которые должны решаться при реализации проекта.

Сравнение кирпича и ячеистого бетона

Блоки из ячеистого бетона из-за прочности, легкости и экологической чистоты позволяют значительно ускорить процесс строительства несущих конструкций, обеспечивают экономию на энергоресурсах, уменьшают количество привлекаемой тяжелой техники.

Физико-механические, технические и иные свойства изделий

А теперь рассмотрим при помощи таблицы физико-механические показатели свойств ячеистого бетона, продиктованные гост 25485 89 бетоны ячеистые технические условия.

Таблица 2. Физико-механические свойства ячеистых бетонов:

Вид бетона, в соответствии с классификацией в зависимости от плотности Марка по плотности Неавтоклавный бетон Автоклавный бетон
Морозостойкость, циклов Прочность на сжатие, класс Морозостойкость, циклов Прочность на сжатие, класс
Теплоизоляционный ячеистый бетон Д300-Д500 Для теплоизоляционного ячеистого бетона не установлен В0,5-В1 Не установлен В0,5-В1,5
Конструкционно-теплоизоляционный Д500-Д900 15-75 В1-В3,5 15-100 В1-В7,5
Конструкционный Д1000-Д1200 15-50 В5-В12,5 15-50 В7,5-В15

Как видно из таблицы, автоклавный ячеистый бетон по своим физико-механическим свойствам превосходит неавтоклавный. Это обусловлено особой технологией производства.

Специалисты рекомендуют отдавать предпочтение именно ячеистым бетонам синтезного твердения. Они более долговечны, надежны, а здание, возведенное из такого материала, будет обладать наиболее высокими эксплуатационными характеристиками.

Теперь стоит взглянуть и на физико-технические показатели на ячеистый бетон — гост 25485-89 диктует обязательно наличие следующих числовых значений у изделий.

Таблица 3. Физико-технические показатели изделий из ячеистого бетона:

Вид ячеистого бетона Марка плотности Теплопроводность бетона Паропроницаемость Влажность бетона в % сорбционная, при влажности воздуха от 75-97%
Теплоизоляционный Д300-Д500 0,08-0,1 0,18-0,26 8-18
Конструкционно-теплоизоляционный Д500-Д900 0,1-0,24 0,11-0,20 8-22
Конструкционный Д1000-Д1200 0,23-0,38 0,8-0,11 10-22
  • В соответствии с данными показателями, становится очевидным, что при увеличении плотности, теплопроводность ячеистого бетона, а также его паропроницаемость и сорбционная влажность также изменяются.
  • Отдельно стоит отметить показатели усадки ячеистых бетонов. Они также напрямую зависят от плотности и вида ячеистого бетона.
  • Так, для автоклавного газобетона плотностью 600-1200, изготовленного на основе песка, числовое значение усадки не должно превышать 0,5 мм/м2 площади.
  • Для изделий, кремнеземистый компонент которых отличается от вышеуказанного, максимальное значение равно 0,7 мм/ м2.
  • Неавтоклавному газобетону, плотностью 600-1200, позволено больше – до 3 мм/м2.

Усадка, в первую очередь, указывает на трещиностойкость ячеистых бетонов. Чем выше показатель, тем больше вероятность проявления на поверхности трещин, что, несомненно, напрямую влияет на долговечность и эксплуатационные характеристики материала.

Еще одним немаловажным показателем, установленным технической документацией, является отпускная влажность.

В зависимости от кремнеземистого компонента ее значение равно:

  1. 25% для изделий на основе песка;
  2. 35% для изделий на основе золы и иных вторичных продуктах промышленности.

Все вышеперечисленные свойства подлежат контролю в соответствии с ГОСТ, в котором также описаны основные правила приемки.

Точность геометрических размеров

Такой параметр, как геометрические размеры очень важен для любого материала. Если говорить о ячеистых бетонах, то этот параметр является чуть ли не важнейшим при выборе строительного материала.

Газобетон отличается завидными параметрами. Каждый блок геометрически точен. Чего нельзя сказать о пенобетонных изделиях. В большинстве своем можно наблюдать сильную осадку или же «шапку» на верхней части блоков. Подобные неточности вынуждают делать довольно толстые кладочные швы, которые приводят к промерзанию стен.

Такой недостаток обуславливается технологией изготовления блоков. Просадка или вспучивание часто наблюдаются у литых блоков, выдержанных в естественных условиях. Но, резанные пеноблоки автоклавного твердения не подвержены таким недостаткам.

Газобетонные блоки – плюсы и минусы

Какими достоинствами обладает газобетон и какие недостатки свойственны.

Преимущества:

малый вес. Газоблок D500 со стандартными габаритами 300х250х600 мм весит 30 кг. Для сравнения, такой же объем кирпичей (а это 22 шт. с размерами 60х125х250) весит 100 кг. Т.е., увеличивается скорость работ, и снижаются требования к фундаменту;

удобство обработки. Материал легко режется обычной ручной пилой с победитовой напайкой;

огнестойкость. Предел устойчивости к прямому воздействию огня составляет 4-7 часов (в зависимости от марки и толщины);

доступная стоимость.

Сторонники и противники приводят разные аргументы (активное обсуждение на форумах, отзывы), ссылаясь при этом на опыт, личное использование и рекламные буклеты. Предлагаем разобраться, с основными утверждениями о газобетоне, чтобы быть уверенным в своем выборе:

Безопасность газобетона – опасен для здоровья или нет?

Показатель радиоактивного фона 54 Бк/г при допустимой в жилищном строительстве норме в 370 Бк/г. Согласно ГОСТу 30108-94* «Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов». В соответствие с ГОСТом:

Гигроскопичность газобетона – впитывает воду или нет?

Способность поглощать влагу проще продемонстрировать на примере. Один из пользователей провел тест на впитываемость газобетона. Кубик размерами 95х80х95 мм, весом в 592 гр. и плотность в 800 кг/м.куб. поместили в емкость с водой. Опытный образец полностью погрузился в воду через 12 часов. Через 18 часов с момента погружения кубик уже весил на 277 гр. больше. Т.е. он набрал 47% воды от своей массы. Очевидно, что увеличилась его плотность. Следовательно, увеличится и нагрузка на фундамент. При этом кубик изменил цвет. После извлечения, исходные свойства вернулись подопытному образцу через 8 суток.

Этот пример иллюстрирует, что газобетон чрезвычайно гигроскопичен, а значит, нуждается в обязательной внешней отделке. Помимо давления на фундамент, вода в блоке может замерзнуть и распереть часть газобетонной кладки.

Зависимость теплопроводности от плотности газобетона

Хрупкость газобетона – крошится или нет?

Да, крошится. Но, данный недостаток легко устраняется дополнительной армировкой конструкции, которая производится непосредственно в процессе строительства. Кроме того, увеличение плотности блока влечет за собой повышение его прочность и теплопроводности, как это показано на рисунке.

Химическая агрессивность

В состав газобетона входит известь, что может вызвать окисление и коррозию армирующего металла. Выход – в защите металла или использовании полимерных связей.

Растрескивание при усадке

Пористая структура газобетона становится причиной появления трещин. Трещины можно нивелировать на этапе выбора и заливки фундамента или устранить путем внешней отделки строения.

Как видим, несмотря на заявления противников недостатки газобетона, как материала для малоэтажного строительства не столь критичны и легко могут быть устранены. Материал подготовлен для сайта www.moydomik.net

Какими достоинствами обладают ячеистобетонные блоки?

Строительный камень с пористой структурой обладает комплексом преимуществ:

  • уменьшенной по сравнению с другими стройматериалами теплопроводностью. Бетон, применяемый в качестве теплоизолятора, снижает тепловые потери;
  • увеличенными габаритами при небольшом весе. Эти характеристики позволяют увеличить скорость кладки стен, а также упрощают транспортировку;
  • повышенной паропроницаемостью. Ячеистая структура бетонного композита способствует беспрепятственному выходу пара, что позволяет обеспечить комфортную влажность;
  • стойкостью к воздействию открытого огня и повышенной температуры. Структура пористого бетона сохраняется при возникновении пожароопасных ситуаций.

Благодаря своим достоинствам блоки широко применяются в малоэтажном строительстве.

Этот материал успешно используются как профессионалами строителями, так и частными лицами, которые строят коттедж для себя

Показатели допусков

Качество блоков из ячеистого композита связано с отклонениями их геометрических параметров. Существует 3 различные категории ячеистых блоков, для которых документом предусмотрены значения предельных отклонений размеров:

Первая категория, предназначенная для установки с помощью клея, отличается отклонением длины и толщины изделия ±2 миллиметра, а также высоты ±1 миллиметр. При этом допуск разности длины диагонали, характеризующий соответствие блока прямоугольной конфигурации составляет максимум 2 миллиметра.

Газобетонные блоки марок D600 и D500 с успехом используют в качестве теплоизоляционного и конструкционного материала

  • Изделия 2-й категории устанавливаются на раствор и отличаются увеличенным допуском по длине и толщине, равным ±4 миллиметра, а также высоте ±3 миллиметра. Допускаемая разность диагоналей для них составляет 4 миллиметра.
  • Товар 3-й группы, предназначенный для фиксации с помощью раствора, характеризуется максимальным значением допусков. Они составляют для высоты ± 5 миллиметров, а для длины и толщины блока ±6 миллиметров. Отклонение от прямоугольности имеет максимальное значение, равное 6 миллиметрам.

Схема измерения глубины повреждения стеновых блоков

Наибольшей степенью точностью характеризуются изделия первой категории, имеющие минимальное отклонение размеров.
