Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Автобетономешалки

Очень часто возникают ситуации, когда нужен значительный объём бетона через определённое, но короткое время, а поблизости нет растворного узла. Наилучший выход в этой ситуации ― использование автобетономешалки. Это бетоносмесители, поставленные на автомобильное шасси. Привод они имеют от двигателя автомобиля. Правда, есть автобетономешалки, приводимые в движение другими двигателями, тогда такая установка называется автономной. Автономная установка вроде бы и предпочтительнее, в случае поломки двигателя автомобиля барабан не остановится, и бетон не «схватится», но она гораздо шумнее и более энергоёмкая.

Бетономешалки, используемые на постсоветском пространстве, имеют объём барабана 2- 10 м 3 . Барабан может вращаться в любую сторону. Внутри у него под определённым углом установлены лезвия. При движении автомобиля лезвия вращаются в таком направлении, что ингредиенты и вода как бы загоняются внутрь барабана и перемешиваются лезвиями. При выгрузке барабан запускают в другую сторону, и эти же самые лезвия, двигаясь в обратном направлении, уже выталкивают бетон.

Учитывая длину пути до объекта строительства и скорость автомобиля, легко высчитать время и подать на объект раствор в нужный момент.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

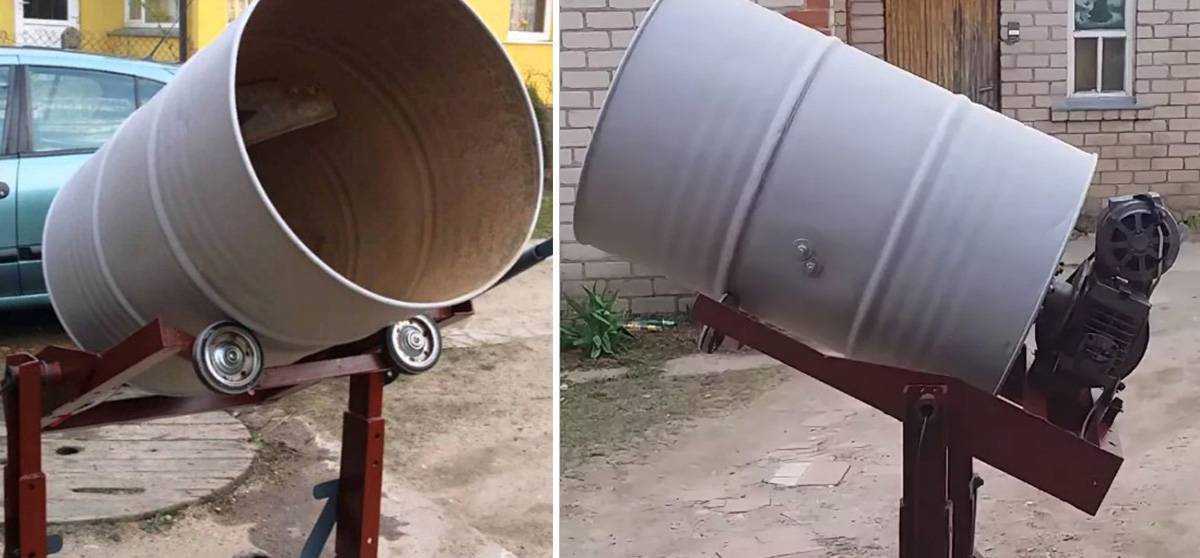

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
Больше всего подходит в данном случае рамный миксер, который приварен к оси.
Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Разновидности бетономешалок

Принудительные. В этих устройствах рабочая емкость неподвижна, а ингредиенты перемешиваются лопастями. Они редко используются в частном строительстве.
Гравитационные. Раствор замешивается путём вращения барабана под действием силы притяжения. Ими изготавливают жесткие и вязкие смеси.
Венцовые или редукторные.
Непрерывные. Действующие постоянно. Используются на больших объектах.
Периодические. Из-за малой мощности требуют частых остановок, но оптимальны при частном строительстве.

В зависимости от типа изготавливаемого раствора:

растворомешалки (растворосмесители);
бетоносмесители.

Растворомешалка

Растворомешалка достаточно простой агрегат, применяемый при частном строительстве. Эти аппараты предназначены для смешения ингредиентов, имеющих фракции размером менее 20 мм. В зависимости от объема рабочей емкости растворомешалки бывают промышленными (до 1200 л) и частными (начиная с 30 л). Растворосмесители бывают двух видов — принудительные и гравитационные.

В растворомешалках компоненты смешиваются обычно принудительно с помощью вращающегося горизонтального вала (шнека) в неподвижной рабочей емкости. Дозаторы устанавливаются на растворомешалки объемом более 100 л. Для растворосмесителя объема 250 л и более типична следующая комплектация:

двигатель (электрический, дизельный или бензиновый);
привод;
вал с лопастями;
корытообразная рабочая емкость для смешения.

Малые растворомешалки с емкостью до 65 л опорожняются от раствора с помощью опрокидывания рабочего барабана. Если растворомешалка большой емкости, то сброс раствора происходит через люк в нижней части устройства.

Бетоносмесители

Применяются для смесей с ингредиентами, имеющими фракции минеральных веществ размером до 70 мм. Как и у растворомешалок широко используются два типа бетоносмесителей — гравитационный и принудительный.

У гравитационного бетоносмесителя рабочим элементом является емкость в виде барабана с лопастями. Непрерывное вращение барабана, позволяет требуемым ингредиентам перемешиваться, при этом раствор не застывает. Для такого бетоносмесителя характерно наличие: ходовой части, рамы, траверса, фиксатора, барабана, поворотного механизма, двигателя и электрооборудования. В отдельных случаях к рабочей емкости крепится венец.

Принудительный бетоносмеситель отличается тем, что вращается нерабочая емкость, а лопасти. Они имеют скребки, наружные и внутренние лопасти. Загрузка ингредиентов в емкость может производиться либо вручную, либо механическим путём. Готовая смесь разгружается через люк, находящийся в нижней части барабана.

Венцовые и редукторные бетоносмесители — отличаются от других типов бетономешалок наличием редуктора, преобразующего высокие обороты ротора электродвигателя в низкоскоростное вращение рабочей емкости, при высоком крутящем моменте. Их различие заключается в наличие или отсутствии венца и в использовании закрытого или открытого редуктора.

По способу установки:

мобильные (с шасси и без);
автомобильные;
стационарные, как правило, промышленные высокой производительности.

Бетономешалки по источнику энергии и типу привода подразделяются на:

Ручной или мускульный. Данный привод позволяет преобразовать энергию человека во вращательное движение органов замеса смесителя. Обычно используется ременная или цепная зубчатая передача. Эти бетономешалки имеют малое распространение, так как они имеют малую емкость и облегчают труд в незначительной степени.
Гидро- и пневмориводы. Движение органов замеса осуществляется путем преобразования энергии жидкости или сжатого воздуха, подаваемого под большим давлением. Эти бетономешалки могут быть только промышленного типа, так как требуют мощного дополнительного оборудования.
Мотоприводная. В бетономешалках такого типа используются бензиновые или дизельные двигатели.
Электрический. Сейчас это самый востребованный тип двигателя как у промышленных, так и у бытовых агрегатов. Такие бетономешалки существуют в широчайшем диапазоне объемов емкостей от 30 л до нескольких тысяч литров.

Как правильно производить работы с использованием бетономешалки

В вервую очередь в уже работающую бетономешалку заливается вода, затем насыпается цемент, песок и щебень. Если сперва нагружать бетономешалку, а потом запускать её – будут излише большие нагрузкам на двигатель и он просто сгорит.
После того, как раствор замешался, не нужно выключать вращение барабана – высыпайте раствор пока барабан вращается.
Зубчатый венец и ведущую шестерню нельзя смазывать солидолом или другой смазкой, так как между ним всегда должно быть не проскальзывание а сухое трение — это предотвратит стирание зубьев от песка и цемента.
Обязательно используйте просеяный щебень – его величина не должна быть более 40мм.
Не оставляете готовый раствор в бетономешалке, иначе он «станет» и очистить барабан будет очень непросто. По окончанию работы, с помощью воды, удалите остатки цемента со стенок барабана и лопастей.
В бетономешалку засыпается такое количество компонентов, чтобы смесь занимала около 80% ее объема. Тогда компоненты будут хорошо смешаны.

Рейтинг лучших моделей

Несмотря на относительно разнообразие строительных миксеров, выбор часто затруднен. Потенциального покупателя может смущать цена, внешний вид, особенность применения, известность фирмы и ряд других факторов.

Ручные миксеры для бетона и приборы высокой мощности реализуются на современном рынке в огромном ассортименте

К наиболее популярным вариантам, имеющим оптимальное соотношение цены и качества, относятся следующие:

Rebir EM-1450E-2. Инструмент, имеющий форму двуручной дрели, отличается эргономичностью и безопасностью применения. Наличие двух скоростей позволяет использовать устройство не только для приготовления бетонных растворов, но и других строительных смесей, красок, лаков. Диаметр венчика сто двадцать миллиметров. Объем замеса до шестидесяти пяти литров.
«Интерскол KM-60/1000E». Идеально подходит для замешивания различных строительных смесей. Двухскоростной режим обеспечивает тщательное перемешивание замесов различной плотности. Двуручная модель оснащена дополнительной защитой рук. Диаметр венчика сто шестьдесят миллиметров.
Elitech МС 1600/2ED. Особенностью модели является наличие двух перемешивающих венчиков. Несмотря на малоизвестность производителя, инструмент отличается высоким качеством, удобством и надежностью. Двухскоростной режим обеспечивает равномерное перемешивание различных строительных смесей.

Для приобретения гарантировано качественного и надежного инструмента необходимо ознакомиться с отзывами потребителей и мнением профессионалов, неоднократно сталкивающихся с подобной техникой.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

для замешивания 1 л раствора расходуется мощность 20 Вт;
качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

глубина − 50 см;
диаметр – 60 см.

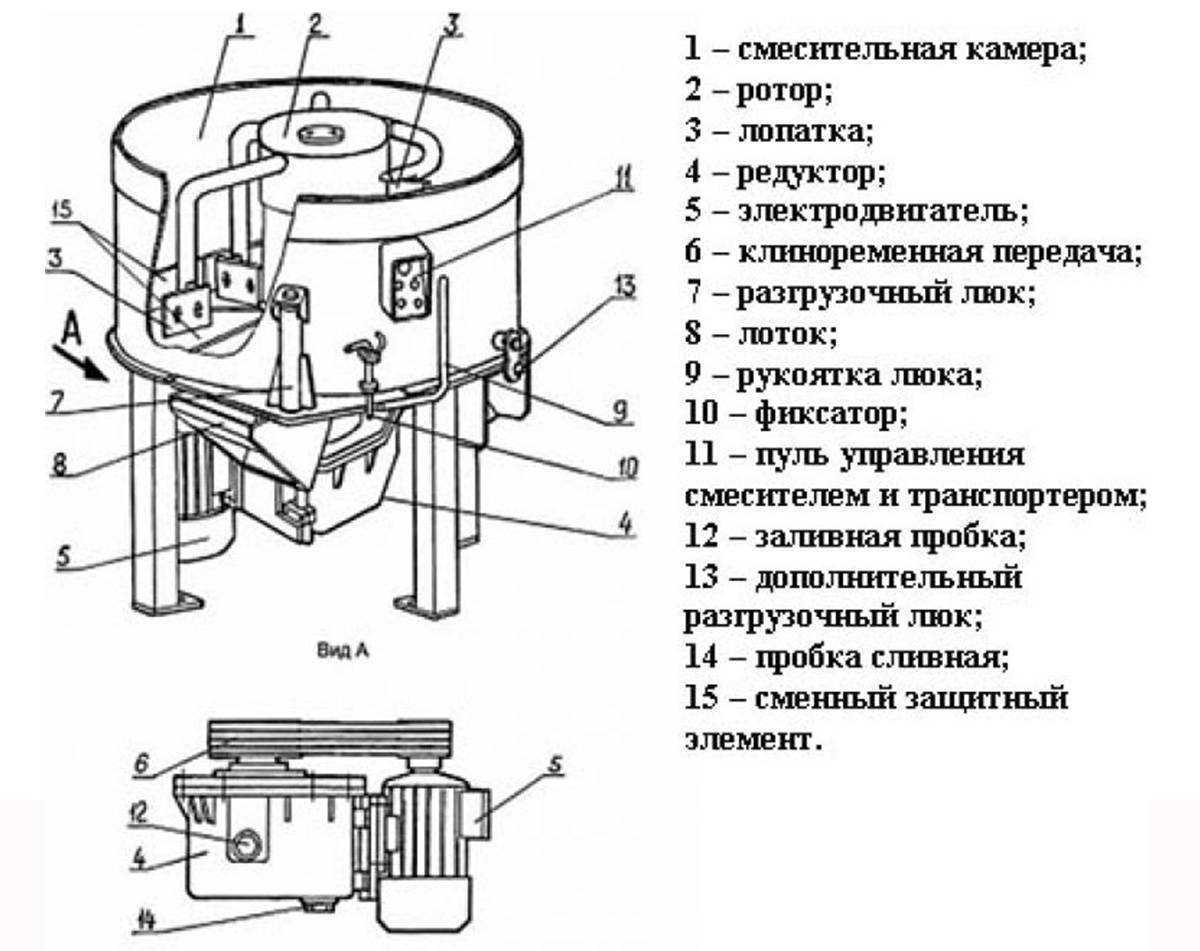

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

арматуру;
куски швеллера;
уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

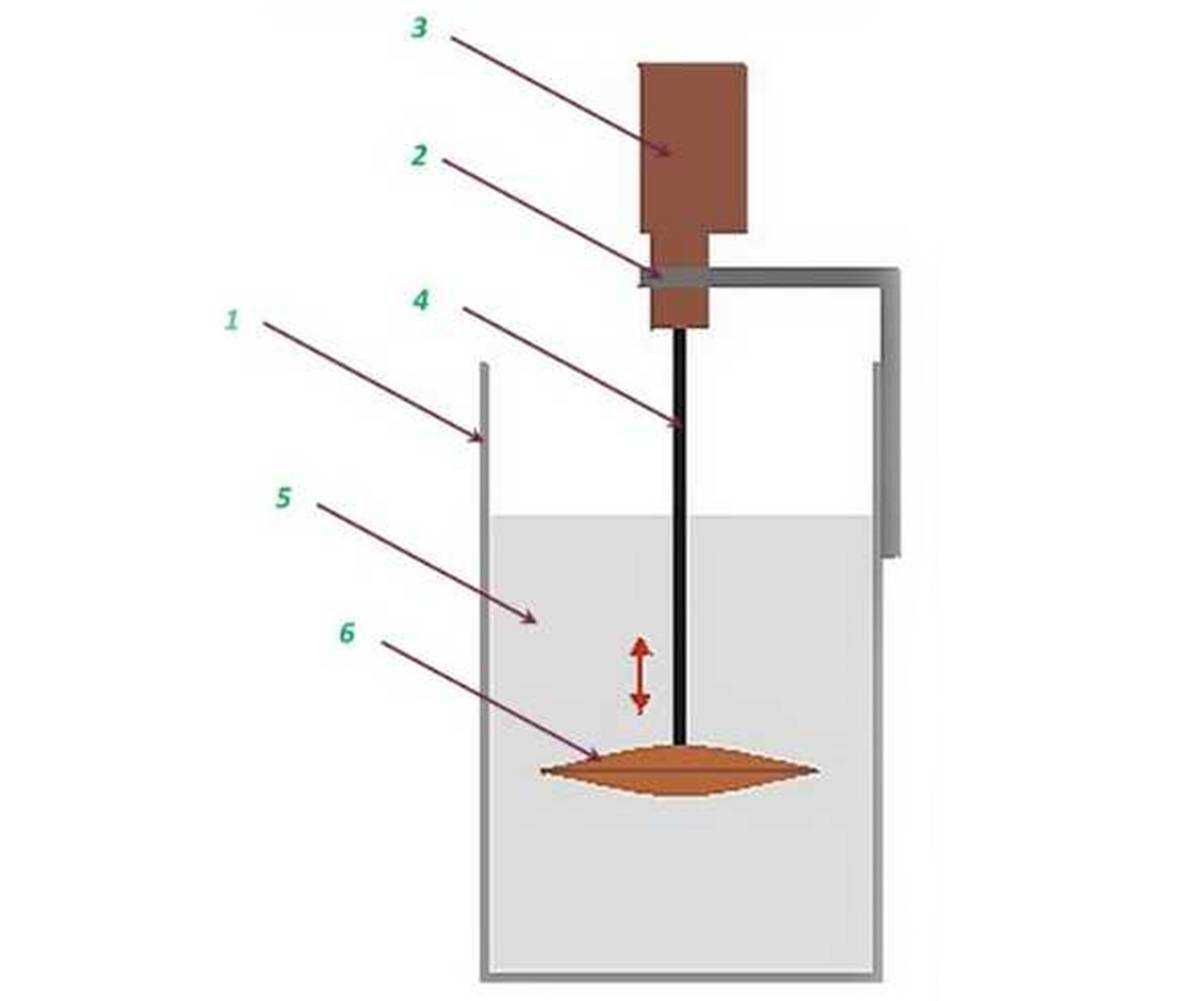

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей и уголка 50 × 50 мм. Параметры:

шаг – 5 см;
диаметр – 12 мм;
длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

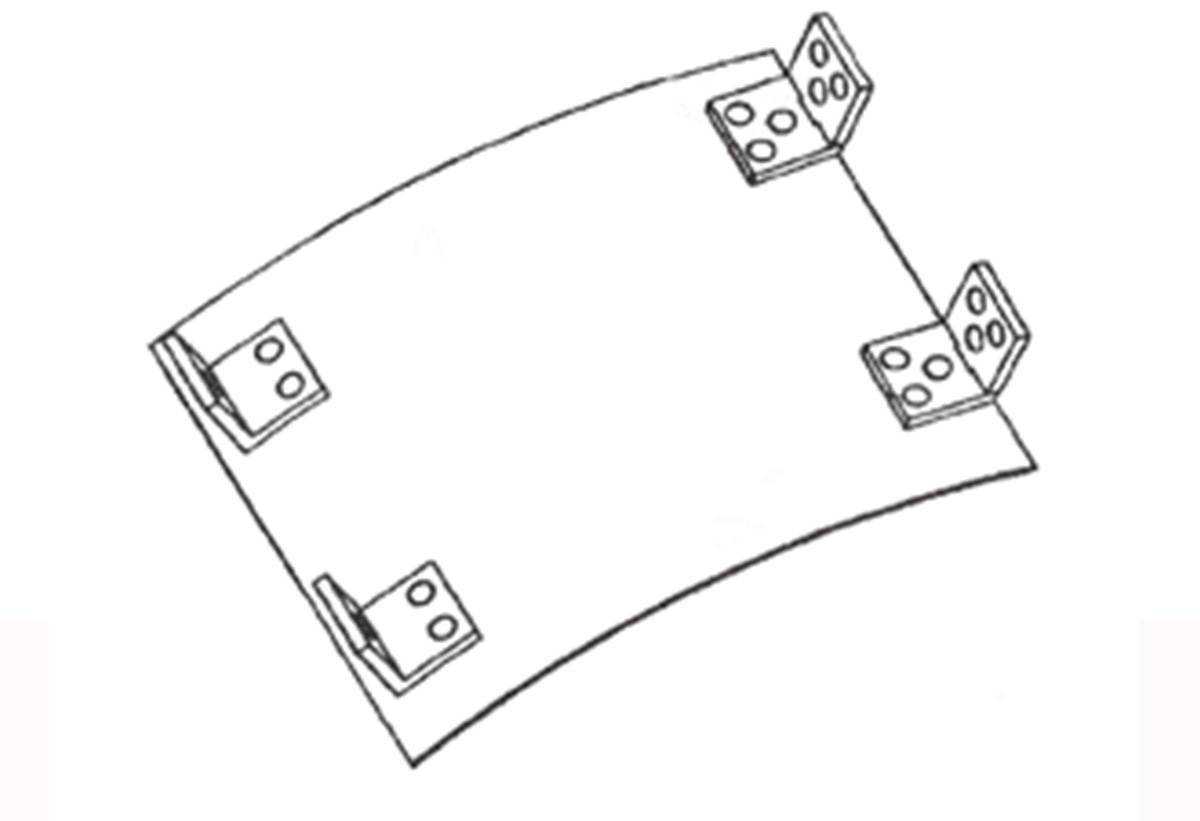

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Сборка каркасных стоек

Именно с данного момента начинают строительство любой модели бетономешалки. Каркас выполняют из металлических труб, уголков или профильных труб. Для крепления используют сварку.

Инструкция, как собрать прочный и качественный каркас своими руками:

Трубы или металлические уголки режут при помощи болгарки согласно полученным результатов замеров.
Варят четыре стойки и поперечные перекладины.
На боковых стойках по направлению к центральной точке варят крепежи для вращающей бочки.

Проверяют устойчивость сваренного каркаса и прочность креплений. Иногда встречаются модели опорных стоек, выполненных в форме треноги с поперечными перекладинами на нескольких ярусах.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Комбинированный горизонтальный вариант с гребёнками

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

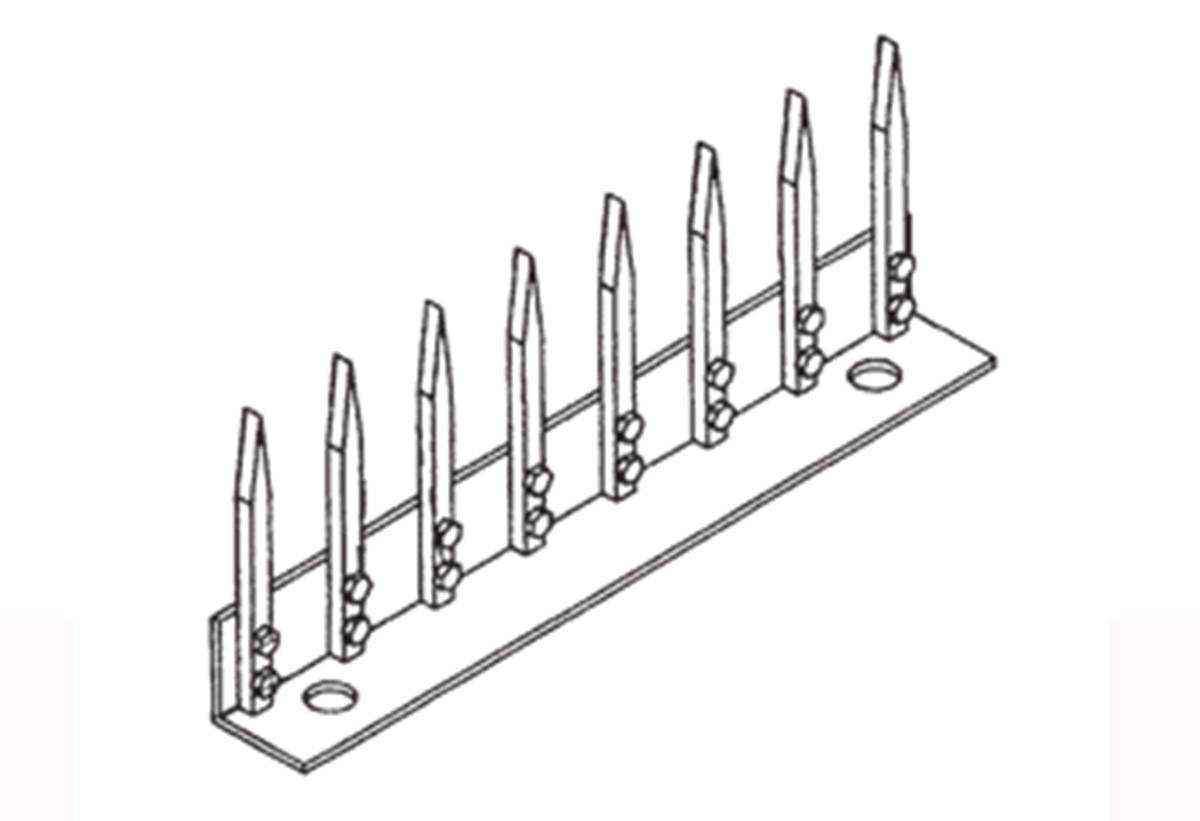

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

Чертежи и устройство простых бетономешалок

для замешивания 1 л раствора расходуется мощность 20 Вт;
качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

глубина − 50 см;
диаметр – 60 см.

арматуру;
куски швеллера;
уголок.

Вибрационная бетономешалка из перфоратора

Бетономешалка с ручным приводом из бочки

шаг – 5 см;
диаметр – 12 мм;
длина – 15 см.

Производители

Рынок строительных инструментов насыщен различными устройствами, которые имеют разную мощность и производительность и используются для ремесел и строительства крупномасштабных объектов. Бетоносмесители принудительного действия бывают среднего и промышленного уровня. Продаются агрегаты бытового назначения.

Краткое описание некоторых марок бетоносмесителей представлено ниже:

НО-1510

Используется для лабораторных исследований бетона, а также для работ с малыми объемами раствора. Мощность 2,2 кВт. Объем бака 50 литров.

Мне нравитсяНе нравится

Скаут-200 Профессионал

В этом бетоносмесителе можно приготавливать раствор с низким содержанием воды и крупностью заполнителя до 40 мм. Объем емкости 200 литров. Время одного замеса 60 секунд.

Мне нравитсяНе нравится

Проф-БС700

Предназначен для жестких смесей, объем 700литров. Съемные чугунные лопатки, бронированный. За раз приготавливает полкуба смеси. Вес мешалки — около тонны.

Мне нравитсяНе нравится

Евромикс-600.300

Используется для приготовления товарного бетона и бетонных смесей. Объем бункера 300 литров. Производительность доходит до 12 м³/час. Время одного замеса 60 секунд.

Мне нравится1Не нравится

СБ-247

Предназначен для приготовления строительных растворов и бетонных смесей. Продолжительность перемешивания 60 сек.

Объем готовой бетонной смеси 1500 литров.

Мне нравитсяНе нравится
