Бадья для подачи бетона

Как своими руками сделать корыто для замеса бетона?

• Особенности конструкции и назначение
• Изготовление
• Емкость из бочки
• Заключение

На начальной стадии строительных работ при строительстве бытового помещения, устройстве временной ограды или ремонте существующего здания возникает необходимость в замесе небольшой порции бетонного раствора в специальной емкости. Корыто для бетона позволит подготовить до пяти ведер бетонного состава, используя для перемешивания обычную лопату.

Рассмотрим несложные варианты емкостей для приготовления бетонного состава, необходимые материалы и технологические особенности изготовления.

Корыто для ручного замеса бетона

Свойства блоков из ячеистого бетона

Главные свойства ячеистых блоков:

• способность сохранять тепло в помещении;
• различная восприимчивость к воздействию влаги.

Теплопроводность материала пропорциональна плотности. Более легкие композиты с увеличенной концентрацией пор лучше сохраняют тепло.

Многое также зависит от сырья, которое использует изготовитель, от оборудования, на котором режут блоки

Способность поглощать влагу легко определить экспериментальным путем:

• пенобетон с замкнутыми воздушными полостями медленно впитывает жидкость, оставаясь на плаву;
• газобетонный блок с открытой формой внутренних пор интенсивно поглощает влагу и быстро тонет.

Способы перевозки и транспортировки

При выборе перевозчика бетонной смеси руководствуются не только стоимостью услуги, но и временем, дистанцией и маршрутом транспортировки.

Сначала приготовленный раствор должен быть загружен в специальный транспорт.

Перевозка самосвалом

Потери строительного раствора при перевозке самосвалом общего назначения составляют 1—2% объема.

Такая машина может вместить много раствора, но за время поездки будет немало его потерь.

Подъемные устройства

Чтобы переместить бетон между этажами в вертикальном направлении, применяются подъемники. Перемещается раствор на нужный уровень сооружения типа «фахверк» при помощи специальных устройств, таких как:

Проверенные рецепты бетона-самомеса: распечатай и пользуйся

Когда нет возможности заказать миксер с бетоном, или вам требуется забетонировать конструкции небольших объёмов, на помощь приходит бетон-самомес. Вопрос лишь в том, как его приготовить? На первый взгляд кажется, что нет ничего проще. Берём «народную» пропорцию 1:3:5. Т.е., на одну часть цемента три части песка и пять частей щебня, воду добавим «по вкусу». Ещё плеснём в бетономешалку моющего средства. Ведь все так делают. И… вуаля, самомесный бетон готов. Не спешите! Чаще всего это приводит к проблемам. Фундамент залитый таким самомесом на следующий год осыпается. Отмостка трескается, а перемычки лопаются. Чтобы этого не произошло, читайте нашу статью, где собраны проверенные временем рецепты бетона-самомеса.

• Пропорции прочного самомесного бетона
• В каком порядке закидывать ингредиенты самомеса в бетоносмеситель
• Сколько бетона за раз замесит бетономешалка
• Почему бетон надо вибрировать, а не штыковать
• Можно ли добавлять в бетон бытовые моющие средства

Выбор типа транспортировки

Есть несколько вариантов доставки строительных жидких смесей.

Автотранспорт

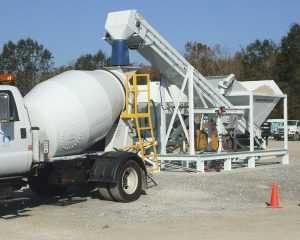

Наиболее распространенный метод доставки готового бетона – это использование автобетоносмесителей (миксеров, бетономешалок). Речь идет об автомобильном шасси, на котором установлена бетоносмесительная установка. Она представляет собой металлическую емкость, внутри которой приварены винтовые лопасти. Когда емкость начинает вращаться, лопасти перемешивают состав, исключая его расслоение или преждевременное затвердевание.

Главными плюсами использования миксеров являются:

• Сохранение однородности смеси (бетон постоянно перемешивается, что исключает расслаивание).
• Долгое сохранение подвижности смеси. После того, как миксер перестает работать, внутри бетона продолжается движение. Соответственно в неподвижном состоянии он может находиться до 2-3 часов и не потеряет свои характеристики. Особенно это удобно, если после доставки бетона возникла заминка.
• Удобство выгрузки. Автотранспорт оснащен лотками.
• Большие габариты емкостей. Объем смесительного барабана составляет от 5 до 12 кубометров. Если используется полуприцеп-бетономешалка, то емкость может вмещать до 15 м3.

Полезно! Если планируется укладывать смесь в конструкцию, то потребуется бетононасос, который может транспортироваться только на таком автотранспорте.

Краны, подъемники и прочая техника

Чтобы осуществить порционную подачу готового бетона можно использовать самоходные башни или стреловые краны. В этом случае перемещение замеса может быть как вертикальным, так и горизонтальным. Также к этой категории относятся бетоноукладчики. Они больше всего подходят при укладке монолитного фундамента. Бетоноукладчик – это разновидность самоходной машины, которая оснащена вращающейся платформой и дополнительными установками для приема и подачи замеса.

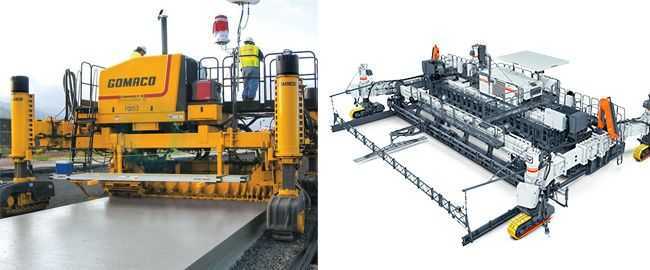

Передача бетонной смеси (если был заказан бетоноукладчик) осуществляется ленточным телескопическим конвейером (состоит из основной и подвижной части). Благодаря такой технике становится возможным подавать смесь на высоту до 8 м.

Трубопровод

Такой транспорт относится к категории внутрипостроечного. То есть используется на особо крупных строительных объектах. К преимуществам такой транспортировки бетона стоит отнести:

• Горизонтальную и вертикальную доставку бетона (при этом используется один и тот же механизм).
• Возможность подачи замеса в труднодоступные участки строительного объекта.

К трубопроводам можно отнести бетоноводы, пневмонагнетатели.

Соответственно, при строительстве загородного дома достаточно заказать миксер. А вот экономить и приобретать бетон, который будет доставлен самосвалом не стоит. Самым плохим вариантом является бортовой автомобиль. В этом случае и вовсе произойдет потеря цементного молочка. Желательно, чтобы у компании поставщика была своя лабораторий, в которой будет устанавливаться время доставки конкретных смесей.

Особенности конструкции и назначение

Емкость для бетона представляет собой специальную строительную тару корытообразной формы, в которой осуществляется смешивание ингредиентов для приготовления бетона. А при наличии грузоподъемных приспособлений возможна подача подготовленного бетонного состава к месту работы каменщика.

Конструктивными особенностями являются небольшие габаритные размеры, позволяющие осуществлять подготовку бетона в требуемых количествах. Габариты могут быть различными и зависят от потребности в бетонном составе. Базовые размеры составляют:

Емкость для бетона или бадью применяют при выполнении различных задач. С ее помощью осуществляются:

• Заделка швов в фундаменте здания.
• Штукатурные работы.
• Выполнение кладки.
• Небольшой ремонт.
• Строительство подсобных помещений с небольшими габаритными размерами.
• Установка ограждающих конструкций.

Замешивание бетона в небольших количествах можно выполнить вручную с использованием лопаты, корыта, сухой цементной смеси, гравия и воды

Изделия для приготовления бетона отличаются длительным периодом эксплуатации при условии очистки внутренней поверхности от остатков цементного раствора, который необходимо в обязательном порядке удалять до застывания. Форма и объем могут отличаться

Задумываясь о конструкции корыта, обращайте внимание на высоту бортов, при небольшом размере которых легче производить замес бетона

В чем предназначение и преимущество данных миксеров?

Главная их функция:

• изготовление необходимой смеси в процессе транспортировки;
• доставка уже готовой продукции на стройку;
• упростились методы подачи бетона непосредственно к точке применения, снабжены бетононасосом.

Преимущества:

• Можно заказать доставку бетона в необходимом количестве.
• Возможность использования гравия, цемента для изготовления бетона.
• Сохранность качества и необходимых параметров. Постоянно перемешиваясь во время транспортировки, имея максимальный уровень защиты смеси от перепадов температур и попадания осадков, миксеры способны сохранять свойства раствора.
• Технические преимущества. Подача смеси непосредственно к месту заливки бетононасосом облегчает условия работы на стройке, увеличивает производительность труда.
• Возможность изготовления, перемешивания раствора миксером при транспортировке на объект сокращает сроки строительства.
• Экономия времени, трудозатрат. Дополнительное устройство способствует выполнению новых функций при эксплуатации данного оборудования.

Самостоятельно соблюдать все пропорции и технологию по созданию бетона — занятие нелегкое, затратное и не всегда качественное. Заказывать готовую продукцию у проверенных производителей гораздо выгодней.

Учитывая, что данные смеси готовятся на специализированных заводах, которые находятся далеко от стройки, доставка бетона миксером или при помощи бетоновоза – практична и выгодна. Завод заинтересован выполнить задачу в срок. Миксерам они отводят решающую роль. Миксер бетон подразделяют на несколько видов. Как в любом оборудовании, классификация происходит по ряду признаков.

Бадьи для подачи бетона: виды и критерии выбора

Значительные объемы бетона или цементного раствора подаются в места их использования несколькими способами. Одним из самых распространенных способов подачи является перемещение бетона в специальных бадьях.

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

• Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
• Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
• Привод секций;
• Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

• Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
• Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
• Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

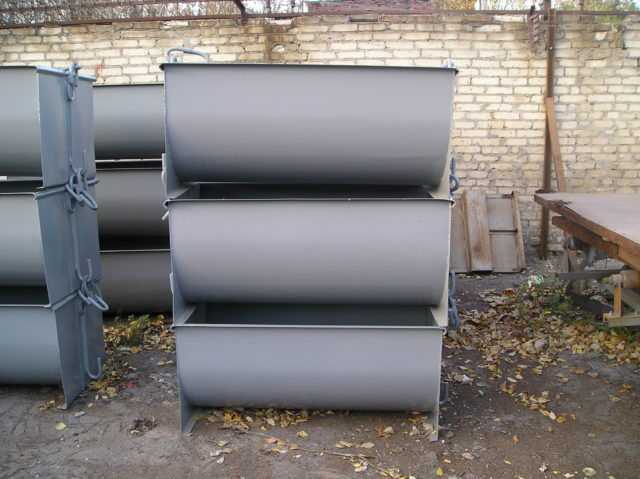

«Ящик растворный»

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

• «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
• «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
• «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

Критерии выбора

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.

В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.

Последовательность приготовления цементного раствора

При приготовлении раствора, например для штукатурки стен , сначала засыпьте песок в нужном количестве (если хотите использовать объем бадьи по максимуму, то оставьте одно ведро песка на потом, когда зальете и вымешаете воду). Затем добавьте цемент и на сухую перемешивайте их до тех пор, пока цемент не смешается с песком полностью и не будет больших прожилков песка. Теперь можно добавить воду. Поэкспериментируйте. Не лейте сразу много воды. Если «переборщите», и раствор станет слишком жидкий, придется добавлять песок и цемент и снова долго перемешивать. Когда вы добавляете воду, ее размешать до равномерного состояния раствора гораздо быстрее.

Если раствор слишком густой, его очень тяжело мешать, и он берется комками. Если раствор слишком жидкий, его очень легко мешать, и он стекает с лопаты. При правильной густоте раствора появляется характерный шелест, мешать раствор относительно легко, и он остается на лопате даже тогда, когда вы повернете лопату под 30 – 45 градусов к горизонту.

По требованиям стандартов, на приготовление раствора механическим способом должно уходить не менее 15 минут. Это необходимо для того, чтобы цементные зерна хорошо измельчились и обволокли песчинки. При ручном приготовлении это время нужно увеличить минимум в два раза… Конечно, в бытовых условиях за несоблюдение стандартов вас никто не накажет, но стоит добиться хотя бы равномерного цвета раствора (чтобы не было прожилков неразмешанного песка). Чтобы раствор принял одинаковую марку по всему объему, после этого стоит еще помешать несколько минут. Ваш раствор готов.

Возможный ремонт

При регулярном, почти ежедневном использовании этого набора ремонт понадобится только через несколько лет. Удобнее всего размешивать у боков бадьи. Из-за этого горизонтальные трубы на бадье больше стираются по бокам.

При желании, можно отрезать эту трубу и приварить ее другой стороной или заменить на другую.

Также и держак на лопате постепенно будет стираться в том месте, где он трется. Просто отрежьте прохудившийся кусок трубы (если заметили, что держак начинает гнуться под большой нагрузкой) и снова ее приварите к полотну, а с противоположного конца добавьте недостающий кусок более толстой трубы.

Кюбель, бункер переносный или бадья для бетонной смеси.

Сейчас каждому известно, что любое жильё для человека не является природным производным, выращенным на огороде или в лесу, а результатом творческой деятельности человека и его стремления к улучшенному комфорту, уюту и сохранению внутрижилищного микроклимата.

Жильё для нас является не только местом, где мы спим, едим, отдыхаем и проводим бо́льшую часть своего времени со своими детьми. Жильё — это наш мир, который создан нами и для нас. Мир, который понятен только его создателю и в котором действует свой закон, своя мораль, в котором своя атмосфера взаимоотношений и понимания.

Согласитесь, нелегко приходится человеку, проживающему в многоквартирном доме, наладить взаимоотношения с неспокойными соседями или с остальными жильцами одного подъезда, которые частенько ‘мутят’ налаженную атмосферу. Квартира для нас — тот же дом, хоть и воображаемый. (Иду домой. У меня дома. Пришла домой. Но живу в квартире.)

Настоящий дом получает каждый, кто переселяется на отдельный участок земли, купленный, полученный в наследство — не важно. Кому-то нравится дом, в котором он живёт, кому-то не нравится и он переделывает его по-своему

А кто-то используя свои капиталы, строит для себя свой шедевр, привлекая знакомых, родственников или сторонние строительные организации, использующие передовые технологии в своём строительстве.

А иногда, получив хорошую практику и большой технологический опыт, застройщик организовывает своё предприятие по оказанию строительных услуг

Нанимает рабочих, закупает технику и строительный инвентарь, среди которого важное место при большом объёме строительства занимают растворные ёмкости и бункера для доставки бетонных смесей

Конструкция

Бадья для заливки бетона должна включать в себя:

1. Загрузочный бункер.
2. Шибер.
3. Лоток.
4. Механический затвор.
5. Управляющие рукоятки.
6. Фиксаторы (только для поворотных моделей).
7. Сварную опорную раму (для неповоротных моделей).
8. Петли для транспортирования мостовым или башенным краном.

Бадьи особо большой ёмкости, которые производятся по индивидуальным заказам, могут оснащаться подвесными люльками для рабочих, управляющих процессом заливки бетонных конструкций.

Стандартными формами бадей для бетона являются «туфелька» или «калоша» (обозначает поворотную конструкцию с бункером в виде усечённого конуса или пирамиды) и «рюмка» или «колокольчик» (относится к изделиям неповоротного исполнения с вертикальной схемой загрузки).

Каждый из вариантов исполнения имеет свои преимущества и недостатки.

В неповоротных моделях от БН-0,5 до БН-3,0 используется как вертикальный, так и горизонтальный способ загрузки рабочей смеси, с использованием лотка в нижней части бункера. При этом коническая форма бункера применяется чаще: ёмкость пирамидального бункера при тех же габаритах несколько выше, однако удобств при изготовлении и последующей очистке внутренней поверхности от остатков бетона гораздо больше. Для небольших бадей нижний лоток открывается вручную, а в остальных случаях привод обеспечивается шестерёнчатым челюстным затвором. Цена таких изделий стартует от 20000 руб., при комплектации люлькой – от 26000 руб.

Применение бадей для заливки бетона типа рюмка и колокольчик особенно эффективно при монолитном бетонировании, поскольку конструкция предусматривает применение бетононасоса с рукавом.

Поворотные бадьи для подачи бетона «туфельки» дороже, однако этим перечень их недостатков и исчерпывается. При подаче на стройплощадку «туфелька» может быть зафиксирована под определённым углом к опорной поверхности, что облегчает работу: путём разворота и наклона бадьи регулируется скорость выдачи бетона из неё. Поскольку «туфельки» универсальнее, то и площадь поперечного сечения воронки для них больше.

Следует отметить, что загрузка бетона в бадью рассматриваемого типа производится только в горизонтальном положении. При этом процесс заполнения ёмкости может производиться не только из специализированного автотранспорта, но и из обычного самосвала. Цены на поворотные бадьи для бетона размерной линейки БП — от 38000 руб. за изделие ёмкостью 1 м 3 , до 92000 руб. – для изделий ёмкостью 3 м 3 .

Поворотная бадья для бетона БП

Поворотную бадью БП, предназначенную для транспортировки раствора к месту заливки и кратковременного хранения бетона, строители называют «туфелькой» или «башмачком» из-за того, что емкость, действительно, по своей форме напоминает туфлю. Такая бадья представляет собой конструкцию из стальных листов, которые для жесткости связаны между собой в верхней части посредством швеллера. К швеллеру с помощью сварного соединения прикреплены две петли под стропы.

При необходимости на «туфельку» может устанавливаться вибратор — под него предусмотрена специальная площадка. В нижней части бадьи находится рычаг механизма, обеспечивающего раздачу бетона. Чтобы защитить его от механических повреждений в момент подъема и опускания, там же смонтирована специальная рама.

Что интересно, конструкция «туфелек» позволяет практиковать одновременную загрузку двух емкостей. Бадьи для бетона устанавливаются вплотную друг к другу, и заливка происходит одновременно. Каждая «туфелька» проходит испытания:

• В бадью заливают бетон (объем, на 15% превышающий по массе предельно допустимый).
• Емкость оставляют висеть на 10 минут.
• После этого бадья должна выдержать 10 подъемов и опусканий.

Прошедшая такие испытания без повреждений бадья считается годной к использованию на стройке.

Устройство и принцип действия бадьи

В составе конструкции:

• Поз. 1 – резервуар в виде конуса;
• Поз. 2 – шибер;
• Поз. 3 – рукоятка управления;
• Поз. 4 и 5 – элементы для фиксации желоба;
• Поз. 6 – желоб для подачи раствора;
• Поз. 7 – воронка;
• Поз. 8 – петля для транспортировки;
• Поз. 9 – козырек.

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.

При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.

Читать также: Закон ома для параллельного соединения резисторов

Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:

• Приемника прямоугольной формы для бетонной или растворной смеси;
• Бункера, имеющего вид усеченной пирамиды;
• Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.

Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.

Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.

Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.

При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.
