Уличный доводчик для калитки без верхней перекладины: как его установить

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень.

За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха.

Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Основные функции

Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.

Назначение доводчика:

Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.

Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.

Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Предназначение механизма

Перед тем, как установить самостоятельно без вызова мастера дверной доводчик на металлическую входную дверь в квартире или загородном доме, необходимо разобраться с конструкцией и функциями этого механизма.

Несмотря на то, что монтаж доводящего устройства на железные дверные блоки является вынужденной мерой, она полностью оправданная. Этот дополнительный элемент дверной конструкции обеспечивает плавное закрытие тяжелого полотна, уменьшает его интенсивность изнашивания и предупреждает перекос.

Такие механизмы обязательно используются на массивных стальных блоках, которые устанавливаются в подъездах многоэтажных жилых домов. Они предупреждают стук и шум при закрытии железных дверей, способствуют сбережению тепла внутри подъезда.

Доводчики обязательно устанавливаются на входные двери в следующих местах:

В общественных зданиях с интенсивной проходимостью: торговые центры, общежития, офисные центры, учебные заведения и пр.;
Пожарные и эвакуационные выходы;
На охраняемых объектах, где дополнительно используются системы контроля доступа.

Не все модели металлических входных блоков дополнительно оснащаются доводящими механизмами. Поэтому при необходимости их можно приобрести отдельно. При выборе доводчика обязательно учитываются размеры и вес стальной двери. Разные модели доводящих устройств предназначены для разных нагрузок, соответственно они отличаются стоимостью. Поэтому для тяжелых дверных конструкций необходимо покупать дорогие, но достаточно мощные гидромеханические доводящие приспособления.

Компания NOTEDO нашла решение вопроса

Ответ найден! Компания NOTEDO вышла из положения и начала поставки на Российский рынок пневматического дверного доводчика GS35-HO. Принцип работы этого доводчика поставлен на сжатии воздуха, как в газовых амортизаторах. При открывании двери, поршень в сжимает воздух в цилиндре, далле сжатый воздух давит на цилиндр, возвращая его в первоначальное положение. У доводчика есть регулировочный клапан для регулировки скорости закрывания двери, а также приспособление для фиксации двери в открытом положении (ФОП). Доводчик крепится с одной стороны на столб или стену при помощи кронштейна, с другой стороны при помощи «башмака» крепится к двери. По такому принципу доводчик можно крепить не только на уличные калитки, но и на любые двери, на которых нет возможности установить рычажный доводчик. Единственное условие — дверь не должна превышать максимальных параметров по весу и ширине.

NOTEDO GS35-HO (официальное фото)

Доводчик NOTEDO GS35-HO подходит для всех типов дверей весом до 35 кг и шириной до 900 мм. Работает при температурах от -35 до +60 °С. Усилие доводчика по стандарту EN1154 соответствует усилию EN1. Производитель дает гарантию на доводчик 1 год при условии соблюдения правил установки, настройки и эксплуатации доводчика. Комплект поставки:

Пневматический доводчик
Башмак
Длинный штифт
Короткий штифт
Защитный колпачок 2 шт.
Саморез 6 шт.
Фиксатор открытого положения двери
Кронштейн
Паспорт (инструкция)

Лучшая цена в интернете! Стол заказов: +7 (499) 506 91 76

Всё лучшее на Lemonadd.ruУдачных Вам покупок, команда Lemonadd.ru

Порядок установки

Для выполнения работы потребуется дрель (шуруповерт), крестовая и шлицевая отвертка, строительный уровень. Если установка происходит в зимний период – доводчик должен пролежать в помещении с комнатной температурой 2-3 часа. Это необходимо для нормальной регулировки гидравлической системы.

Для упрощения процесса монтажа производители комплектуют устройство шаблоном. С его помощью делают отверстия для крепления доводчика на дверном полотне и коробке.

Порядок установки:

Поместить шаблон на верхнюю часть створки. Верхняя горизонтальная линия должна совпадать с краем полотна, а вертикальная – с осью петель.
С помощью карандаша отмечаем места для формирования отверстий на двери.
В зависимости от материала изготовления полотна выбирается крепеж – саморезы по дереву, шурупы для металла или пластика.
Сначала устанавливается корпус, а затем рычаг.
Соединение элементов между собой.
Регулировка.

Это общая схема монтажа, которая может отличаться в зависимости от модели дверного доводчика. После того следует правильно отрегулировать работу устройства. Для этого потребуется отвертка или шестигранник. В конструкции предусмотрены узлы регулировки усилия открывания, сектора действия и скорости движения рычага. В качестве примера можно посмотреть видеоматериал, в котором показывается изменение основных параметров работы доводчика:

Регулировка и настройка

Когда установка дверного доводчика завершена, он надежно прикреплен к металлическим дверям входного прохода в дом, его необходимо отрегулировать для максимально эффективной эксплуатации. Специально для этих целей изделия оснащены регулировочными болтами.

Правильное направление винтов регулировки при выполнении монтажных работ ориентируется на плоскость каркасного бруса дверного блока. Регулировочных элементов предусмотрено всего два. С их помощью настраивается необходимая скорость движения створки при закрытии. Настройку механизма необходимо осуществлять достаточно аккуратно, не рекомендуется прилагать к регулировочным элементам значительные физические усилия, иначе их можно просто сломать.

Первый винт предназначен для грубой регулировки работы доводящего приспособления в скоростном диапазоне от 15º до 180º. Второй используется для более точной настройки механизма – от 0º до 15º.

Виды доводчиков

Дверной доводчик накладной

Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.

По строению механизма доводчики бывают:

пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.

Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.

Накладные

Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.

Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.

Есть два конструкционных метода передачи нагрузки на пружину.

Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.

Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.

Напольные

Напольная модель

Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание. Обязательно ставят в медучреждениях, местах прохождения инвалидов.

Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.

Выбор напольного доводчика по параметрам двери:

масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
20 – 40 кг, 0,85 м — ЕN2;
40 – 60 кг, 0,95 м — ЕN3;
60 – 80 кг, 1,1 — ЕN4;
80 – 100 кг, 1,25 м — ЕN5;
100 – 120 кг, 1,4 м — ЕN6;
120 -160 кг, 1,6 м — ЕN7.

Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.

Скрытые

Скрытый доводчик

Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.

При выборе учитывают факторы:

вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.

Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки. 2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

поворот винта регулировки по часовой стрелке уменьшает скорость,
поворот винта регулировки против часовой стрелки увеличивает скорость.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Сила закрывания полотна

Класс EN1-EN7;
Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

Пружинная конструкция – это уже устаревший вариант.

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

Кулачковый – универсальный вариант.

Дополнительные опции

Демпфер открытия двери – применяется для наружных полотен;
Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Выполняем регулировку доводчика своими руками

Установив доводчик, нужно освоить азы регулировки устройства. При установке конструкции нельзя обойти стороной два винта, регулирующие работу устройства:

первый предназначен для регулировки общей скорости дверей, при их закрывании;
второй – направлен на плотность прилегания двери к коробке.

Во избежание большого удара двери о коробку, следует подкрутить второй винт. Это производится плавными движениями, через каждые пару оборотов, необходимо проверять степень готовности. Замедляем движение двери, путем подкрутки винта по часовой стрелке, ускоряем – против часовой стрелки. Закрывание отлаживаем по такой же схеме.

Отдельные виды доводчиков содержат большое количество винтов для регулировки. Это бывает в тех случаях, когда имеют место дополнительные функции. Их бывает всего четыре: два дополнительных винта выполняют регулировку тормоза при открывании, ограничивает слишком резкое открытие дверей, фиксация двери в открытом виде, открывая на уровне определенного угла, дверь не закрывается, что очень удобно в нужном случае.

Когда все регулировки закончены, режим работы отлажен, можно пользоваться удачно установленным механизмом доводчика.

В дальнейшем необходимо просматривать исправность механизма и осуществлять периодически смазку элементов шарниров для бесперебойной работы устройства.

Особенности доводчиков

Несмотря на свою распространенность и внешнюю простоту, при изготовлении и приобретении механизма для створок необходимо учитывать ряд важных особенностей.

Доводчик – это подвижное устройство, и вследствие этого трение усиленно воздействует на все его узлы. В результате хода калитки возникают вибрации, зачастую она ударяется о посторонние предметы.

Каждый из типов таких устройств имеет свои сильные и слабые стороны

Данные особенности обусловливают:

виброустойчивость;
ударопрочность;
износостойкость.

Очень часто устройство устанавливается на улице, поэтому при использовании на механизм будут оказывать влияние перепады температуры, избыточная сырость, снег, наледь и множество других природных факторов.

Чаще всего морозостойкие варианты имеют прочные защитные кожухи

Исходя из этих особенностей, конструкция должна иметь следующие качества:

морозостойкость (даже при отрицательной температуре воздуха устройство должно исправно закрывать калитку);
влагозащиту (как правило, влага очень негативно сказывается на любых механизмах. Поэтому доводчик должен иметь влагозащиту, либо быть сделан из устойчивых к влиянию влаги узлов.В любом случае, влажность не должна влиять на работоспособность устройства).

Различные типы механизмов

электрический. Совмещает функции доводчика и замка. Маломощный электродвигатель питает редуктор с электромагнитным сцеплением. Механизм невелик, дверь может открываться нажатием кнопки и фиксироваться в открытом положении без износа механизма. В дорогих моделях возможна комплектация со считывателем карты. Доводчик для двери калитки с отключением закрывания удобен для маломобильных групп населения, а также если в дверь регулярно нужно провозить детскую коляску;
доводчик пневматический – более универсальный, т.к. работает благодаря вакууму внутри поршня. Время его «жизни» ограничено только герметичностью, которую «удерживает» полиуретановая манжета. Варианты установки – как вертикально, так и горизонтально. Нуждается в смазке шарниров примерно два раза в год

С недорогими моделями могут поставляться некачественные крепежные пластины и болты – на это стоит обратить внимание;

гидравлический – усилие открывание через шестерни передается на сжимаемый поршень. Усилие открывания, плавность закрывания можно регулировать с помощью болтов, выведенных на корпус.

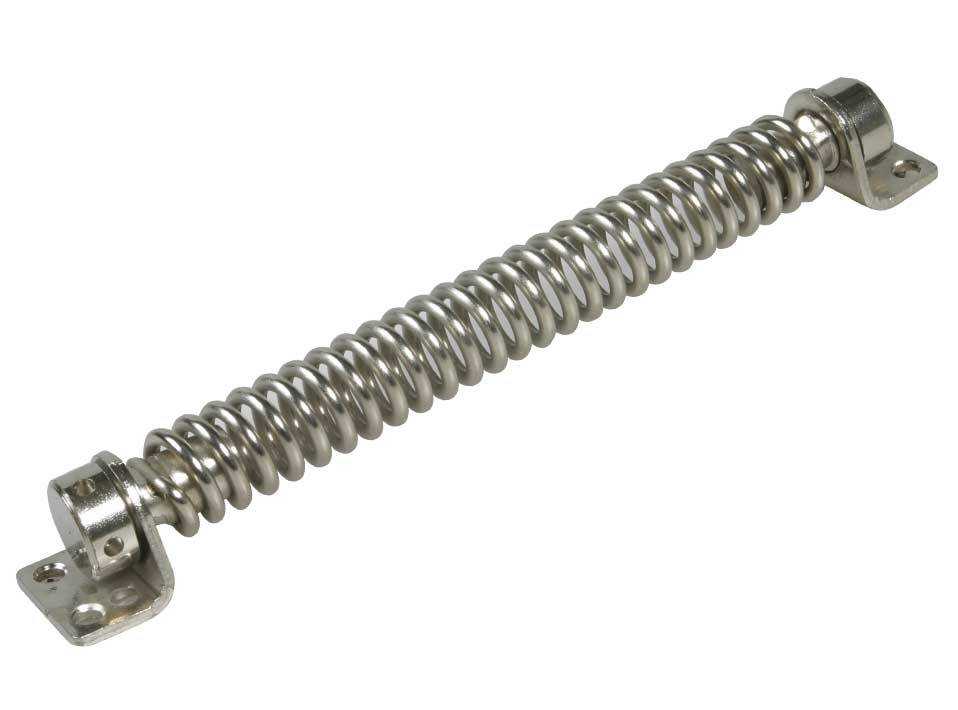

пружинный доводчик – самодельный, кустарный или заводского изготовления. Крепится на саморезы, имеет одну скорость. Обычно «держит» небольшие калитки весом до 30 кг. Регулировка усилия вручную. Безотказен, главное – чтобы пружина была защищена от сырости.

Для наружных доводчиков обычен рычажный механизм с верхним типом фиксации (справа или слева, в зависимости от двери).

Правильная эксплуатация

При нарушении правил эксплуатации, определенных производителем, даже самый дорогой дверной доводчик если и не поломается преждевременно, то непременно ухудшит функционирование.

Не мешать работе устройства. Предусмотрено самостоятельное постепенное, плавное закрытие полотна двери. Применение физической силы для ускорения работы, или наоборот, приводит к износу устройства.
Не удерживать в открытом положении, применяя дополнительное усилие. Если конструкция не предусматривает фиксатора калитки в крайнем открытом положении, то устройство изнашивается преждевременно.
Не менее двух раз в год, в период межсезонья, следует производить смазку рабочих узлов доводчика.
Периодически проверять целостность защитного кожуха и корпуса устройства. Проникновение влаги к механике приводит к коррозийным процессам, и в результате – выходу из строя. Поэтому недостатки устраняют незамедлительно.
Повседневное использование устройства связно с износом деталей. Конструктивно предусмотрено нивелировать отклонения в работе с помощью корректирующего регулирования выноса штока и плавности хода.

]]>

Разновидности доводчиков – накладные, скрытые и напольные

Примечательно, но доводчики существуют уже давно. Правда, не в том виде, в котором мы привыкли их видеть. Прародителями современных механизмов были обыкновенные пружины, которые одним концом закреплялись на полотне, а вторым – на коробке, и обеспечивали автоматическое закрытие двери. Отрегулировать такую конструкцию было невозможно, поэтому чаще всего такая дверь либо с трудом открывалась, либо громко хлопала при закрытии.

Накладные доводчики — самые распространенные и подходят к любым дверям

Современные механизмы позволяют не только плавно и бесшумно закрывать дверь, но и обладают целым набором полезных характеристик. Они могут блокировать открытую дверь в определенном положении, способствуют плотному прилеганию полотна к коробке, позволяют проветривать помещение. Монтаж доводчика стал обязательным при установке входных дверей, оснащенных домофонами, они повсеместно установлены в общественных зданиях, очень часто их применяют и в частных домах.

На сегодняшний день доводчики имеют разные конструктивные особенности, поэтому их можно дифференцировать по разным признакам. По способу крепления их подразделяют на:

накладные. Самые распространенные и подходят к любым дверям. Крепятся сверху и могут монтироваться на дверное полотно или стену.
скрытые. Сложные механизмы, которые сразу встраиваются в дверное полотно. Их монтажом занимаются специалисты.
напольные. Их можно встретить на стеклянных дверях. Они крепятся внизу конструкции, а вторая их часть встраивается в напольное покрытие.

Напольные доводчики можно встретить на стеклянных дверях

По способу передачи вращающего момента конструкции разделяют на слайдовые (доводчик располагается параллельно полотну и скользит, что делает двери легкими к использованию даже для детей) и рычажные (модели очень надежные и устанавливаются на тяжелые двери).

Доводчики для калиток
