Ригельный замок для гаражных ворот: как установить правильно

Отрицательные качества

Главный недостаток реечных замков – низкая сопротивляемость взлому. Выше описаны методики, которые известны очень многим. Для взломщиков не существует проблемы, как открыть ригельный замок. Это делается обыкновенным перочинным ножом.

Современные охранные структуры, отказываются охранять объект, если полотно защищает только один реечный замок. Они считают это устройство малоэффективным для надлежащей защиты имущества.

Такие реечные модели имеют нестандартные размеры, отличаются по форме. Если требуется замена, сложно подобрать другой замок вследствие несовпадения посадочного места.

Преимущества и недостатки запорного механизма

Достоинства есть, среди них:

  • Доступная цена.
  • Удобство использования – изнутри можно открывать без ключа, а это гарантирует, что ключ не будет забыт.
  • Механизм простой и прочный, поэтому реечные замки редко выходят из строя.
  • Простота монтажа – это замок накладной.

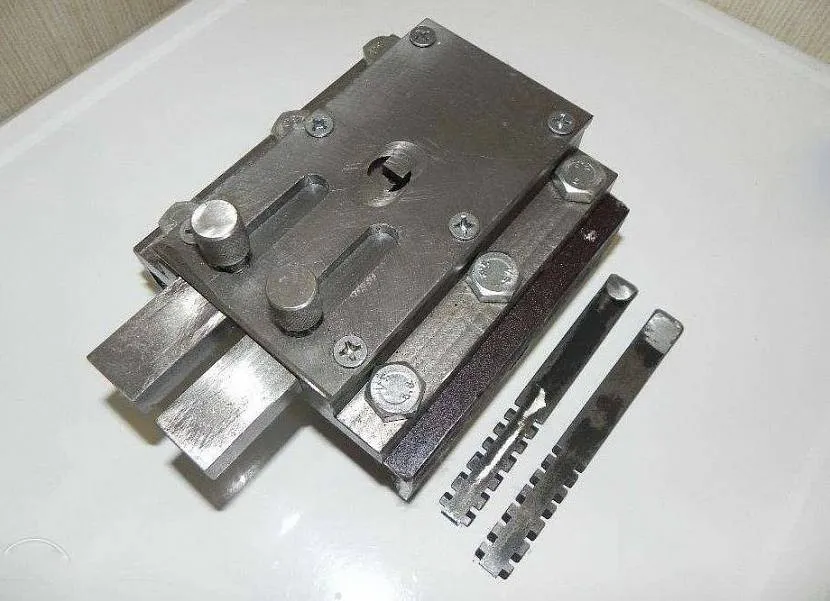

Внутренняя конструкция ригельного замка Недостатки:

  • Монтажные отверстия такого запорного механизма отличаются от стандартных, поэтому если придется менять его на более надежный, могут возникнуть сложности.
  • Вскрыть его можно, используя отвертку или даже гвоздь. Это производится методом отодвигания пластин через щель между полотном и коробкой двери.
  • Изготовление дубликата ключа при потере проблематично.

Как выбрать?

С усовершенствованием технологий даже такой, не самый надежный замок удалось улучшить – повысить класс безопасности. Производители выпускают многозапорные устройства, которые имеют дополнительные ступени защиты. Ручка в них может подниматься до определенного угла, а при помощи ключа механизм блокируется.

Ригель замка обязан отвечать таким требованиям:

  • Выдерживать до нескольких сотен килограмм.
  • Иметь противоударные свойства.
  • Металл ригеля должен отличатся твердостью, чтобы не поддаться ножовке.
  • В нем обязан присутствовать зазор для передвижения в замке, но небольшого размера.
  • Дверь должна быть надежно зафиксирована в закрытом положении.

Правила эксплуатации

Можно потратить немало денег, выбрать самый надежный и дорогой замок, но прослужит он пару лет, а все потому, что вы не смогли обеспечить ему соответствующие условия эксплуатации. Итак, каких же правил необходимо придерживаться?

  1. Доступные детали регулярно необходимо смазывать.
  2. Если замок не открывается, заклинил, попробуйте залить его смазкой и повторить попытку через 5-10 минут. Если после этого замок все равно не поддается, то можно попробовать повернуть ключ при помощи плоскогубцев. Если и это не поможет, то придется обращаться к помощи профессионалов
  3. Порой проблемы с замком возникают по причине перекоса ворот. Исправить ситуацию можно при помощи рычага.

Напоследок, отметим, что хороший замок – это надежная защита, но только лишь замок не даст полной уверенности в безопасности, так как необходимо позаботиться еще и о защите других путей проникновения в гараж, в т.ч. стен и крыши.

Статья написана для сайта remstroiblog.ru.

Установка

Установить его не сложно, так как подобный замок не врезается, а накладывается. Для этого понадобятся такие инструменты:

  • дрель;
  • сверла;
  • плоскогубцы и отвертка;
  • болгарка;
  • линейка;
  • сварка и металлическая пластина, если дверь из металла.

Чтобы в глаза не попадали искры – специальные очки.

Процесс монтажа:

Определить место монтажа замка, при этом важно рассчитать высоту монтажа, для удобства использования.
Разметить точки сверления отверстий. Нужно учитывать контуры для ключа

Чтобы сделать все безошибочно, замок прикладывается к двери.
Размечать торец нужно с учетом толщины замка.
По периметру, по отмеченным точкам просверлить отверстия.
Корпус накладывается на точки разметки и прикручивается болтами.
Далее проводится монтаж замочной скважины.
Аналогично монтируется вторая часть на дверном коробе.

Точность сверления отверстий влияет на качество действия замка.


Гаражный ригельный замок

Преимущества и недостатки

Выбирая реечный замок для гаража, необходимо учитывать ряд достоинств и недостатков устройств. Из основных преимуществ выделяют:

  1. Низкую стоимость механизмов. Так как конструкция без механизма секретности, то и трудозатраты на ее изготовление меньше.
  2. Удобство эксплуатации. Замки открываются простой вставкой ключа. Закрывают двери, придерживая засов внутри стального корпуса, с помощью реек блокировка будет автоматической.
  3. Долговечность устройств.
  4. Универсальность.

Реечные механизмы почти не заклинивают. Чтобы открыть замок, не нужно прилагать много усилий. К главным недостаткам относятся:

  1. Низкая стойкость механизма к взлому.
  2. Сложности с заменой деталей по причине нестандартных конструкций.
  3. Трудности с изготовлением дубликатов ключей.
  4. Хрупкость деталей.

Отличие устройства замков для межкомнатных дверей

Устройство замка входной двери с вертикальными штырями будет отличаться от конструкции запорного механизма с защелкой для межкомнатной двери. И нужно понимать, в чем заключается разница, чтобы правильно подобрать запирающее устройство.

К замкам для межкомнатных дверей не выдвигаются особые требования в плане безопасности. Ведь они не подвергаются взлому. Их основная задача удержать надежно дверь и ограничить для некоторых членов семьи доступ на территорию. Также они должны обеспечивать комфортное и тихое открывание-закрывание дверного полотна. Чаще всего на такие двери ставят врезные замки без ригелей. В них основную функцию выполняет язычок. Такие запирающие устройства могут закрываться на ключ или вороток. В ассортименте производственных компаний есть также обычные защелки. Они компактные и управляются поворотом ручки. Но их обычно не используют для врезки. В дверной блок врезают полноценный механизм. Он оснащается крепкими пружинами и рассчитан на большой цикл открывания-закрывания. Ручка в нем не проседает под собственным весом. Какой замок лучше поставить на межкомнатную дверь, чтобы обеспечить тихую работу конструкции, ее надежность и безопасность, нужно решать индивидуально в каждой ситуации. Поэтому рекомендуется консультироваться по этому поводу с мастерами компаний, которые специализируются на изготовлении межкомнатных дверей, запирающих механизмов для них, их продаже и установке.

Читайте далее:

Как вытащить личинку из замка

Как поменять замок на металлической входной двери

Что делать, если дверь не открывается

Что такое ригель замка

Ри́гель (нем. Riegel – поперечина, засов, задвижка) — часть запорного устройства, замка, которая непосредственно запирает объект закрытия. Представляет собой металлический (в редких случаях пластиковый) стержень, который может выдвигаться или поворачиваться, таким образом входя между подвижным и неподвижным элементами объекта и препятствуя их нежелательному или несанкционированному смещению.

Примерно с середины 90х годов двадцатого века (начало популярности дверей с запорами повышенной надёжности в России) в русском языке всё чаще ригелем называют язычок обычного засова или шпингалета. С начала 21 века, ригелем ошибочно называют на европейский манер сам торцевой шпингалет.

Где используют?

Для установки ригельного замка особых усилий не потребуется. Кроме линейки с ручкой, плоскогубцев и отвертки может пригодиться дрель, болгарка и сварочный аппарат, если дверь металлическая.

Чаще такие замки покупают:

  • для гаражей, ворот;
  • калиток;
  • дверей складов, бытовок подсобок, хозяйственных построек;
  • рольставней (устанавливаемый на двигатель и редуктор для блокировки всей конструкции);
  • мебели (шкафчиков, сейфов).

Ригельные запорные устройства постоянно совершенствуют. Современные модели уже не механические, а электрические — отличаются большей надежностью перед некоторыми дорогими моделями. При покупке двери со встроенным замком на него совершенно не обращают внимания, любуясь дизайном или выбирая подходящий размер

Однако запорное устройство — это главное, на что нужно обратить внимание. Ригельный прост в монтаже, демонтаже, цена низкая

Пользоваться таким устройством привычнее и понятнее.

Способы вскрытия

Бывают различные жизненные обстоятельства, которые вынуждают хозяина вскрывать его же накладной замок без ключа, чтобы попасть в гараж не через крышу.

Существуют различные причины, из-за которых механизм невозможно открыть обычным способом:

  • Попадание воды внутрь и ее замерзание;
  • Износ деталей либо элементов;
  • Повреждение в результате умышленного взлома воров;
  • Отсутствие ключей в связи с их утерей.

В таком случае можно попробовать отогреть механизм или найти ключи. Стандартные методы открытия вряд ли будут кстати и не факт, что удастся в кратчайшие сроки открыть замок. Обливать механизм горючими веществами нельзя.

Чтобы процесс согревания шел быстрее, можно использовать фен, горелку, периодически стучать молотком по двери гаража, где установлен корпус.

Вырезка крепления подразумевает высверливание точек приварки корпуса, крепления, обрезание кромки ворот, высверливание секрет. При помощи отмычки, при знании и навыках, такой способ является одним из самых легких при вскрытии навесного замка. Вскрытие и разрушение секрета – способ быстрый и надежный. После разрушения секрета, обычно получается разблокировать механизм без проблем. Одной из наиболее распространенных причин заклинивания является использование не подходящей смазки или неправильно установленные двери. Смазывание любым видом жира для пищи (маслом) – скорая поломка устройства.

Как открыть накладной замок, если его заклинило

Иногда ключ перестает вращаться или проворачивается, не открывая при этом внутренний запор входной двери. Если заклинило язычок, можно отжать его, используя узкий металлический предмет:

  1. С помощью лома отодвигают дверное полотно.
  2. Лезвие ножа вводят в щель и отодвигают металлический квадрат, после чего дверь распахнется.

Чтобы устранить поломку, нужно разобрать накладной замок:

  1. Отвинчивают наружные крепежные болты и снимают накладку.
  2. Снимают внутренние фиксаторы.

Иногда достаточно очистить и смазать маслом механизм. Тогда и ремонт не потребуется. В ряде случаев придется заменить ослабевшую пружину.

Особенности ключа и принцип работы механизма

Ключ является самым трудоемким элементом устройства из-за необходимости его инструментальной обработки. Сложность состоит в соблюдении размеров при нарезке и дальнейшей подгонки полученных пазов — они должны иметь ширину и угол, точно соответствующий пазам на рейках. От точности соблюдения размеров (опытности мастера) зависит, будет ли работа затворного механизма безупречной.

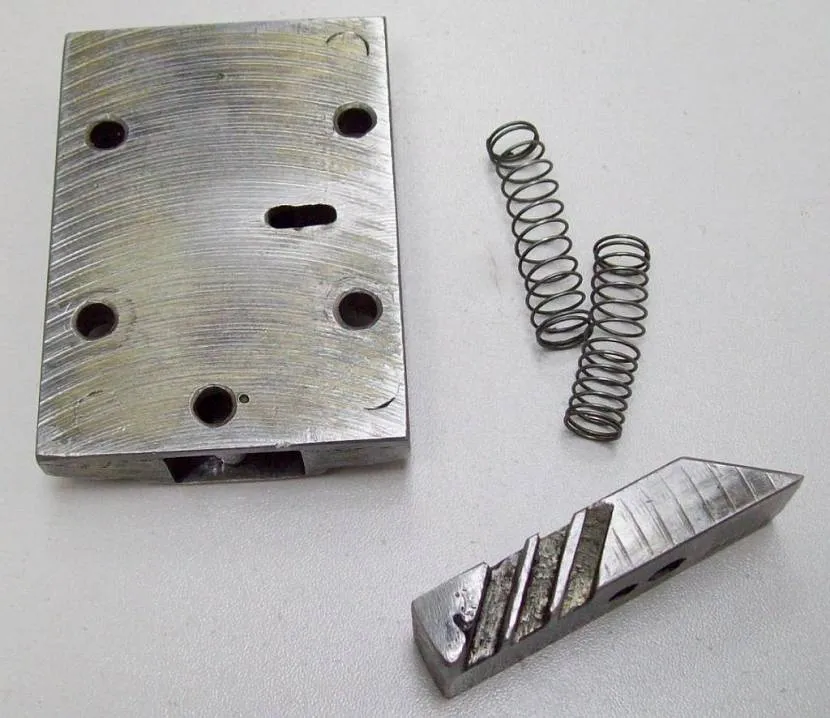

Составные части механизмаИсточник imagesait.ru

Нарезку на ключе делают одно- и двухсторонней; после ее выполнения требуется ручная доводка. Изготовить дубликат ригельного ключа не так просто и довольно дорого. Понадобится подобрать заготовку нужной формы, длины и толщины, а затем нарезать правильные пазы (малейшее отклонение будет приводить к заеданию и заклиниванию механизма, что очень неприятно).

Замок для гаража внутренний реечный имеет отличную от других моделей особенность: секретный механизм в нем не предусмотрен. Рейка приводится в действие пружиной. Чтобы открыть (или закрыть) дверь, ключ в ключевом отверстии не поворачивают; достаточно просто утопить его, надавливая до упора. При этом пазы на ключе последовательно совмещаются с внутренними пазами рейки. Когда все они оказываются сцепленными, поворот ключа окончательно сжимает пружину, рейка отодвигается внутрь корпуса, открывая дверь.

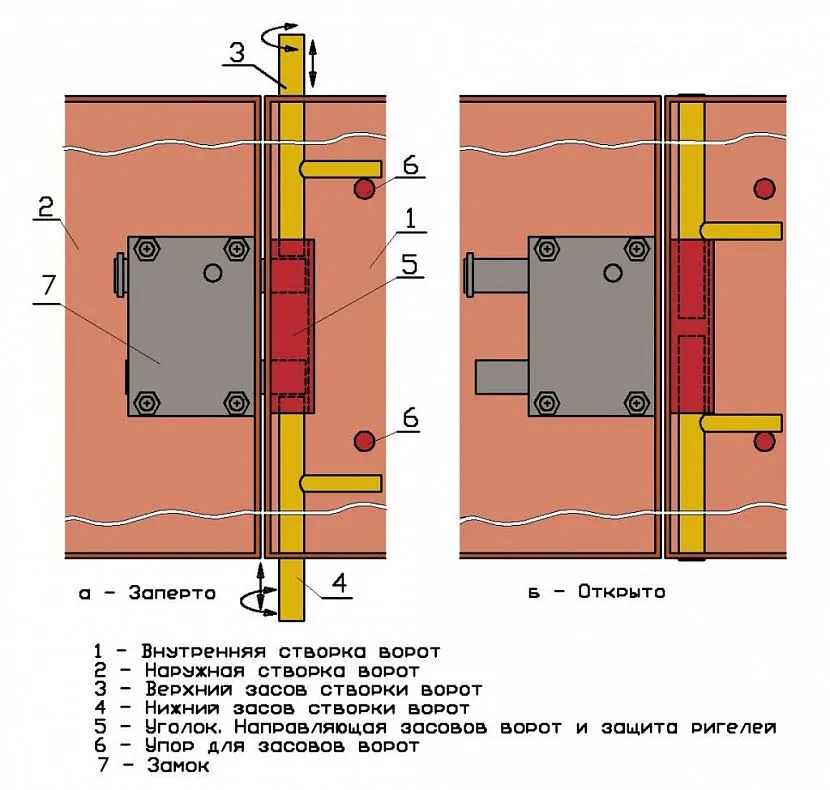

Схема крепления замка с двумя прямоугольными ригелямиИсточник rykovodstvo.ru

Кроме механизма с прямым ходом, описанного выше, существует разновидность — реечный замок обратного хода. Устройство конструктивно немного сложнее, что позволяет считать его более надежным вариантом. Чтобы открыть такой замок, надо выполнить следующий набор действий:

  • Ключ полностью погружают в скважину.
  • Чтобы замок разблокировался и открылся, ключ поворачивают на четверть оборота, а затем тянут на себя.
  • Чтобы извлечь ключ, действия выполняются в обратном порядке.
  • Закрыть замок (любой конструкции) можно вручную, придерживая пальцами засов в задвинутом положении и захлопывая дверь.

Необходимость дополнительного запирания

Основное назначение дополнительного запирания – это защита от взлома двери рычажными инструментами. Если дверь пробуют отжать или выломать, то забивать лом или работать фомкой начинают в углу по замковой вертикали. Потому что угол «пустой» – ригеля замков сосредоточены в центре полотна двери. И если сюда мы ставим тягу или девиатор, работа жулика при взломе усложняется.

Дополнительное запирание вверх – вниз, или вбок девиаторами, никак не увеличивает защиту двери от интеллектуальных видов вскрытия. Если замки будут вскрыты, то и все штыри, подключённые к ним, тоже уйдут в полотно двери.

Если говорить в общем и целом, дополнительные точки запирания штука полезная. Но это лишь дополнительная не основная деталь защитной двери, на которой не нужно зацикливаться

Если вы выбираете дверь в условиях ограниченного бюджета, лучше обратить внимание на текущую систему запирания двери, возможно, купить замки более высокого класса защиты, а не вкладывать бюджет в тяги или девиаторы, которые в итоге будут подключены к некачественным незащищенным замкам

Система запирания должна соответствовать той металлоконструкции, которую вы выбираете. Просто запирание в разные стороны не делает из двери крутое защитное изделие.

У некоторых производителей встречаются двери, которые по умолчанию комплектуются тягами. Ничего же просто так не бывает, поэтому здесь стоит задуматься и проанализировать, почему дополнительное удорожающее запирание устанавливается вдруг в дар. Дело в том, что в некоторых дверях вертикальное запирание по умолчанию необходимо для того, чтобы дверь из проема не вылетала под ударом ноги и не выковыривались из коробки отверткой. Поэтому установка тяг на дверях подобного типа – мера вынужденная, а не щедрость отдельного производителя.

А вот на дверях нашего производства, например, полотно в углах по замковой вертикали усилено дополнительными горизонтальными рёбрами жесткости. Поэтому на дополнительных точках запирания внимания заказчика при консультациях мы не обращаем. Существующая металлоконструкция и так будет достойно сопротивляться отжиму.

Отрицательные качества

Главный недостаток реечных замков – низкая сопротивляемость взлому. Выше описаны методики, которые известны очень многим. Для взломщиков не существует проблемы, как открыть ригельный замок. Это делается обыкновенным перочинным ножом.

Современные охранные структуры, отказываются охранять объект, если полотно защищает только один реечный замок. Они считают это устройство малоэффективным для надлежащей защиты имущества.

Такие реечные модели имеют нестандартные размеры, отличаются по форме. Если требуется замена, сложно подобрать другой замок вследствие несовпадения посадочного места.

Устройство кодовых дверных замков

Кодовые замки являются отличным решением для деревянных, пластиковых и металлических входных дверей. Устанавливают их на ворота, гаражи. Ставят на двери подъездов и хозяйственных построек.

Внутренние и внешние составляющие запорного механизма:

  • корпус;
  • защелка;
  • крышка;
  • накладка с номерами кнопок;
  • ответная планка;
  • кнопки замка;
  • пусковая головка.

Принцип действия зависит от набора деталей, но очень простой: вводится код и замок открывается. Подходят такие механизмы для правых и левых дверных полотен, так как система оснащается защелкой, которую можно переставлять вправо или влево.

Сферы использования

Хотя у этих замков и крепкая металлическая конструкция – преградить путь даже вору-новичку они не в силах. Ригельный замок относится к первому классу безопасности, то есть к менее надежным устройствам. Такие замки не стоит использовать в местах хранения дорогого оборудования, других ценностей, в качестве входного. Но при этом они отлично справляются с функцией дополнительного запора.

Часто и эффективно они используются на:

  • гаражных воротах;
  • калитках на улице;
  • дверях подсобных помещений, складов;
  • бытовках;
  • сараях;
  • ригельный замок используется для рольставней. Причем устанавливается он на редуктор и двигатель, что обеспечивает блокировку конструкции.

Советы как открыть гаражный замок

Такие механизмы для затвора имеют долгую историю. Их преимущества заключаются в дешевой стоимости, простоте в использовании, но они относительно надежные. Существуют различные ситуации, когда может потребоваться ломать собственный замок. Например, сломалась замочная скважина, когда он используется круглый год на улице под падающим дождем и снегом, из-за чего изнашивается быстрее. Возможно дело и в ворах, которые пытались выбить двери или вскрывать механизм.

Как можно самостоятельно открыть навесной замок:

  1. Сломанное устройство можно попробовать открыть отмычкой, сделанной из алюминиевой банки. Из нее следует вырезать треугольник, который поможет острым углом открыть замок.
  2. Отмычкой из скрепки можно открыть механизм, если грамотно работать с винтовой пружиной. Главное – попасть в пружину.
  3. Наиболее правильным способом является открытие специальными отмычками: тогда не нужно делать ничего лишнего, и замок открывается довольно легко.

Можно сбить с помощью лома. Некоторые замки тяжело поддаются вскрытию, поэтому приходится высверливать весь цилиндр для открытия двери. Тогда нужно взять сверло 12 мм или специальное для сверления замков, или трубчатое. При сверлении нельзя трогать сверло пальцами, оно сильно нагрето. Можно получить ожог и травмироваться. При работе следует надеть защитные очки.

Как открыть гаражный замок

Часто вскрыть гаражный замок можно одним из нескольких способов.

Основные способы взлома замков такие:

  1. Вырезка крепления замка механическим способом. Пробуя вскрыть дверь таким способом, вам необходимо будет, высверлить точки крепления замка. Также можно обрезать кромку двери, а затем срезать болгаркой запирающею часть замка или же просто рассверлить секретный механизм.
  2. Взломать замок можно так же отмычкой или подобным по действию инструментом. Взлом секретов механического замка в гаражной двери выполняется гораздо легче, чем взлом дверного замка квартиры. И по этой причине имея знания принципа действия замка и малый опыт в этой сфере вы с легкостью сможете открыть замок отмычкой без особых утруждении.
  3. Вскрытие замка с разрушением секретного механизма. Такой способ является самым быстрым и менее травматичным при вскрытие заклинившего замка. После того как секретный механизм замка извлекается вам удастся разблокировать механизм и открыть двери гаража. Так же замена секрета обойдется вам гораздо дешевле, чем приобретать новый замок.

Самой распространенной причиной заклинивания механического замка является использование не того вида смазки или проблема с монтажом гаражных дверей. К примеру, если графитную или литоловую смазку заменить на солидол или отработку, то через пару месяцев начнется проявление коррозии или химической сварки элементов замка.

В таких случаях вскрыть замок будет практически не реальным.

https://youtube.com/watch?v=mzl5V9mtKiY

Процесс установки

Стоит сразу отметить, что без наличия специальных навыков монтажа лучше обратиться к специалистам. Чтобы установить гаражный реечный замок, понадобятся инструменты:

  • электрическая дрель;
  • сверла по металлу;
  • отвертки;
  • болгарка;
  • плоскогубцы;
  • саморезы;
  • линейки;
  • нож;
  • керн — инструмент (слесарный) для отметки места будущего отверстия.

При работе необходимо защищать глаза специальными очками. Процесс установки состоит из этапов:

  1. Определяют место для монтажа механизма, высоту для удобства эксплуатации.
  2. Размечают точки для сверления отверстий, прикладывая замок к двери, учитывая контуры вставки ключей.
  3. По толщине замка делают разметку дверного торца.
  4. Высверливают отверстия, намечают границы монтажа устройства. Должны получиться верхние и нижние линии прямоугольной конструкции, которую вырезают болгаркой.
  5. В сделанную нишу помещают замок, отмечают отверстия для саморезов.
  6. Проверяют конструкцию, предварительно фиксируя устройство.
  7. Замок снимают, делают на металлической воротной створке разметку местоположения ключа. Высверливают отверстие для замочной скважины.
  8. Устанавливают ригельное устройство, надежно его закрепляют. Проверяют функционирование конструкции. Замок должен работать без заедания, стопоров, приложения максимальных усилий.
  9. Монтируют накладки на конструкцию, снова проверяют ее функционирование.
  10. Делают разметку отверстий для движения реек в дверном торце. Аккуратно сверлят. Такую же процедуру проделывают и на второй гаражной створке.

Выбор реечного замка

Уникальное свойство замка для гаража внутреннего, купить который можно в любом специализированном магазине, состоит в том, что случайно сломать его практически невозможно. Несмотря на незатейливость механизма, качественные модели снабжаются сертификатом качества с указанием параметров. К рейке замка предъявляются определенные требования:

  • Передвижение рейки в корпусе должно быть свободным и плавным. Заедание говорит о том, что зазор с корпусом недостаточный или неравномерный; очевидно, что этот замок — низкокачественное изделие.
  • Фиксация рейки в выдвинутом положении должно быть надежной. В противном случае применение силы вызовет возврат ригеля в корпус — дверь откроется.
  • Рейка изготавливается из достаточно твердого сплава, способного выдержать силовую нагрузку в 200-300 кг.
  • Размер (диаметр) задвижных стержней должен максимально точно соответствовать размеру отверстий.
  • При покупке изделия убедитесь, что на корпусе нет следов ржавчины и вмятин.

Видео описание

О гаражном замке обратного хода в следующем видео:

При выборе нужно обращать внимание на соответствие габаритов и веса изделия толщине гаражных ворот. Толщина металлической створки, к которой будет крепиться замок, не должна быть тоньше 4 мм, в противном случае увесистый механизм станет причиной деформации металла

Технологии не стоят на месте; чтобы повысить класс безопасности накладных реечных замков, проводится усложнение их конструкции. На рынке предлагаются многозапорные устройства, дополненные противовзломными цапфами. Механизмы оснащаются защитными задвижками и устройствами, включающими блокировку с использованием дверной ручки (при закрывании ее необходимо поднять до заданного угла). Разнообразные улучшения позволяют замку лучше сопротивляться попыткам взлома.

Стоимость реечного замка

Благодаря универсальности нехитрой конструкции с выдвигающимися ригелями, закрепленными на рейке, которая взаимодействует с ключом, подобные запирающие устройства пользуются неослабевающей популярностью.


Замок обратного ходаИсточник icaev.ru

Цена изделий варьирует в достаточно широком диапазоне. Она зависит от степени сложности и надежности замка, от размера и от материала изготовления запорной системы. Если вы думаете установить реечный замок для гаража, купить в Москве и регионе подобное изделие можно по следующим средним ценам:

  • Модель с одним прямоугольным ригелем — 380 руб., с двумя прямоугольными ригелями — 490 руб.
  • Модель с 3 цилиндрическими ригелями. Цена находится в пределах 550-600 руб.
  • Модель с прямоугольным ригелем, под крестообразный ключ (с возможностью замены механизма секретности): 900-1000 руб.
  • Замок усиленный, 3 цилиндрических ригеля, изнутри открывается ручкой — 1100 руб.; с 4 ригелями —1200 руб.
  • Модель аналогичная предыдущей, дополнительно снабжена задвижкой (можно запираться изнутри) — 1300 руб.
  • Модель с четырьмя ригелями и защелкой под ручку, изнутри открывается ключом — 2150-2600 руб.
  • Замок Maxbar (Германия). Основное запирание: ригель с фалевой защелкой, дополнительное запирание: запорные цапфы. Цена: 2900-3300 руб.
  • Замок Mottura (Италия). В различных моделях (которые делятся на правые и левые) присутствует 3-5 ригелей; цена — 6500-6700 руб.


Замок средней ценовой категорииИсточник okna-blitz.ru

Вывод

Дополнительные механизмы запирания дверей — вещь нужная и полезная. Они повышают охранные свойства двери, защищая ее от силовых методов вскрытия

Но важно, чтобы вертикальное или горизонтальное запирание было подключено грамотно. Вес тяг не должен превышать максимально допустимого для конкретной модели замка

Обычно это 250-400 граммов. Подключаться тяги к замкам должны на самоконтрящиеся гайки или с помощью любого другого крепежа, который в дальнейшем не раскрутится от вибрации. Не должно быть перекоса, чтобы избежать дополнительной нагрузки на замок при работе. Отверстия под ригеля и тяги в коробке двери должны быть чуть большего диаметра (на 2-3 мм). Замки с подключенным дополнительным вертикальным или горизонтальным приводом должны продолжать работать точно так же, как и без него, то есть мягко и четко.

Кто хотя бы раз занимался выбором входной металлической двери, наверняка сталкивался с тягами, девиаторами и крабами. Это дополнительные запирающие устройства, которые вылазят из полотна двери со всех сторон при повороте ключей в замках.

В этой статье мы с вами разберёмся, как всё это хозяйство правильно называется, как работает, а также сделаем выводы: в принципе нужно это всё замкам и дверям, или нет.
