Проекты кухонь с размерами (20 фото): готовые эскизы типовых планировок, как спроектировать кухню

Установка мойки

Когда сделан каркас под мойку для кухни своими руками, устанавливают раковину. Варианты монтажа будут зависеть от конструктивных особенностей мойки. Стандартный вариант фиксируется двумя способами:

герметиком;
саморезами.

Первый вариант подходит только в том случае, если раковина легкая. Когда конструкция тяжелая, необходимо использовать саморезы. В противном случае мойка может упасть. Перед установкой на герметик все торцы тумбы промазывают соединяющей смесью. Затем устанавливают раковину и надавливают на нее для лучшего сцепления.

Чтобы монтировать мойку на саморезы, покупают специальные Г-образные крепежные элементы. Всего понадобится 4-5 шт. Их прикручивают шурупами на одной высоте с внутренней стороны шкафа. Для точности желательно использовать строительный уровень. Чтобы защитить материал тумбы от влияния влаги, торцы смазывают герметиком, а сверху устанавливают мойку. Крепления ставятся на саморезы и смещаются по прорези. Это прижимает мойку к тумбе.

Расчет размеров и деталировка шкафов

Каждый функциональный компонент гарнитура собирают из отдельных составляющих. Создание подробного чертежа шкафа с указанием размеров компонентов называют деталировкой.

Этот документ понадобится для правильного раскроя ДСП, других листовых материалов. Сводные данные используют при составлении перечня покупок. По чертежу с размерами удобно выполнять сборку.

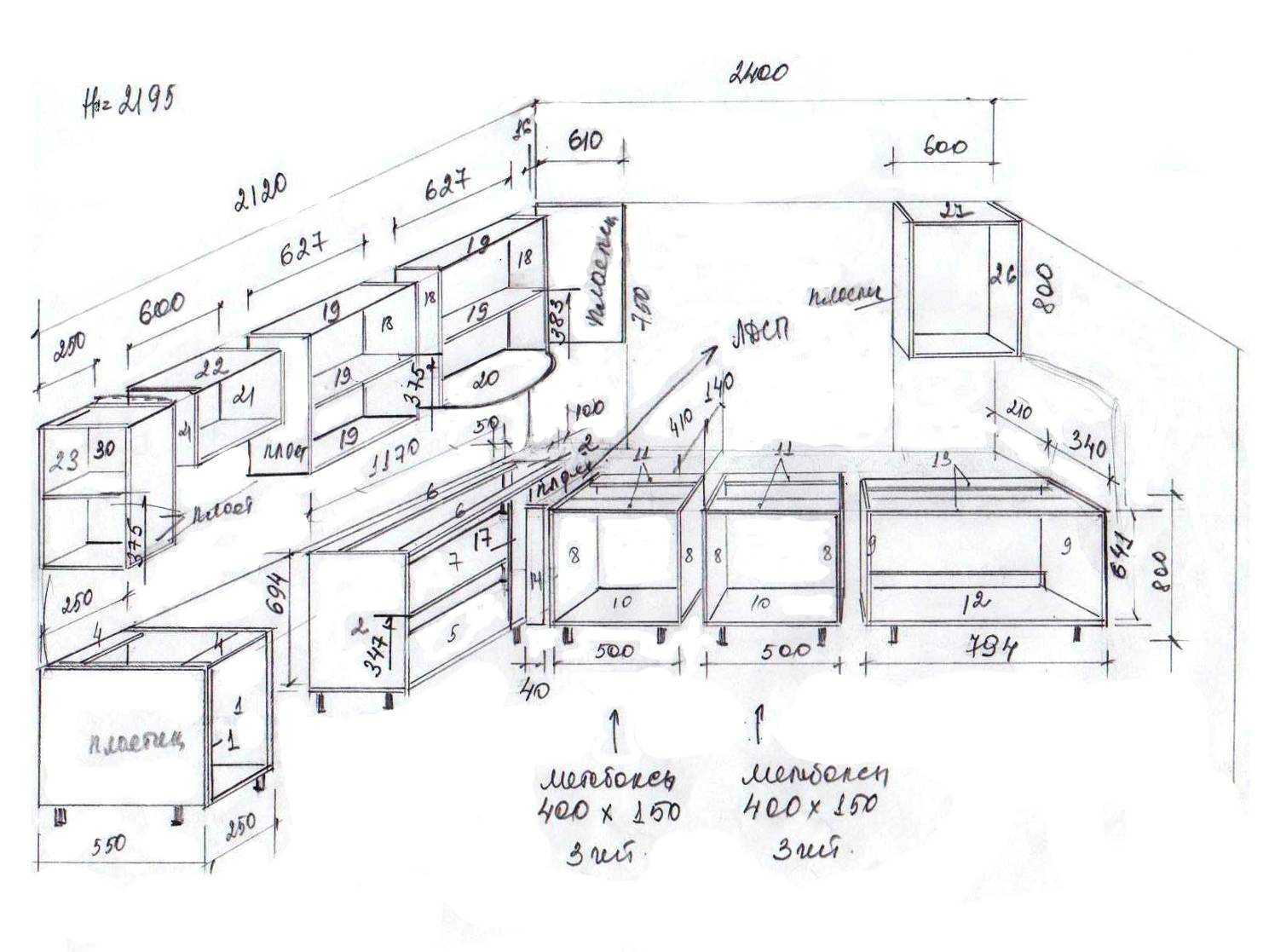

Деталировка кухонного шкафа.

Для удобства работы используют табличную форму. Чтобы исключить трудоемкие ручные операции, применяют Excel.

По каждой позиции записывают:

наименование;
размеры в мм;
количество.

Если выбраны плиты с ламинатом или на срезе натурального дерева видна текстура, чертежи мебели для самостоятельного изготовления создают с учетом направления линий рисунка. При раскрое необходимо обеспечить соответствие отдельных элементов.

Минимальное отклонение на несколько миллиметров недопустимо, затрудняется сборка. Образуются хорошо видимые неровности на лицевой поверхности. Нужно исключить подобные ошибки на стадии проектирования.

https://youtube.com/watch?v=t-nf5HKDwl8

Как спроектировать очень маленькую кухню

В маленькой кухне используйте каждый полезный сантиметр. Даже малогабаритные помещения можно сделать уютными, удобными и комфортными.

По возможности перенесите обеденную зону в другую комнату. Так вы сможете максимально комфортно создать рабочее пространство.
Снимите двери на петлях, которые открываются внутрь помещения. Сделайте арку или раздвижную конструкцию.
Изготавливайте кухонный гарнитур на заказ или своими руками. Только индивидуальные замеры дадут вам максимальную функциональность мебели.
Отнеситесь серьезно к дизайну помещения. Сделайте кухню в светлых тонах без крупных узоров с отражающими свет поверхностями.

Если следовать рекомендациям, даже из очень маленького помещения можно извлечь максимум полезного пространства.

Теперь, когда вы знаете практически все о планировке, расположении техники и розеток, самое время критично взглянуть на кухню. Возможно, вам захочется что-то улучшить и преобразить, заменить или создать своими руками.

Выбор цвета кухни

Составляя проекты одноэтажных домов с кухней, нередко можно столкнуться с трудностью выбора цветовой палитры.

Как таковых ограничений здесь не указывается, но все-таки при определении с предпочтением не стоит выбирать гамму холодных оттенков, так как данные цвета не только не увеличат аппетит, но и окажут своеобразное негативное восприятие в целом атмосферы на кухне. Предпочтительнее теплые, возможно даже насыщенные тона.

Стоит помнить о том, что все насыщенные цвета могут быстро надоесть, поэтому руководствоваться необходимо временем, на которое предполагается установить данный гарнитур.

Общие положения

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Шаг 4. Учтите нюансы проектирования и исключите ошибки

Здесь мы собрали в удобную таблицу с картинками и пояснениями основных важных моментов, которые нужно обязательно учесть, если вы решили спроектировать кухню самостоятельно.

	Удобнее всего готовить между мойкой и плитой. Рабочая поверхность должна составлять минимум 500мм.
	Нередко расположение духового шкафа не под варочной поверхностью помогает сэкономить место. Кроме того, размещение духовки в колонне делает кухню безопаснее – ведь тогда до духовки не достают дети!
	При планировании встроенной вытяжки, проверьте рекомендации изготовителя по минимальной высоте вытяжки над варочной поверхностью.
	Не стоит устанавливать варочною поверхность и духовку вплотную к стене. Это грозит перегреванием и загрязнением соседней стены.
	Минимальное расстояние между навесными полками и рабочей поверхностью – 380мм. Обычно под фартук оставляют 500-580мм.
	При двухрядной и П-образной планировке кухни, а также при планировании острова, барной стойки убедитесь, что между ящиками достаточно места, чтобы двери на обеих сторонах были одновременно открыты, проход должен составлять 800-1200мм.
	Обязательно предусмотрите доборную панель между шкафом и стеной, чтобы дверь открывалась полностью, не ударяясь и не шоркаясь об стену.
	Выступы столешницы до 300 мм не нуждаются в опоре. Однако если столешница больше (например, при планировании барной стойки или продолжении над стиральной, посудомоечной машиной), то нужно устанавливать дополнительную боковину или декоративную ножку.
	Оставьте место справа и слева от варочной поверхности, чтобы удобно снимать горячие кастрюли и сковородки с плиты.
	Предусмотрите ящики для кастрюль и сковородок близко от духовки, чтобы легко их достать.
	Используйте выдвижные ящики и карусели, чтобы легко доставать содержимое ящиков.
	Планируйте стиральную и посудомоечную машину близко от мойки, чтобы минимизировать влажную зону.
	Если мойка размещена вплотную к стене, под окном, проверьте, что ограничивает пространство, смеситель не блокирует удобное для готовки и открывание створок.

Теперь, когда чертеж от руки готов, пришло время выбрать все элементы и определиться с дизайном и цветовой гаммой с помощью программного обеспечения в 3D.

Использование шаблона

Для изготовления мебели можно воспользоваться профессиональным шаблоном. Но специально покупать его ради переделки одного комплекта мебели не стоит – простой инструмент несложно сделать и самому. Для этого две школьные линейки из дерева складывают под прямым углом и склеивают – получается плоская буква «Т» со шкалой. После этого на «ножке» высверливаются отверстия диаметром 2 мм на таких отметках:

8 мм – для наметки отверстий под еврошурупы на торцах изделий;
16 – по толщине панелей из дерева или его заменителей;
32 – толщина столешницы из ДСП;
50, 70, 100 и 120 мм – для разметки отступов под крепления фурнитуры и элементов декора.

Сборка нижней части кухонного гарнитура

Перед началом сборки все детали необходимо отсортировать. Далее, откладывайте те детали, которые потребуются в первую очередь. Если вы решили первым делом собрать тумбу, то вам потребуются следующие детали: боковая стенка – 2 штуки, стойка – 2 штуки, задняя стенка – 1 штука и дно – 1 штука. По такому принципу сортируются и другие элементы мебели.

Направляющие для ящика Каждую деталь необходимо монтировать поэтапно. Например, отверстия для крепления можно выполнить заранее или непосредственно в момент сборки. Здесь нет условностей и правил. В этой работе важна точность иначе очень легко повредить ДСП. В каждой детали должны точно совпадать все отверстия. Начать сборку можно с ящика. Он оборудуется роликовыми направляющими, которые закрепляются с двух внешних сторон ящика по бокам. Затем собирается весь короб. Отверстия от края должны быть на расстоянии 7 см. После, делаются отверстия для полкодержателей. Соедините две стойки и дно, а после прикрутите верхние ребра, на которые впоследствии будет прикреплена столешница.

Схема сборки нижнего шкафчика

Теперь пришло время монтажа задней стенки. Как уже было сказано, ее размер будет меньше ширины и высоты короба, соответственно, на пять миллиметров. Для начала ДВП прибивается к длинной стенке. Проверяется диагональ. Корректируется при необходимости. Фиксируется окончательно несколькими гвоздями. Шаг гвоздей может быть 100 мм. Если хотите сделать более прочную фиксацию, то используйте шурупы. Если тумба будет стоять на ножках, следует перевернуть тумбу вверх дном и прикрутить их. Установите ящик на место, и тумба полностью готова! По такой системе происходит сборка всех остальных элементов нижней части кухонного гарнитура.

Сборка кухонного шкафчика

На завершающем этапе остается смонтировать столешницу. Она может быть цельной или состоять из нескольких частей. В последнем случае для ее стыковки следует использовать специальные соединения.

По такому принципу собирается и верхняя часть, которая состоит из шкафчиков и пеналов. Единственная разница в том, что к шкафам необходимо будет прикрутить крепления для навешивания.

Делать ли перепланировку

Если ремонт у вас капитальный и есть возможность перепланировки, то сначала надо подумать, не хотите ли вы изменить геометрию комнаты. Для решение о необходимости перепланировки ответьте на следующие вопросы:

Какое у вас количество членов семьи, которые будут одновременно находиться на кухне
Активно ли вы пользуетесь кухней для готовки, для приема гостей или вообще заказываете еду и кухня для вас равна холодильнику
Места выхода коммуникаций и возможность их скрыть во время ремонта
Если вы молоды хотя бы и душой и часто принимаете гостей, возможно имеет смысл объединить кухню с гостиной, потому что современный дизайн кухни обычное про открытое пространство

Если перепланировка даёт хоть какие-то преимущества, то мы всегда советуем её делать. Многие необоснованно бояться её, думаю что это дорого и сложно. Это не так, и не дорого и не сложно, бояться нечего. После определения геометрии вашей будущей кухни можно переходить к составлению плана мебели.

Кромкование деталей

Получив необходимые детали, важно правильно обработать края, поскольку их невозможно скрыть краской или лаком. Для этого производится кромкование торцов

Это заклеивание всех видимых зон по толщине древесины меламиновой или пластиковой лентой.

Поставьте деталь вертикально так, чтобы срез оказался вверху.
У меламиновой или пластиковой ленты одна из сторон – клейкая.
Приложите к срезу ленту клеящейся стороной.
Для наилучшего сцепления срез с меламиновой лентой нагревается утюгом на средних температурах через чистый лист бумаги.
Чтобы пластиковая лента не расплавилась от утюга, применяйте строительный фен для нагрева.
Если нужно удалить все лишние и выступающие фрагменты, дождитесь полного остывания детали.
Ножом или другим острым инструментом обрежьте ненужный край.
Скруглите углы, уберите неровности среза и шероховатость при помощи наждачной бумаги.

Очень важно правильно обработать кромки древесных деталей

Крепление дверок

Настенные шкафчики для кухни могут быть как открытыми, так и закрытыми. Распространены комбинированные: на боковых секциях есть дверки, а средние — открыты. В качестве материала для полок используются листы древесно-стружечных плит или толстое стекло.

Для крепления дверок выпускают накладные и врезные петли. Перед установкой укладываем шкафчик на ровную поверхность вниз той стороной, к которой крепится дверка.

После установки петель необходимо проверить, как дверка прилегает к торцам по всему периметру и при необходимости отрегулировать винтами, специально предусмотренными в петлях для этой цели.

Обратите внимание!

Конструктор кухни: назначение программы, правила работы, плюсы и минусы, секреты расположения объектов на кухне
Высота барной стойки: разновидности стоек, расчет габаритов, стандартные размеры, обзоры современных решений (фото + видео)
Газовая труба на кухне: инструкция, как красиво и безопасно спрятать газовую трубу в кухне

Чтобы дверка самопроизвольно не открывалась, на боковины крепят магнитные держатели, а на дверку — стальную полоску. В последнюю очередь крепятся ручки для удобного открывания.

Освещение в дизайне кухни

О том, насколько грамотно и продуманно выполнен дизайн кухни, можно судить по освещению. В современных кухонных помещениях его делают обязательно комплексным, включающим следующие элементы:

Общее (центральное) освещение. Находится на потолке. В маленькой кухне достаточно одного светильника или люстры.
Зональное. В большом пространстве потолочные или настенные светильники помогают выделить зоны (например, обеденную группу).
Рабочее (локальное). Его организуют над столешницей. Рабочая подсветка должна быть яркой, ведь она обеспечивает комфорт во время готовки, освещая столешницу, плиту и раковину.
Дополнительное (интерьерное). Организуется исключительно с декоративными целями. Обычно это точечные светильники, расположенные по периметру комнаты, иногда в навесных шкафах со стеклянными фасадами.

Зональные группы светильниковИсточник pinimg.com

Об особенностях моделирования угловой кухни в следующем видео:

Особенности отделочных материалов

Кухня, как и ванная, является помещением с периодическими изменениями температуры и влажности. Эта особенность накладывает ограничения на выбор отделочных материалов: они должны быть влагоустойчивыми, паропроницаемыми, справляться со скачками температуры и не бояться бытовой химии.

Практичным вариантом для отделки пола будет линолеум и керамическая плитка; паркетная доска и ламинат не рекомендуются, так как хуже переносят повышенную влажность. Потолки чаще красят, штукатурят, или используют традиционную во многих стилях побелку. Стеновая отделка более разнообразна и включает следующие материалы:

Краска, декоративная штукатурка. Бюджетный способ; такую отделку несложно обновить или заменить через пару-тройку лет.

Натуральные материалы в скандинавском дизайнеИсточник hzcdn.com

Обои. Выбирают специальные влагонепроницаемые шпалеры, которые можно мыть. Они отличаются материалом изготовления, сроком эксплуатации и ценой. Радует поразительное разнообразие оттенков, узоров и текстур.
Кафель. Керамическая отделка ценится за прочность, влагоустойчивость и безразличие к бытовой химии. У плитки, как и у обоев, огромный дизайнерский потенциал.
ПВХ-панели. Практичный материал, устойчивый к микроклимату кухни и разнообразный по внешнему виду. Вы всегда подберете вариант нужного цвета и фактуры под любой дизайнерский стиль.

Параллельное размещение гарнитураИсточник newerarealestate.ca

О лучших решениях для угловой кухни в следующем видео:

Коротко о главном

Разработка проекта кухни – многоэтапный процесс, который позволяет получить эксклюзивный, авторский дизайн помещения. Основу преображения составляет план; его составляют на бумаге или, при наличии соответствующих навыков, в компьютерной программе.

Этап 1. Проектировка

При каких-то масштабных работах порою сложно понять, за что хвататься и с чего начинать. А начинать надо с проявления своей фантазии по максимуму, которую необходимо задействовать в процессе проектирования.

Работа над концепцией

Для начала определитесь с внешним видом будущей кухни. Четко представьте, какой хотите ее видеть, где поставите шкафчик того или иного типа, плиту, какие материалы задействовать.

Не в каждом затаился спящий Дали, но это не проблема

Далее потребуется набросать эскиз гарнитура. Особых художественных навыков для этого не потребуется, вы можете (более того, я настоятельно рекомендую) использовать специальные программы для 3D моделирования. Достаточно проста и удобна «PRO 100».

Программы по 3D моделированию помогут четко представить будущий вид

Перед созданием эскиза тщательно замерьте каждый сантиметр помещения и проводите моделирование согласно полученным данным.

Что следует учесть

Цветная трехмерная схема угловой кухни должна вмещать в себя все необходимые элементы.

Так что вам необходимо не забыть о:

угловой мойке и тумбе под нее;
минимум о двух тумбах справа и слева от раковины. Они могут служить как шкафчиками для хранения кухонной утвари, так и стать нишей под стиральную машину, духовой шкаф или посудомойку;
верхних секциях (минимум 2 единицы);
месте под стационарную технику (холодильник, к примеру).

Не забудьте указать в проекте все детали

Независимо от размера кухни, помните, что согласно требованиям эргономики пространства, длина столешницы не должна быть менее 50 см. Угловой модуль под мойку лучше всего делать трапециевидным (пятигранным) с углом в 45 градусов.

Во избежание конфузов в дальнейшем не забудьте про обозначение на эскизе мест для установки вытяжки и газовой трубы.

Проводим замеры

Ни один чертеж не буде точным без правильно проведенных замеров.

Чтобы создать полноценный макет и подобрать размеры шкафов, необходимо измерить:

Для большей точности лучше провести замеры несколько раз

длину стен, вдоль которых будет располагаться гарнитур;
высоту стен;
расстояние от окна до стены;
расстояние от двери до стены.

Далее стоит просчитать величину шкафчиков.

Стандартные размеры составляют:

85 см – для высоты;
45-50 см – в глубину;
30-80 см – для ширины.

Если чертеж угловой кухни с размерами и деталировкой для вас непосильная задача, есть элегантное и простое решение. Скачайте готовый план в интернете, подобрав вариант, подходящий под размеры вашей кухни. Ниже вы найдете несколько популярных схем.

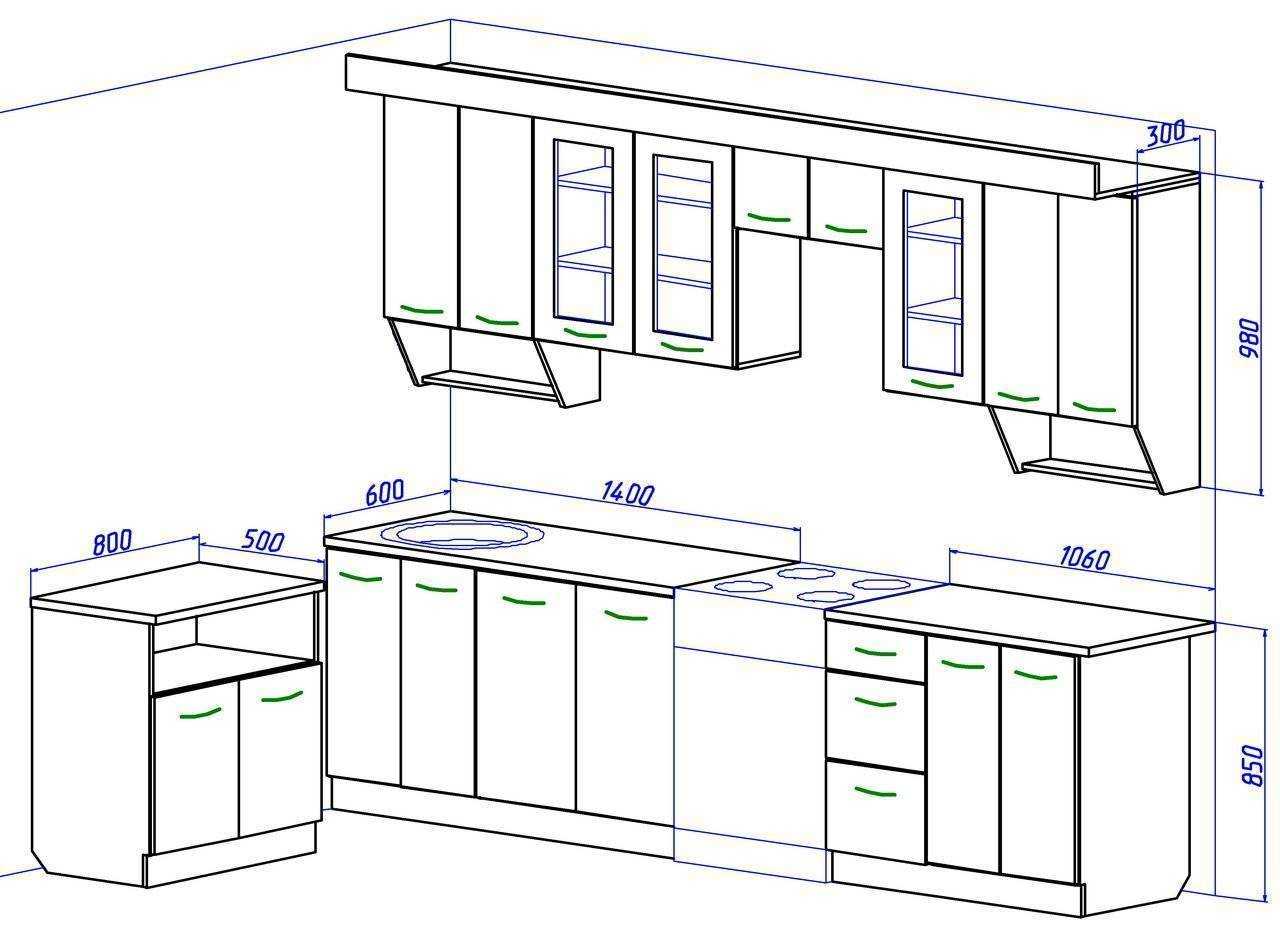

Одна из самых популярных схем кухни

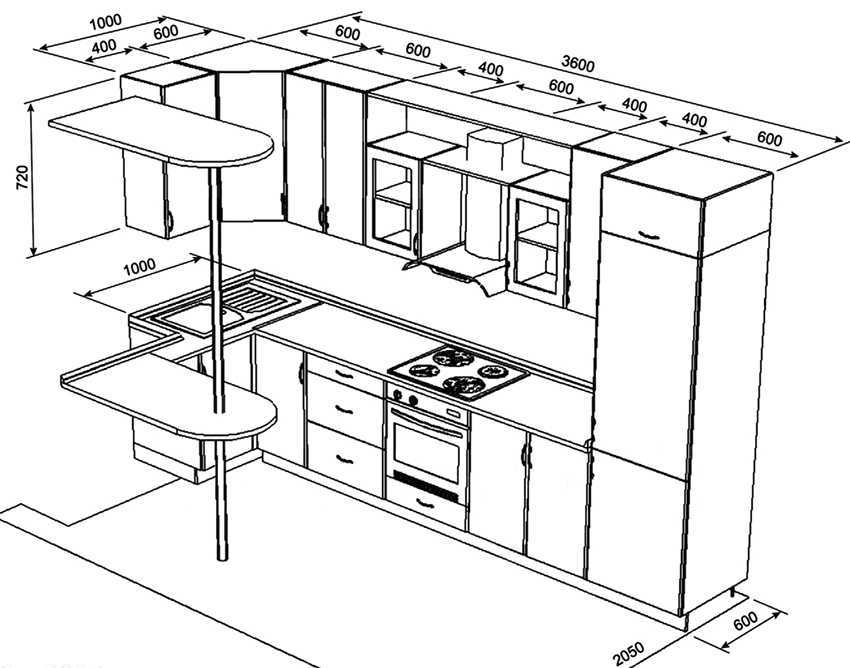

Еще один востребованный вариант угловой планировки

Схема для небольших помещений

Не знаете, как проектируется кухня своими руками – чертежи + размеры вам в помощь

Карта раскроя

Когда максимально подробный чертеж готов, стоит позаботиться о составлении карты раскроя материала. Это документация, которая отражает количество, вид и размер элементов, необходимых для распила листа ДСП.

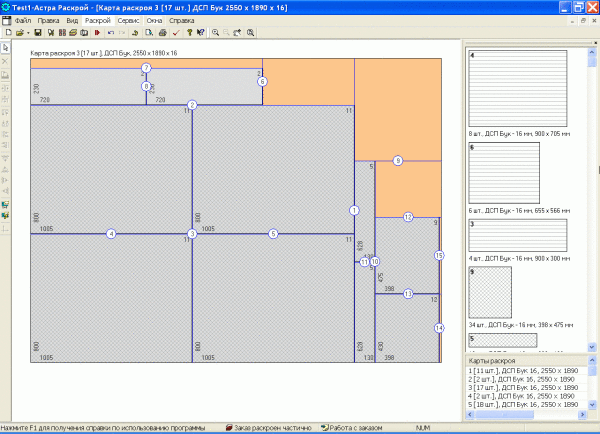

Один из примеров карты раскроя для гарнитура

Карту раскроя можно сделать самостоятельно, либо с помощью программы.

В ней вам нужно будет определить размеры каждого шкафчика, состоящего из:

верха и низа;
двух боковых стенок;
задней стенки из легкого, но прочного листа ДСП;
кромки;
полок;
фасада.

Также не стоит забывать о столешнице и кухонном фартуке.

Где приобрести материалы

Как только чертежи угловой кухни готовы, наступает следующий этап — изготовление деталей. За этим можно обратиться практически в любую мебельную фирму, такая услуга довольно распространена. Кроме размеров необходимо будет указать материал, а также цветовое оформление углового гарнитура. Фасад также продумывается заранее. Фурнитура и крепежи приобретаются в строительных магазинах.

Детали, изготовленные своими руками, обойдутся намного дешевле заказных, однако с фасадами лучше не экспериментировать. Этот элемент проще сделать на заказ, что заметно облегчит процесс сборки угловой кухни.

Общие положения

Как рассчитать кухонный навесной шкаф своими руками

Сложность в расчетах обычно вызывают угловые элементы. Но, поскольку в нашем варианте проектируется и рассчитывается прямая кухня своими руками, все предельно просто и понятно.

Глубина кухонных навесных шкафов обычно берется 300мм. Есть два принципиально отличающихся по конструкции навесных кухонных модуля:

Шкаф с сушкой. В него встраивается двухуровневая решетка для посуды. Поэтому его размеры строго регламентированы размерами самой сушки – ширина шкафа должна быть «круглой», 500, 600, 700, 800 или 900мм.
Шкаф над плитой. Согласно кухонным стандартам, расстояние между варочной поверхностью и шкафом должно быть больше, чем над остальной рабочей поверхностью на 150-200мм. То есть шкафчик должен быть короче остальных по высоте. А также в него может быть встроена вытяжка. С нюансами встройки, необходимых размеров выпилов внутри шкафа можно ознакомиться в инструкции, прилагающейся к выбранной модели вытяжки.

Остальные шкафы прямой кухни своими руками имеют вполне стандартную конструкцию и рассчитываются просто. Рассмотрим на примере чертежа кухонного навесного шкафа с двумя полками.

Дно 568х300 – 2шт.
Боковины 800х300 – 2шт.
Полки– 568х280 – 2шт.

Задняя стенка ДВП может вставляться в паз или набиваться внахлест. Второй способ легче, если вам нужно сделать прямую кухню своими руками – рекомендуем остановиться именно на нем. Задняя стенка в паз обычно выбирается, если планируется устанавливать регулируемые навесы. Но для навески прямой кухни это излишне, достаточно простых «ушек» для навески верхних кухонных шкафов с последующей стяжкой между собой в единую, монолитную конструкцию.

Сборка готовых изделий

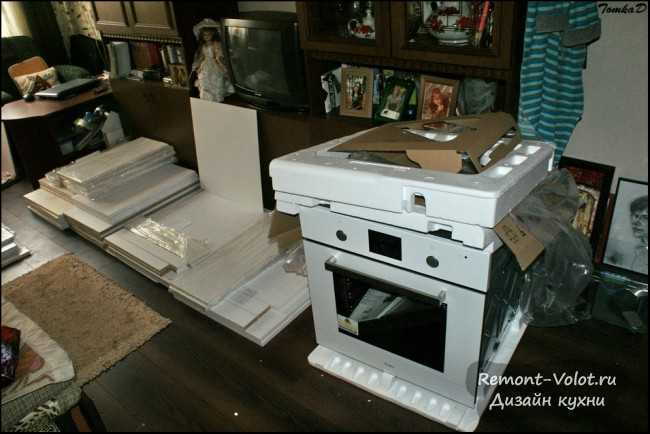

И вот уже через несколько дней мне привезли и сгрузили перед подъездом кучу досок из ламинированного ДСП, сверху присыпали фасадами из пластика, добавили пару листов ДВП и 38-миллиметровую эггеровскую столешницу. Всё это добро я распределил по комнатам квартиры, предварительно произведя необходимую сортировку деталей, чтобы я точно знал, где и какой шкаф у меня находится

К каждой кучке деталей добавилось по листку бумаги с названием изделия, размером деталей и их количеством.

Начинается самая ответственная, но, вместе с этим, и самая кайфовая часть работы – сборка готовых изделий.

Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.

Мебельные навесы -виды

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой). Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.

Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартука

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.

Более современные мебельные навесы для кухонных шкафов

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная 20-50 кг на один навес (зависит от модели и производителя).
