Проводка на кухне своими руками: пошаговая инструкция

Контактные соединения

Выключатели и розетки для кухни важно правильно выбрать и грамотно установить. Критерии выбора:

При выборе розеток нужно обратить внимание на показатели величины тока. Она должна составлять не менее 16 А. Для более длительного срока службы следует выбирать розетки с никелированными подпружиненными ламелями на керамической основе.
Выключатели могут быть рассчитаны на меньшие показатели величины тока, чем розетки.
Розетки и выключатели для кухни лучше брать двойные внутренние, чтобы их механизмы как можно меньше выступали за плоскость стены

Это защитит их от механических повреждений при перестановках мебели, а также при выходе из стоя одной из секций, обеспечит возможность резерва.

Для более длительного срока службы следует выбирать розетки с никелированными подпружиненными ламелями на керамической основе.
Выключатели могут быть рассчитаны на меньшие показатели величины тока, чем розетки.
Розетки и выключатели для кухни лучше брать двойные внутренние, чтобы их механизмы как можно меньше выступали за плоскость стены. Это защитит их от механических повреждений при перестановках мебели, а также при выходе из стоя одной из секций, обеспечит возможность резерва.

Схема размещения розеток на кухне

Правила установки:

1. Правила установки контактных соединений подразумевают монтаж розеток на высоте 300 – 400 мм от пола, а выключателей – 800-900 мм. Однако устройство электропроводки в кухонном помещении включает в себя некоторые нюансы: розетки должны быть установлены таким образом, чтобы в дальнейшем их не загораживала мебель и техника, а также, чтобы длины проводов электропитания были минимальны.
2. Розетки, которые устанавливаются внутри тумбы мойки, должны иметь защиту от влаги.
3. Розетку под вытяжку можно установить на высоте 1800 – 2000 мм от пола, розетки для настольных электроприборов (электрочайник, тостер, кофеварка, СВЧ) – на 150 мм от столешницы. Розетки для стиральной и моечной машины устанавливаются на расстоянии 400 мм от пола, для настенного телевизора – на высоте 2000 мм.
4. Розетки для кухонных светильников размещаются над верхними шкафами так, чтобы они не были заметны.
5. Выключатель общего освещения устанавливается на стандартной высоте и на расстоянии в 100 – 150 мм от дверного косяка.
6. Выключатели местного освещения устанавливаются в легкодоступных местах, например – на боковой поверхности шкафов или возле розеток над столешницей.
7. Для мебельного освещения устанавливается отдельный выключатель.

УЗО — надо или нет?

УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.

При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.

Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.

Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.

Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:

• проводов с большим сечением;
• автомата защиты;
• УЗО.

Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

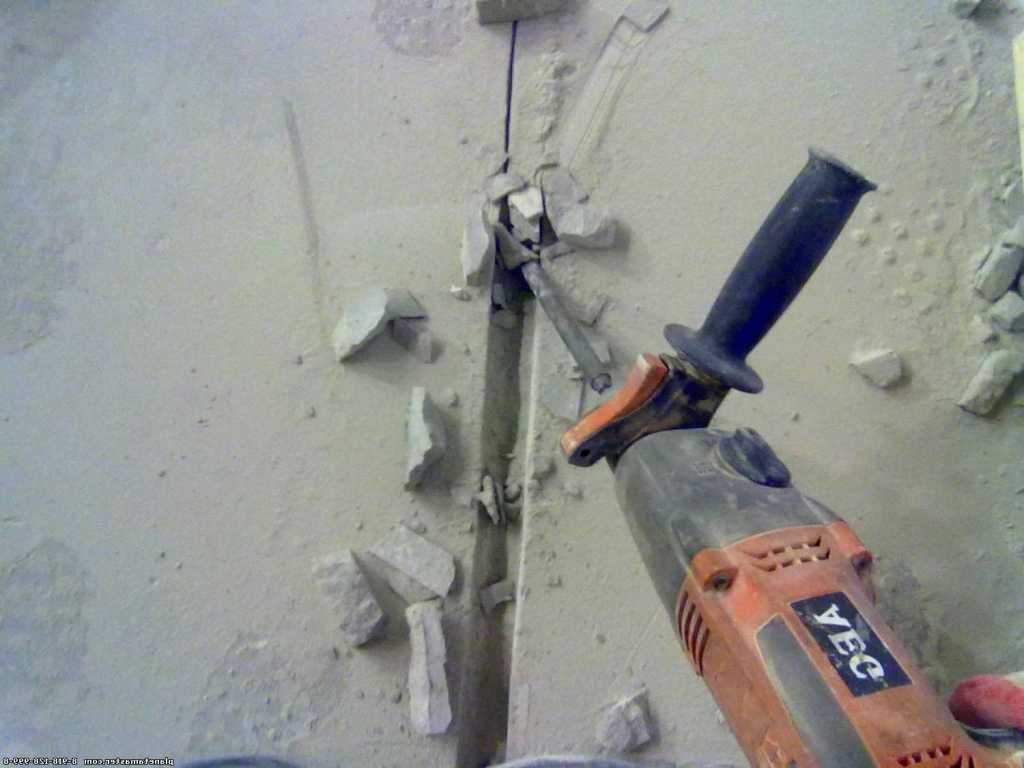

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Штробление

Осталось рассмотреть штробление и укладку кабеля в двухкомнатной квартире. Процедуру нужно проводить лишь в горизонтальном или вертикальном направлении. Это убережет электропроводку от случайного повреждения при сверлении отверстий в стене или забивания гвоздя, что в хозяйстве не редкость.

Кабель нужно продеть в гофр в удобном для этого месте (на полу, возможно, в другой комнате квартиры), предварительно отрезав необходимые по размеру куски того и другого.

Укладывая кабель с гофром в штробу, необходимо зафиксировать их в ней небольшими объемами алебастра на расстоянии 50 см.

После продевания кабеля в подрозетники, они замазываются алебастром заподлицо со стеной. Штробы же заделываются штукатуркой.

Теперь остается правильно соединить контакты, и замена электропроводки в хрущевке завершена.

Здесь нужно лишь добавить, что смена схемы электропроводки, равно как и переход от алюминия на медь, не является некой прихотью или тем более данью моде. Эти действия – объективная необходимость для двухкомнатных квартир в старых советских домах.

Монтаж варочной панели

Как правило, настольные индукционные плитки идут в комплекте с кабелем и вилкой для подключения в розетку, и пользователю не нужно приобретать их отдельно. Следует помнить, что во избежание перегрузок для варочной панели следует также проводить отдельную линию электросети. В противном случае одновременное включение двух и более мощных приборов приведет к отключению автомата в электрощите, который не выдержит повышенной нагрузки.

В среднем суммарная нагрузка плитки около 32 ампер, поэтому для ее надежного и безопасного использования требуется размещение отдельного автомата на 40А и кабель с сечением 6 мм.

При наличии уже соединенного с плиткой кабеля следует проверить его на правильность подключения. По общепринятой маркировке выводы обозначаются следующим образом:

• L — фаза. L1, L2, L3 — фазные отводы при многофазовом подключении.
• Pe — заземление.
• N — нулевой вывод.

Существуют модели плит с несколькими подключаемыми фазовыми жилами. С однофазным подключением на 3 провода все понятно, с вариантами подключения нескольких фаз немного сложнее. Идеально, если разводка в доме выполнена с применением нескольких фазовых проводов. В таком случае подключение плиты проводится согласно рекомендациям производителя, без каких-либо изменений. К сожалению, такой вариант электроснабжения жилых домов — большая редкость, потому что более распространен стандартный однофазовый режим.

В случае однофазной сети подключение входящего в комплект кабеля с несколькими фазовыми жилами к однофазной розетке недопустимо, поскольку нагрузка на единственный проводник увеличивается суммарно в 2−3 раза (в зависимости от количества выводов на плите). Высока вероятность того, что провод не выдержит такой мощности.

Еще можно приобрести трехжильный кабель сечением такой толщины, которая выдержит нагрузку нескольких фаз на одном проводе, но это не самый удачный вариант.

https://youtube.com/watch?v=gZhAjE8tk2k

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Старая и новая проводка

Какая вилка для духовых шкафов понадобится, определяет несколько факторов. Они же влияют и на выбор розетки. Однако при любом варианте главным требованием к безопасности является заземление. И если евро-розетка по умолчанию включает заземление, то о старой проводке и обычных розетках этого сказать нельзя.

Старая проводка с автоматами-выключателями – на распределительном щитке, в электрощитовой и так далее, предполагает только одно решение: для обслуживания техники понадобится класть новую трехжильную проводку – «фаза», «земля», «ноль», иначе есть риск постоянного срабатывания выключателя, что приводит к отказу оборудования.

Как подключить вилку в квартире с новой проводкой, вопросом не является. Комплектация эвро-розетками и евро-вилками решает эту проблему без всякого затруднения. Большинство моделей от Самсунг, Bosch или Электролюкс, комплектуется адаптерами по умолчанию. Достаточно включить штепсель в розетку без фильтра или удлинителя, чтобы прибор заработал.

С газовыми аппаратами таких сложностей не возникает, но у них есть свои недостатки.

Другой фактор, определяющий какая вилка нужна для духового шкафа – мощность аппарата.

При максимальной – не рабочей, мощности духовки в 3–3,5 кВт, достаточно розетки и вилки, рассчитанной на ток в 15 А. При этом при прокладке кабеля необходимо использовать медный провод не менее чем в 2,5 кв. мм в сечении.

Если мощность выше – до 5 кВт, например, аппарат от Bosch или Самсунг с пиролитической очисткой, то потребуется розетка на 32 А, а медный кабель для нее должен быть сечением не менее чем 4 кв. мм.

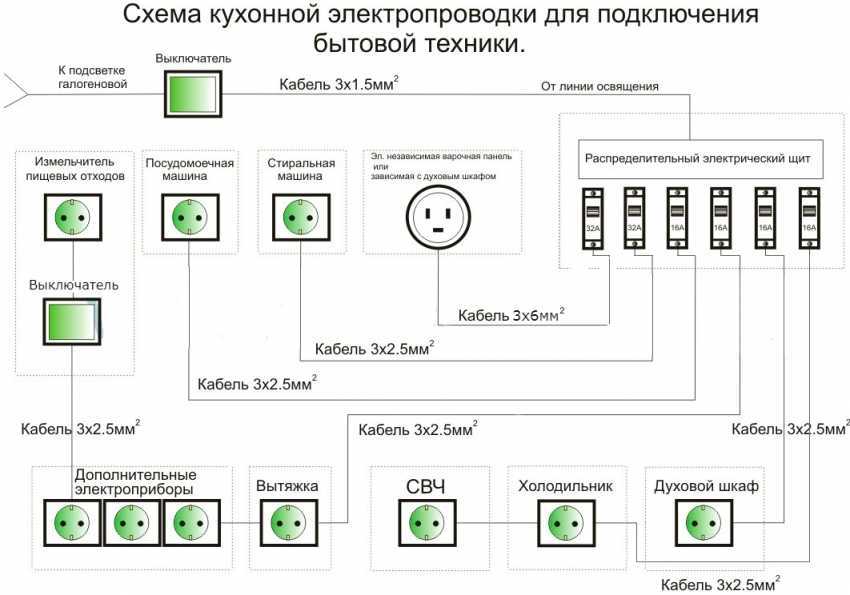

Схема разводки электрики на кухне

20.03.2015 нет комментариев 20 642 просмотров

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели. холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке должна быть тщательно продуманной и то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

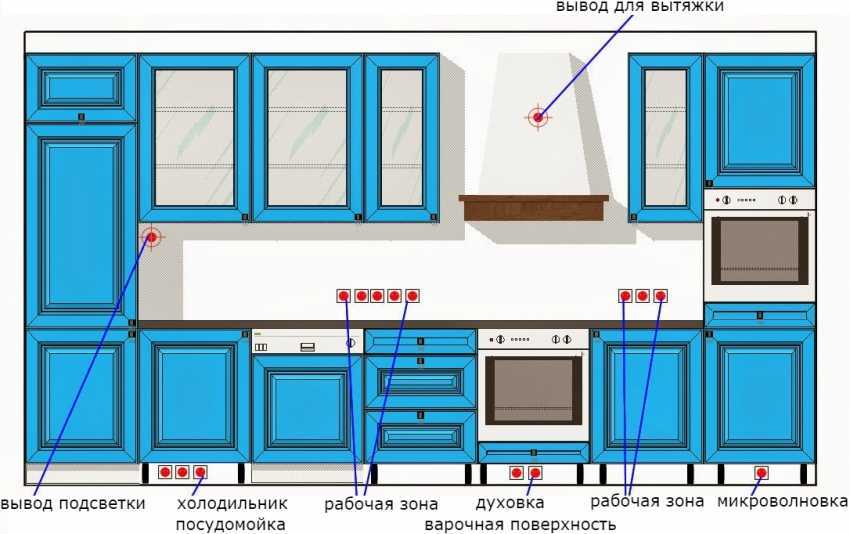

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры :

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть примерно таким, как показано на проекте:

Вот и все, что хотелось рассказать Вам о том, как должна выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне. в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Нравится

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

1. Нарисуйте на полу план расстановки мебели и бытовой техники.
2. Рядом с приборами продумайте места установки розеток.
3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм2, для запитки розеток от 2,5 до 4 мм2.

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

Такого плана картинка будет в вашей инструкции с точными монтажными размерами

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

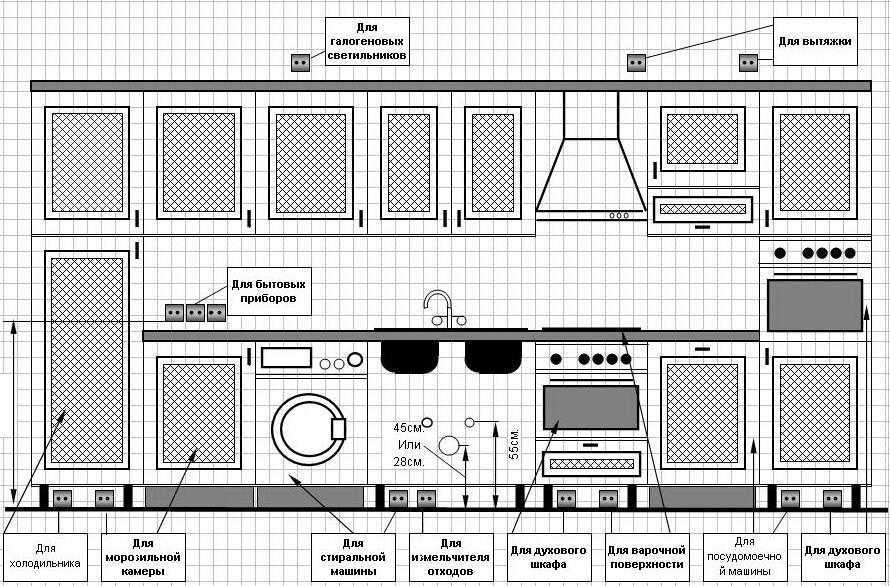

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники
