Расчёт винтовой лестницы

Независимо от вида конструкции, деревянные и бетонные винтовые лестницы

в одинаковой степени нуждаются в точном расчёте всех их параметров.

Рассмотрим пример расчёта строения лестницы из металла своими руками,

в которой в качестве опоры будет выступать стальная трубка толщиной 5 мм, диаметром 6-8 см.

Для сварки консолей в данном случае будет использоваться стальной уголок,

а для обустройства ступеней – деревянный массив.

Так как винтовая лестница на чердак или на второй этаж является правильной окружностью,

то её диаметр должен соответствовать размеру проёма, окружность которого определяется по формуле:

L=2?*(2R/3)*n,

где L –длина окружности, R –внешний радиус консоли лестницы, 2R/3 – радиус движения, Y – оборот конструкции, угловая величина, которая демонстрирует разницу в высоте между ступенями винтовой кованой лестницы, n – длина одной ступеньки, которая составляет разницу между радиусом проёма и внешнего радиуса опорной трубы.

Угол наклона проёма рассчитывается по формуле:

Y=Y: число ступеней.

Ширину проступи рассчитываем по формуле:

W=2R*sinY,

где W – ширина поступи, R –внешний радиус консоли лестницы, Y – угол наклона лестницы. Наиболее удобными в использовании являются винтовые лестницы с шириной поступи 20-30 см.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinY,

где W1 – максимальная ширина проступи.

Для того чтобы определить число ступеней, необходимо высоту всего проёма от пола первого этажа до уровня второго разделить на высоту одной ступеньки.

Значение высоты одной ступени при этом должно быть в пределах 15-20 см – наиболее оптимального размера для взрослого человека.

Типы конструкций

Все бетонные лестницы подразделяются на:

  • монолитные лестницы из бетона — изготовление осуществляется непосредственно на месте монтажа путем заливки бетонного раствора в заранее подготовленную опалубку;
  • сборные — представляют собой ЖБИ-блоки, заранее подготовленные на заводах по стандартному шаблону.

Все виды лестниц (прямые, поворотные и винтовые) могут быть как монолитными, так и сборными, но помимо этого они также подразделяются по типу конструкции. Основными конструкциями являются:

  • на тетивах;
  • на косоурах;
  • консольные;
  • модульные.

Разберем каждый из них подробно, для того чтобы вы могли лучше разобраться, какой вид конструкции подходит вам.

На тетиве

Конструкция представляет собой лестницу, с боковой стороны которой не будет видно ступеней. Ступени расположены между элементами бетонной конструкции.

Конструкция может быть как с закрытыми ступенями,

так и с открытыми.

Встречаются конструкции с односторонним расположением тетивы, в таком исполнении она схожа с консольной конструкцией.

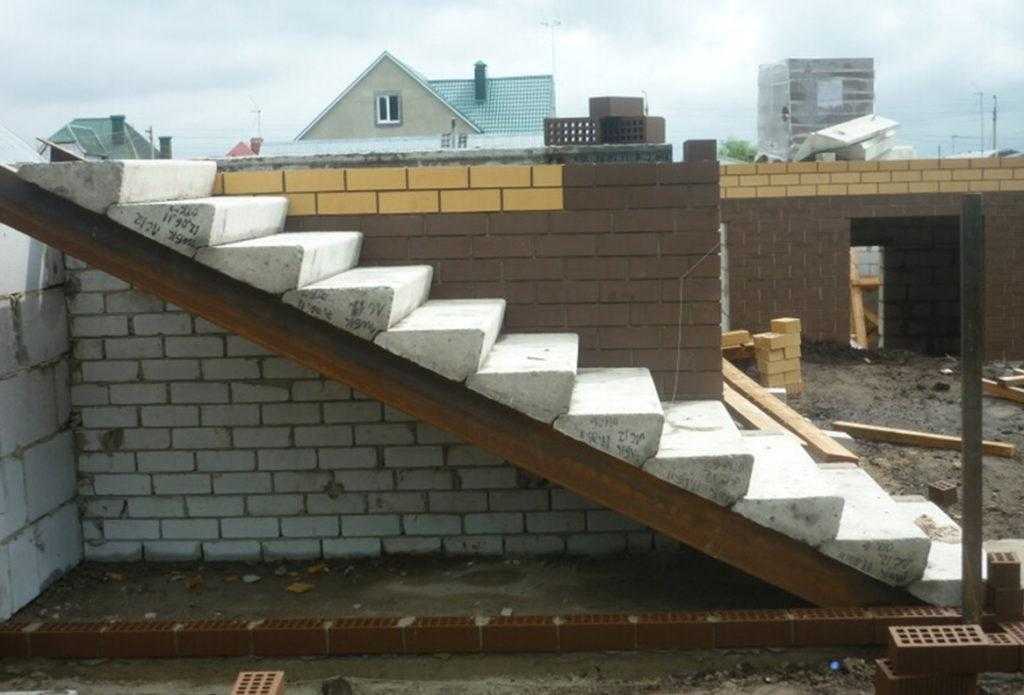

На косоуре

Отличие данной конструкции от предыдущей лишь в том, что ступени открыты с боков и лестница имеет зигзагообразный вид.

Помимо этого конструкции различают по расположению косоура:

Монокосоур – может располагаться как по центру лестницы, так и со смещением в любую из сторон.

Косоур – внешне выглядит ровно, так же как и лестницы на косоурах из других материалов. В данной конструкции из бетона выполняются косоуры, а сами ступени могут быть из бетона или другого материала.

Лестница представляет собой монолитный косоур.

Модульная

К модульным конструкциям относятся сборные железобетонные лестницы. Самые распространенные среди модульных бетонных конструкций это лестницы в многоквартирных домах. В таких зданиях используются многомаршевые лестницы с поворотными площадками.

Намного реже сборные железобетонные лестницы представлены в виде винтовых.

Еще одним вариантом модульной конструкции является использование отдельных ступеней в качестве боков, которые устанавливаются на наклонные швеллера.

Процесс сборки лестницы из готовых бетонных элементов, в конечном итоге, проще, по сравнению с монтажом монолитных лестниц за счет заранее заготовленных ЖБИ. В процессе сборки элементы лестницы устанавливаются в заранее подготовленные места и закрепляются при помощи бетонного раствора.

Консольная

Необычная и интересная конструкция. Благодаря тому, что отсутствуют перила, подступенки и подпорные элементы, создается ощущение легкости и невесомости.

Во избежание повреждений и разрушений ступеней консольной лестницы во время эксплуатации необходимо внимательно произвести все расчеты на этапе проектирования.

Для изготовления консольной лестницы из бетонных ступеней важно, чтобы стены были выполнены из прочного материала и имели достаточную ширину. В процессе строительства дома ступень на 1/3 длины встраивается в стену

Как сделать лестницу своими руками

Изготовление винтовой лестницы своими руками – задача сложная и дорогостоящая, поэтому прежде, чем начинать что-то делать, необходимо все просчитать и спроектировать. Обычно самостоятельно делают гладкошовные монолитные винтовые конструкции.

Основные этапы создания винтовой бетонной лестницы своими руками:

  • Составление проекта, выполнение всех расчетов.
  • Монтаж опалубки – наиболее важный и трудоемкий процесс. Опалубку делают из пиломатералов: бока из досок, подпорки из бруса, криволинейные поверхности из фанеры. Все части соединяют саморезами. Особого внимания требует палуба опалубки, которую нужно сделать очень прочной, способной противостоять повышенной нагрузке.
  • Армирование – выполняют с использованием прутьев сечением 12 миллиметров. Поперечные прутья кладут в стены, чтобы надежно связать лестницу с конструкцией здания. Арматуру вяжут в виде решетки, ячейка которой должна быть равна максимум 20 сантиметрам. Прутья вяжут проволокой.
  • Заливка – сначала заливают первые несколько ступеней, ждут их высыхания, потом продолжают заливать по одной ступеньке, каждую вибрируя арматурой для удаления воздуха. Потом вибрируют всю конструкцию.
  • Демонтаж опалубки – после окончательного высыхания раствора.
  • Шлифовка ступеней для дальнейшей отделки – керамической плиткой, плитами из природного камня, искусственного, древесиной и т.д.

Отделка лестницы из бетона

сразу после удаления опалубки, все поверхности лестницы тщательно зачищают угловыми шлифмашинками, оснащенными соответствующим инструментом: алмазными фрезами Baumesser Beton, алмазными дисками для шлифовки бетона Long, алмазным диском для шлифовки бетона BOSCH и другим подобным инструментом.

Далее все зависит от фантазии и личных предпочтений застройщика. Для отделки поверхности лестницы можно использовать: дерево ценных пород, керамогранит, керамическую плитку для пола, искусственный или натуральный камень. Боковую поверхность и дно можно просто оштукатурить и покрыть водоэмульсионной краской.

Читателей статьи может заинтересовать вопрос, как возводится входная лестница в дом из бетона. Уличная лестница из бетона рассчитывается и строится, практически аналогично лестнице на второй этаж внутри дома. Отличие технологии заключается в отсутствии нижнего подпирания пролета и необходимости возведения фундамента, глубиной соответствующей глубине фундамента дома.

Теперь, зная как сделать лестницу из бетона своими руками, вы можете сделать ее расчет, закупить необходимые строительные материалы и построить данное сооружение без привлечения дорогостоящего наемного труда специалистов.

Изготовление бетонной лестницы своими руками – инструкция по применению

Железобетонные лестницы устанавливаются в процессе строительства здания, в отличие от изделий из других материалов, которые монтируются уже после проведения основных работ. Как следствие, перемещаться по ним можно на всех этапах постройки дома, что значительно облегчает достройку и отделку помещения.

Конечно, процессу сооружения необходимо уделять особое внимание, потому как изготовление бетонных лестниц своими руками – это достаточно трудоемкий процесс, который, при недостатке опыта может обернуться проблемой и повлечь за собой серьезные финансовые затраты. Технология включает в себя множество нюансов, которые необходимо учитывать во время работы, ведь даже небольшое отклонение от нормы может стать причиной возникновения проблем

Технология включает в себя множество нюансов, которые необходимо учитывать во время работы, ведь даже небольшое отклонение от нормы может стать причиной возникновения проблем.

В первую очередь, нужно провести все необходимые расчеты, чтобы четко определить, какая высота ступеней не будет доставлять неудобства при подъеме. Также учитывается толщина напольных покрытий, которые в последствие будет увеличена за счет обшивки ступеней.

Сборка опалубки для бетонной лестницы

Чтобы конструкция получилась ровной и красивой, для отливки конструкции создается жесткая и прочная опалубка для бетонной лестницы. Чаще всего, чтобы избежать вытекания цемента, используется водостойкая фанера, к которой вплотную подгоняются строганные доски.

В опалубку обязательно вяжется каркас из арматуры, который впоследствии станет «скелетом» лестницы и будет сохранять изделие от разрушений. Каркас состоит из металлических прутьев, сваренных между собой.

Это относится ко всем разновидностям изделий, независимо от того, занимаемся мы изготовлением бетонных винтовых лестниц или созданием маршевой конструкции.

Вдоль стволов лестничного марша и несущих граней укладываются стальные прутья, которые надежно скреплены между собой поперечными связями.

Перед заливкой раствора в соответствующие места необходимо установить деревянные пробки или металлические пластины, к которым, в последствие, будут крепиться перильные ограждения.

Заливка бетонной лестницы

После длительного и трудоемкого процесса сборки каркаса и опалубки, может показаться, что работа практически закончена, однако все на самом деле не так. Остается самая важная и сложная работа –  заливка бетонной лестницы.

Бетонирование лестничного марша должно производиться за один раз, при этом начинать необходимо с самых нижних ступеней. Для того, чтобы конструкция не была слишком подвижна, а раствор не вытек из опалубки, еще не успев засохнуть, в него нужно добавить щебень (фракция 10-20 мм).

Очень важным процессом является уплотнение бетона, потому как, если не довести это дело  до конца, прочность изделия серьезно пострадает. Для данной работы лучше всего использовать электрический строительный уплотнитель. Если такового нет, используйте подручные средства.

Пользоваться лестницей можно только после того, как бетон полностью высохнет.

Видео: бетонная лестница своими руками

Облицовкой бетонной лестницы стоит заняться в момент окончательной отделки помещения. Если речь идет об элементе, предназначенном для улицы, обшивать ее желательно рифленой плиткой, дабы избежать возникновения наледи, перемещение по которой может создать массу неудобств.

Необходимые расчеты

Лестница – архитектурный элемент, подвергающийся повышенным нагрузкам, поэтому при строительстве необходимо выполнить определенные расчеты. Неправильный подход приведет к тому, что она будет неудобной, на ней появятся трещины и возникнет риск разрушения. Основным моментом, из которого нужно исходить при расчетах — пространство, выделенное под лестницу. После чего определяется тип конструкции, например, с площадкой или забежными ступенями, маршевые или винтовые пролеты.

Для внутренней бетонной лестницы требуется особенная точность, она должна экономить домашнее пространство, оставаясь комфортной для всех членов семьи. Поэтому ее нужно проектировать вместе с домом, с учетом высоты перекрытий и пространства для межэтажных переходов.

Главным параметром является уклон пролета, измеряемый в градусах к горизонту. При наличии достаточного пространства делаются лестничные пролеты с уклоном 20-24°. Такая конструкция позволяет увеличить размеры ступеней, но марш может быть слишком длинным.

Самым приемлемым вариантом считаются марши под углом 26-33° к горизонту. Они комфортны, безопасны, легко изготавливаются при условии правильного расчета конфигурации ступеней.

Максимальный угол, при котором соблюдаются требования безопасности, составляет 45 градусов, при этом высота и ширина ступени будут одинаковыми. Такие лестницы экономят пространство, но не очень удобны.

Далее, для правильной сборки опалубки, нужно рассчитать ширину и высоту ступеней, для полученного наклона. Данные можно взять из готовой таблицы:

Ширина, см Высота, см Угол наклона, в градусах и минутах
40 10 14°10
38 11 16°20
36 12 18°30
34 13 21°00
32 14 23°10
30 15 26°40
28 16 29°50
26 17 33°10
24 18 37°00
22 19 40°50
20 20 45°00

Другой вариант – самому рассчитать высоту ступеней. Для этого предлагается специальная формула, с помощью которой высчитывается безопасная для конкретного человека S=d+2h. Где S – длина шага, d – ширина, h – высота ступени. Но данный способ не учитывает длины лестничного пролета. Он позволяет подобрать оптимальную высоту ступеней. Количество ступенек можно узнать, поделив высоту пролета на высоту одной ступени. Подогнать марш к конкретной высоте можно размером подступенка, в который должна опираться лестница.

При выполнении расчетов нужно учитывать, что расстояние от ступенек до верхней преграды не должно быть ниже 2 м, чтобы человек не ударился головой. Минимальная ширина марша не менее 0,8 м, рекомендуется 1 м.

Производство металлического каркаса

Предлагается вариант прямой маршевой лестницы, цена которой относится к бюджетной.

Из чего можно собрать каркас?

Самые популярные изделия для производства каркасов своими руками — швеллер, уголки и профильные трубы.

Лестница может быть сварной или собранной из элементов, для чего используются болты. В последнем случае конструкция более мобильна, ее при необходимости можно разобрать и перенести на другое место.

Сварной каркас для лестницы — монолитное сооружение, отличающееся большей надежностью. Однако для производства такой системы необходимо обладать навыками работы со сварочным аппаратом.

В нашем случае используется профильная труба 80 х 40 мм. Толщина металла — 3 мм. Каркас — зигзагообразный. Отрезки трубы обрезаются под углом 45 градусов, после чего свариваются в ступенчатый косоур.

Можно проводить сварку и под прямым углом, наложив горизонтальную деталь на вертикальную. Но в таком случае останутся открытыми полые трубы, что не слишком эстетично.

Расчет параметров лестницы

Расчет металлического каркаса лестницы — важнейший этап, определяющий удобство, надежность и эстетичность конструкции.

Для определения длины каркаса необходимо измерить:

  • высоту марша, для чего замеряется расстояние между полом первого и второго уровней;
  • длину пролета.

Высота нашей лестницы — 3 м, длина — 4 м.

Для комфортного перемещения по лестницам глубина проступи должна находиться в диапазоне 25…30 см, а высота ступени варьируется от 15 до 20 см. В нашем случае эти значения будут 25 и 20 соответственно. Таким образом, лестница будет состоять из 16 ступенек.

Строительство монолитного дома из пенобетона с помощью скользящей опалубки

 Строительство монолитного дома началось в середине сентября и завершено в конце ноября (в форме коробки) – самое лучшее время для работы с пенобетоном. Нет летней жары и морозы еще далеко, что позволило лить пенобетон «чистый», без добавок и пластификаторов.

 Для отливки стен из пенобетона в качестве съемной скользящей опалубки (или ещё называют «шагающая») использовали листы из экструдированного полипропилена «Ютафол» (толщина 50 мм). Данная опалубка позволяет заливать массив высотой до 800 мм единовременно.

 Ранее уже рассказывалось об аналогичном строительстве монолитного дома из пенобетона с использованием съемной опалубки. Съёмная опалубка и шагающая опалубка – вещи принципиально разные!

 Крепление осуществляется струбцинами, которые регулируются резьбовым способом, что позволяют наливать стены толщиной от 100 до 600 мм.

Различная длина листов (600, 800, 1000, 1200 и 1500 мм) позволяет без труда сооружать стеновые массивы, хорошо вписываясь в оконные и дверные проёмы.

Существенным недостатком такой опалубки является невозможность её использования в фигурных формах (закруглённые и угловатые стены), что сужает спектр её применения.

  Данное сооружение отливалось из пенобетона марки 500 армированного полипропиленовым волокном (длина 9 мм), удельная масса которого в кубе составляла 1200 грамм. Для приготовления пенобетона использовался цемент ПЦ 500 Д0, карьерный песок (фракция 0,25 микрон) без глинистых образований, вода и пенообразователь «Синтетик СТ».

Толщина наружных стен составила 500 мм, а внутренние перегородки отливались толщиной 100 мм. Армирование металлом не применялось. Пенобетона приготавливался в смесителе «Циклон» (250 литров) под избыточным давлением. Время одного замеса – 8,5 минут.

Подача смеси на объект осуществлялась прорезиненным гофрированным рукавом длиной 28 метров.

 Строительство монолитного дома шло по классической технологии. Под основание стен, с помощью газовой горелки, был уложен слой гидроизоляции (рубероид). На него была смонтирована опалубка, которую внутри закрыли полиэтиленовой пленкой.

Это позволяет хорошо отделять листы от бетонной массы, не применяя дополнительную смазку поверхностей эмульсолом, что не снижает адгезию и положительно сказывается при конечной обработке стен.

Чтобы бетонная масса не выдавливала эту шагающую опалубку наружу, струбцинами к листам дополнительно прижимались деревянные планки, которые крепились с заходом на смежные панели.

 В силу технологических особенностей данное сооружение отливалось в пять этапов. Первый слой заливался в течение 14 часов. Следующие сутки раствор из пенобетона находился в опалубке и набрал до 60% своей прочности. Это дало возможность демонтировать опалубку и приступить ко второму этапу монтажа панелей.

Смысл скользящей опалубки состоит в пошаговом поднятии её, по мере заливки стен. Для этого используются отверстия от монтажа струбцин предыдущего слоя, где они находились вверху. На следующем слое эти отверстия уже находятся внизу.

  Таким пошаговым методом было отлито четыре яруса по 800 мм каждый. Пятый ярус одновременно со стеной образовывал слой перемычек над дверными и оконными проемами. Поэтому туда заливали раствор из пенобетона марки 800.

  Для компенсации потери теплосопротивления этот слой при заливке снаружи был утеплен пенопластом толщиной 80 мм.

 После отливки ограждающих стен, внутри помещения были отлиты межблочные перегородки высотой 1500 мм (желание заказчика), предназначение которых понять сложно.

  Пока отливались внутренние перегородки, наружные стены набрали достаточно прочности, что дало возможность монтировать арматурный каркас перекрытия. Для этого использовали готовые арматурные блоки от системы монтажа перекрытий «Террива».

 Параллельно с этим процессом монтировали основание перекрытия, используя для этого листы «Ютафол». Сверху эти панели устилали полиэтиленовой лентой.

  Перекрытие толщиной 180 мм отливали секторами, используя пенобетон марки 800. После заливки каждого сектора, ему давали время для схватывания и накрывали сверху пленкой.

  Опалубку перекрытия демонтировали через 10 дней после заливки всей плиты.

Завершение монтажа опалубки, установка перегородок, подступенков

После завершения вязки арматуры завершается монтаж опалубки. В этот момент с помощью доски или плотной ламинированной фанеры формируются контуры ступеней лестницы. В случае, если ступени фигурные или криволинейные, опалубка для подступенков монтируется из материала, который можно согнуть, поэтому фанера в данном случае не подойдет. Для таких ступеней применяется эластичный листовой пластик. Его свойства позволяют сформировать опалубку для любых криволинейных поверхностей. Вертикальные стенки опалубки будущей лестницы скрепляются с помощью стяжек для сохранения точной геометрии и прямых углов.

По торцевым частям лестницы делается отбортовка из фанеры. Чтобы она плотно держалась под тяжестью бетона, ее дополнительно усиливают брусом, установленным в распорку.

Расчетные работы

Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам

Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см

Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.

Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.

Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.

Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

  • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
  • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
  • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

  • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
  • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
  • не стоит увеличивать угол подъема лестницы выше 45 градусов;
  • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
  • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

  • трубу несущей стойки обрезают по размеру высоты помещения;
  • трубу большего диаметра такого же размера;
  • металлический стержень для изготовления больцевых креплений;
  • уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

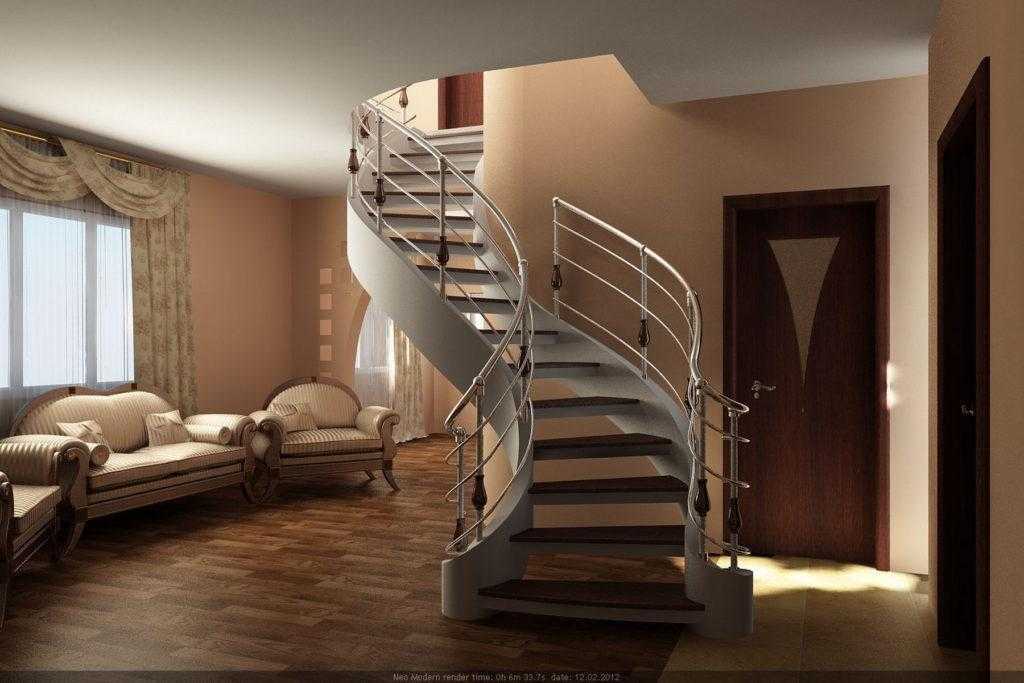

Окрас лестницы гармонирует с цветовым решением интерьера

Виды бетонных лестниц

Как вы уже заметили,  их можно разделить на два типа: сборные и монолитные. Конструктивно бетонные лестницы могут быть маршевые или винтовые.

Монолитные бетонные лестницы ведущие на второй этаж, на мансарду или подвал, возводят вместе со строительством всего дома. В противном случае придется строить лестницу из дерева или металла. Маршевая лестница проще в изготовлении, безопасна для пожилых людей и детей, однако в отличие от винтовой занимает больше пространства. Винтовая лестница интересна своим дизайном, она более компактна, под ее постройку не требуются центровые колонны.

Если лестница необходима снаружи дома, то к стене монтируют готовый железобетонный марш. Убедитесь в прямой поверхности грунта и его устойчивости, чтобы в случае чрезмерной нагрузки лестница не просела и вся работа не ушла на смарку. Обычно, в таких случаях место установки лестницы укрепляют щебнем и песком – 5 см песка и 5 см щебня, сверху залить цементным раствором на 2-3 см., в толщину. При выборе материала учитывайте, что в течении эксплуатации наружная лестница будет подвергаться природному воздействию.

Перила для лестниц могут быть самыми разнообразными из материалов на любой вкус: бетонные, металлические, деревянные, пластиковые, стальные.

Расчет бетонной лестницы ведется в зависимости от ее геометрических параметров, веса и прочности. Ширина обычно составляет 0,8-0,9 м, угол наклона ступеней 30-45 градусов, удобная глубина ступеней 30 см Если вы решили строить винтовую лестницу, то в таком случае лучше довериться специалисту, чтобы для вас провели расчет опалубки, учли размеры ступеней и высоту напольных покрытий.

Монтаж бетонной лестницы

Когда вы решили как будет выглядеть ваша бетонная лестница, из каких материалов она будет изготавливаться можно приступать к монтажу, технология которого одинакова для обоих типов лестниц.

Первым этапом является возведение опалубки. Опалубка – это конструкция, которая определяет форму будущей лестницы, чаще всего изготавливается из водостойкой фанеры или реже металла. Подпорки также изготавливаются из дерева. Не допускайте появлению скосов панелей или появлению между ними щелей, скрепляйте доски между собой с помощью саморезов.

Второй этап включает в себя армирование. Металлические прутья – основа любой железобетонной конструкции призванной выдерживать большие нагрузки. Арматура 10-12 мм в диаметре скрепляется сваркой или вяжется вручную в виде сетки в один-два слоя и размещается вдоль боковых щитов опалубки на расстоянии 10-12 см. Вместо металлической арматуры можно использовать композитные пруты.

После армирования следует установить доски для будущих бетонных ступеней лестницы, высота их обычно 17-20 см, но может варьироваться в зависимости от наклона лестницы. Бетонная лестница на второй этаж в частном доме может иметь различные размеры ступеней по желанию хозяина, главное, чтобы они были безопасными и удобными при эксплуатации. Перед бетонированием пластины из металла, в те места, где запланирована установка перил.

Третий этап непосредственно бетонирование. Заливка бетоном всей лестницы должна проводится за один раз. Начинают с нижний ступеней и постепенно заполняют бетоном всю лестницу до второго этажа. Бетон обязательно уплотняется с помощью вибратора.

Следует отметить, что марка бетона рекомендуется не ниже В15, а смешивать цемент лучше в бетономешалке.

После полного высыхания, спустя 7-14 дней можно снимать опалубку, нижние опоры убираются спустя 28 дней после бетонирования.

Облицовка бетонных лестниц делается по завершению всех строительных работ в доме. Чтобы не нагружать конструкцию рекомендуется проводить отделку бетонной лестницы с помощью дерева. К тому же дерево имеет отличный эстетический вид и хорошо подходит для любого интерьера. Но при желании можно использовать плитку, камень, ламинат, ковролин.

Плитка или камень довольно холодные, по таким ступеням неуютно ходить босиком, а при падении (к примеру, если в доме есть ребенок), такие материалы могут доставить нежелательные травмы. Плиткой укладывают маршевые бетонные лестницы, когда хотят добиться классического, строго вида интерьера, а обшивка бетонных лестниц ковровыми покрытиями придадут ступеням мягкость, к тому же они имеют хорошие звукоизоляционные свойства.

Особенности квадратной лестницы

Винтовую квадратную лестницу образуют установленные на центральной опорной стойке и расположенные по кругу ступени, ширина которых увеличивается от одного конца к другому. Длина ступени определяется площадью квадрата, крутизна ступени – скоростью подъема с одного этажа на другой.

При проектировании винтовых лестниц следует учитывать, что оптимальный путь передвижения по такой конструкции проходит примерно посередине марша, при этом должна быть обеспечена возможность опоры на перила. Поэтому ширина проступи на линии движения (т.е. посередине марша) не может составлять менее 200 мм, а на расстоянии 150 мм от центральной стойки должна быть не меньше 100 мм.

Если в доме она используется часто и является основной, то проступь выполняется длинной не менее 800 мм, а проем в перекрытии должен иметь диаметр от 2000 мм.

Если играет роль дополнительной, то длина проступи в 550-600 мм вполне достаточна и требует проема до 1400 мм. Такая конструкция является компактной, и потому часто применяется для доступа в чердачное помещение.

Итак, маленькая квадратная винтовая вам пришлась по душе? Она размещается всего лишь на одном квадратном метре, легко собирается и устанавливается, украшает интерьер, а также существенно экономит место.

У нашей лестницы приятная цена и потому она очень элегантно впишется в ваш бюджет!

Скорее звоните нам по телефону 8 (985) 040-40-12 и забирайте ее себе!

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Косметический ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
