Вентканалы в частном доме: руководство по проектированию и обустройству

Установка вентиляционных блоков

Даже если вы производите монтаж вентблоков своими руками, воспользуйтесь услугами специалиста для максимальной эффективности вытяжной системы.

Избавьтесь от мелкого мусора на нижней опоре.
Смочите поверхность и накройте заглушкой, чтобы избежать засорения вентиляционного канала.
Раствор из песка и цемента уложите с помощью кельмы по торцу нижней опоры.
Вентиляционный блок аккуратно устанавливается на нижележащий в соответствии с рисунком вентиляционных каналов, и отслеживается вертикальное положение конструкции.
Посредством приваривания блок прикрепляется к стеновым перегородкам

Особое внимание нужно уделить положению блока, чтобы избежать нежелательного смещения.
С помощью кельм производится уплотнение шва.

Типовые размеры и маркировка

Маркируют изделия из керамзита в зависимости от следующих параметров:

типа;
вида материала;
противостояния бетона агрессивной среде;
размера;
сейсмостойкости;
стандартных обозначений изготовления изделия.

Таким образом, маркируют изделия следующими буквами: сейсмостойкость – С; вид бетона, только легкого – Л; нормальная стойкость – Н, пониженная – П, особо низкая – О. Длина и высота изделий маркируется с помощью соответствующих цифр. Выделяют следующие размеры элементов вентиляции из керамзита по маркам:

БВ-28 имеет длину, ширину, высоту соответственно 278 сантиметров, 80 сантиметров, 40 сантиметров;
БВ-29 – 283 см, 80 см, 40 см;
БВ-30 – 298 см, 80 см, 0 см;
БВ-31 – 131 см, 80 см, 40 см;
БВ-33 – 328 сантиметров, 80 сантиметров, 40 сантиметров.

Также существуют другие марки бетонов с их соответствующими размерами.

Обязательные условия проживания

Санитарные нормативы температурного режима прописаны в «Санитарных правилах и нормах». Отклонения от требований СанПиН создают некомфортный микроклимат в помещении. В СанПиН определены параметры микроклимата, их нормативы.

Микроклимат состоит из температуры в помещении, которая является совокупным показателем, и состоит из:

температуры воздуха;
поверхностей;
относительной влажности воздуха;
скорости движения воздуха;
интенсивности теплового облучения;
уровня воздухообмена.

Температура воздуха в производственных, учебных и офисных и жилых помещениях, устанавливается с учетом периода года. По нормативам, установлены два сезона:

холодный, когда на улице ниже +10°С;
теплый, при температуре на улице выше +10°С.

При расчете требований по санитарным нормам, учитываются человеческие затраты энергии в помещении. Температура сверх установленных расчетов, имеет такое же негативное влияние на организм человека, как и пониженная:

ухудшается общее состояние организма;
возникают простудные, инфекционные заболевания, проблемы с сердцем;
снижается продуктивность работы;
атмосфера в помещении может быть не допустимой для нахождения в нем человека.

Читать дальше: Количество товара участвующего в акции ограничено

При высоких энергозатратах работы, жаркий микроклимат в помещении является опасным для жизни человека.

Определение параметров

Каким бывает размер вентканала в кирпичной стене?

На основании требований технических регламентов вентканал должен функционировать при температурном режиме воздуха от 12 градусов тепла, а для помещения – от 20.

Минимальное сечение прохода для вентиляции должно составлять 0.016 м кв, а толщина стен – 10 см. Чтобы сопротивляемость воздушному потоку уменьшалась, размер канала остается неизменным по всей его длине. Располагается вентиляционный канал вертикально, но в определенных случаях разрешается устраивать его с отклонением до тридцати градусов.

Канал из кирпича выкладывается однорядным, если толщина стенки равна 38 см, и двухрядным, если этот параметр более 64 см. Размер вентканала зависит от показателя мощи энергетического источника. К примеру, на 3.5 кВт лучше всего выбирать сечение 14 на 14 см, а когда мощность увеличится до 5 кВт, размерное значение становится равным 14 на 20 см. При превышении 5 кВт определяется размер 14 на 27 см.

Кладка кирпича выполняется вертикально, удаление от дверного проема или стыковочного участка стен должно быть не менее сорока сантиметров.

Нормы пожарной безопасности для установки

Для мест массового скопления людей требования иные. В многоэтажных домах от этой системы зависят жизни людей. При массовом покидании своих квартир, жильцы будут вынуждены двигаться медленно, так как вместимость лифтов ограничена, а спуск по лестнице занимает время.

В обязательном порядке СДУ устанавливают в следующих помещениях:

жилых многоэтажных домах;
торговых, деловых, спортивных и культурных центрах;
производственных помещениях;
инфраструктурных объектах и школах.

Также эти требования относятся к объектам игорного и развлекательного бизнеса. Кроме этого есть другие объекты, к которым применяют эти требования.

Это интересно: Крышный вентилятор дымоудаления: виды, конструкция, выбор

Особенности монтажа и эксплуатации вентиляционной шахты

Вентиляционная шахта вентиляция изнутри

Вытяжные шахты – это очень большие конструкции, поэтому они используются либо в жилых домах, либо в отдельно стоящих домах с двумя и более этажами. Однако они позволяют реализовать качественную и относительно недорогую вентиляцию во всех помещениях.

Структура

Основной воздуховод с вертикальным сечением, обычно 30 x 60 см. Она начинается в подвале, проходит через все этажи и выходит на крышу.

Небольшие боковые воздуховоды, соединяющие главный воздуховод с вытяжными отверстиями, расположенными в помещениях.
Проходной узел вытяжного канала является точкой выхода системы на крышу.

Переходы вытяжных каналов, различные схемы монтажа

Вытяжной канал.

Пример вытяжного канала, поднятого над крышей

Специальный подвесной колпак завершает конструкцию, чтобы предотвратить попадание осадков в вентиляционную систему.

Пример подходящей вытяжки из нержавеющей стали

Шахтный вентиляционный рукав часто используется в производственных цехах, так как он позволяет быстрее и экономичнее подключиться к главному воздуховоду.

Высота

Схемы конфигурации для вентиляционных шахт с различной высотой

В руководящих принципах СНиП указаны следующие расстояния между выпускным каналом и воздушной точкой:

Направление	Расстояние, метры
Горизонтальный	10
Вертикальный	6

Высота над уровнем крыши определяется расстоянием выхода шахты от конька:

Если расположение почти параллельно и не превышает 150 см, коробка должна быть выше конька минимум на 50 см. То же самое относится и к плоским крышам.
Если расстояние составляет от 150 до 300 см, оба предмета можно разместить на одном уровне.
Однако если расстояние превышает 300 см, отверстие располагается под углом 10 градусов над коньком.

Расположение воздуховода в зависимости от расстояния от конька крыши

Обратите внимание, что в случае с предприятиями общественного питания нормы требуют обязательного возвышения шахты над коньком крыши не менее чем на 100 см. Материал

Материал

В жилых и общественных зданиях для строительства вентиляционной шахты со всеми воздуховодами обычно используется бетон, кирпич или дерево с облицовкой из оцинкованного железа. Внутренняя часть выложена войлоком, пропитанным глиняным раствором, и оштукатурена.

Промышленные здания изготавливаются из листовой стали.

Пожарная безопасность

Это очень важный момент в отношении всей системы вентиляции. Представьте, что при удачном использовании в вашем доме он создает воздушную связь между всеми комнатами и является идеальным местом для распространения пламени. Поэтому при монтаже воздуховодов следует использовать огнестойкие материалы или барьеры с аналогичными свойствами.

Изоляция

Слой изоляционного материала под металлической облицовкой

Что нужно, чтобы изолировать выходной воздуховод своими руками?

Давайте посмотрим:

Устраняет возможность образования конденсата на поверхности трубы, который является причиной распространения плесени и образования льда в зимний период.
Снижается теплоотдача, что благотворно влияет на тягу дымохода.
Снижается риск возникновения пожара.
Снижается воздействие шума и вибрации во время работы.

Толщина теплоизоляционного слоя должна выбираться в соответствии со следующими параметрами:

Наличие точки росы.
Форма и размер отстойника.
Теплопроводность используемого материала.
Разница температур между внутренней частью вентиляционного канала и зданием.

Процесс изоляции может осуществляться двумя методами:

Внешний. В основном это подразумевает нанесение изоляционного слоя на верхнюю часть коробки. В этом случае изоляционный материал можно легко поддерживать во время использования для предотвращения деформации.
Внутренние.

Это осуществляется следующим образом:

Очистите внутренние стенки вала.
Листы минеральной ваты приклеиваются на место.
Закрепите с помощью дюбелей.
Загрунтовать гипсом.

Уход

Поручите чистку вентиляционных шахт специалисту.

Как правило, воздушные шахты очищаются изнутри путем погружения в шахту сверху. При выполнении этих работ надевайте полный комплект средств индивидуальной защиты, включая респиратор.

Затем, используя прочную веревку со страховочной сеткой, медленно спуститесь вниз, чтобы осмотреть стены и очистить загрязненные участки. Под ним мусор убирается пылесосом.

Если размеры здания не позволяют проникнуть внутрь, для очистки боковых каналов можно использовать длинную щетку.

Профессиональные уборщики, возможно, не дешевы, но они не будут рисковать, проникая в узкие места, и обеспечат вам душевное спокойствие. Профессиональная команда также обычно дезинфицирует ваши воздуховоды.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой — через соединитель СКП.

Разнообразие материалов и вариантов производства

Вентиляционные блоки из бетона классифицируются в первую очередь в соответствии с материалом, из которого изготавливаются. Таким образом, выделяют товары из:

керамзитобетона;
железобетона;
бетона.

Безусловно, в зависимости от разновидности бетона, товары характеризуются определенным набором свойствам. Однако, в основе их различия лежат не только свойства материалов, но и тип производства:

Методика прессования при помощи вибраций является основной для производства продукции этой категории.
Производители используют смеси, которые состоят преимущественно и песка. К нему добавляются специальные вещества, которые в результате придают раствору особенную прочность и долговечность после затвердевания.
Железобетонная продукция создается по технологии такого формата: металлическая арматура заливается достаточно прочной цементной смесью. После затвердевания смеси специалисты проделывают отверстия в бетоне. Их, как правило, несколько: одно основное и несколько дополнительных, которые обеспечивают высокое качество вытяжки воздуха.
Керамзитобетонные аналоги отличаются в первую очередь тем, что в процессе их создания применяются особенно легкие растворы, которые, конечно же, содержат керамзитобетон. Именно продукция этого сегмента обладает наилучшими показателями устойчивости ко всем типам механического воздействия, а также имеют весьма универсальные свойства. Благодаря всему, описанному выше, спектр их применения максимально расширяется и включает не только организацию вентиляционной системы, но и создание ограждений для проводов коммуникационного типа.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Естественная вентиляция в доме

Естественная вентиляция – самый стародавний принцип проветривания домов. Она основана на простейшем знании физики. Протекает она природным путем и не требует всякого особого оборудования. Из-за перепада температур воздуха и разницы атмосферного давления совершается воздухообмен, что и создает подходящий микроклимат. Под силой ветра свежий воздух проталкивается внутрь, напротив, загрязненный выводится наружу.

Для организации этого процесса существуют воздуховоды. Данные устройства всегда предусмотрены в проектах и закладываются при постройке домов. Необходимо также учитывать, то что нормальное функционирование такой вентиляции напрямую зависит от строительных материалов. Стены кирпичного либо деревянного здания, по сравнению с бетонными, пропускают воздуха больше. Панели покрыты слоем цемента и краски, то есть сокращают воздухопроницаемость. Улучшение процесса очистки воздуха происходит лишь за счет открывания окон в зданиях.Проветривание — обыкновенное средство естественной вентиляции в комнате.Система естественной вентиляции, где воздух поступает и устраняется под воздействием природных условий, именуется самопроизвольной. Второй вид естественной вентиляции это организованная. При ней движение воздуха обеспечивается за счет отверстий. Они находятся на разной высоте и у них разные размеры. В свою очередь, такая вентиляция делится на ярусную, гравитационную и аэрацию.

Такая система имеет свои плюсы и минусы. К основным недостаткам естественной вентиляции можно отнести не большую легкость и цену установки. А также вот ее зависимость от внешних климатических условий – большой минус.

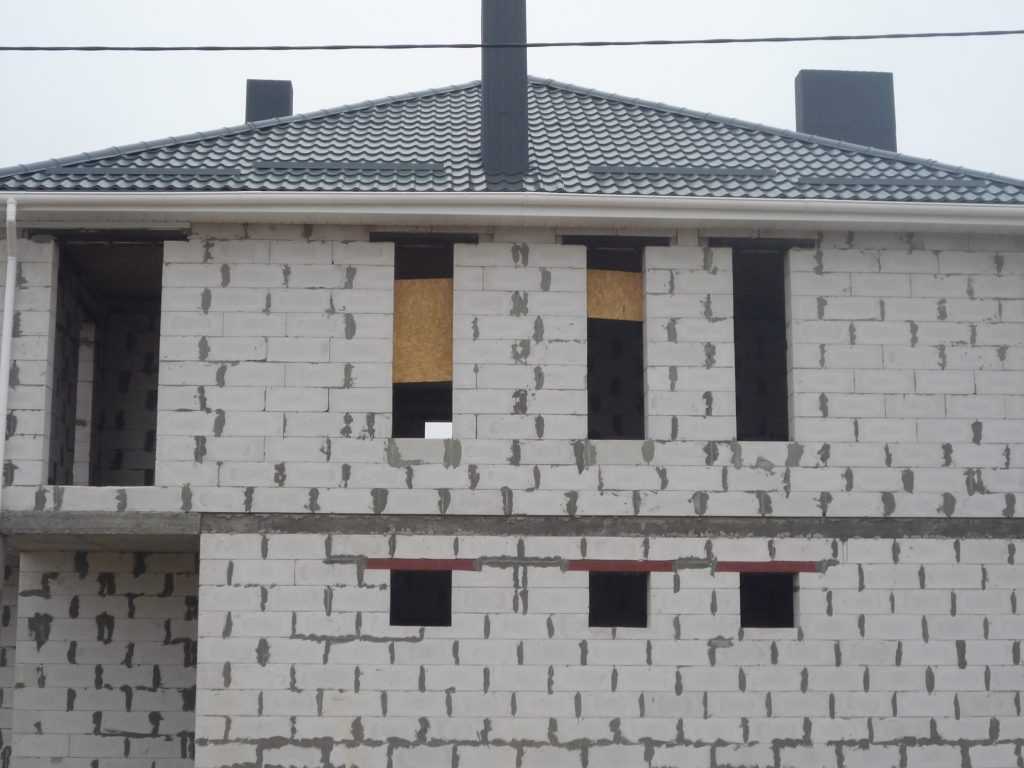

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам

Следовательно, вентканалы выполняют другими способами:

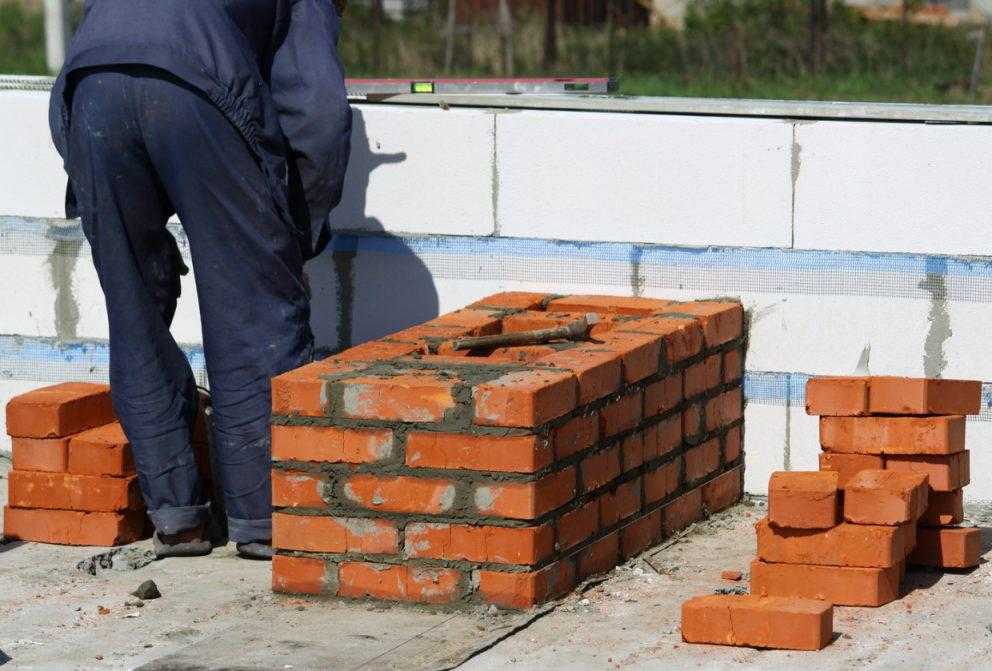

выкладывание самого канала и прилегающей к нему стены из кирпича;
гильзование пластиковыми, стальными или асбестоцементными трубами;
установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

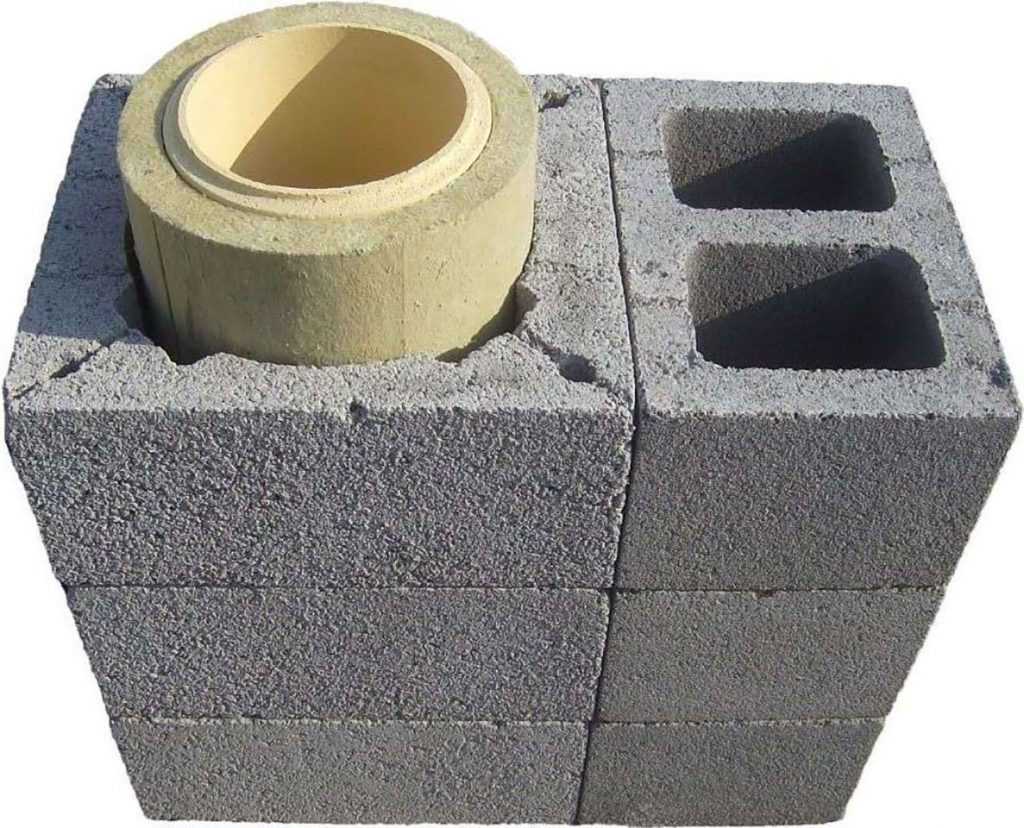

Вентиляционные блоки из бетона. Особенности

Вентблоки железобетонные

Согласно основному техническому документу, регламентирующему качество и сортамент блоков – ГОСТу 17079−88, изделия такого плана имеют самонесущий характер и вентиляционные отверстия. На этом сходства заканчиваются. По остальным параметрам они различны.

Типоразмеры

По конструкции вентиляционные каналы из бетона бывают двух видов:

Сборные изделия или СВБ, как понятно из названия, состоят из двух самостоятельных частей. Они подлежат сборке непосредственно на месте монтажа методом сварки. Как плюсы, можно отметить низкую стоимость, и более простую транспортировку. А из минусов – понижение качества в местах сварного соединения.

Сборные вентблоки

Вентблоки

Монолитные блоки с маркировкой ВБ, отличаются большей надежностью и герметизацией за счет своей неразрывной литой конструкции. Она представляет собой сборный и наклонные каналы с доборными частями. Для монтажа предусмотрены специальные закладные детали, монтируемые на этапе производства изделий.

Оба варианта изделий могут производиться любого типа, размера и из любого сырья.

На фото ниже представлена маркировка вентблоков из бетона по ГОСТ 17079−88:

Тип блока	Эскиз блока	Высота этажа, м	Толщина блока мм
В − самонесущие	2,8; 3,0; 3,3; 3,6; 2,0; 2,1	240; 260; 280; 300
1ВД − блоки-диафрагмы жесткости с одной консолью	2,8; 3,0; 3,3; 3,6*; 2,0	260 (280); 300(300)
2ВД − то же, с двумя консолями	2,8; 3,0; 3,3; 3,6*; 2,0	260; 280; 300
ВД − то же, без консолей	2,8; 3,0; 3,3; 3,6*; 2,0	260; 300
1ВДП − блоки-диафрагмы жесткости с дверным проемом и одной консолью	2,8; 3,3; 3,6	260 (280)
2ВДП − то же, с двумя консолями	2,8; 3,3; 3,6	260 (300)
ВДП − то же, без консолей	2,8; 3,3; 3,6	260
ВТ − чердачные для зданий с теплым чердаком	—	260 (400); 320 (460)
ВХ − то же, с холодным чердаком	—	460; 520
1ВК − крышные с одной консолью	—	260 (340); 300 (380)
2ВК − то же, с двумя консолями	—	260 (420); 300 (460)
ВК − то же, без консолей	—	460 (560); 520 (620)

Из чего производятся вентиляционные блоки

Вентиляционные шахты из бетона – понятие обобщенное, если говориться непосредственно о сырьевом материале, из которого они изготавливаются:

Пескобетон. В составе таких изделий – густой раствор на основе вяжущего и песка. Продукт тяжелый, холодный и самый дешевый из представленного видового многообразия.
Гипсобетон – специальный состав с добавлением гипсового вяжущего. Намного легче бетонных изделий, что значительно снижает нагрузку на всю конструкцию, и соответственно, не требует дополнительных работ по укреплению. Но такая экономия уравновешивается отрицательными характеристиками, такими как хрупкость и более низкая прочность в сравнении с обычным бетоном.
Керамзитобетон. В качестве крупного заполнителя в раствор добавляют керамзит, и из получившегося состава формуют изделия. Такие блоки отличаются меньшим весом, хорошей огнеупорностью, и значительно меньшей теплопропускной способностью. Но, и прочность у керамзитобетонных блоков гораздо ниже, нежели у изделий из тяжелого бетона.
Тяжелый бетон – состав на основе цементного вяжущего и крупного заполнителя. Из него получаются надежные изделия, хорошо работающие на сжатие. Но, их также характеризуют большой вес и низкие показатели на растяжение.
Железобетон – это тяжелый бетон, усиленный арматурным каркасом для того, чтобы изделие могло выдерживать большие статические нагрузки на изгиб. В отношении эксплуатационных характеристик для строительства любого здания – практически безупречный материал. Прочный, долговечный, но тяжелый и имеет большой показатель теплопроводности.

Произвести же монтаж своими силами – дело реальное и не такое трудоемкое. Но в нем, как и в любой области, много подводных камней, которые нужно умело обходить, чтобы уберечь себя от роковых ошибок в будущем.

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

жилые помещения при площади на одного жильца до 20 м2 – 3 м3 воздуха на 1 м3 площади;
жилые помещения с учетом того, что человека приходится более 20 м2 – 30 м3/ч на одного человека;
кухня, оснащенная электрической плитой – 60 м3/ч;
кухня с газовой плитой 100 м3/ч;
кладовые – обмен 0,2 крат в час;
помещения с котлами и другими газовым оборудованием – 100 м3/ч;
ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

Клапан обратный на вытяжку

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

Виды вентиляционных блоков

Вентиляционные блоки БВ – железобетонные блоки с высокой прочностью, они применяются для вентиляции жилых помещений, санузлов, кладовых и т. д. Они имеют высокую прочность и довольно большую массу, поэтому при их установке необходимо учитывать дополнительные нагрузки от блоков на фундамент.

Классификация по технологии изготовления

Существуют два исполнения бетонных вентиляционных блоков:

Монолитные блоки (ВБ). Их изготавливают непосредственно на строительной площадке. Для последующего монтажа их оснащают закладными деталями. Монолитные вентиляционные блоки отличаются повышенной прочностью, надежностью и долговечностью.
Сборные вентблоки (СВБ). Состоят из двух панелей, которые крепятся друг к другу сваркой закладных деталей.

Классификация по конструкции

По конструкции блоки вентиляции подразделяют на:

Вентиляционные блоки с одним каналом. Внутренние перегородки внутри них отсутствуют.
Вентблоки с перегородками. Внутри таких изделий находятся 2-3 канала. Такие конструкции эффективнее, так как в них воздух через крайние каналы всасывается из помещения, а затем попадает в центральный канал и выводится наружу. Таким образом создается направленный воздушный поток.

Блоки бывают следующих типов:

Самонесущие вентблоки (В). На такие блоки недопустимо опирание других конструкций.
Блоки с диафрагмами жесткости, которые имеют одну консоль (1 ВД), две консоли (2ВД) или не имеют консолей (ВД).
Блоки с диафрагмами жесткости, у которых предусмотрен проем для двери и одна консоль (1ВДП), две консоли (2ВДП) или не имеется консолей (ВДП).
Блоки, применяющиеся в зданиях на теплом чердаке (ВТ); на холодном чердаке (ВХ). Используют для устройства вентиляции в чердачных помещениях.
1ВК – крышные вентблоки, имеющие одну консоль, две консоли (2ВК) и без консолей (ВК). Применяют для устройства вентиляции на крышах.

Таблица с размерами вентиляционных ж/б блоков по ГОСТ 17079-88:

Вентканалы: какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения

Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги

Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

санузла;
ванной комнаты;
кухни;
бассейна;
котельной;
гаража;
погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Технология укладки

Схема монтажа вентиляционных блоков. Начинают укладку вентблоков с расчета особенностей зданий и сооружений. Для этого стоит пригласить профессионального архитектора. План действий позволит сократить расходы на материалы и обеспечить эффективность системы вентиляции. Технология кладки вентблоков выглядит следующим образом:

Начинают работы с подготовки рабочего места, для этого убирают мусор, который способен образовать перекосы и увеличить силу соединения двух разных материалов.
После чего увлажняют рабочую поверхность и закрывают заглушками, которые уберегут каналы вентиляции от попадания раствора.
Далее берут воду, одну часть цемента и три части песка и делают раствор. Для более правильных пропорций и высококачественного материала, применяют смесь, изготовленную на заводе.
После тщательного перемешивания компонентов смеси, ее наносят на шаблон.
Растягивают цементный состав по поперечному разрезу с помощью кельмы.
После осмотра такелажником блока и его разрешения на подъем, погружают в подъемный механизм.
Вентблок в месте установки контролируется монтажниками на соответствие отверстий с нижними секциями.
Для ровности конструкции контролируют ее вертикаль и при необходимости корректируют расположение изделия.
Прихватывают закладные элементы конструкции к стенам, применяя сварку

Важно соблюдать ровную фиксацию блока, чтобы предотвратить его смещения.
В завершение кладки вентблоков, обрабатывают и уплотняют швы с помощью кельма.

Устройство вентиляционных каналов

Планируя выполнить вентиляционную систему в доме из газобетона своими руками, необходимо все тщательно изучить

Особое внимание всегда уделяют монтажу вентканалов, помня, что газобетон – материал хрупкий, боится резких перепадов температур, влаги

Мастера не советуют монтировать систему в наружных стенах, так как будет появляться конденсат, лучше обустраивать все в отдельных вентшахтах или перегородках.

Способы обустройства вентиляционных каналов в газобетонном доме:

Гильзование трубами из пластика, асбеста
Выкладывание из кирпича
Установка короба из покрытой цинком стали с выкладкой маломерными блоками из газобетона

Стальной короб устанавливается редко, так как стоит дорого и требует немало сил. Да и образование конденсата на стенках конструкций из металла плохо влияет на газобетонные блоки, предполагая необходимость в теплоизоляции.

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Гильзование пластиковыми трубами

Наиболее эффективный способ для монтажа принудительной вентиляции. В монтаже применяют пластиковые трубы сечением 13 сантиметров либо прямоугольной формы сечением 150 см2.

Для естественной вентиляции лучше брать трубы больше. Для точного расчета воздуховодов нужны такие данные: количество людей в жилье, объем отводимого воздуха, особенности климата и т.д. Расчеты должен проводить специалист. Вентиляция обустраивается одновременно со строительством дома.

Как смонтировать вентиляцию из пластиковых труб:

Крепление отвода в блоке, расположенном на уровне отверстия для вентиляции, соединение его с трубой.
Выпиливание отверстий на пару миллиметров больше труб в блоках для воздуховодов (в процессе кладки). Обычно для этого используют ножовку.
Заполнение раствором пространства между воздуховодами и выпиленными стенками блоков. Стыкование труб (наращивание вверх) в процессе кладки стен.
Утепление труб в зонах их прохода сквозь чердак, крышу.
Отдельные воздуховоды на уровне чердака соединяются в единый канал, который выводится на улицу через крышу или присоединяется к рекуператору, канальному вентилятору. Все отверстия тщательно заделываются, герметизируются.
