Полукруглое крыльцо из бетона своими руками

К 1 косоур железобетонный

Высота: 2 160 мм.

Косоур железобетонный К 1 — элемент сборного лестничного марша, его несущий элемент, располагающийся всегда под наклоном. Косоур используется при изготовлении лестничных маршей как внутри здания, так и снаружи. Конструктивно косоур К 1 является удлиненной прямолинейной балкой из армированного бетона.

Используется этот вид ЖБИ не только при устройстве лестниц в промышленных и коммерческих зданиях, но и при строительстве лестничных сходов для объектов, относящихся к транспортной инфраструктуре. Например, для мостов, путепроводов, переходов. Железобетонный косоур К 1 устанавливается под углом в 45 градусов к дорожной бровке, таким образом, удобно сопрягать эстакады.

Сборные лестничные марши собираются и устанавливаются в том случае, если стандартный лестничный марш установить технически сложно или невыгодно, например, при реконструкции домов, когда нет технической возможности использовать подъёмный кран для установки стандартного монолитного лестничного марша.

Используя различные типоразмеры лестничных ступней и опорных плит можно при помощи косоура железобетонного создать лестницу с нужными параметрами: заданной шириной ступеней из различных материалов. С косоурами можно монтировать ступени с металлическими элементами в конструкции, усиленные несколькими слоями асфальтобетона.

Конструктивные особенности

Высота подъёма лестничного марша с косоуром 4 – 12 м, его изготавливают в один или несколько пролётов.

Использование косоуров К 1 позволяет получить прочные конструкции, не нуждающиеся в сложном уходе и ремонтах.

Преимущества использования ЖБ косоуров в сравнении с изделиями других категорий аналогичного назначения:

— долгий срок службы; — устойчивость к действию агрессивных сред, в первую очередь – атмосферной влаги; — высокая огнеупорность. Лестница с косоуром в качестве несущего элемента не обвалится при пожаре, и даст возможности покинуть опасную зону.

По форме косоур К 1 является балкой с проходящим по её верху гребнем, в котором устанавливаются лестничные ступени. Треугольные вырезы в его гребне — места для установки ступеней лестницы.

Армирование ЖБИ выполняется плоскими сетками или стержневой арматурой.

Для крепления к лестничным площадкам и для стыковки со ступенями используются закладные элементы, которые так же, как и арматура, обрабатываются антикоррозионными составами в процессе производства.

ЖБИ нормируется по трещинностойкости, прочности, жёсткости конструкции.

Принципы армирования лестницы из бетона и схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

  1. При сечении стержня 10 мм – 120 мм.
  2. При диаметре прута 12-14 мм – 160 мм.
  3. При сечении арматуры 16 мм – 180 мм.
  4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент , процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

  • вязка внахлест в 24 номинальных сечения;
  • при нахлесте 12 диаметров допускается сварка с односторонним швом;
  • нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

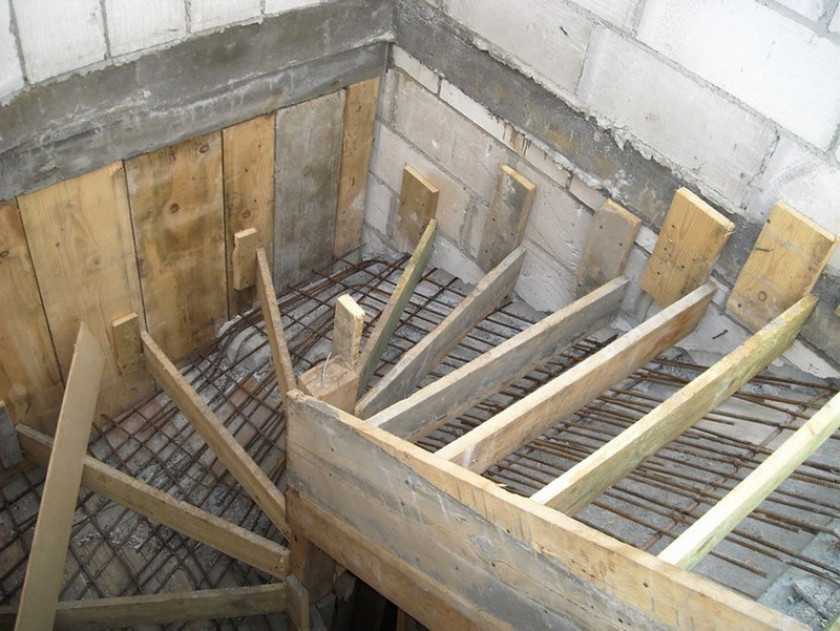

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

  • На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
  • Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.
  • Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
  • По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
  • Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Виды и устройство бетонных лестниц — выбираем конструкцию

Виды бетонных лестниц можно условно разделить по способу изготовления:

  • монолитные;
  • сборные (из готовых элементов).

По типу конструкции:

  • маршевые;
  • винтовые.

По месту установки:

  • внутренние;
  • наружные.

Прежде чем начать монтаж конструкции, необходимо заранее определиться, какое именно устройство бетонной лестницы лучше всего подойдет для конкретного помещения.

Готовые бетонные лестницы

Наружные лестницы можно изготовить из уже готовых железобетонных маршей. Главное, чтобы рельеф местности позволял установить изделие с необходимым уклоном.

Монтаж производится из готовых элементов, выполненных в форме прямоугольных, угловых или треугольных ступеней.

Бетонная винтовая лестница

Благодаря необычному дизайну, винтовые бетонные лестницы отлично впишутся практически в любой интерьер. И не требуют установки специальной центральной колонны.

Чаще всего их устанавливают в помещениях, где дизайн предусматривает наличие солидных монолитных конструкций, которые сочетают в себе не только надежность, но и эффектный внешний вид.

Перила для бетонной лестницы Обычно выполняются из стали или массива дерева. Ценители элегантности и стиля иногда выбирают металлические ограждения с элементами из высокопрочного стекла.

Подготовка

Заливка ступеней бетоном требует подготовки. В первую очередь необходимо определить число, высоту и ширину ступеней, рассчитать примерные денежные затраты. Ширина ступенек должна превышать ширину входных дверей, по меньшей мере, на пятнадцать сантиметров. Если строители планируют сделать широкую площадку возле здания, можно увеличить и параметры крыльца

Также важно подумать о необходимости заливки пандуса. Каждая ступень должна быть высотой около семнадцати сантиметров, шириной – примерно тридцать сантиметров

Наклон бетонного крыльца должен составлять сорок пять градусов, если этот показатель будет выше, то по лестнице будет сложно подниматься, в особенности инвалидам и людям преклонного возраста. Если насчитывается более трех ступеней, строители должны позаботиться об установке устойчивых перил. Перед началом работ важно сделать чертежи с указанием размеров. Затем можно начать подготовку основания, для изготовления которого также используется бетон.

Расчет конструкции одномаршевой лестницы из бетона

Угол наклона марша и габариты ступеней следует определять в каждом конкретном случае в зависимости от размеров помещения. Стандартные, часто применяемые углы наклона: 25, 35 и 45 градусов. Самым предпочтительным вариантом является угол наклона марша – 45 градусов. В этом случае лестница в доме из бетона не только безопасна и удобна для подъема, но и оптимальна по затратам строительных материалов.

Определив высоту и угол наклона марша, определяют высоту и ширину ступеней. Оптимальный вариант: высота подступенка 160-200 мм, ширина проступи 270-300 мм. Ширина марша также принимается индивидуально в каждом конкретном случае.

Если лестница расположены между двух стен, ширина конструкции принимается расстоянию между стенами. Если марш с одной стороны примыкает к стене, а другая сторона «висит» в воздухе, минимальная ширина сооружения составляет 800-900 миллиметров.

Весьма желательно создать чертеж или эскиз будущей лестницы, для правильного расчета и монтажа деталей опалубки.

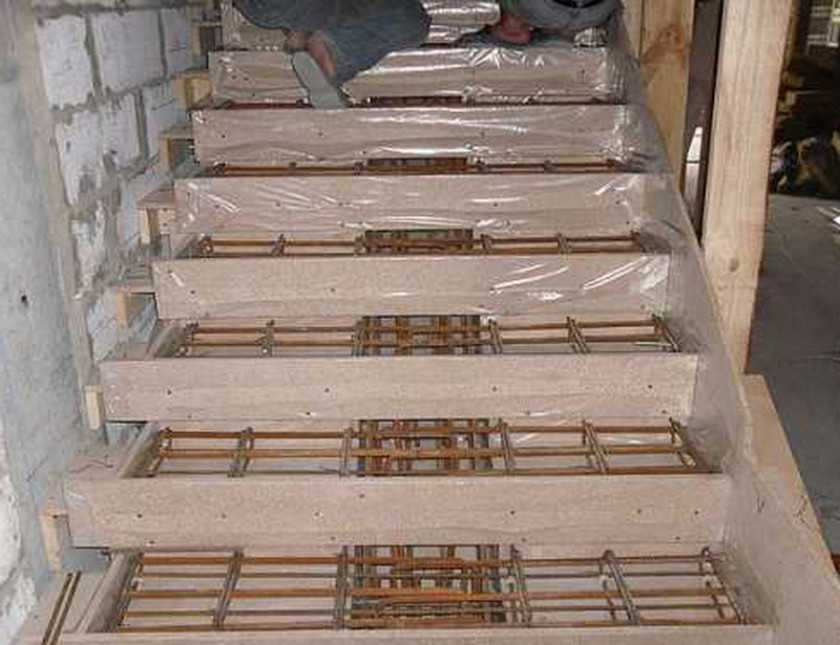

Сборка опалубки

Расчеты готовы, и можно приступить к монтажу опалубки. Сначала сделаем запас нужных материалов для возведения пролетов:

  • фанера влагостойкая 12 — 18 мм, обрезная доска от 30 мм на днище опалубки, для подступеников и отбортовки;
  • влаго-защитную фанеру 6 — 9 мм для производства искривленных зон;
  • опоры из бруса 100х100мм (можно заменить стропильной доской 150 на 50 мм) в виде подпор;
  • брусы 100х100мм для подпирания фанерной конструкции и досок;
  • уголок из металла;
  • металлический крепеж (саморезы под дерево) 35 мм;
  • бетонный раствор, правило для стяжки лишнего раствора, терка, приспособление, заглаживающие края бетонной конструкции.

Чтобы сделать бетон гладким после застывания, надо отшлифовать деревянные поверхности, которые будут прилегать к бетону. Если устанавливается на гладкую фанеру, шлифовать не нужно.

Собираем опалубку по этапам:

  1. Для начала выставим нижнюю часть собранную из толстой доски и листовой фанеры. Они надежно крепятся между собой брусками с наружной стороны. Днище системы стоит на подпорках из брусьев, досок, при том, что высота подпорок будет равна высоте ступеней. Все детали крепятся на саморезы. При демонтаже их просто будет раскрутить, разобрав систему опалубки;
  2. С боков надо поставить отбортовку из листа, доски, усилив ее брусами снаружи;
  3. Далее следует закрепить брусы подступенников к отбортовке, железными уголками;
  4. Места соединений в углах заделать рабочим составом, или выровнеть рубанком, шлиф машинкой.

Опалубка для лестницы из бетона собирается за несколько несложных этапов.

Что надо знать перед установкой – плюсы и минусы

Перед тем как сделать бетонную лестницу, надо узнать ее преимущества и недостатки – это поможет окончательно определиться с выбором формы и материала.

Сравнение материалов на видео:

Преимущества бетонных конструкций:

  • Прочность конструкции даст фору любым другим, сделанным из дерева или металла. Если правильно выполнить армирование бетонной лестницы, то ее запас прочности позволяет не задумываться о нагрузке на поверхность.
  • Черновая лестница из бетона после полного высыхания может использоваться для передвижений или переноски стройматериалов, а после окончания всех работ сделать завершающую отделку.
  • Ремонт бетонной конструкции не понадобиться в течение всего срока ее эксплуатации. Она требует минимального ухода, чаще косметического.
  • Монолитная железобетонная лестница полностью бесшумная – она не издает скрипов или прочих звуков.
  • Бетон это влагостойкий огнеупорный и устойчивый к температурным перепадам материал. Не подвержен гниению или порче насекомыми.
  • Очень мало ограничений по форме конструкции и прочим дизайнерским решениям.

Минусов у бетонных конструкций гораздо меньше, но надо учитывать и их:

  • Вес. В зависимости от размеров монолитные лестницы из бетона могут иметь массу до двух-трех тонн – если ступени выходят за фундамент дома, то надо учитывать возможность их неравномерной усадки.
  • Трудоемкость. Перед тем как сделать лестницу из бетона своими руками надо создать деревянную опалубку, которая, по сути, является черновой деревянной лестницей – в нее потом будет заливаться бетон.
  • Цена. Чтобы залить лестницу из бетона, нужен предварительно сделанный из опалубки каркас, в котором укладывается армирование и только потом производится бетонирование. Поэтому изготовление лестниц из бетона обойдется дороже любых других аналогов.

Древесина — для дома с душой

Деревянная лестница вызывает ассоциации с интерьерами старых домов. Благодаря множеству преимуществ ее ценят и владельцы современных интерьеров.

Древесина — теплая на ощупь, и помещение она визуально делает более теплым. Она является пружинистым материалом, хорошо амортизирует падения. Древесину охотно используют из-за ее пластичности и легкости в обработке: ее можно приспособить для ступеней любой формы.

Многие люди выбирают этот материал из-за его натурального цвета и рисунка слоев. Но лестницу из древесины можно также покрасить или покрыть бейцем, таким образом придав ей совершенно иной вид.

Большие возможности открывает использование экзотической древесины, характеризующейся богатой палитрой цветов: от белого — через желтые, красные цвета, коричневый, оливковый, зеленый — до глубокого черного.

Часто из древесины выполняют только проступи, а подступенки оставляют в штукатурке, покрашенной в белый цвет. Такую лестницу делают не только из соображений экономии — она выглядит легкой и менее монотонной.

Но следует помнить, что белые подступенки очень быстро пачкаются, штукатурка может отпадать, а поверхность, покрашенную краской, не так легко отмыть. Чтобы этого избежать, подступенки нужно оштукатурить прочным цементным раствором.

Для покраски рекомендуется использовать краску, образующую гладкое и водостойкое покрытие (например, виниловую или акриловую).

Для отделки подступенков можно также применять другие материалы: штукатурку на основе смол, керамическую плитку и даже стальной лист.

Подступенки отделаны мозаичной штукатуркой. На ее фоне проступи из светлого дуба выразительно выделяются

Для проступей использована дубовая доска, а дня подступенков — каменная или керамическая плитка.

Темные деревянные накладки защищают поверхность проступей и верхнюю часть подступенка

Лестницу с прямым маршем можно отделать практически любым материалом. В этом случае применена темная древесина, контрастирующая с цветом стен

За счет подступенков, покрашенных в белый цвет, лестница с деревянными ступенями кажется легче

Керамическая плитка — для практичных

Она настолько разнообразна, что позволяет обустроить лестницу для любого интерьера. Богато декорированная плитка в южном стиле создаст климат греческой таверны, подражающая старым камням плитка для пола — сельского дома, а сверкающий полированный керамогранит — современной резиденции.

Хороший ли это материал для лестницы с практической точки зрения? Плитка холодная, твердая и не амортизирует падения. При этом ее легко содержать в чистоте, она дешевле, чем камень, и значительно долговечнее древесины. Она не горит — в случае пожара не способствует распространению огня между этажами.

Однако, если все элементы лестницы облицованы плиткой, она будет выглядеть слишком монотонной. Интересные эффекты дает сочетание керамической плитки с другими материалами, например с древесиной.

Какая плитка подойдет для лестницы?

Для лестниц подходит плитка, обладающая определенными параметрами: она должна иметь высокий класс стирания, лучше всего IV или V, твердость минимум 5-6 по шкале Мооса и противоскользящие свойства.

Такие высокие требования предъявляются лишь к проступям — подступенки могут иметь более низкие технические параметры.

Поверхность плиток, предназначенных для проступей, должна быть рифленой (рифления — это выпуклые или вогнутые элементы на поверхности плитки) или рельефной (рельеф — выпуклости на всей поверхности плитки).

Лестницу можно также облицевать матовой плиткой с неровной, шероховатой структурой.

Для внутренней лестницы применяют плитку для пола, грес и клинкер.

Мозаичная керамическая плитка используется для ступеней и подступенков, а также для напольного покрытия лестничного холла

Для отделки ступеней лестницы использована керамическая плитка различных цветов, напоминающая разноцветную ковровую дорожку.

Облицовываем бетонное крыльцо своими руками

Для выполнения отделочных мероприятий не обязательно приглашать наемных специалистов. С укладкой плитки можно справиться собственными силами, придерживаясь следующего алгоритма:

  • Удалите пыль с бетонной основы.
  • Нанесите на поверхность площадки адгезионный состав.
  • Смажьте клеевой смесью рабочую поверхность плитки и бетонную основу.
  • Тщательно прижмите плитку к бетонной основе, не допуская смещения.
  • Выдержите межплиточный интервал, используя специальные распорки.
  • Выровняйте полученные швы с помощью специальной затирочной смеси.

Необходимое количество специального клея можно рассчитать, зная площадь поверхности, подлежащей облицовке.

Облицовка ступенек

Бетон можно облицовывать при помощи разных материалов. Это позволит продлить срок эксплуатации крылечка, поскольку основание бетонных ступеней будет защищено от воздействий окружающей среды. Помимо этого, облицовка позволит красиво оформить лестницу. Строители используют несколько вариантов отделки бетонных крылец:

  1. Плитка из керамогранита. Этот строительный материал выполнен из глины белого цвета, в которую добавлены минералы. За счет обжига он становится очень прочным, поэтому такая облицовка считается одной из самых долговечных. Добавление пигментов позволяет придать плитке разные оттенки.
  2. Клинкер (плитка из глины красного цвета). Этот материал признан безопасным для окружающей среды, поскольку в состав плитки не входят никакие вредные добавки. Плитка имеет разную форму.

Необходимые расчеты

Лестница – архитектурный элемент, подвергающийся повышенным нагрузкам, поэтому при строительстве необходимо выполнить определенные расчеты. Неправильный подход приведет к тому, что она будет неудобной, на ней появятся трещины и возникнет риск разрушения. Основным моментом, из которого нужно исходить при расчетах — пространство, выделенное под лестницу. После чего определяется тип конструкции, например, с площадкой или забежными ступенями, маршевые или винтовые пролеты.

Для внутренней бетонной лестницы требуется особенная точность, она должна экономить домашнее пространство, оставаясь комфортной для всех членов семьи. Поэтому ее нужно проектировать вместе с домом, с учетом высоты перекрытий и пространства для межэтажных переходов.

Главным параметром является уклон пролета, измеряемый в градусах к горизонту. При наличии достаточного пространства делаются лестничные пролеты с уклоном 20-24°. Такая конструкция позволяет увеличить размеры ступеней, но марш может быть слишком длинным.

Самым приемлемым вариантом считаются марши под углом 26-33° к горизонту. Они комфортны, безопасны, легко изготавливаются при условии правильного расчета конфигурации ступеней.

Максимальный угол, при котором соблюдаются требования безопасности, составляет 45 градусов, при этом высота и ширина ступени будут одинаковыми. Такие лестницы экономят пространство, но не очень удобны.

Далее, для правильной сборки опалубки, нужно рассчитать ширину и высоту ступеней, для полученного наклона. Данные можно взять из готовой таблицы:

Ширина, см Высота, см Угол наклона, в градусах и минутах
40 10 14°10
38 11 16°20
36 12 18°30
34 13 21°00
32 14 23°10
30 15 26°40
28 16 29°50
26 17 33°10
24 18 37°00
22 19 40°50
20 20 45°00

Другой вариант – самому рассчитать высоту ступеней. Для этого предлагается специальная формула, с помощью которой высчитывается безопасная для конкретного человека S=d+2h. Где S – длина шага, d – ширина, h – высота ступени. Но данный способ не учитывает длины лестничного пролета. Он позволяет подобрать оптимальную высоту ступеней. Количество ступенек можно узнать, поделив высоту пролета на высоту одной ступени. Подогнать марш к конкретной высоте можно размером подступенка, в который должна опираться лестница.

При выполнении расчетов нужно учитывать, что расстояние от ступенек до верхней преграды не должно быть ниже 2 м, чтобы человек не ударился головой. Минимальная ширина марша не менее 0,8 м, рекомендуется 1 м.

Преимущества и недостатки бетонных винтовых лестниц

Стоит ли делать бетонные винтовые лестницы своими руками, особенно если строительных навыков исчезающе мало? Стоит, по многим причинам. Это именно та работа, которая представит возможность отработать строительные навыки, а также возвести замечательное по своей полезности и красоте сооружение.

Качественно сделанная бетонная лестница отличается:

  • феноменальной устойчивостью к механическим нагрузкам;
  • надежностью конструкции;
  • долгим сроком службы;
  • невосприимчивостью к воздействию агрессивных факторов окружающей среды;
  • водоотталкивающими свойствами;
  • технологичностью в изготовлении;
  • относительно небольшой стоимостью.

Если конструкция лестницы не слишком сложна, ее может сделать своими руками также начинающий мастер. Но даже не это, и не все, описанное выше, можно считать главными достоинствами такой лестницы. Главное достоинство – это то, что из армированного бетона можно соорудить конструкцию практически любой сложности, какую не сделаешь ни с дерева, ни с металла. Да, опалубка будет непроста, но затраченное время и терпение окупится сторицей. Да и отделка возможна практически любая, бетон настолько прочен, что выдержит даже облицовку тяжелыми мраморными или гранитными плитами.

Имеет такая лестница и ряд недостатков. Плотность бетона высока, а если еще и добавить вес стальной арматуры – конструкция получится тяжелой. Поэтому, чтобы выход на второй этаж был безопасным, требуется мощное перекрытие, лучше всего – бетонная плита.

Еще один недостаток –долгое время от начала работ до готовности к эксплуатации. Достаточно взглянуть на чертеж лестницы, чтобы понять объем предстоящей работы. И это еще не все. Бетон сохнет не менее двух недель, а то и дольше. Так что, оперативно изготовить такую лестницу не получится. Но, если взглянуть на винтовые бетонные лестницы на фото, можно сразу понять, что результат стоит затраченного времени.

Изготовление опалубки

Схема армирования лестницы.

Для скрепления досок понадобятся саморезы. В таком случае, разбирая доски, не нужно будет стучать молотком, что может привести к растрескиванию всей конструкции. Крепление досок производится при помощи саморезов к основанию лестницы.

Для того чтобы доски опалубки не прогибались, перед заливкой бетона доски дополнительно крепятся продольной пластиной из дерева, которая крепится к спуску лестницы.

Чертеж лестничной клетки.

Опалубка может быть общей для всей системы, но может быть сделана для каждой ступени отдельно. Если вы хотите получить идеальные по размерам ступени, то лучше делать опалубку для каждой ступени отдельно. Но этот процесс займет намного больше времени.

Самой простой опалубкой является такая, которая устанавливается на лестницу между двумя стенами. Тогда боковую опалубку сооружать не понадобится, а элементы опалубки можно будет прикрепить к стенам.

Более сложный вариант – это одномаршевая лестница с прямоугольным сечением. В данном случае прибавляется еще и боковая опалубка. Но подобные лестницы имеют простую конструкцию, поэтому установить опалубку будет не сложно.
