Виды раздвижных межкомнатных дверей: размеры проема и полотна

Пример расчета глубины

Рассмотрев пример, ознакомьтесь с процессом вычисления.

Важно! Ширина ручки замеряется с точностью до миллиметра

1. Поскольку ручек две, то умножьте полученное значение на 2: 16х2=32 мм.
2. От ширины фасада отнимается ширина ручек: 712-32=680 мм – ширина наполнения.
3. Измерьте расстояние верхнего и нижнего горизонтов, отделяющих полотно от высоты ниши. К примеру, оно равно 12 и 47 мм соответственно.

Тогда высота двери – 2360 мм;

Сумма верхнего и нижнего горизонтов – 59 мм.

2360-59=2301 мм – высота наполнения двери.

Размеры:

проем – 1400х2400;

дверь -2360х712 – 2 шт.;

наполнение фасада – 2301х680 – 2 шт.

При зеркальном или стекольном фасаде, не забудьте от наполнения отнять толщину силиконового уплотнителя – 1 мм. Он одевается на стекольное полотно по периметру, потому от показателей высоты и ширины отнимается по 2 мм.

Комплектующие

Раздвижные двери, как правило, состоят из стандартного набора комплектующих. Потребитель может приобрести изделие в сборе, от одного производителя, либо самостоятельно собрать комплект дверей. При установке таких конструкций используются следующие элементы:

Дверные полотна, материалы и конструкции которых подробно описаны выше.

Дверные полотна для раздвижных конструкций

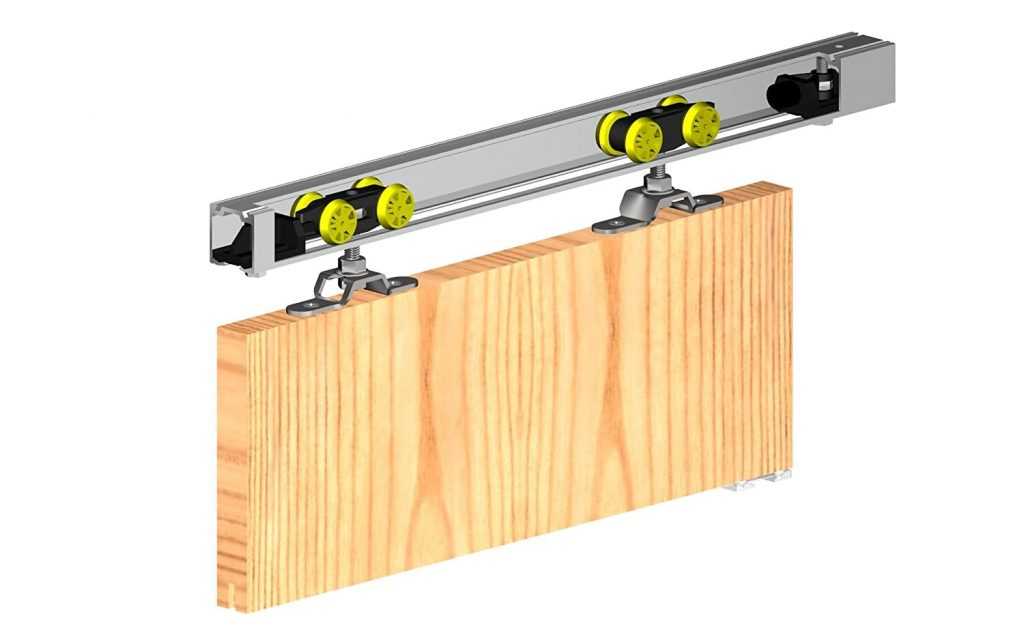

Направляющие – несущие элементы механизма – профили, по которым дверь скользит на роликах при отрывании.

Внешний вид направляющих

• Ответные планки – жёсткие распределительные детали, монтируемые на дверном полотне.

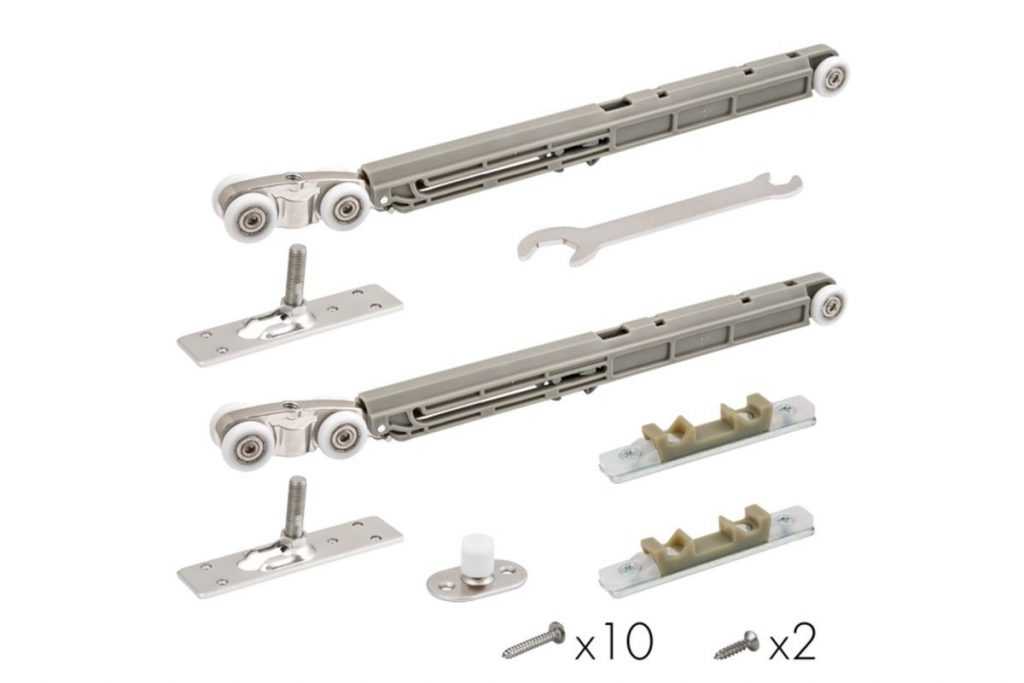

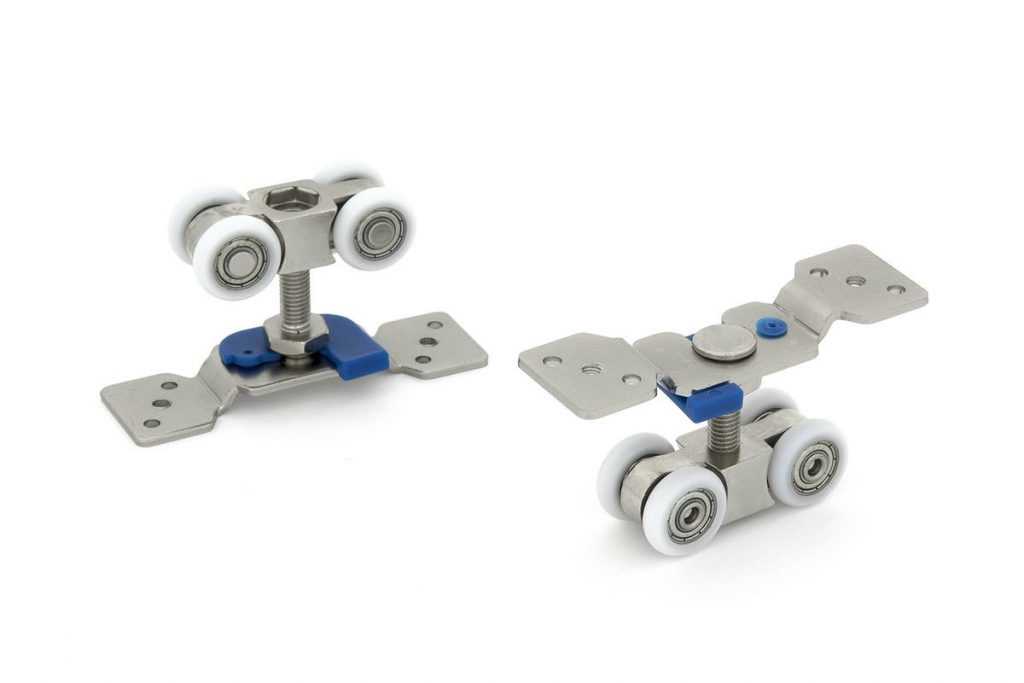

• Роликовые опоры – высокопрочные пластиковые или металлические колёсики, которые снабжаются шариковыми подшипниками и предназначены для снижения силы трения при открывании.

Роликовые опоры

Стопорные механизмы – упоры на направляющих, ограничивающие отрывание дверного полотна. Предотвращают повреждения конструкции от удара о перпендикулярные стены.

Стопорные механизмы

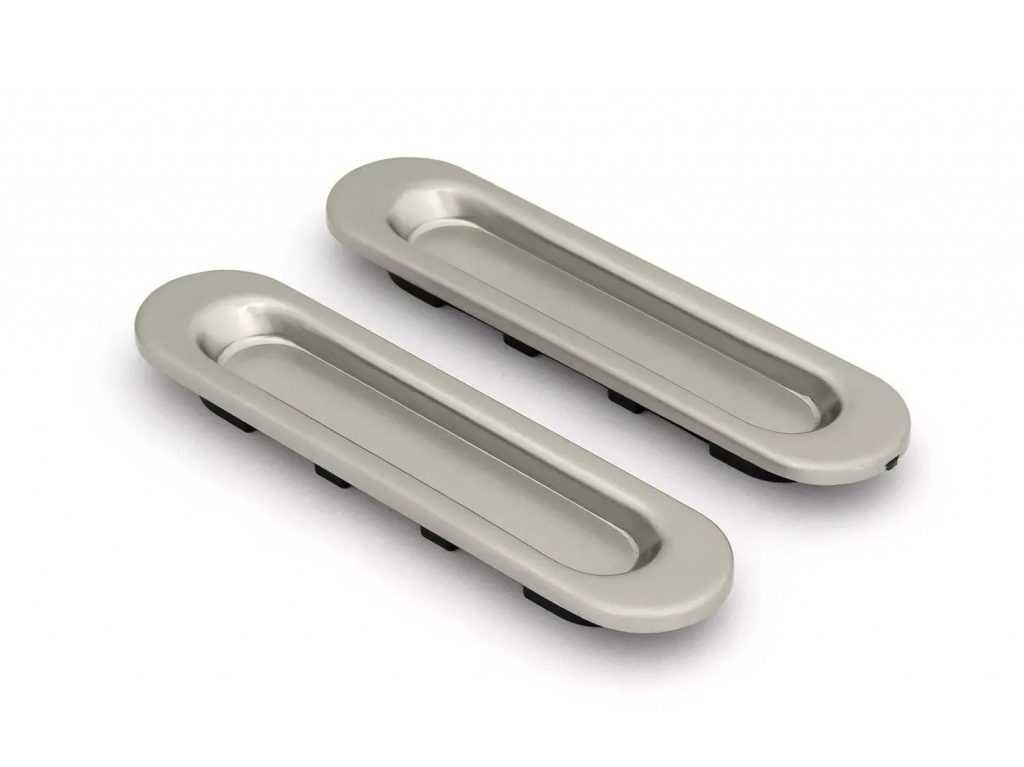

Ручки – накладки на створки, обеспечивающие удобство их открывания.

Ручки раздвижных дверей

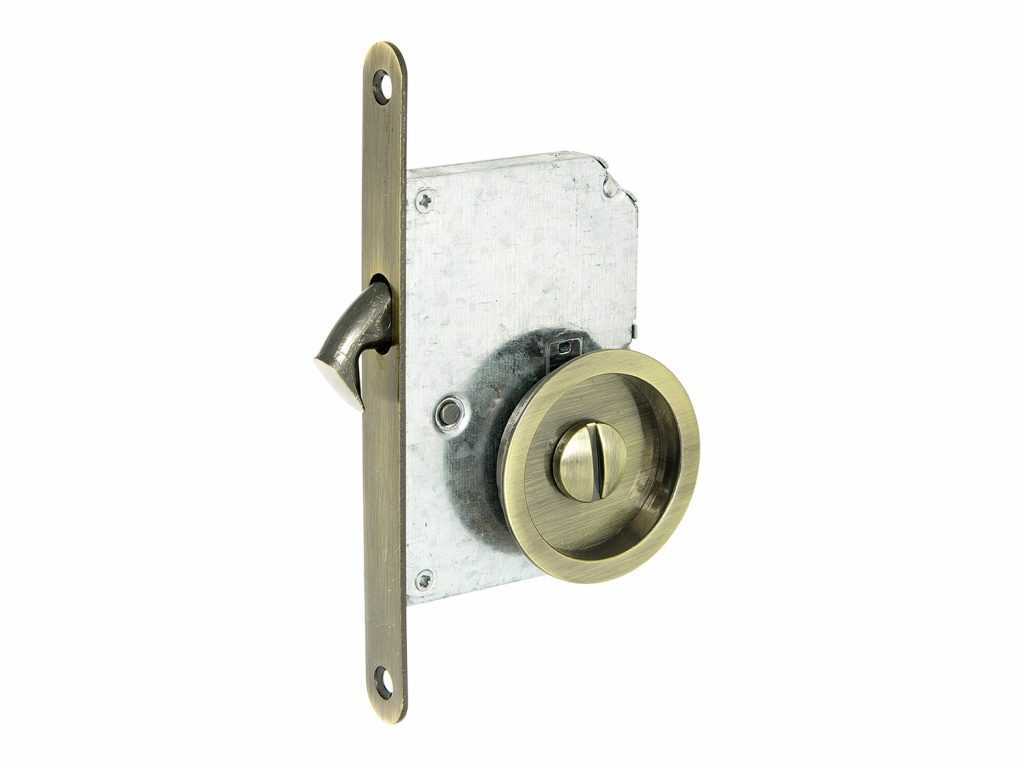

Замки, личинки – запирающие механизмы, ограничивающие доступ посторонних в помещения.

Замки для раздвижных дверей

Декоративные накладки – элементы конструкции, закрывающие детали механизма от посторонних глаз и предотвращающие образование пыли.

Накладки на роликовые опоры

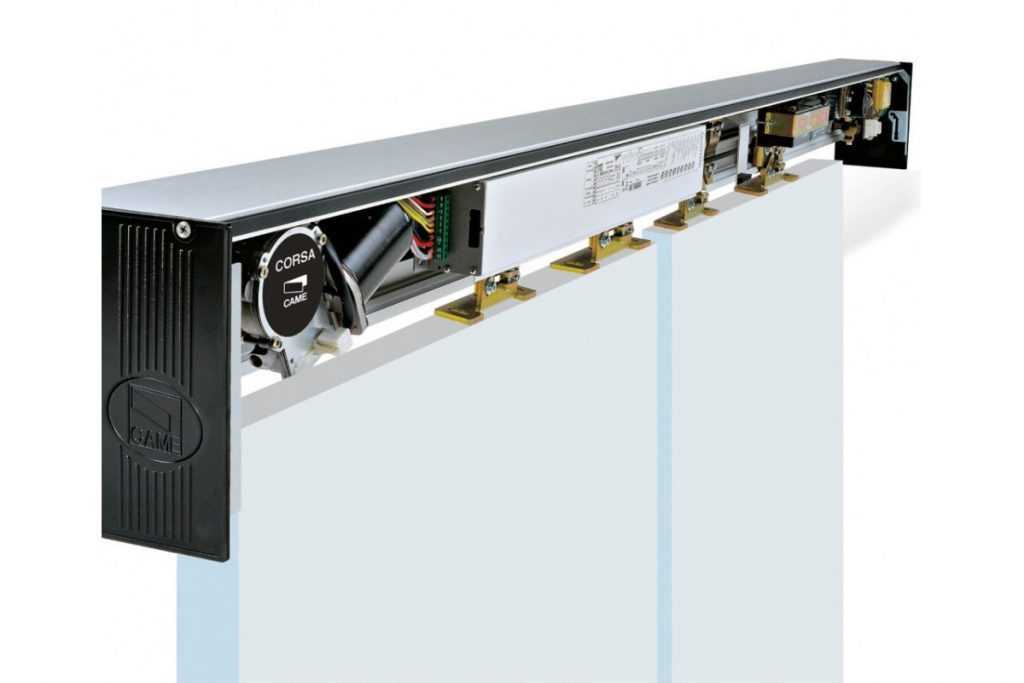

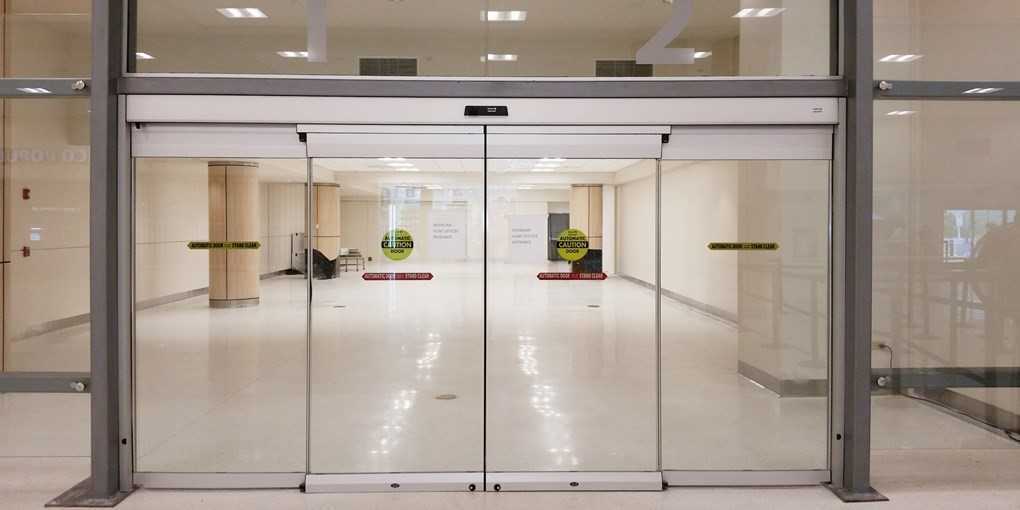

Модуль автоматического отрывания – электромоторы, фотоэлементы и программируемые блоки, посылающие сигнал на приводной механизм – часто применяются в общественных помещениях с большим потоком людей.

Модуль автоматического открывания

Все комплектующие в сборе, желательно, приобретать от одного и того же производителя, так как в этом случае их не придётся подгонять под единые модульные габариты и режимы работы.

Фурнитура для раздвижных межкомнатных дверей

Для того чтобы определить, не кривая ли стена, измерения лучше проводить в трех местах: если отклонения незначительные, избавиться от них можно при помощи штукатурки. Если отклонения сильные, можно, либо подпилить дверную коробку, установив специальные элементы, называемые доборами, либо заказать дверное полотно необычной формы, которое сможет скрыть изъян и закрыть все щели

Фурнитура для раздвижных межкомнатных дверей такого плана может подходить и стандартная, важно правильно рассчитать размеры и вид нестандартной двери. Важно не только то, что она скроет недостатки проема, но и гармонично впишется в интерьер

Если стена кривая, есть еще одна проблема: установить на нее наличники будет невозможно, поэтому все-таки рекомендуется попытаться выровнять дверной проем перед установкой дверей.

Фурнитура для раздвижных межкомнатных дверей

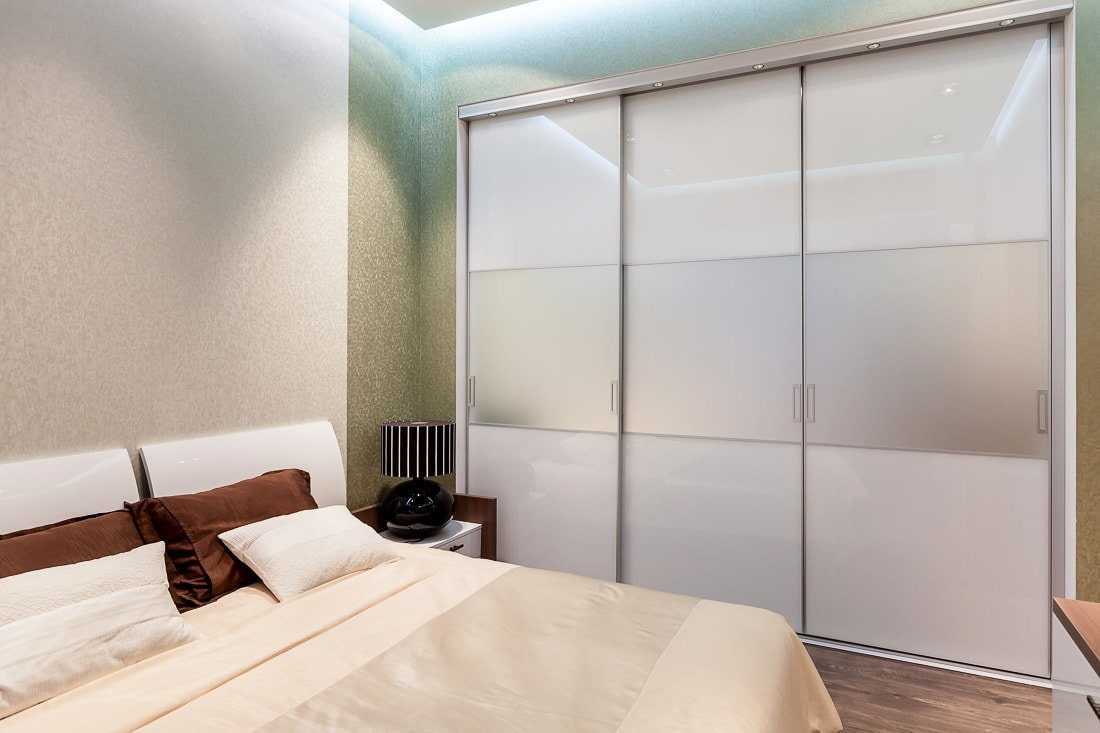

Максимальная длина шкафа-купе

Нередко при обустройстве гостиных, спален и прихожих планируют большой шкаф-купе во всю длины комнаты, от стены до стены. Нередко он представляет собой единую конструкцию. Но чаще всего «стыкуется» из двух или трех отдельных шкафов-купе.

Например, большая часть шкафов-купе производится из ламинированного ДСП. Основная масса производителей выпускает ЛДСП в листах максимального размера 2750х1830, у Egger есть больший формат – 2800х2070. То есть технически, сделать полностью корпусный шкаф-купе, с единой крышей можно максимальной длины как раз 2700-2800мм. С помощью боковых открытых полок, скошенных углов и другого оформления можно «добавить» корпусному шкафу длины до 3-3,5 метров и при этом он будет «цельным».

Расчет комплектующих

Для закрытой и открытой ручки замеры проводятся индивидуально:

• Ручка – боковая рамка двери, с её помощью дверное полотно открывается.
• L ручки = Н двери
• Трек – верх и низ – верхняя рельса, благодаря которой полотно фиксируется в вертикальном положении.
• Трек (верх и низ) = Н проёма
• Рамка – стягивает дверь вверху и внизу.
• L верхней/нижней рамы = L дверей – 50
• Вставка – это внешний фасад: зеркало, стекло.
• Н вставки = Н двери – 60, L вставки = L двери – 40

Что касается вставок: тут следует помнить, что стандартная ширина полотна 4 мм (стекла или зеркала) плюс вспомогательный уплотнитель (листы фанеры или ДСП).

При установке потребуются и такие детали:

• Ролики (верхние и нижние по 4 штуки);
• Саморезы под шестигранный ключ (продаются вместе с роликами).
• Тормоза (4) Ж
• Уплотнитель зеркала (силиконовый);
• Ворс пылезащитный;
• Саморезы (4,5*60) 8-10 штук.

Очень важное замечание – размеры направляющих должны быть на 2 см меньше Н проёма, чтобы облегчить установку. Если речь идёт о корпусной мебели – то длина должна быть с запасом, потому как при установке выясняется что длина верхней и нижней направляющей разная

Системы раздвижных дверей

Любое изделие возможно приобрести в готовом исполнении, а можно и заказать по индивидуальным размерам в соответствии с собственными вкусами. Какой вариант лучше подойдет в ситуации с раздвижной установкой? Учтите, что полотно в открытом положении должно заходить на стену, в противном случае щели станут заметны.

Створки готового раздвижного изделия имеют стандартные габариты: 205 см — высота и 60-100 см — ширина. Толщина этих дверей не превышает в большинстве случаев 4 см. При самостоятельном возведении стены для данного типа двери «подогнать» размеры под имеющееся полотно вполне возможно. Различают несколько систем раздвижных дверей:

1. Купейная система. Устанавливая раздвигающуюся систему, у которой створки скользят вдоль поверхности стены при открывании, полотна следует подбирать немного большие, нежели размеры проема. К примеру, при ширине проема в 68 см выбирают полотно с шириной в 70 см. Соответствующие требования существуют и для профиля, составляющего направляющую для скольжения: его длина должна быть вдвое больше ширины полотна.
2. Система типа «пенал». При монтаже створке (таким образом, чтобы он въезжала в специальную кассету) подбирают конструкцию, у которой створки в раздвинутом состоянии будут немного выступать за пределы ниши. При этом размеры створок делают равными проему либо превосходящими его ширину всего на несколько сантиметров. При ширине входа, равной 70 см, ширину пенала делают равной 60 см. Но результат зависит исключительно от предпочтений хозяев. К примеру, возможно смонтировать изделие так, чтобы полотно уходило всей массой в кассету.
3. Системы со складными створками. Складывающиеся при открывании межкомнатные двери — это раздвижные конструкции с переменными размерами, на которые влияет количество прикрепленных панелей-створок. Отдельный сегмент в ширину составляет 10-12 см. Стандартный проем способен уместить створки, включающие в себя 6-7 подобных секций.

https://youtube.com/watch?v=TZtAj5hYR6A

Для чего нужны стандартные габариты

Несмотря на то, что многие владельцы жилых помещений скептически относятся к советской системе стандартизации, считая её безнадёжно устаревшей, наличие типовых размеров дверей значительно упрощает жизнь как изготовителям или установщикам, так и самим потребителям. Среди основных преимуществ стандартных типоразмеров можно выделить следующие:

• Учитывая, что практически все современные заводы по изготовлению дверей перешли на автоматизированные производственные линии, повышенная скорость изготовления типовых элементов с минимальными трудозатратами заметно снижает себестоимость. Как следствие, дверь, поступившая в розничную продажу, становится более доступной для простого потребителя.
• При повреждении полотна двери или любого элемента каркаса, владелец может произвести замену в кратчайшие сроки, так как в каждой торговой точке нашей страны представлена типовая продукция. Если изделие имеет индивидуальные габариты, сделать это гораздо сложнее.
• Большинство наших соотечественников проживают в типовых панельных домах со стандартными габаритами. Если учесть, что при разработке ГОСТов инженеры опирались именно на такой тип жилья, тщательно просчитывая каждую мелочь, унифицированные габариты дверных проёмов с заполнением унифицированными элементами позволят жильцу комфортно эксплуатировать принадлежащее ему пространство.

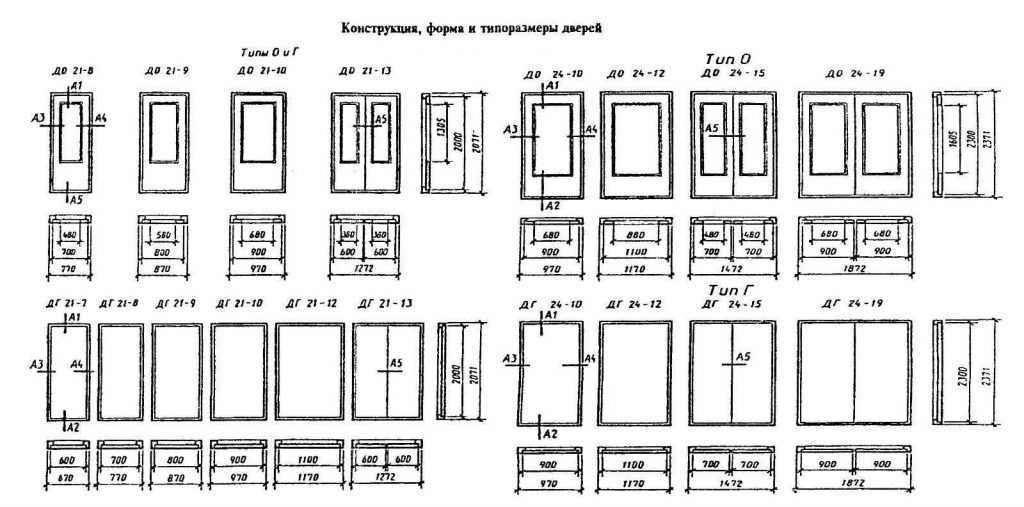

Рис. 5. Внешний вид типовых конструкций

Следует учесть, что наличие широкого ассортимента товаров на рынке позволяет не обращать внимание на стандартные габариты тех потребителей, которые желают придать своему помещению элемент уникальности. Так, для того, чтобы поставить эксклюзивную дверь, вовсе не обязательно устраивать проём нестандартных размеров, так как можно просто выбрать эксклюзивный и яркий дизайн самого полотна

Размеры раздвижных дверей

Учитывая, что большая часть раздвижных дверных конструкций изготавливается на заказ, створки могут быть любых размеров, и перекрывать протяжённые проёмы. Однако, в типовом исполнении, согласно нормативным требованиям, выделяют следующие стандартные габариты раздвижных дверей:

В однопольном исполнении, конструкции, вне зависимости от материалов, перекрывают стандартные проёмы с шириной от 700 до 1200 мм.

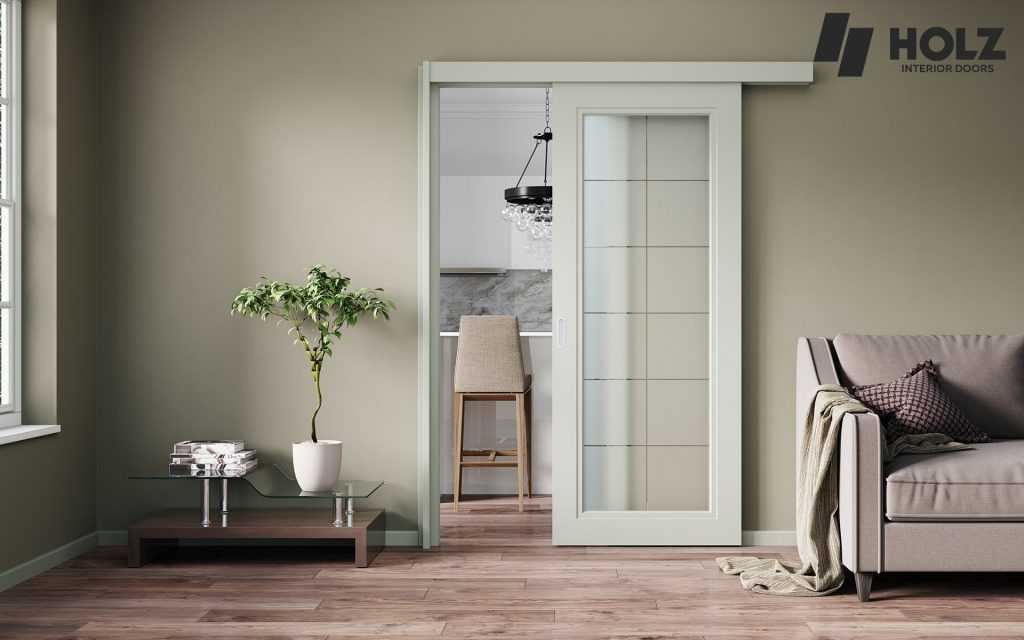

Раздвижные двери в однопольном исполнении

• Однако, учитывая, что при сдвижке, створки не вызывают опрокидывающий момент, в отличие от распашных дверей, полозья могут изготавливаться любой длины – до 1800 – 2000 мм. Делать их длиннее уже нет смысла, так как створка будет иметь слишком большой вес.

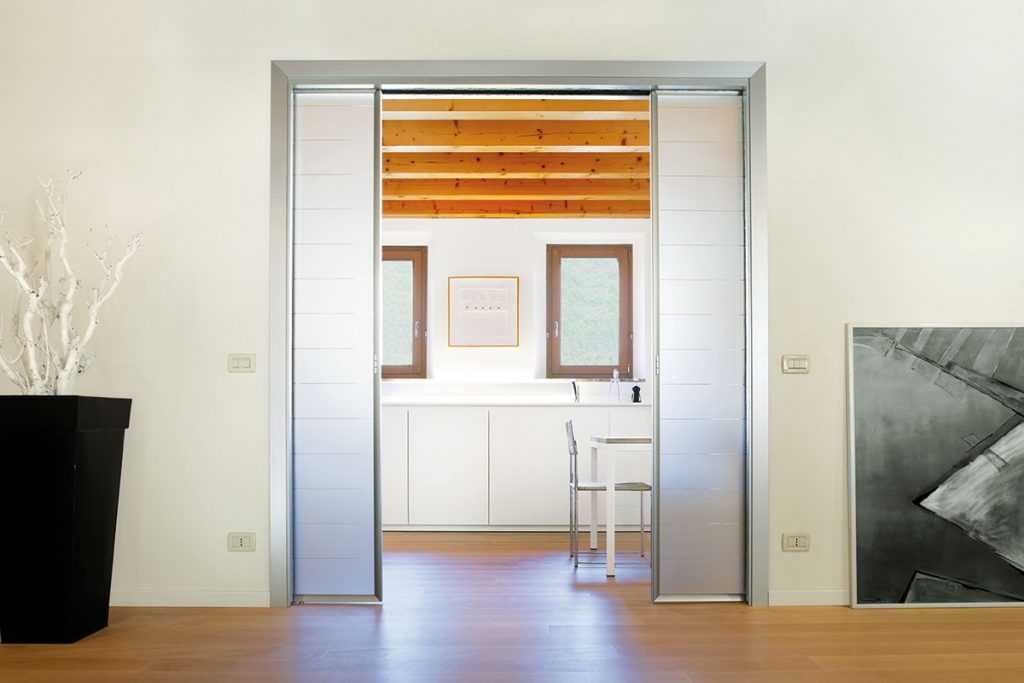

• Раздвижные дверные конструкции в двупольном исполнении устанавливаются в стандартные проёмы от 1200 до 3000 мм.

Раздвижные двери в двупольном исполнении

Если требуется заполнить более широкие проёмы, либо габариты простенков не позволяют разместить протяжённые створки, появляется необходимость применения многостворчатой конструкции, которая в отрытом положении собирается в аккуратную вертикальную стопку. Ширина таких створок, как правило, составляет до 600 – 900 мм.

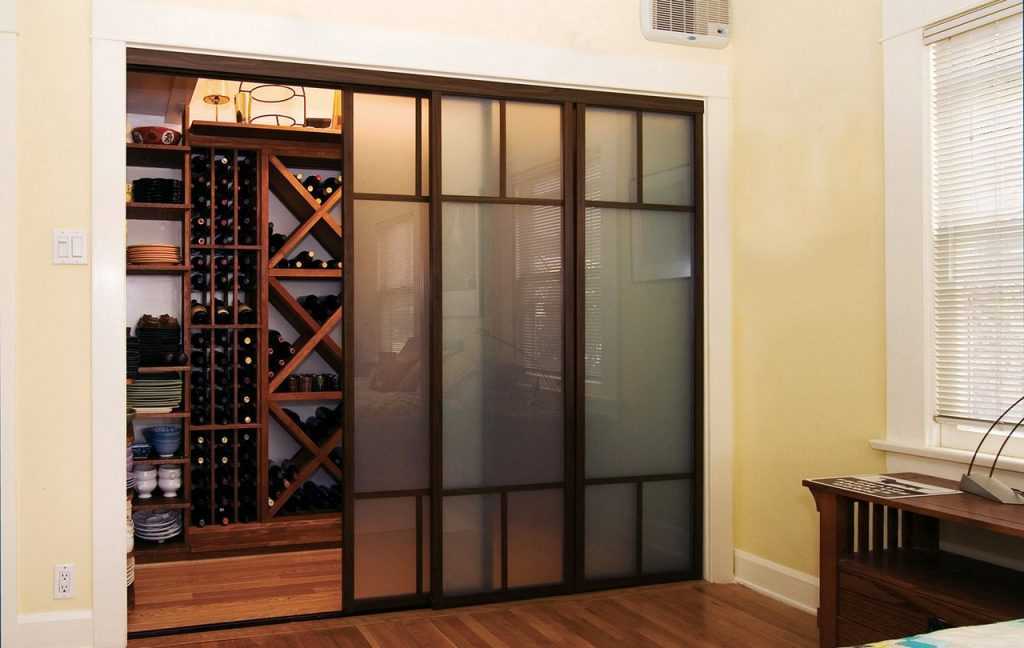

Раздвижные двери в многостворчатом исполнении

Как правильно провести расчёт дверей

Все работы по самостоятельному изготовлению начинаются с выполнения расчётов. Вначале надо замерить дверной проём, в который будут устанавливаться двери. Замеры проёма проводятся последовательно:

1. Замер высоты проёма (Н). Выполняется по углам и центру проёма: перепад не должен превышать 10–15 мм. И если невозможно подровнять верхнюю часть проёма, то высота будет равна наименьшему значению.
2. Замер ширины проёма (L). Выполняется вверху, внизу и по центру: разница может составлять 15–20 мм. Берётся меньшее значение.
3. Измерение глубины проёма. Этот показатель важен только для дверной коробки. Замеряется в нескольких местах, выбирается самое большое значение.
4. Проверка уклона пола. При перекосе горизонтальной поверхности раздвижные двери будут постоянно открываться.
5. Замер уровня потолка и стен. Делаются диагональные замеры строительным уровнем или вертикальным отвесом. При необходимости стены выравниваются.

   Правильное проведение замеров предусматривает измерение высоты, ширины и толщины проёма в миллиметрах

Существуют стандартные размеры дверных полотен: шириной 60, 70, 80, 90 см и высотой до 2 м.

Раздвижные двери удобны в использовании: они не занимают места при открывании

Для разных комнат рекомендуется установка дверей различной ширины:

• для кухни — 70 см;
• для санузла — 60 см;
• для жилой комнаты — 80 см;
• для гостиной — двустворчатая дверь шириной 120 см с полотнами одинаковой или разной ширины.

  Стандартные размеры дверных полотен зависят от проёмов в помещении, поэтому в магазине легко подобрать нужную дверь

При расчёте короба надо определиться: делать порог или нет. Обычно пороги устанавливаются в санузле и кухне, но всё зависит от предпочтений владельца. Также заранее определяются с оформлением двери — с одной или с обеих сторон — от этого зависит количество наличников, если дверь задумывается со вставками.

Чем больше в двери вставок из стекла или других материалов, тем больше потребуется наличников для их закрепления

Дополнительно учитывается необходимое количество ручек, петель или иных креплений исходя из конструкции открывания, а также — запирающих и фиксирующих устройств, если это необходимо.

Нарушение габаритов

Дверь 700х2000 – стандарт, который применяется для квартирных помещений. Размер проема должен быть больше примерно на 10 см. Если габариты меньше, чем требуется, то их можно увеличить механическим способом. Все зависит от того, из чего сделана стена. Если это несущая конструкция из кирпича, то ее демонтаж проблематичен, а в некоторых случаях невозможен. Можно попробовать стесать, отшлифовать, срубить часть стены. Для этого могут потребоваться следующие инструменты:

Самый оптимальный прибор – это болгарка с диском по бетону или кирпичу

Перед началом работ важно вычислить, какой проем нужно оставлять. Стандартный зазор должен составлять около 5 см, поэтому под 70 дверь – 80 см (по 5 см с обеих сторон)

При этом стоит постараться, чтобы максимально были сохранены нормативы. С уменьшением прохода проблем меньше. Главное — вычислить, из какого материала строилась стена. Затем провести закладку «лишних» сантиметров. Возможные варианты:

• Закладка кирпичом, бетонными блоками. После чего проводятся малярные работы;
• Установка закладного бруса.

Как рассчитать профили для раздвижной двери шкафа

Осталось рассчитать только раму. Высота профиль ручки совпадает с высотой двери и равна 2301 мм. Чтобы вычислить длину горизонтов, примерьте ширину профиль ручки до паза.

Рассмотрим на примере:

ширина – 24 мм;

Поскольку ручек две, то число умножаем на 2: 24х2=48 мм.

712-48=664 мм – длина верхнего и нижнего трека.

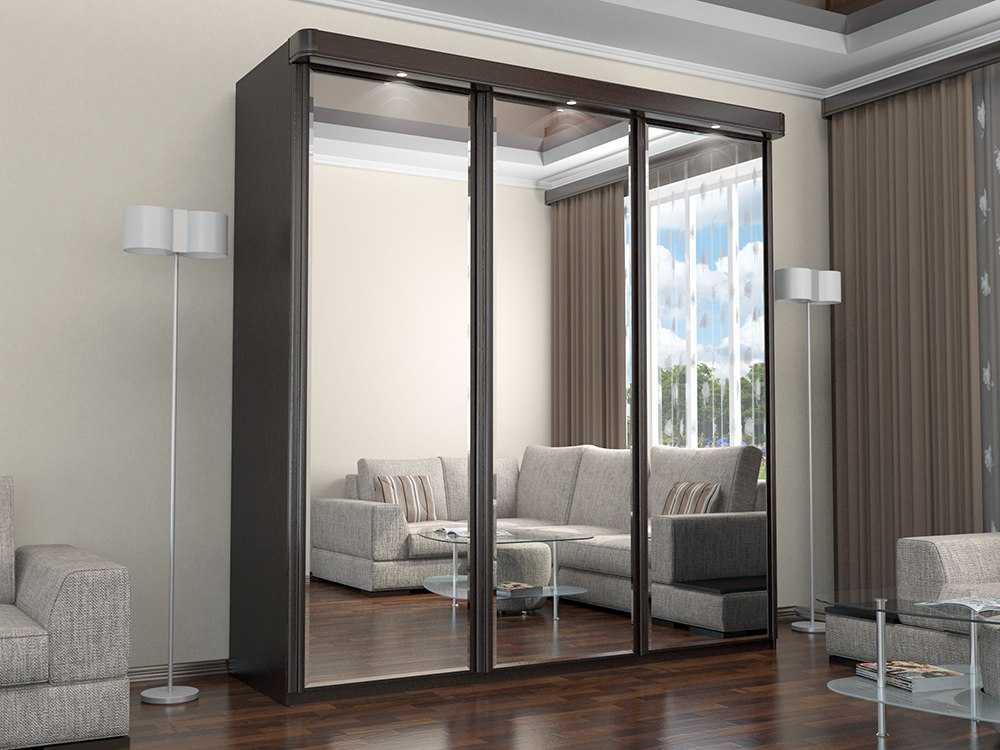

Задача: разобраться в расчете дверей шкафа купе своими руками – выполнена. Алгоритм действий легко удержать в памяти, а ознакомившись с принципами вычислений, не придется вызывать мастера для сборки шкафа, а выполнить работу самостоятельно, сэкономив при этом часть семейного бюджета.

В расчете размеров для дверной конструкции шкафа-купе нет ничего сложного. Обладая базовым набором умений и знаний, каждый мастер с легкостью сможет монтировать фасад гардероба или установить дверь, разделяющую две комнаты в доме.

Перехлест составных частей фасада

Выполнив расчет дверей шкафа купе правильно, в открытом состоянии, когда одна из частей прячется за другую, вы увидите только 1 из профилей ручки лицевого фасада.

Количество полотен определяется исходя из ширины шкафа и его внутреннего наполнения. Дверь ни в коем случае не должна блокировать доступ к секциям шкафа. При расчете проема для трехдверной конструкции сумма ширины двух из трех частей фасада (задних) не должна превышать расстояние от торца изделия к следующей из секций (одного проема).

Перед тем как монтировать шкаф-купе убедитесь, что пол в комнате ровный. Даже при небольшом наклоне полотно будет произвольно скатываться в одну сторону.

Чтобы приступить к расчету дверей шкафа купе, замерьте проем. Найдите высоту и ширину ниши, к примеру, h=2500; b=1400.

Размеры полотен

Габариты полотен напрямую зависят от ширины и высоты проема. Они должны обеспечивать полное закрытие последнего. Учитывая, что проем не может быть уже 80 см, минимальная ширина дверного полотна соответствующая. Обязательно предусматривается технологический зазор, обеспечивающий работоспособность двери, и место для установки короба, если его монтаж запланирован. Учитываются конструктивные особенности. Полотно может заезжать внутрь установленной кассеты или смещаться вдоль стены. В обоих случаях габариты створки отличаются

Чтобы дверью можно было пользоваться комфортно, минимальную ширину полотна одностворчатой конструкции рекомендуется выбирать не меньше 90 см или даже 1 м. В таком случае в помещение можно без труда занести мебель и другие крупногабаритные вещи.

Если створок две, суммарная ширина составляет минимум 120 см. При этом как они соотносятся между собой – непринципиально. Можно установить два одинаковых дверных полотна, ширина которых составляет 60 см, а можно сделать одно шире, другое – уже. В таком случае одну можно зафиксировать и пользоваться только той, что имеет большую ширину. Максимальная суммарная ширина полотен связана с габаритами проема.

Нормативные документы регламентируют и ширину, и высоту изделия. Стандартная высота составляет 2,1 м. Но возможно увеличение данного параметра до 2,4 – 2,5 м. При определении высоты следует помнить о необходимости технологического зазора между торцом полотна и верхним/нижним краем проема. Если дверь кассетная, выполнить монтаж створки без расстояния между торцом полотна и верхом кассеты не представляется возможным.

Технологический зазор

При расчете габаритов створки учитывается вес готового изделия. При большой высоте и ширине вес полотна возрастает. Это приводит к тому, что повышаются требования к используемой фурнитуре. Может даже возникнуть необходимость в замене материала двери на более легкий.

Таким образом, размеры дверной системы во многом зависят от конструктивных особенностей и места установки. Прежде чем покупать в конкретный проем понравившиеся раздвижные двери, следует убедиться, что установка в этом месте в принципе возможна. При этом следует обязательно предусмотреть технологические зазоры, без которых дверное полотно не может быть установлено на место. Если все расчеты выполнены правильно, изделие обязательно прослужит долго, не заклинивая в процессе эксплуатации.

Остекление раздвижными конструкциями: фото террас, балконов, лоджий и других объектов

Раздвижные системы настолько практичны и удобны в эксплуатации, что нашли применение и в оконных конструкциях. Такие изделия ограждают жилище от негативных погодных явлений и уличного шума. При этом они не препятствуют попаданию естественного освещения в комнату.

Раздвижные или слайдинговые окна представляют собой конструкции, состоящие из стекла и алюминиевых профилей с роликами. Чаще всего производители выпускают блоки с двумя или тремя направляющими. В таких изделиях можно установить от 1 до 5 стеклянных полотен. В некоторых конструкциях сочетаются раздвижные створки и глухие элементы. Стоимость остекления зависит от количества полотен, а также размеров оконного блока.

Таблица цен остекления террасы раздвижными конструкциями:

Размер блока, мм (высота/ширина)	Количество створок, шт.	Цена, руб.
1700х1500	2	от 8700
1700х2400	3	от 14000
2200х1500	2	от 17000
2200х2400	3	от 27300
2300х1800	2	от 66200
2300х2800	3	от 116000
2300х3600	4	от 135000

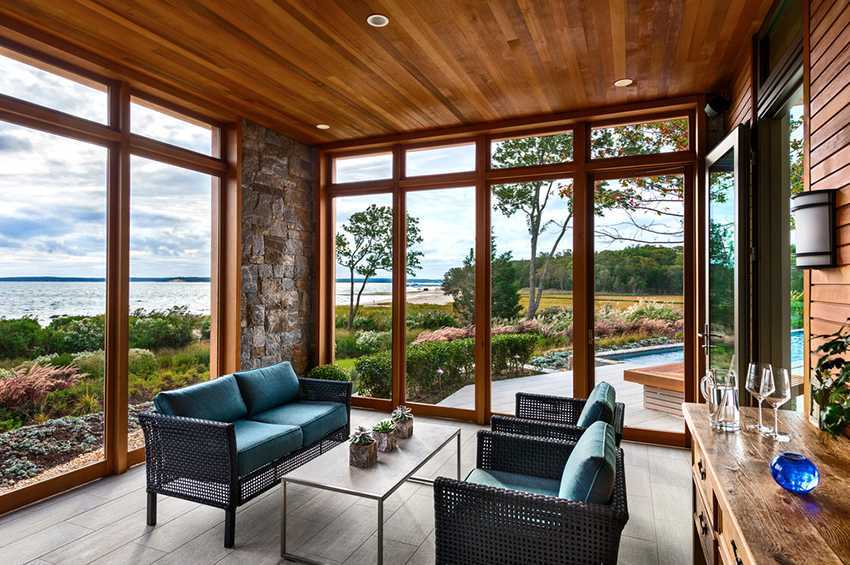

Остекление раздвижными конструкциями террас, веранд и других помещений

Нередко можно увидеть слайдинговые окна на лоджиях и балконах. В городских квартирах пространство довольно ограничено, поэтому установка раздвижной конструкции в целях экономии свободного места станет оптимальным вариантом.  Слайдинговые блоки подходят и для остекления загородных объектов:

• закрытых беседок;
• коттеджей;
• веранд;
• дачных домиков;
• крытых бассейнов;
• закрытых (зимних) площадок для барбекю.

Раздвижные конструкции часто используются для остекления балконов и лоджий

В раздвижных алюминиевых конструкциях для веранды профили располагаются очень низко, обеспечивая максимально широкий обзор. Кроме этого, подобные системы не препятствуют притоку свежего воздуха.

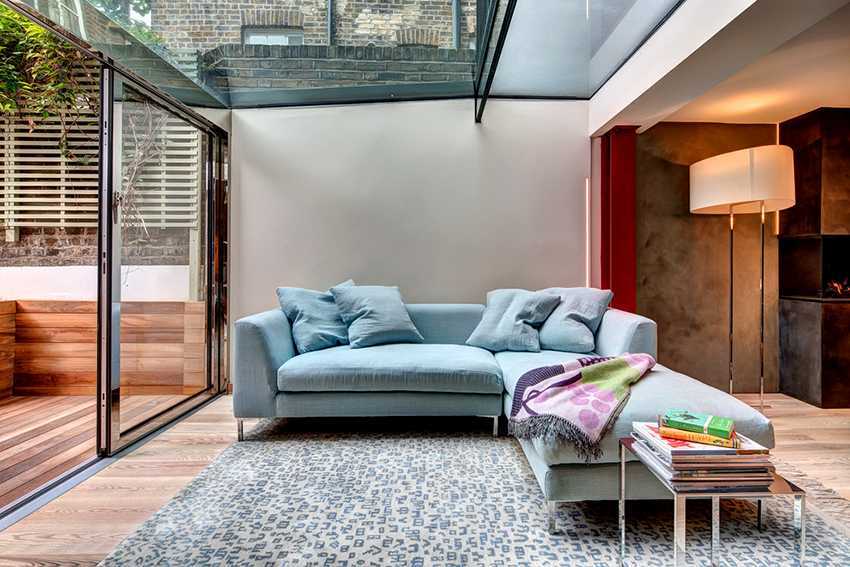

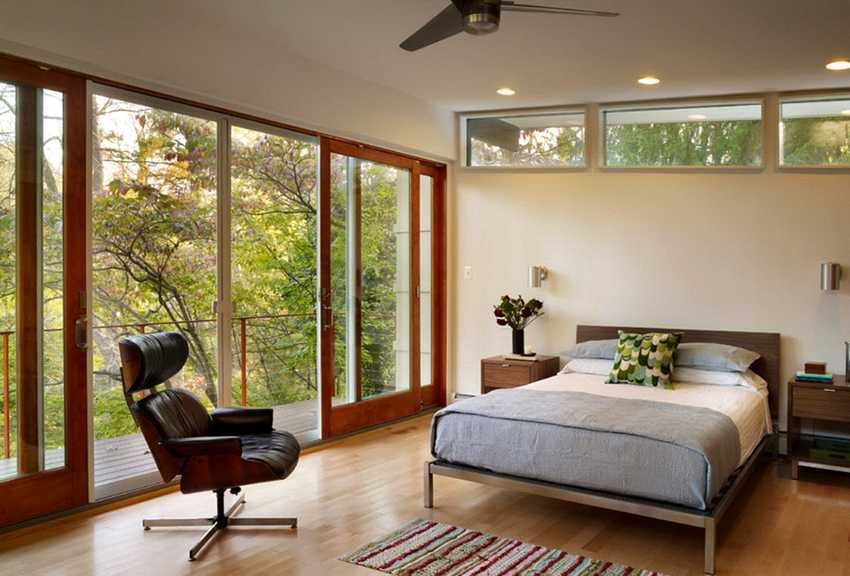

Горизонтальные блоки раздвижного типа используются для панорамного остекления. Такие конструкции устанавливаются в загородных домах, элитных квартирах, а также в зданиях офисного и коммерческого назначения. При панорамном остеклении с помощью слайдинговых окон можно управлять пространством, например, обычную гостиную в летнее время несложно превратить в открытую веранду. Раздвижные системы также применяются для эффективного проветривания помещений большой площади.

Чтобы затемнить комнату с панорамным остеклением, можно воспользоваться рулонными шторами или же установить удобную и стильную конструкцию раздвижных ставней, например, купейного типа.

Для остекления веранд и террас применяются раздвижные горизонтальные блоки

Особенности холодных и теплых раздвижных конструкций

Производители предлагают покупателям несколько вариантов остекления лоджии или балкона. Холодные блоки укомплектованы обычными стеклами. В некоторых изделиях встречаются одинарные стеклопакеты. При теплом остеклении используются блоки, оснащенные двойными или тройными стеклопакетами.

Если предполагается теплое остекление лоджии или балкона, обязательно нужно проверить состояние плиты и парапета. Конструкции с теплосберегающими стеклопакетами, в отличие от блоков, укомплектованных обычными стеклами, имеют внушительный вес. В процессе установки подобных изделий придется тщательно следить, чтобы створки не перекосились, а профили не деформировались.

Чтобы избежать перекоса, при монтаже оконный блок тщательно выравнивается по горизонтали и вертикали. В противном случае процесс открывания створок будет затруднительным либо просто невозможным. В таких условиях ролики очень быстро придут в непригодность, что обернется для владельца дорогостоящим ремонтом оконной конструкции.

Раздвижные конструкции для остекления бывают холодного и теплого типа

Количество стеклопакетов не единственное отличие теплых конструкций от их холодных аналогов. В этих изделиях также присутствует теплоизолирующий материал (полиамид или фетр), который выполняет функцию термостата.

Раздвижные конструкции открыли новые возможности в отношении дизайна помещений и обустройства жилья. Эти системы нашли применение как в загородном строительстве, так и в условиях городских квартир. Они являются частью межкомнатных дверей и перегородок, ворот и оконных блоков. Встречаются даже раздвижные конструкции лестниц, которые используются для подъема на чердак.

Благодаря раздвижным системам проживание в доме становится более комфортным и удобным, а также эффективно решается проблема с недостатком свободного пространства. При желании некоторые из них можно дополнить автоматическим устройством, которое избавит человека от необходимости прилагать усилия, чтобы открыть или закрыть створку.

Советы мастера

Установка, настройка и эксплуатация раздвижных дверей требует ответственности и внимания со стороны владельца помещения. Конструкция обладает повышенной чувствительностью к механическим воздействиям и требует особого ухода. Чтобы результат оправдал ожидания, и раздвижные двери эксплуатировались долгие годы, следует учесть следующие нюансы:

Полозья раздвижной конструкции следует инспектировать, очищать от пыли и мусора, а также смазывать хотя бы раз в 6 месяцев.

Уход за конструкцией

• При установке необходимо отслеживать величину зазора между полом и створками – даже при отклонении в 2 – 3 мм, двери не смогут плотно сходиться при закрывании.
• Если комплектующие и полотна приобретаются отдельно, следует рассчитать нагрузку и несущую способность механизмов, так как верхнее крепление воспринимает всю нагрузку от массы дверной конструкции.

Брак при установке

• При фиксации полозьев нужно учитывать конструкцию стены – все крепёжные элементы должны соответствовать материалам простенка.
• Во время установки нужно учесть ширину простенка и установить стопорный механизм с упругими упорами, чтобы полотно не повредилось при резком открывании.

Замер простенка

При самостоятельной установке необходимо обеспечить идеальную прямолинейность хода – изогнутые направляющие вызывают заклинивание двери при открывании.

Оптимальная установка раздвижной двери

Размеры прочих конструкций

Иногда могут использоваться двери раздвижные гармошкой: размеры их рассчитываются с учетом размеров механизма раздвижных дверей. Измерять полотна нужно вместе с механизмом в разложенном состоянии. Для заказа полотна играют роль те же значения, которые измеряются для обычной раздвижной двери.

Раздвижные двери-гармошка

Проем под раздвижные двери, размер которого стандартен, достаточно только правильно измерить. Даже к нестандартной арке несложно подобрать дверное полотно нужного размера. Установив раздвижные двери, вы сделаете интерьер более оригинальным, а квартиру удобной.

https://youtube.com/watch?v=VdMjOs0I70Y

Определение высоты и ширины двери

Начинают расчеты двери с вычисления ширины проема шкафа и его высоты.

Рассчитывается высота двери по вертикали с помощью формулы:

Высота двери купе = ВП (высота проема) — 40 мм.

Замеры габаритов проема осуществляются в нескольких точках. Уменьшение протяженности верхней направляющей на 10 мм при высоте внутреннего пространства верхнего профиля в 45 мм позволяет идеально заводить дверь в Ш-образный верхний трек и не допускать выхода роликов из полозьев. Приемлемая величина перепадов высоты не более 15 мм. Чтобы двери не скатывались, пол должен быть ровным.Либо ножки шкафа отрегулированы.

При установке дверей важно, чтобы проем шкафа был полностью закрыт. Для этого сдвижные двери монтируются внахлест с расстоянием друг от друга не более чем ширина профильной ручки. Количество перехлестов может быть таким же, как и число панелей

Вычисляется их ширина согласно следующим расчетам:

Количество перехлестов может быть таким же, как и число панелей. Вычисляется их ширина согласно следующим расчетам:

• Для двухдверного шкафа. Ширина = (Шп + 26) : 2, где Шп — это ширина проема.
• Для трехдверного шкафа. Ширина = (Шп + 26 * 2) : 3.

В формулу просвета двери-купе можно также вводить показатели щетки отбойника, с учетом величин, взятых по обеим сторонам панелей. При наличии же симметричной ручки, схема расчета по своим числовым показателям будет несколько отличаться от стандартной. В данном случае ширина сечения с 26 измениться на 32 мм.

Дополнительные параметры, учитываемые при монтаже двери

Рассмотрим несколько дополнительных параметров, которые надо учитывать при монтаже двери. Основными из них являются вес двери и ширина обналички.

Вес полотна

Вес двери достаточно важен. От этого параметра зависит удобство эксплуатации двери, и некоторые особенности монтажа двери на коробку (тяжелая дверь может нанести травмы при закрывании и для ее монтажа надо ставить дополнительную петлю).

Вес разного типа двери может колебаться и составляет:

• пластиковая дверь – вес не более 16 кг;
• стеклянная дверь – весит до 25 кг;
• деревянная дверь – от 25 кг до 45 кг,

В зависимости от того, сколько весит дверь, будет подбираться и способ монтажа, и материалы для него. Например, в нестандартных массивных дверях для каждой двери будет использовано минимум 3 петли. Также от размеров и материалов, используемых для изготовления, зависит и толщина будущих дверей. Например, толщина высоких, но изготовленных из стекла дверей, не будет превышать 2 см. Толщина двери из дерева может колебаться от 4 до 6 см.

Ширина дверного наличника

На завершительном этапе монтажа двери устанавливаем наличник, с целью закрыть пространство, задутое пеной между коробкой и кирпичом в проеме. Для этого надо, чтобы наличник имел ширину, которая позволит закрыть щель в 30-40 мм. В основном, ширина наличника равна 70-80 мм, в редком случае – до 100 мм.

Кроме всего выше перечисленного, обналички должны быть в стиль двери и дополнять ее.

Размер стандартных дверных проемов

В советских многоэтажных домах, построенных по панельной технологии, ширина проходов составляет 80-100 сантиметров. Это стандартная величина, обусловленная ГОСТами. Подобный подход имеет ряд преимуществ. Так, двери стандартных размеров имеют:

Когда встает вопрос покупки двери, непременно перед хозяином дома возникает задача по измерению габаритов проема. Чтобы не допустить ошибку и не усложнить процесс монтажа дополнительными работами, требуется грамотно рассчитать размеры с учетом технологических зазоров и габаритов дверного полотна с коробкой.

Для того, чтобы с легкостью провести расчеты, можно воспользоваться специальной таблицей типовых размеров проемов межкомнатных дверей:

Предварительно перед проведением монтажных работ требуется тщательно изучить состояние стен и при необходимости устранить все недочеты. Двери нельзя устанавливать на ненадежное основание (гипсокартонные конструкции, деревянные части, на которые нанесен цемент). Если монтируется дверь-купе, ее ширина должна быть больше ширины проема.

На рассчитанное значение (с учетом погрешности в 10-20 мм) и следует ориентироваться, как на оптимальную ширину отверстия для монтажа двери.

В качестве примера расчета будет взята ситуация, когда необходимо вычислить габариты проема для дверного полотна 190х60 см. Сначала рассчитывается ширина отверстия: 60+3,5*2 (двойная толщина коробки)+0,2 (технические зазоры по петлям)+0,4 (технические зазоры по замку)+1*2 (технические зазоры на монтажные швы) = 60+7+0,2+0,4+2 = 69,6 см.

Стандартные размеры дверных проемов: ширина и высота по ГОСТу

Особенности конструкции двери купе

При установке такой конструкции стоит учитывать то, что она имеет свои нюансы. В наши дни они продаются полностью укомплектованные и готовые к эксплуатации. Делятся на встраиваемые и навесные системы. Монтаж первого варианта не портит внешний вид и более актуален, но требует специальных инструментов. Установка второго происходит снаружи и сразу же видна взгляду. Зато она более простая, чем первая.

Если фасад имеет зеркальные элементы, они должны быть покрыты специальной плёнкой, которая в случае повреждения удержит осколки и не даст им разлететься по комнате.

К преимуществам относится комфорт и практичность, эстетичный внешний вид, а также экономия свободной площади. Раздвижная система занимает гораздо меньше места, чем стандартные двери. Правда, уровень изоляции, значительно ниже, чем у обычного дверного полотна.

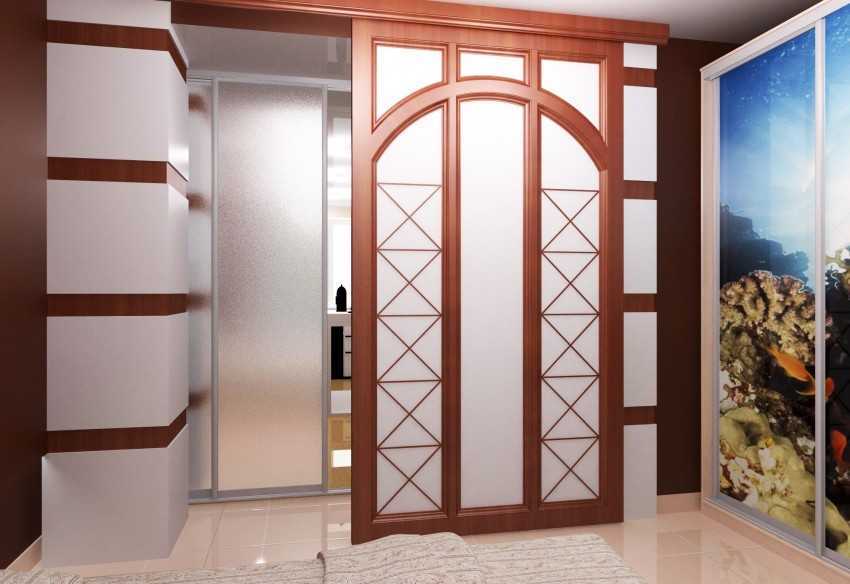

Главной особенностью является то, что устройство, можно сказать, висит в воздухе. Рельсовая система находится в верхней части дверного полотна. Она состоит из роликов и специальной направляющей.

Размеры всех деталей обязательно стоит учитывать во время подготовки проекта изделия.

Особенности расчета

• длину наличников;
• толщину остова;
• высоту и ширину изделия;
• наличие/отсутствие порога.

Чтобы определить размеры, которыми должны обладать раздвижные межкомнатные двери, следует воспользоваться следующей формулой:

Ширина проема + 2хТолщина коробки + 2хПаз для монтажа.

Чаще всего толщина стены составляет 7,5 см. Более широкие проемы должны прикрывать двустворчатые раздвижные двери. Их ширина более 1 метра, причем этот параметр влияет на выбор материала для конструкции, поскольку ее вес намного больше, чем у стандартных вариантов входных дверных групп. Оптимальный проект включает две межкомнатные панели, одни из которых защелкивается шпингалетом. Таким образом, обычно используется одна створка, но если необходимо увеличить размеры прохода, открывается вторая.

Чтобы установить входные группы правильно, нужно учесть такие моменты:

1. Вход должен содержать только прямые углы (если он стандартный), его высота должна быть одинаковой во всех точках. Линии входа должны быть точно параллельными друг другу.
2. Все контуры должны быть ровными, без торчащих углов и кирпичей.
3. Стены по обе стороны прохода должны располагаться строго в одной плоскости и не иметь сужений (это можно проверить длинным бруском). Максимально допустимое различие по обоим этим критериям – не более 3 мм.
4. До начала монтажа имеющийся плинтус демонтируют, а устанавливают его после окончания работ.

Комплект направляющих

Без этого комплекта дверь будет стоять на месте, как истукан. Как, спрашивается, можно открыть и закрыть раздвижную дверь, если нет рельсы (по- другому — профильных направляющих), роликов, стопора и ограничителя?

Отвечаем — никак. Это очень важные детали нашего kit’а. И к их монтажу нужно отнестись со всей серьезностью.

Стопор и ограничитель фиксируют дверь и не дадут ей выехать из стены слишком далеко (задают ей максимальное расстояние). Ограничитель крепится к полу, а стопор — на стене сверху.

Есть еще одно правило: при подборе механизма надо обязательно учитывать вес двери. Допустим, для двери весом 40-75 кг сойдет механизм и с двумя роликами, а вот для полотна весом 75-120 кг нужны уже «все четыре колеса». Поэтому даем совет: не надо экономить на механизме. Тут логика простая: чем дороже дверь, тем дороже механизм.

И не рекомендуем покупать механизм самостоятельно: если ошибетесь, вся ответственность достанется вам лично. И если купленная дверь будет плохо ездить по неудачно купленному механизму, то винить, кроме себя, понятное дело, некого. Поэтому лучше взвалить хлопоты на фирму, где вы решили приобрести полотно. И если вдруг что-то поедет не туда, то виновата будет фирма. С нее и спросите по полной программе за брак.

Раздвижные механизмы

Представленные у нас механизмы для раздвижных дверей изготовляют из углеродистой стали. Они состоят из трека, направляющей, роликов и стопоров.

Трек представляет собой стержень с круглым или шестигранным сечением, либо в форме пластины. Реже встречаются варианты, повторяющие латинскую литеру «J».

Полотно перемещается на роликах, которые монтируются специальными пластинами к наружной части двери или к ее верхнему торцу.

Ограничители на направляющей не дают полотну вылететь в сторону, они также выполняют амортизирующую функцию.

Внизу проема могут быть установлены направляющие элементы, напоминающие букву «П» или перевернутую «Т». Их размер чуть шире самого полотна. Они предотвращают колебания конструкции из стороны в сторону.

Если вы планируете установить раздвижную межкомнатную дверь, то мы будем рады помочь вам. Перейдите в каталог межкомнатных дверей, выберите понравившуюся дверь и оформите заявку, указав в комментарии, что требуется установка раздвижной двери. С вами свяжется наш менеджер, договорится о выезде замерщика и поможет подобрать подходящий механизм и фурнитуру.
