Гост 31173 2003 двери внутренние металлические

Классы огнестойкости и маркировка

По результатам пробного сжигания стальные противопожарные двери получают различные классы, отражающие их устойчивость к огню. Если конструкция сохраняет целостность и теплоизолирующие качества в течение 30, 60 или 90 минут, то ей, соответственно, присваивается класс Ei30, Ei60 или Ei90.

Кроме предела огнестойкости металлических дверей, проверяется также их герметичность на проникновение дыма и углекислого газа. Если изделие надежно изолирует помещение в течении определенного времени, то ему, аналогичным образом, присваивается класс Eis 30, Eis 60 или Eis 90.

Для металлических дверей, сделанных по ГОСТ 31173-2003, существует несколько самых распространенных типов маркировок, которые облегчают чтение технической документации. Сначала идут буквы, в которых зашифровано назначение изделия.

ДСВ – дверь стальная внутренняя;
ДСН – дверь стальная наружная;
ДПМ – дверь металлическая противопожарная.

Затем обознаются различные варианты конструкции стального блока.

Д – двупольные;
К – имеют замкнутую коробку;
П – имеют порог;
Л или П – однопольные с левым или правым открыванием;
Вн или Н – открываются внутрь или наружу помещения.

По показателям эксплуатации присваиваются следующие обозначения: М1-М3 по механическим характеристикам и У, З по охранным свойствам. На последнем месте в маркировке ставятся габаритные размеры изделия.

Например, ДПМ Eis60 ДКН 2,1*1,3 расшифровывается как дверь противопожарная металлическая с устойчивостью к огню и дыму 60 мин, двупольная с замкнутой коробкой, открывается наружу, размеры 2,1 на 1,3 метра.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты ГОСТ 12.3.003-91. Оборудование производственное. Общие требования безопасности. _______________ * ГОСТ с наименованием «ССБТ. Оборудование производственное. Общие требования безопасности» имеет обозначение ГОСТ 12.2.003-91. — Примечание изготовителя базы данных. ** Изменением N 1 предлагается заменить ссылку: «ГОСТ 12.3.003-91 Оборудование производственное. Общие требования безопасности» на «ГОСТ 12.3.003-86 Работы электросварочные. Требования безопасности». — Примечание изготовителя базы данных.

ГОСТ 30247.0-94. Конструкции строительные. Методы испытания на огнестойкость. Общие требования. ГОСТ Р 53307-2009. Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. (Измененная редакция, Изм. N 1).

Отметки на изделии

Пройдя необходимую проверку и получив сертификат, на изделие наносится особая маркировка. Она состоит из русских и латинских букв, а также цифр, рядом в скобках указываются размеры. Расшифровав такую аббревиатуру, покупатель получает полную информацию о товаре.

Что можно увидеть на противопожарных конструкциях:

ДПМ – дверь противопожарная металлическая;
ДСН – дверь стальная наружная;
ДСВ – дверь стальная внутренняя;
П – правосторонние с одной створкой;
Л – левосторонние с одной створкой;
Д – двупольные;
Вн – открываются внутрь;
Н – открываются наружу;
П – с порогом;
К – у коробки замкнутый профиль;
М1-3 – класс прочности;
латиница: E –огнестойкость, I – устойчивость огнестойкого заполнения, S – дымогазонепроницаемость, W – присутствие стеклопакета.

Расшифровка одной из аббревиатур, нанесённых на готовую огнеупорную модель ДПМ ДНПК М2 EISW-90:

Двери Противопожарные Металлические;
Двупольные, Наружного открывания, с Порогом, Коробка замкнутого профиля;
класс прочности М2;
огнестойкие со стеклом дымогазонепроницаемые в течение 90 минут.

Компания «Двери-Маркет» произведёт, доставит и осуществит монтаж входных металлоконструкций, выполненных по индивидуальным требованиям. Воспользуйтесь услугами бесплатного замера проёма. Это сэкономит время и деньги.

Исполнение дверей по СНиП

Двери металлические наружные могут быть не только утепленные и противопожарные, но и с конструктивными различными особенностями. Стоит заметить, что есть множество вариантом исполнения дверей, каждый из которых по-своему уникален.

Документы СНиП конкретной модели двери можно найти в интернете или попросить их у компании производителя

А именно:

Полотно может быть изготовлено на профильном каркасе с замкнутыми пустотелыми сечениями, к которому проводится приваривание 2 стальных листов. Заполнение полотна делается в виде сот, посредством гофрированного картона или оргалита.
Металлические двери могут по виду напомнить гнутый короб, который изготавливается на профилях с П-образным сечением. Внутреннее заполнение делается пенополистиролом.
Есть двери, сделанные из рамки, сваренной из профилей с более сложным сечением. Внутреннее заполнение осуществляется за счет минерального утеплителя. Снаружи закрывается все листом прочной стали, а с внутренней стороны таким полотном, как лист ДВП.

Независимо от того, какими конструктивными особенностями обладает дверь, она должна быть со средними ребрами жесткости, которые усиливают каркас. Ребра могут быть горизонтального и вертикального вида, а также наклонного.

Изготовление металлического полотна по стандарту допускается проведение облицовки внутренней части не цельными стальными листами, а нарезанными, которые свариваются по профилю между собой. Профиль усиливает швы и делает конструкцию более жесткой, прочной и долговечной. Внутренний лист должен иметь своеобразный люк, который требуется для ремонта замка или защелки.

Классификационные показатели

Металлические двери ГОСТ 31173 2003, классифицируют по шести главным показателям. Прежде всего, это, само собой разумеется, назначение, поскольку входные двери смогут быть: уличными, внутренними и тамбурными. А внутренние двери смогут быть входными квартирными, и эксплуатирующимися как простая межкомнатная дверь.

Конструкционные различия

Второй показатель определяет конструкция дверного блока. Тут отличие возможно в коробке, поскольку она не редкость замкнутой; является формой буквы «П»; или комплектуется порогом, который есть доборным элементом.

Следующий классификационный показатель касается вариантов и количества полотен их открывания. Наиболее распространённые двери с одним полотном – левого либо правого открывания. Потом идут двупольные блоки, полотна которых смогут быть или однообразными, или иметь различную ширину.

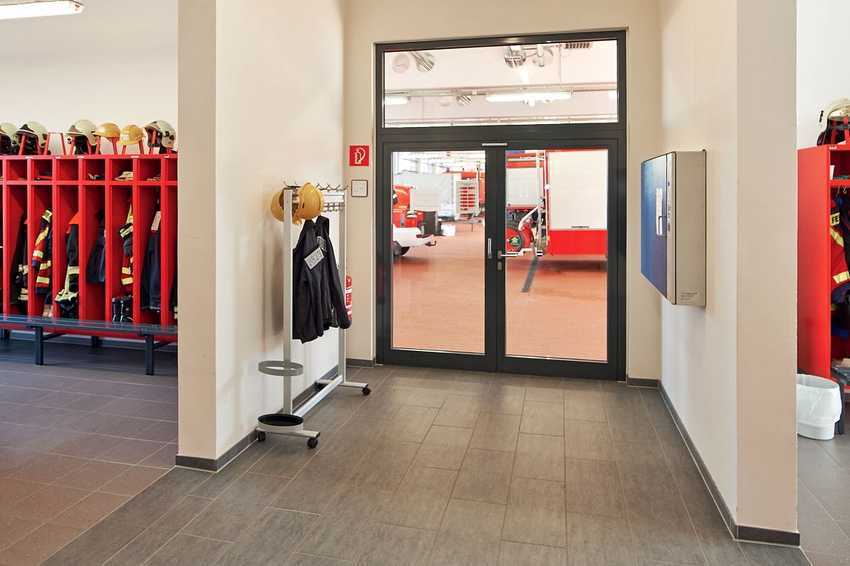

Железные двери – значительно чаще это парадные модели, смогут так же быть украшены вставками. Это или прямоугольная либо полукруглая фрамуга, располагающаяся горизонтально над проёмом, или узкие неоткрывающиеся полотна по бокам от полотна. Как раз таковой вариант мы и видим на фото сверху.

Различают двери и по тому, в каком направлении они раскрываются: наружу, либо вовнутрь. Имеет так же значение, сколько контуров уплотнения находится в притворе. Их чаще не редкость два, но возможно и больше.

Варианты лицевой отделки и эксплуатационные показатели

Четвёртый показатель, по которому классифицируют металлические двери ГОСТ 31173 2003 — это их лицевая отделка.

Тут предусматривается целых семь вариантов:

Под номером один идёт краска – как классическая, так и порошковая. Это самые популярные варианты отделки (см. Отделка железных дверей — создай свой стиль): в первом случае главным критерием выбора изделий потребителем есть низкая цена, а во втором – немыслимая прочность покрытия, которое уже прозвали антивандальным.
Потом идут варианты с натуральной либо неестественной утеплением и кожаной облицовкой; декорирование плёночными покрытиями; облицовка древесными рулонными либо плитными материалами (шпон, МДФ-накладки). Кстати, многие из этих видов отделки возможно выполнить на ветхих либо дверях своими руками.

Что касается теплотехнических свойств, то в соответствии с ГОСТ, двери металлические наружные разделяют по сопротивлению теплопередаче на три класса. Минимально данный показатель обязан составлять 0,4 м2*С/Вт.

Всё что меньше, не подлежит классификации. Самый большой класс – с сопротивлением теплопередачи более 1 м2*С/Вт. Имеется в стандарте и таблица, в которой представлены водонепроницаемости и желаемые показатели воздухопроницаемости.

Звукоизоляция для металлических дверей, имеет не меньшую важность. Тут так же три класса, разделение которых осуществляется по уровню понижения шума

Показатели мене 20 децибелл, не подлежат классификации. Третий класс самый низкий, с показателями до 25Дб, во втором классе до 31Дб, ну а первый класс – более 32Дб.

Механика и охранные качества изделий

Стандарт на двери, изготовленные из металла, воображает так же таблицу с показателями прочности, каковые также делятся на три класса. Всего в ней пять различных черт, по значению которых двери и относят к тому либо иному классу. Устанавливается он по нехорошему результату опробований.

Это сопротивление статическим нагрузкам, влияющим в плоскости полотна; перпендикулярно полотну; и в зоне петель. Так же регламентируется уровень сопротивления динамическому действию в том направлении, куда раскрывается полотно, и ударному действию в обоих направлениях.

По охранным свойствам двери классифицируют так:

Двери стандартного выполнения. Они оснащаются замковыми механизмами не ниже третьего класса (М3), и противосъёмными штырями.
Блоки усиленные. Тут к вышесказанному добавляются усиленные дверные петли, и замки с громадным числом ригелей, каковые смогут закрывать дверь по всему периметру притвора. Их прочность обязана соответствовать второму классу (М2).
Защитные дверные блоки. Это всё те же усиленные блоки, но характеристики установленных в них замков должны соответствовать первому классу прочности (М1).

Информация обязана включать: конструкционное решение; вариант заполнения полотна и его лицевой отделки; габаритные размеры; класс замка. К паспорту должна быть приложена схема открывания полотна либо полотен, конечно инструкция по эксплуатации и монтажу изделия.

Типы противопожарных дверей: конструкционные особенности, материал изготовления

Согласно изложенной в СНиП 21-01-97 информации, противопожарные двери классифицируются по двум признакам:

по материалу изготовления;
по структурным особенностям.

Что касается материалов, применяемых для их производства, выделяют конструкции:

металлические дверные блоки;
стеклянные глухие или со вставками;
деревянные противопожарные двери.

Классификация относительно особенностей конструкции такая же, как и для обычных дверей:

распашные – делятся на однопольные и двупольные;
раздвижные;
складные.

Противопожарные двери могут быть металлическими, стеклянными и даже деревянными

Стеклянные варианты или выполняются полностью из одного материала, или имеют вставки. Выпускаются противопожарные однопольные двери металлические, деревянные, стеклянные. Аналогичные материалы применяются и при изготовлении двупольных дверей. Что касается двухпольных конструкций, распашные части могут быть одинаковыми или же разными по ширине.

Еще одним показателем, лежащим в основе классификации противопожарных дверей, является степень огнестойкости. Огнестойкость – уровень временной продолжительности сохранения функциональности изделий под воздействием огня. Всего различают 3 вида конструкций:

1-й тип. Огнестойкость сохраняется в течение 90 минут;
2-й тип. Огнестойкость сохраняется в течение 60 минут;
3-й тип. Огнестойкость сохраняется в течение 30 минут.

В жилых помещениях обычно устанавливают двери 3-го типа. В учреждениях – 2-го типа. Для дверей 1-го типа применяется металл не тоньше 1 мм. Устанавливаются конструкции в производственных и других помещениях с повышенным уровнем пожароопасности.

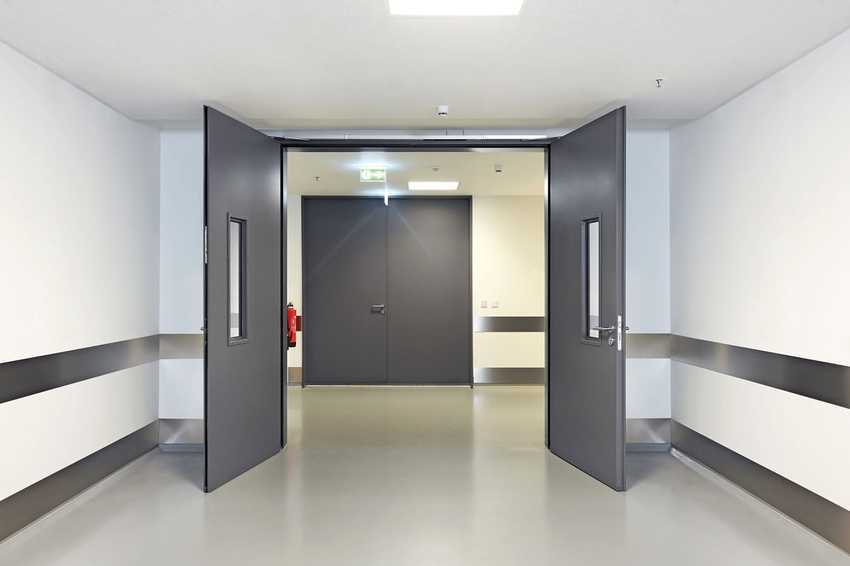

Противопожарные двери по типу конструкции бывают распашные, раздвижные и складные

Дополнительные требования

Для возможности обеспечить доступ к запирающим устройствам с целью их замены или ремонта, с внутренней стороны полотна механически устанавливается «окошко». Запирающее устройство не рекомендуется фиксировать методом сварки из-за вероятности повреждения высокой температурой деталей замка. При установке замков необходимо исключить вероятность деформирующих нагрузок на замки в процессе эксплуатации. Это необходимо, чтобы не допустить заклинивание замков.

Для звукоизоляции и уменьшения теплоотдачи монтируют уплотняющие прокладки по всему периметру коробки. Число контуров допускается два и больше. Монтаж выполняется без щелей в стыках прокладок, а их прилегание к притвору необходимо сделать плотным. На наружных входных дверях уплотняющие прокладки подбираются по устойчивости к влиянию температурных перепадов. Глубина размещения засова замка в гнезде коробки составляет 22 мм.

Противосъемные ригели плотно входят в отверстия на дверной коробке, не позволяя снять дверь с петель.

ГОСТ распространяет свои требования на устройство металлических дверных блоков до девяти квадратных метров. Размеры полотен составляют, не более 2200 мм в высоту и 1200 мм в ширину.

Вес дверного полотна не должен превышать 250 кг. Если размеры и вес конструкции больше, чем приведенные в ГОСТ, необходимо проведение дополнительных испытаний. Если вес превышает 200 кг, согласно ГОСТ рекомендуется фиксировать дверное полотно на три петли. Это же касается металлических дверей любого веса, устанавливаемых в общественных местах. Согласно требованиям ГОСТ средняя петля должна располагаться на 15-20 см ниже верхней петли. Монтаж металлического блока выполняется с помощью монтажных ушек, которые привариваются к раме.

Производство

Изготовление входных противопожарных дверей это довольно сложный процесс, особенности которого зависят от конкретного назначения изделия. В любом случае изделие должно являться надежным барьером на пути проникновения в помещение нежелательных лиц.

Межкомнатные двери должны иметь высокие параметры пожароустойчивости и одновременно вписываться в интерьер помещения. Для помещения, в котором постоянно находятся люди, требуется утепленная противопожарная дверь, а для склада или хранилища утеплитель можно не использовать.

Стальные противопожарные двери производятся из легированной стали, негорючих утеплителей и специального огнестойкого покрытия. Все материалы и продукты их распада при нагревании должны быть нетоксичными для людей.

Предприятия изготовители стараются внести в конструкцию противопожарных дверей какие-нибудь особенности, чтобы получить преимущество перед конкурентами. Разные фирмы используют различные материалы для утеплителя, типы и устройства замков, разнообразную фурнитуру.

Существует огромный выбор в оформлении внешнего покрытия, в соответствии с таблицами красок изготовителя. Некоторые конструкции могут быть снабжены защитными наличниками, врезным замком-защелкой и петлями с подшипниками.

Испанские фирмы производят противопожарные двери из нержавеющей оцинкованной стали и снабжают съемным порогом.

Технические условия

В ГОСТ 475-78 описываются общие положения, распространяющиеся на любые деревянные двери, предназначенные для жилых домов и вспомогательных построек, а также общественных зданий. Следует отметить, что данный стандарт не включает в себя требования, относящиеся к изделиям, устанавливаемым в строениях, относящихся к особым архитектурным проектам. В нормативе указываются:

классификация;
общие технические требования;
варианты комплектации;
условия приемки;
способы визуального и методы инструментального контроля;
возможности транспортировки и хранения, а также упаковки.

Классификация деревянных дверей в соответствии с ГОСТ производится по нескольким параметрам, одним из которых является назначение изделий:

внутренние двери располагают между соседними помещениями, а также на входах в квартиры или офисы с лестничных площадок и общественных коридоров;
наружные – устанавливают на входах в здания, мусороприемные камеры и тамбуры;
специальные – выполняют функции дополнительной звукоизоляции, дымо- или теплозащиты, повышенной прочности или пожарной безопасности;
двери-люки предназначаются для подвалов и чердаков;
двери-лазы ставят в местах выхода на крыши или на входах в техпомещения.

По конструкции деревянные двери изготавливают рамочными или щитовыми, с разными фрамугами и порожками, либо без них; одно- или двупольными (размеры полотен могут иметь одинаковые или разные размеры); остекленными, либо глухими, нормальной или повышенной влагостойкости.

Еще одним существенным признаком, по которому ГОСТ классифицирует деревянные двери, является направление и вариации раскрывания полотен:

распашные – полотна отворяются только в одну сторону. Их принято называть левыми, если открывание производится по направлению движения часовой стрелки, либо правыми, если полотна распахиваются наоборот;
качающиеся – открываются в обе стороны;
раздвижные – передвигаются в одной плоскости.

Для отделки деревянных дверей применяют прозрачные или непрозрачные лакокрасочные покрытия; улучшающую внешний вид облицовку – листовыми, панельными, а также пленочными материалами. Для каждого из отделочных материалов существуют свои нормативы и стандарты, определяющие их качество.

Основные требования ГОСТ

Стандарт предполагает изготовление деревянных дверей с некоторыми отклонениями. В частности, в нем обозначены размеры допусков:

для зазоров в притворах;
для отклонений от плоскостности и перпендикулярности;
для высоты провесов и т.д.

В качестве материалов для деревянной двери или блока разрешается применять просушенную древесину, в том числе древесные плиты и фанеру, металлопрокат, пластиковые и клеевые материалы, а также стекло. Для влажных помещений, тамбуров и входов в здания требуется выбирать хвойные породы, имеющие повышенную влагостойкость. Для внутренних работ позволяется использовать стойкую к загниванию и прочную на изгиб древесину лиственных деревьев.

ГОСТ предусматривает наличие определенного количества видимых пороков и дефектов в полотнах. Нормативами регламентируются их размеры, число, варианты обработки, заделки или устранения.

В дверных конструкциях разрешается использование клееных элементов. В нормативной документации подробно оговаривается, какие размеры могут иметь детали и где возможно их месторасположение. В качестве клея при изготовлении и облицовке внутренних дверей рекомендовано пользоваться составами с показателем водостойкости не ниже среднего. Требования по прочности соединений указаны в соответствующих главах ГОСТ.

Размеры, материалы для изготовления

Тип огнестойких дверей определяется общегосударственным техническим регламентом, в котором они рассматриваются как разновидности противопожарных преград.

В документе строго указано требуемое соответствие размеров, веса, других характеристик назначению помещений, толщине стен, высоте потолков и ширине проемов в нем.

Распространенными являются следующие параметры:

высота от 2030 мм до 2200 мм;
ширина от 800 мм до 950 мм у одностворчатых, 1200 мм у двупольных моделей.

Особое внимание уделяется оформлению эвакуационных выходов, ширина которых должна быть больше 0,8 м; высота – минимум 2 м

Размеры противопожарных дверей в помещениях без постоянного присутствия людей, согласно норме, могут быть несколько меньшими. Минимум высоты составляет 1,9 м, а двери чердачных пожарных выходов могут иметь высоту до 1, 5 м.

Помимо стандартных типоразмеров многие производители предлагают изготовление огнеупорных дверных конструкций по индивидуальным чертежам, в которых могут быть указаны любые формы и параметры.

При больших габаритах изделия имеют большую массу, требуют дополнительных усилий при доставке и установке, отличаются от обычной продукции более высокой ценой. Модели с большой площадью светопрозрачной вставки, высокой степенью огнезащиты характеризуются максимальной стоимостью.

Для производства огнеупорной продукции используются стальные листы; древесина с большой степенью пропитки антипиренами, которая с двух сторон защищена негорючими покрытиями; специальный термостойкий пластик.

Полимерные наружные слои могут иметь разную окраску, красивые декоративные элементы; гармонично дополнять интерьер помещения. В моделях из огнестойкого стекла в качестве основы применяются металлические профили.

Особенности конструкции

Выделяют следующие конструктивные особенности огнеупорных конструкций:

Количество полотен двери

Существуют два основных типа:

Однопольные (в технической документации, как правило, не обозначаются вовсе или обозначаются цифрой 1);
Двупольные (обозначаются цифрой «2», например Г2 – глухая двупольная правая).

По-другому такие двери называются одностворчатые и двустворчатые соответственно.

В свою очередь двупольные противопожарные двери делятся на равнопольные – когда обе дверные створки одинакового размера и разнопольные – когда створки дверей разного размера.

Различают активные и пассивные створки. Активная створка та, на которой расположена ручка для открывания и закрывания, пассивная створка – без ручки. Активная створка может быть как правой, так и левой;

Направленность открытия

Противопожарные двери, как и любые другие, могут быть правыми (в технической документации, как правило, не обозначаются) или левыми (обозначаются – «Л», например ГЛ дверь глухая однопольная левая).

Часто направленность двери ошибочно определяют по открывающейся стороне — если дверь открывается влево, значит она левосторонняя.

Это не так, на самом деле сторона двери определяется по наружным дверным петлям со стороны активной створки.

Т.е. если встать к двери лицом так, чтобы дверные петли активной створки оказались снаружи (или на ближней к Вам стороне дверной коробки, если петли скрытые), и если они будут находиться справа, значит дверь правая, если петли окажутся слева, значит дверь левая;

Тип дверного полотна

Выделяют два основных типа:

Глухое полотно — в технической документации обозначается – «Г», например ГЛ – глухая однопольная левая;
Остекленное полотно — обозначается – «С», например С2Л – остекленная двупольная левая, по-другому остекленные противопожарные двери называют светопрозрачными.

Выбирая противопожарную дверь важно помнить следующее:

Некоторые нюансы

Должность адреса, которому направляется обращение следует писать с заглавной буквы, если документ требуется оформить в соответствии с ГОСТом;
ГОСТ устанавливает необходимость обращения к адресату «Уважаемый!». Знак восклицания ставится в обязательном порядке.

Например: Уважаемая Светлана Игоревна!

Такая форма неукоснительно соблюдается всеми ведомствами и государственными органами, однако частные лица могут следовать указанному порядку по желанию;

Во всем тексте документа инициалы адресата всегда ставятся после фамилии, однако в месте, где требуется подпись, его инициалы указываются перед фамилией;
Использование компанией фирменного бланка освобождает организацию от повторного указания аналогичных реквизитов в конце документа. В этом случае бумагу достаточно заверить лишь подписью уполномоченного лица и ее расшифровкой;
Если документ должны заверить несколько должностных лиц, то место подписи каждого из них располагают друг под другом с соблюдением иерархии. То есть лицо, чья должность выше ставит подпись на верхней строке и так далее по убыванию подчиненности;
В случае, если документ подписывается заместителем, представителем по доверенности уполномоченного лица, то необходимо поставить штамп или вручную внести корректировки фамилии и инициалов;
При использовании электронной цифровой подписи указанную отметку необходимо ставить на том же месте где документ требует указывать ручную подпись;
Электронная подпись не должна перекрывать текст документа;
ГОСТ устанавливает требование, по которому печать организации не может ставиться поверх подписи, несмотря на то, что многие делопроизводители и кадровые работники упорно делают обратное;
При необходимости документ может содержать информацию о его составителе (как правило текст имеет меньший размер по сравнению с основным):

ФИО;
Контактный телефон;
Должность;
Электронная почта;

При заверении копии соответствующая отметка (копия верна, верно) ставится внизу документа, хотя вопреки ГОСТу многие организации позволяют ставить ее в самом верху бумаги;
На копии документа должна содержаться информация о том, где хранится оригинал. Любая уточняющая и удостоверяющая информация (печать, номер дела) только приветствуется;
Заявления, служебные записки и другие локальные документы, требующие резолюции, заверяются уполномоченным должностным лицом в любом месте листа с указанием:

Согласовано, отказано, не возражаю;
ФИО;
Подпись;
Дата;

Объемные документы, состоящие из нескольких страниц должны быть пронумерованы, начиная со второго листа, а в некоторых случаях еще и прошиты. Нумерация ставится по центру верхнего поля каждого листа, следующего после титульного с соблюдением сверху отступа в 10 мм.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

Основные линии должны быть толщиной не больше 0,8 мм;
Надписи над обозначениями пишутся шрифтом №7;
Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Документы, регламентирующие правила маркировки

Самой распространенной разновидностью рассматриваемых изделий являются металлические противопожарные двери. Правила их маркировки регламентируются двумя отечественными стандартами.

Первый из них – это ГОСТ 31173-2016. Он определяет требования к маркировке обычных стальных дверей в зависимости от особенностей их конструкции. Она осуществляется при помощи букв русского алфавита.

Второй нормативный документ – ГОСТ Р 57327-2016. В нем устанавливаются требования в части обозначения противопожарных дверей, изготовленных из металла. Стандарт регламентирует правила маркировки в части различных специальных параметров, например, предела огнестойкости.

Условные обозначения дверей на чертежах согласно ГОСТу

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

№	Изображение	Тип конструкции
1		Однопольная
2		Двупольная
3		Двойная двупольная
4		Двойная однопольная
5		Откатная наружная однопольная
6		Однопольная откатная с открыванием в нишу
7		Раздвижная двупольная
8		Складная
9		Складная-откатная

Такое обозначение двери на чертеже должно присутствовать во всех схемах. Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Что значат цифры и латинские буквы

Правила включения в маркировку противопожарной двери цифр и латинских букв определяются положениями ГОСТ Р 57327-2016. Комбинация символов показывает специальные характеристики изделия – способность изделия противостоять пожару и сопутствующим негативным воздействиям.

Цифры показывают, в течение какого периода времени в минутах огнестойкая конструкция сохранит изначальные свойства и работоспособность. Стандартные значения варьируются в широком диапазоне – начиная с 15 и заканчивая 120 минутами. Буквы демонстрируют, о каком из четырех базовых параметров идет речь:

«Е» — конструктивная целостность коробки и полотна, обеспечивающая работоспособность огнестойкой двери;
«I» — функциональность наполнителя, предназначенного для препятствования распространения горячего воздуха в соседние помещения;
«W» — наличие огнеупорного стеклопакета, выдерживающего воздействия пожара;
«S» — герметичность входной конструкции, не допускающая распространения по зданию дыма, угарного газа и других вредных продуктов горения.

Различные сочетания указанных выше букв обозначают разные виды противопожарных дверей:

обычные с определенным пределом огнестойкости – EI;
дымогазонепроницаемые — EIS;
укомплектованные пожаропрочным стеклом — EIW;
остекленные дымогазонепроницаемые — EIWS.

Перечисленные типы маркировки используются для любых разновидностей огнестойких конструкций. Это в равной степени касается дверей как для жилых домов или квартиры, так и для общественных, административных или промышленных построек.

Маркировки на шильде:

EI – предел огнестойкости;

EIS – дымогазонепроницаемая конструкция;

EIW – изделие с пожаропрочным стеклом;

EIWS – дверь дымогазонепроницаемая со стеклом.

Что значат русские буквы:

Кроме маркировки латиницей все сертифицированные противопожарные двери могут иметь и аббревиатуру на родном языке. Перед покупкой внимательно изучите следующие сведения:

ДПМ – дверь противопожарная металлическая.

ДСН – дверь стальная наружная;

ДСВ – то же самое, только внутренняя;

Следующие буквы компонуются между собой в свободном порядке, давая дополнительные сведения покупателю:

О – остекленная;

П – порожек;

К – замкнутая коробка;

Л – одностворчатые левосторонние;

П – однопольные правосторонние;

Д – двупольные;

Н – открывание наружу;

Вн – створки открываются внутрь.

После аббревиатур в скобках всегда указываются размеры изделия.

Как замеряется дверной проем – допуски и зазоры

Казалось бы, ничего сложного, взял рулетку и за пару минут все обмерил и записал, но при всей кажущейся простоте, здесь также есть свои «подводные камни». Для любителей одной из главных проблем является учет допусков и зазоров.

При замере ширины и высоты дверного проема обмер осуществляется в 3 точках (верх, низ и середина, плюс право, лево и центр) за основу берется наименьшее значение;
Толщина стен замеряется по всему периметру в 6 – 8 местах, за основу берется наибольшее значение;
Разница между шириной дверного проема и шириной дверного полотна составляет 60 – 100 мм;
Разница между высоткой проема и полотна составляет 60 – 80 мм;
Необходимо учитывать толщину планок коробки. К примеру, коробки из МДФ обычно идут толщиной 25 мм, а деревянные короба имеют толщину 50 мм;
На входных дверях зазор между полотном и коробкой составляет 5 мм;
На межкомнатных дверях зазор между полотном и коробкой составляет 3 мм;

Межкомнатные двери обычно идут без порога, поэтому допуски и зазоры в них немного отличаются от допусков и зазоров на входных дверей

Если межкомнатные двери идут без порожка, то расстояние от пола до полотна колеблется в районе 10 – 20 мм, этот зазор оставляется для вентиляции;
Между коробом и проемом обязательно оставляется зазор для заливки монтажной пены, минимум здесь составляет 10 мм;

Чтобы все вышесказанное стало более понятным, давайте рассчитаем габариты дверного проема для полотна шириной 80 см и высотой 2 м, дверь межкомнатная без порога, короб из МДФ толщиной 25 мм.

Чтобы рассчитать высоту проема нам нужно сложить размеры элементов и прибавить к ним зазоры. Между полом и полотном у нас 20 мм, полотно 2000 мм, между полотном и притолокой 3 мм, толщина притолоки 25 мм, на пену оставляем 15 мм. Итого получается, 20+2000+3+25+15=2063 мм;
Ширина рассчитывается аналогично. Ширина полотна 800 мм, зазоры на пену с обеих сторон 15+15=30 мм, толщина двух стоек короба 25+25=50 мм, зазоры между полотном и коробом 3+3=6 мм. Итого 800+30+50+6=886 мм. Размер проема равен 2063×886 мм.

Есть еще один важный момент. При замере проема, помимо вертикалей и горизонталей обязательно промеряются диагонали. Эта информация покажет наличие или отсутствие перекоса в геометрии проема. Если диагонали одинаковые, то перекоса нет. Если разные, то отвесом находим величину отклонения, после чего устраняем дефект.

Начинать замер дверного проема желательно с проверки диагоналей

Доводчик на противопожарную дверь: требования к функционалу

В статье выше неоднократно указывалось, что на противопожарных дверях обязательно должны быть установлены доводчики, то есть устройства для самозакрывания. В ходе эксплуатации они выполняют следующие функции:

плавный ход обеспечивает аккуратное закрытие, исключая травмы людей и повреждения передвигаемых через дверной проем предметов и вещей;
продлевают срок эксплуатации за счет сокращения износа петель.

Что касается больших размеров противопожарных дверей (полотна сложно открывать/закрывать), в этом случае доводчики значительно упрощают процесс пользования такими конструкциями. Плотное закрывание способствует появлению защиты от огня и дыма.

Различают доводчики двух типов:

Рычажные. Устанавливаются над дверью. Состоят из двух рычагов и газового демпфера или масляной гидросистемы. Работают эффективно, но очень заметны визуально.
Безрычажные. Скрытая система, в основе которой лежит скользящий канал.

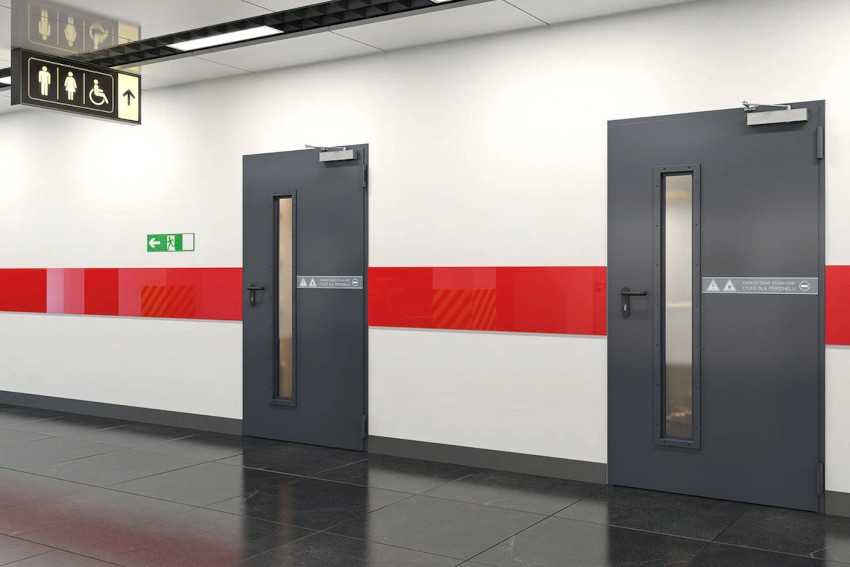

Доводчики на противопожарные двери бывают рычажными и безрычажными

Что касается места установки, доводчики могут иметь верхнее расположение (данный способ применяется для однопольных распашных дверей), бывают напольные (обеспечивают самозакрывание двупольных конструкций), скрытые (монтируются внутрь полотна, могут являться частью навеса).

Доводчики и замки для противопожарной двери должны гарантировать защиту от пламени и угарных газов, поэтому их технические особенности и применение регламентируются нормативными документами (ГОСТ Р 56177-2014). Замки на противопожарные двери устанавливаются 2-го и 3-го уровня, а доводчики – с медленным дохлопом (плавное движение, переходящее в интенсивное после касания полотном дверной коробки).
