Вентиляция в доме из газобетона: выбор системы, расчет, как сделать монтаж своими руками

Санитарные нормативы вентиляции

В отличие от частных застройщиков сотрудники проектных организаций и санитарные врачи прекрасно знают про важность воздухообмена в жилых домах. Поэтому вентиляции наряду с отоплением, водоснабжением, и освещением посвящены целые разделы нормативных документов. Вот некоторые из таких правил:

Вот некоторые из таких правил:

СП 13330.2016 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003;
СанПиН 2.1.2.2645-10 “Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях” (Раздел IV. Гигиенические требования к отоплению, вентиляции, микроклимату и воздушной среде помещений);
“СНиП 2.08.01-89*. Жилые здания” (Раздел 3. Отопление, вентиляция и кондиционирование воздуха. Приложение 4 (обязательное). Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий).

Кратко требования указанных правил выглядят так:

Все жилые здания должны иметь систему вентиляции;
Система вентиляции с установленной периодичностью должна обеспечивать замену отработанного воздуха на свежий;
Вывод воздуха из помещений жилого дома следует предусматривать через вытяжные каналы кухонь, уборных и ванных (душевых) помещений.

А вот такие нормативы количества удаляемого воздуха установлены правилами:

Помещение	Количество удаляемого воздуха из помещения
Жилая комната	3 м3/ч на 1 м2 помещения
Кухня с электроплитой	Не менее 60 м3/ч
Кухня с 2х-комфорочной газовой плитой	Не менее 60 м3/ч
Кухня с 4х-комфорочной газовой плитой	Не менее 90 м3/ч
Ванная	Не менее 25 м3/ч
Уборная	Не менее 25 м3/ч
Совмещенная ванная и уборная	Не менее 50 м3/ч

Давайте подсчитаем объем воздухообмена для двухэтажного дома с четырьмя комнатами суммарной площадью 80 м2, двумя совмещенными санузлами и кухней с 4х-комфорочной газовой плитой:

Норматив для комнат = 80 м2 * 3 м3/ч на 1 м2 помещения = 240 м3/ч;

Норматив для кухни = 90 м3/ч;

Норматив для санузлов = 2 санузла * 50 м3/ч = 100 м3/ч.

ИТОГО: 430 м3/ч.

Именно такой воздухообмен требуется обеспечить в нашем условном доме для комфортного самочувствия и сохранения обстановки с отделкой в надлежащем состоянии.

Система вентиляция обязана отводить и поставлять именно тот объем свежего воздуха, который необходим по санитарным нормативам. Слишком интенсивный воздухообмен способен сократить необходимую для дыхания влажность, которую придется восстанавливать механическим способом

Завершая тему нормативов, нужно отметить, что важно не только добиться нормативного воздухообмена, но и не перестараться с ним. Ведь чем больше воздухообмен, тем выше скорость движения потока воздуха по помещениям, а при чрезмерных его значениях могут возникнуть негативные явления – сквозняки

Пути решения проблемы

Избавиться от избытка влаги в стенах можно двумя способами:

утеплить стены, выводя точку росы наружу. Это позволит нормализовать процесс вывода влаги и остановить накопление воды в стенах;
избавиться от влажного воздуха, организовав качественную вентиляцию.

Оба варианта по-своему хороши и не исключают одновременного использования. Мало того, наиболее эффективный результат невозможен без комплексного подхода. При этом, одним только утеплением проблему не решить, а грамотно организованная вентиляция вполне может стать средством от избыточной влаги в воздухе и в стенах. Вместо попыток организовать сложный физический процесс, зависящий от множества факторов и не всегда поддающийся регулированию, можно просто вывести влажный воздух с помощью качественной вытяжки и заменить его свежим приточным воздухом.

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
Гильзование пластиковым вентиляционным каналом.

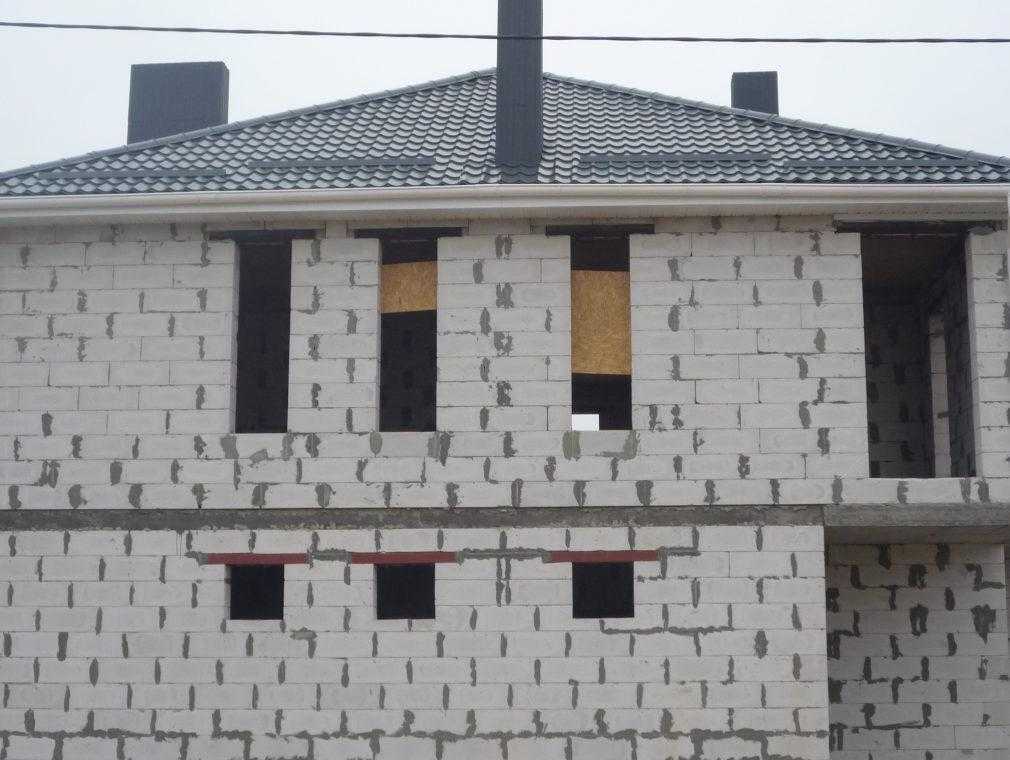

Вентиляция в доме

Самостоятельный монтаж системы вентиляции

Обустройство вентиляционных каналов из кирпича, труб или специальных блоков с отверстиями выполняется одновременно с возведением стен. Поэтому вполне реально сделать это самостоятельно. Но расчет вентиляции все же лучше доверить специалисту. Это особенно актуально, если планируется естественная вентиляция в доме из газобетона своими руками

Очень важно в этом случае правильно рассчитать сечение и количество воздуховодов, чтобы была обеспечена необходимая тяга

Монтаж вентканалов

Вентиляционная система монтируется по такому принципу:

Отверстия для притока свежих воздушных масс располагаются в жилых комнатах. Воздух подается по трубам, спрятанным в стенах или специальных коробах.
Выходные воздуховоды обустраиваются в санузлах, кухне и прочих «рабочих» помещениях. Они на чердаке объединяются в общую шахту, которая выводится наружу за поверхность крыши.

Воздуховоды собираются очень просто. Надо лишь вставлять одну деталь в другую. Благодаря огромному разнообразию труб, отводов, переходов, тройников, клапанов, задвижек и прочих элементов можно без проблем собрать воздуховод любой конфигурации.

Элементы воздуховодов

Монтаж вентиляции осуществляется в такой последовательности:

Создается схема установки воздуховодов.
На основании расчетов параметров воздухообмена определяется сечение воздуховода.
Исходя из схемы, следует рассчитать количество фитингов и прямолинейных участков, а также определить их длину.
Осуществляется закупка необходимых материалов.
Сборку следует начинать с вентиляционного отверстия, расположенного в самом крайнем помещении.
В стенах, отделяющих помещения друг от друга, проделываются отверстия под трубы воздуховода.
Сборка осуществляется при помощи хомутов, если используются металлические трубы. Для пластиковых применяются муфты.
Выходной патрубок выводится в общую шахту.
В каждом помещении в воздуховоде выполняются отверстия для втягивания воздуха. Их следует закрыть решетками.

Вывод вентиляции наружу

Как избежать ошибок

При самостоятельном монтаже вентиляционной системы встречается немало ошибок. Чтобы избежать их, следует соблюдать следующие правила:

Нельзя обустраивать вентиляцию в несущих стенах, поскольку это негативно сказывается на их прочности.
В котельной следует устанавливать и приточный, и вытяжной клапаны.
Сразу два клапана надо устанавливать и в том помещении, которое отделено от вентканала двумя дверьми.
Недопустимо обустраивать шахту небольшого сечения, поскольку она не сможет обеспечить воздухообмен, соответствующий нормативам. Вентканал должен иметь минимальное сечение 0.016 м², что соответствует трубе диаметром 150 мм (труба выбрана с запасом).

Правильно обустроенная вентиляция существенно повышает надежность и долговечность дома. А жить в нем будет приятно и комфортно.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Совет. Если это слишком сложно, то вентиляционной системой обязательно оборудуются такие помещения, как кухня, санузел, котельная и подвал. А в жилых помещениях межкомнатные двери необходимо снабдить вентиляционными решетками или оставлять под ними небольшой зазор для свободной циркуляции воздуха.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 10 0 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Типы дымоходных систем

Внутреннее обустройство дымохода. Дымоход устраивается внутри строения, через все имеющиеся перекрытия. Процесс трудоемкий и достаточно затратный. Возникает необходимость проведения изоляционных работ, включая и гидроизоляцию. Плюсом такого расположения дымохода является высокий показатель теплосбережения в жилище и возможность обогревать помещения, через которые пройдет выводная труба.
Другой вариант – конструкция дымохода для газового котла большей частью проходит вне дома, на улице. Внутри остается лишь малая горизонтальная часть всей дымоходной системы. Этот отрезок дымохода может быть прямым или согнутым – «колено». Он выходит сквозь стену на улицу и присоединяется к основной своей части, располагающейся параллельно относительно стены. Такой вариант обустройства системы подходит для домов с достаточно толстым теплоизоляционным слоем (до 10 см), иначе возможно снижение температуры в самом дымоходе, что приведет к ухудшению тяги.

Дымоходы частных газобетонных домов могут быть разных диаметров, высоты и иметь разный по толщине слой утеплителя. Но для всех необходимо наличие дополнений, препятствующих попаданию влаги в трубу, что может также привести к ослаблению тяги.

Утепление фундамента в частном доме

К сожалению, именно через фундамент дома в помещение попадает холод. Часто строятся подвальные помещения, которые оборудуются для личных целей жильцов (хранилище запасов, прачечная и т. п.). В таком случае теплоизоляция особенно важна.

На гидроизоляцию помещений также в некоторой степени влияет утепление фундамента.

Можно определить основные достоинства теплоизоляции нижней части здания:

Используются две технологии утепления: заливка фундамента и одновременный монтаж теплоизоляционного слоя или утепление после того, как бетон полностью высохнет. Специалисты отдают предпочтение первому варианту.

Подобная технология является дорогостоящей, поскольку здесь используются пенополистирольные плиты. Плюсом данного типа теплоизоляции является отсутствие необходимости в дополнительном утеплении.

Грамотно выполненное утепление частного дома обеспечивает не только комфортные условия проживания для его владельцев, но продлевает срок службы самого здания, защищая от разрушения строительные конструкции.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

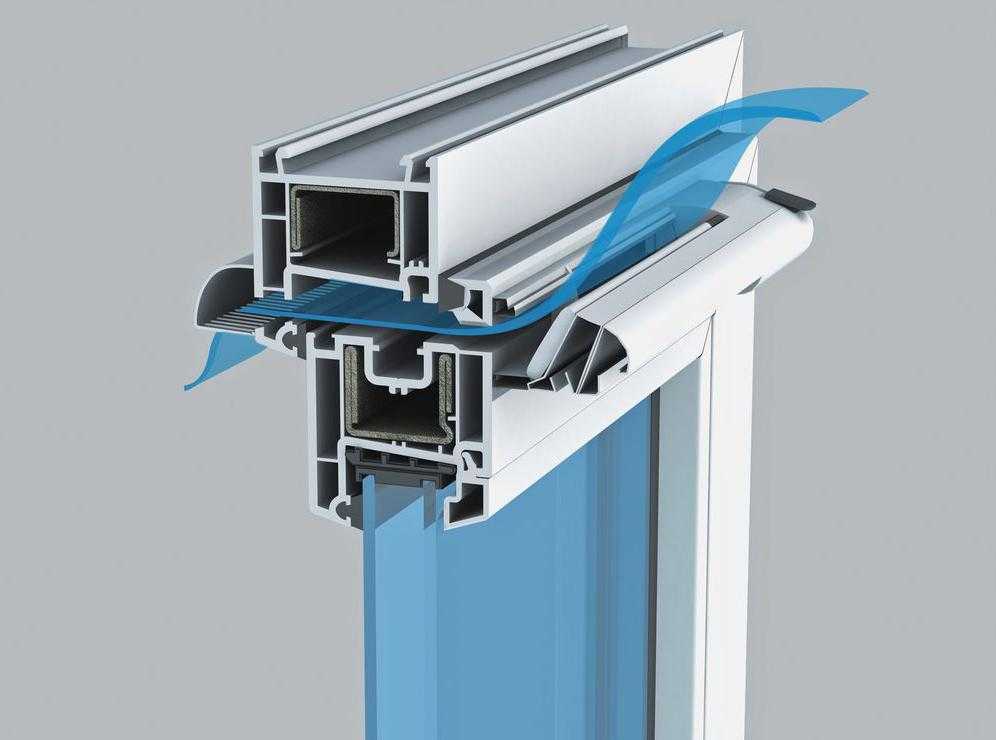

Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

Приточного типа – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое

В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
Вытяжного типа – самая популярная, вентилятор работает на вытяжку

Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
Приточно-вытяжного типа – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Основные моменты расположения естественной вентиляции

В целом схема естественной вентиляции монтируется по таким принципам:

Отверстия для притока воздуха располагаются в спальнях, гостиных и других «чистых» помещениях. Свежий поток подается по спрятанным в отдельных шахтах или внутренних стенах пластиковым или асбестоцементным трубам с отверстиями для воздуховодов.
Выходы оборудуют в кухне, ванной, санузлах. На чердаке их объединяют в общую укрытую утеплителем трубу и выводят за поверхность кровли, часто заканчивая систему специальным «грибком».

Также вентканалы в доме из газобетона можно выполнить в армировочном поясе, однако это усложняет замену или ремонт труб в случае возникновения такой необходимости. Чтобы избежать сквозняков, входное и выходное отверстие монтируют на значительном расстоянии друг от друга, в идеале – в разных комнатах.

Чтобы сделать воздухообмен эффективней, можно расположить вентканал над печью, батареями отопления и другими источниками тепла. Кладовки, гардеробные и другие небольшие помещения могут проветриваться за счет зазора в дверях.

Естественная вентиляция в доме из газобетона хорошо справляется с задачей в теплую и прохладную погоду, но может давать сбои при существенном повышении или понижении температуры. В летнюю жару горячий воздух с трудом выводится из помещения, так как не создается нужного перепада давления для перемещения воздушных масс. Проблема решается с включением кондиционеров. А зимой разница температур слишком существенна и вентилирование может происходить слишком интенсивно.

Особенности воздухообмена в доме из газоблоков

Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
Гильзование пластиковым вентиляционным каналом.

Вентиляционная шахта в домах из газобетона и пенобетона

Вентиляция в доме из газобетона имеет свои особенности организации. Газобетон является неподходящим материалом для строительства шахты – он впитывает влагу, газы, подвержен воздействию высоких температур. Поэтому в домах из газобетона следует использовать другие материалы и приспособления для организации воздуховодов:

выкладывание канала и прилегающих стен из кирпича;
обкладка шахты устойчивыми трубами из металла, асбеста, пластика;
установка оцинкованного короба, обшитого блоками газобетона.

Устройство вентканала в газобетонной стене может быть произведено методом гильзования. Он заключается в закреплении отвода в нижнем блоке и разводки системы от этого канала. Для стыковки воздуховоды устанавливают в отверстия газобетонных блоков. Каналы можно изготовить из пластика, асбестоцемента или оцинкованной стали. Его также рекомендуется утеплить в верхней части, выходящей на крышу дома.

В некоторых случаях используется и другой способ изготовления воздуховодов своими руками. При этом система состоит из каналов, проложенных под потолком комнат, которые сливаются в одну шахту под крышей дома, где происходит вывод застоявшегося воздуха. Строительство такой конструкции обходится дешевле, однако она менее эффективна за счёт горизонтального направления каналов и низкой пропускной способности. Кроме того, такая схема неприменима для двух или трёхэтажных частных построек.

В частном доме из пеноблоков при установке вентканалов используются те же правила, что и в постройках из газобетона. Это связано с тем, что пеноблоки очень неустойчивы к воздействию влаги и понижению температуры. Для монтажа воздуховодов в таких домах используются трубы из ПВХ, асбестоцемента и металла, а также кирпичные конструкции.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам

Обратите внимание

Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала

Обратите внимание. Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала

Их лучше устраивать в перегородках или отдельных вентиляционных шахтах

Их лучше устраивать в перегородках или отдельных вентиляционных шахтах.

Вентканалы в газобетонных домах строятся одним из следующих способов:

Выкладывание канала из кирпича;
Гильзование асбестовыми или пластиковыми трубами;
Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Обратите внимание. Силикатный кирпич для этих целей не применяется, так как он плохо противостоит образующемуся внутри вентканала температурному режиму, и начинает крошиться

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала

Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения

Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения. Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха

Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом

Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Обратите внимание. В вентиляционные каналы из кирпича нельзя устанавливать механические устройства

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см 2 . Сечение каналов для естественной вентиляции должно быть больше.

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

В местах прохода труб через чердак и крышу их обязательно утепляют.

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Защита от внешних воздействий

Поскольку газобетон обладает высоким водопоглощением, то для его использования на открытом воздухе, требуется провести защитные мероприятия. Навес или беседка уберегут уличный камин от прямого воздействия снега или дождя. Однако повышенная влажность на улице все равно существует. Распространено три способа защитить поверхность из газобетона:

Облицовка ;
Гидрофобизация ;
Гидроизоляция.

Облицовкой может служить как плитка, так и кирпич. В первом случае дополнительной защиты не требуется, во втором на кирпич также может наноситься гидрофобная пропитка.

Гидрофобизация предполагает применение специального водоотталкивающего состава (пропитки), который не образует поверхностной пленки , а проникает внутрь защищаемой поверхности на несколько миллиметров.

Важным правилом использования газобетонных блоков при строительстве уличных каминов является сооружение высокого фундамента 10–20 см над уровнем земли. Такого чтобы земля и лужи ни в коем случае не контактировали с блоками.

Итак, при соблюдении технологии возведения и отделки, использование газобетонных блоков позволяет экономить средства на кирпич и ускоряет процесс кладки.

Клал тут себе небольшую перегородочку из мурленовских блоков хебеля 625х250х50 неопределенной плотности (400, наверное) и подумал: А почему дымоход после отбора тепла печью или щитком не сложить из него. Температуру до 400 градусов держит, предельная огнестойкость 1500 градусов, внутреннюю поверхность можно отшпаклевать силикатной шпаклевкой, чтобы конденсат не впитывала и возгорание сажи удержала, а со вставкой из нержи так и ваще.

Вот к.теплового расширения немного смущает в 1.6 раза больше, чем у кирпича.

Зависит от многих параметров. Но чтобы 120°C на входе в трубу не превратились в 70..80 наверху, нужно либо очень короткую трубу (тогда не будет естественной тяги), либо очень быстрый поток (которого не достичь при естественной тяге). Иными словами: да, можно, но котел/печка должны быть с принудительной тягой/напором. Чего у тебя нет.

Экспериментально установлено, что для кирпичной трубы 6-7 м высотой (от печки) с естественной тягой нужно от 200+°С на входе в трубу чтобы при сжигании сухих дров не успевал выпадать конденсат.

Ну, . . обычно обсуждают температуру выхлопных газов из котла/печки/теплоаккумулятора, ибо они и определяют КПД теплообмена. Потому я и воспринял твой «достаточно выпускать» как температуру на выходе котла. Наверху её измерять проблематично. Да и в установившемся режиме температура на входе трубы и на выходе чётко связана.

Про насадную – я не понял что ты имел ввиду: если то, что труба опирается на котел/печку – так в смысле потерь это всё равно, ибо ни точка входа в трубу, ни температура газов не меняется.

Опять в сторону уводишь. Нарочно? > Про насадную – я не понял что ты имел ввиду: если то, что труба опирается на котел/печку – так в смысле потерь это всё равно, ибо ни точка входа в трубу, ни температура газов не меняется.

Все меняется. Коренную подключают внизу от опускного канала, а насадную вверху в продолжение подъемного. Длина трубы меняется почти на высоту печи.

Давай лучше по делу. Я не могу найти, будет ли держаться натриевое стекло (с мелом или цементом) при изменении температуры на 200(и 400)градусов. Не разные ли получатся коэффициенты теплового расширения.

С температурным там все хорошо: для газобетона 8х10E-6, для кальциево-натриевое стекло – 9х10E-6.

хуже другое – влажностная усадка пено-газо-бетонов – достигает 2х10Е-3 при высыхании от 5% и вниз ( https://www.aeroc.ru/project/ ). И влажностного равновесия газобетон достигает через пару лет. То есть, тебе сначала нужно собрать трубу, пар лет эксплуатировать, и только потом покрывать этим стеклом.

Имхо, анреал. Хотя и идея интересная. Может быть, эту идею перенести на иную «почву», например – кирпич?

У меня практический, а не коммерческий интерес. Мне нужно поставить щиток с трубой вот на эти балки, точнее на пол. Кирпичную трубу они не потянут. Балки 100х150+150х100 Т-образно. Выше поперек будет доска 100х23 на ребро через 125мм, а под щитком еще брус 100х100. Поверх — ОСБ 10мм и, вероятно, линолеум.

Вес щитка из ШЛ-1 ерундовый. Вес трубы со стенкой 50мм = 5х1х0,05х400=100кг — просто смешно. Ну ведро шпаклевки еще 20. Эффективность ШЛ чуть меньше полнотелого. https://www.ogneypor.ru/legkovesnye-shamotnye-ogneupory.html Посчитаю его для осенне-весенней топки два раза в сутки, щиток будет легким и компактным. А при необходимости более интенсивного нагрева применю конвекторы и автономные нагреватели. Или подкину дров в 6кВт-ную буржуйку. Задача щитка только снять необходимость подбрасывания дров во время сна. Уверен, что справится.

Возможные ошибки при монтаже

При самостоятельной установке вентканалов в доме из газобетона следует избегать следующих ошибок:

Нельзя устанавливать вентиляционные короба в несущие стены.
Необходимо использовать трубы правильного сечения. Неверно выбранный диаметр может сделать всю систему вентиляции малоэффективной. Минимальное сечение трубы — 150 мм.
В котельной следует установить как приточный, так и вытяжной клапан.
Если комната отделена от вентиляционного канала двумя дверями, установка приточного и вытяжного клапана обязательна.

Если нет возможности при монтаже вентиляции обратиться к специалисту, следует тщательно просчитать и проверить установку каждого клапана, каждого канала и каждой единицы дополнительного оборудования.

Канал естественной вентиляции в частном доме: правила размещения

Вентиляционные каналы представляют собой вытяжку естественной системы проветривания. Приток воздуха в ней осуществляется через неплотности окон и дверей, а также с помощью специальных каналов в стенах. Воздух с улицы проходит через все комнаты и выводится в общедомовой вентканал, который имеет ответвления по всему дому.

В частном доме из кирпича или газобетона кладка вентиляционных каналов должна быть предусмотрена для следующих комнат:

санузел;
ванная или душевая комната;
кухня;
гараж;
погреб;
котельная.

Именно в этих помещениях отмечается большое содержание влаги, тепла и различных загрязнений в воздухе

В целях безопасности, особое внимание следует уделить вентиляции котельной и прилегающих к ней комнат – в этом месте происходит накопление газа

Основные моменты установки

В стандартных зданиях система вентиляции внедряется с помощью специализированных каналов, которые монтируются в стены. В газобетонных домах нужна другая система, поэтому они доставляют сложность.

Используемый материал обладает газопроницаемостью, что имеет положительные и отрицательные последствия (нарушение герметичность воздуховодов). Для решения поставленной задачи применяют следующие варианты:

Монтаж центрального канала, произведенного из надежной оцинкованной стали. Чтобы избежать образования конденсата, его можно утеплить (обшить с помощью газобетонных малогабаритных блоков).
Укладка кирпичом канала и внутренних стен.
Гильзование каналом из качественного пластика.

Любое строение требует частного проекта системы воздуховода. Но есть две основные разновидности систем:

Если внедрять эту систему в газобетонную конструкцию, то можно исключить использование вспомогательного оборудования: движение воздуха выполняется за счет естественных климатических особенностей внешней среды.

Параметры расположения системы, длина и сечение труб зависят от температурного фона внутри и снаружи, давления и скорости ветра.

Этот вид подходит под обычные климатические условия, когда температура не поднимается выше 45 – 50 градусов Цельсия.

Вытяжка способна производить смену воздуха, то количество раз за один час, сколько это было предусмотрено заранее.

Перед внедрением системы нужно произвести предварительные расчеты, во время которых особое внимание уделяется:

Условиям, которые должны создаться в итоге.
Размеру помещения, для которого будет выполняться проект.
Количеству людей, регулярно пребывающих в доме.

Если дома из газобетона, то нужны такие системы, которые с учетом общей площади и количества людей, смогут произвести полную смену воздуха около 5 раз.

Особенности принудительной вентиляции

Если движение воздуха осуществляется вентиляторами, система является принудительной. В небольшом помещении для экономии тепла могут быть устроены рекуператоры, в которых входящий воздух прогревается исходящим, что помогает снизить тепловые потери зимой. Но такие системы приходится ставить в каждом помещении, принося в жертву эстетичность.

Вентиляторы, обеспечивающие движение воздуха могут быть:

Приточными
Вытяжными
Приточно-вытяжными

Кроме того, могут комплектоваться дополнительными элементами, которые осуществляют фильтрацию, обеззараживание, увлажнение или подогрев поступающего воздуха. Могут быть снабжены дистанционным управлением, включающим в определенное время таймером или автоматической системой, запускающей устройство при достижении фиксированной влажности.
