Как сделать армопояс из кирпича на стены из газоблоков?

Устройство верхнего армопояса

Одним из самых ответственных моментов в возведении дома из газобетона является устройство верхнего пояса усиления. Монолитный пояс выполняется по всему периметру несущих стен и отвечает за распределение нагрузки от кровли или плит перекрытий на основание фундамента.

Для устройства армопояса необходимо установить опалубку. Опалубка может быть набрана из доборных газобетонных блоков 100–150 мм или смонтирована из щитовых деревянных конструкций.

Последовательность выполнения работ по устройству армопояса газобетонной кладки:

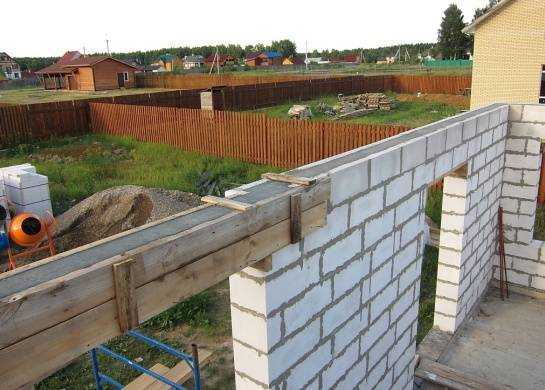

По верхнему поясу несущих стен устанавливаем опалубку.
Вкладываем в нее арматурный каркас.
Если опалубка была изготовлена из деревянных щитов, то фиксируем низ вязальной отожженной проволокой, верх деревянными планками (перемычками).

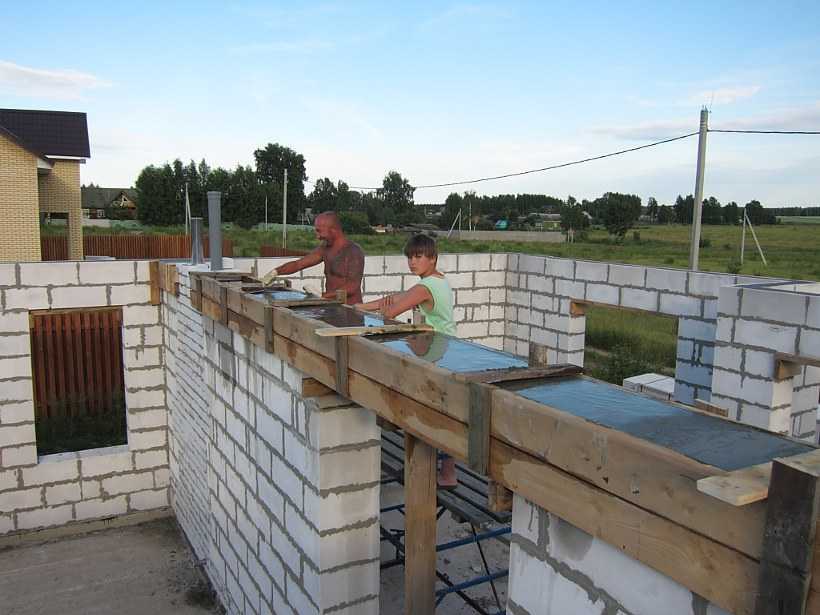

Заливаем бетон и уплотняем смесь глубинным вибратором.
После набора предварительной прочности, деревянную опалубку снимают.
Срезают остатки вязальной проволоки и оставляют бетон твердеть в естественных условиях.

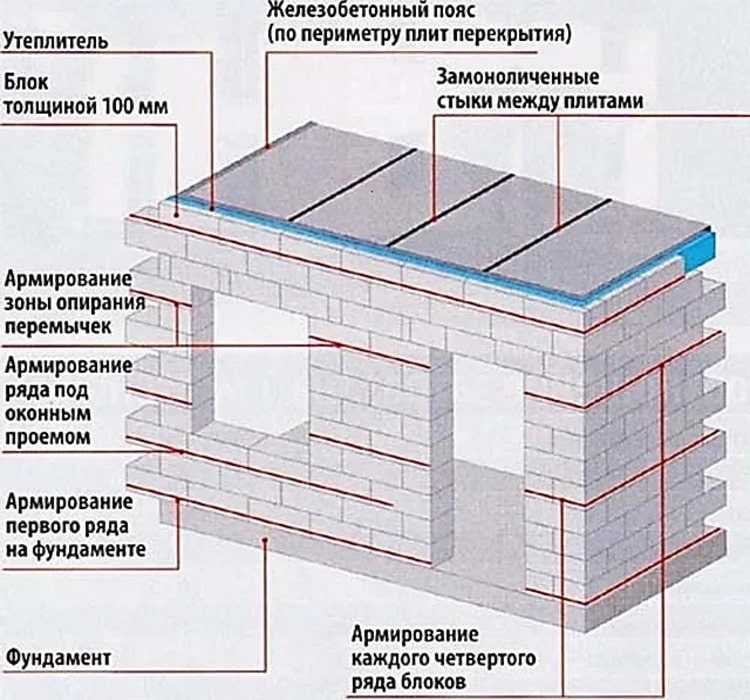

Армирование кладки из газобетонных блоков позволяет сохранить конструкцию несущих стен в своем первозданном виде и предотвратить возникновение трещин в момент осадки или подвижки фундамента здания.

Как правильно согнуть гипсокартон

Как правильно резать гипсокартон

Сухие строительные смеси для ремонта: виды, состав, применение

Кладка газоблоков своими руками

Что такое пескоцемент или пескобетон?

Воспользовались:
2 060

Пошаговая инструкция

Армопояс на газобетоне не требует особой технологии устройства. Состоит он из нескольких последовательных операций:

1. установка арматурного каркаса;
2. сборка и монтаж опалубки;
3. заливка бетоном.

На особенности работы может влиять лишь зона расположения пояса, но в целом руководство по его установке имеет стандартный вид.

Вернуться к содержанию

Изготовление опалубки

Когда без армопояса не обойтись, начинается процесс сборки и установки каркаса под него из досок и их обрезков. Такой способ довольно прост:

1. заготавливается набор досок, саморезы для их скрепления;
2. измеряется высота и ширина опалубки;
3. доски подгоняются под необходимые размеры;
4. нижняя часть деревянного каркаса прикручивается к газобетону при помощи саморезов;
5. по верху крепятся дощатые поперечные стяжки с интервалом 0,8 – 1,0 м.

Такая конструкция способна выдержать массу бетона при его заливке и не пострадать. Если каркас нужен под балки перекрытия, то монтируется он вдоль внешней поверхности стен, а высота приравнивается к 20-40 см. Чтобы была возможность аккуратно замаскировать утеплитель при необходимости его использования, можно сместить опалубку вглубь стен. Образованную нишу удобно заполнять теплоизоляционным материалом.

Вернуться к содержанию

Каркас пояса

Перед тем как начать процесс, стоит определиться, нужен ли армопояс для постройки здания и, какова ширина стены. Если без него не обойтись, после изготовления опалубки переходим к формированию каркаса:

1. устанавливаем 2-4 продольных стержня арматуры (чем больше ширина стены, тем больше количество стержней);
2. отмеряем шаги перемычек (50 см);
3. соединяем с помощью поперечных перемычек (стержни с меньшим диаметром);
4. арматуру утепляем в бетон минимум на 5 см. Для поднятия нижней арматуры используются кирпичные подпорки;
5. в местах стыка стен, на углах здания стержни крепятся с помощью сварочного аппарата.

Для газобетонных стен армопояс в основе своей конструкции может состоять из пары прутьев арматуры и перемычек. Они будут иметь вид лесенки, а промежуточное расстояние приравнивается между ними к 50 см.

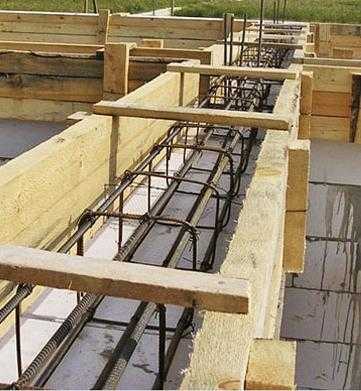

Вязку каркаса рекомендуется производить непосредственно в опалубке. В готовом виде его вес будет больше, а этот может создавать дополнительные неудобства. При размещении арматуры следует использовать строительный уровень.

Вернуться к содержанию

Заливка бетоном

После проведения основных работ наступает очередь заливки. Для этого берется готовая смесь или раствор приготавливается самостоятельно. Изготовление бетонной смеси делается в соответствии с пропорцией 1:3:5. Для этого используется цемент, песок и щебенка с добавлением воды. Раствор вымешивается до полного растворения комочков. Удобнее использовать для этих целей бетономешалку.

Инструкция по заливке:

1. приготовление раствора;
2. установка перемычек;
3. заливка опалубки;
4. уборка перемычек;
5. удаление пустот с помощью отрезка арматуры.

Желательно заливать смесь единоразово, а не частями. Удобно это для одноэтажного дома. При работе с многоэтажной постройкой придется заливать опалубку частями. Для этого устанавливаются промежуточные перемычки, которые можно сделать из остатков газобетона или досок. После заливки их убирают, стыки смачивают водой и добавляют следующую партию бетона.

Для удаления пустот отрезком арматуры протыкается раствор, что способствует его уплотнению. При благоприятной погоде по истечении 4-5 суток армопояс будет готов, а опалубку можно будет снять.

Вернуться к содержанию

Особенности установки

Чтобы армопояс выполнял необходимые функции, важно правильно провести его установку:

• делают геометрические расчеты и подготавливают нужные инструменты и материалы;
• фиксируют опалубку;
• проводят разметку стен;
• готовят раствор непосредственно перед его применением, бетон используют маркой до М200;
• для армопояса нужно выложить кирпичи так, чтобы между ними остался промежуток;
• используют ростверк при строительстве дома из блоков.

Соблюдение рекомендаций сделает строительный процесс быстрее и улучшит качественные характеристики конструкции.

Когда необходим

В каких случаях необходим армопояс:

• предполагаемая высота здания – два и более этажа;
• климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
• грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
• фундамент дома — свайный либо столбчатый;
• стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
• система стропил предполагает применение анкеров, шпилек.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

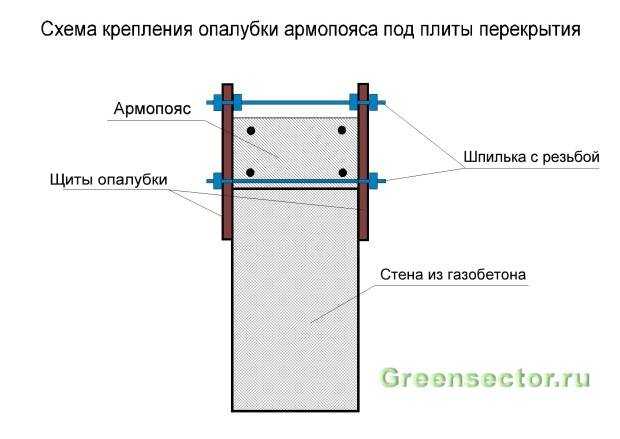

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Устройство армопояса на газобетоне

Конструкция изготавливается из марки бетона М-200 и выше и арматурных стержней периодического профиля, диаметром от 12 миллиметров. Из них собирается каркас, связываемый поперечной арматурой диаметром 4–6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте в 10–15 сантиметров. Они размещаются в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Стержни стыкуются по длине внахлёст вязальной проволокой с напуском около пятнадцати сантиметров. Ей же скрепляются, с элементами поперечного армирования.

Пояс может делаться и из одного слоя арматуры. Это можно сделать без сборки пространственного каркаса, а лишь связывая стержни продольного армирования с поперечными. В местах поворота и перелома контура стены, стержни перехлёстываются и связываются в точках пересечения.

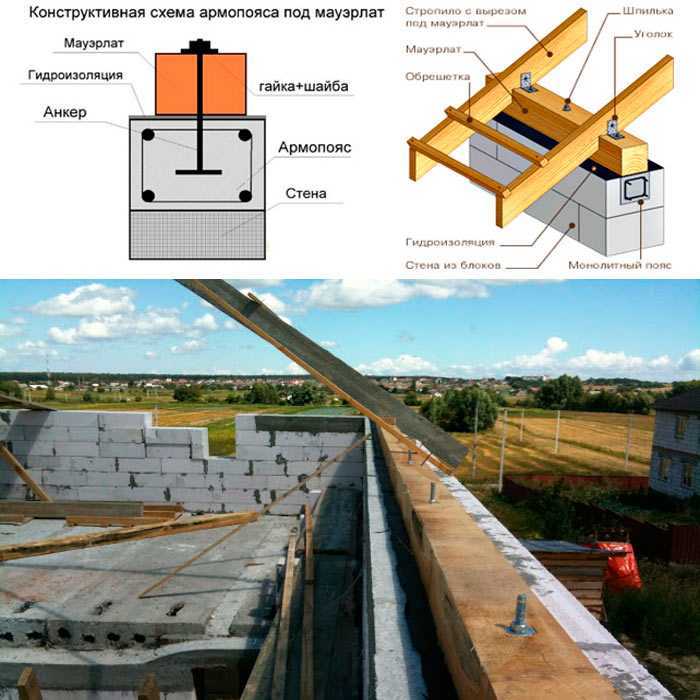

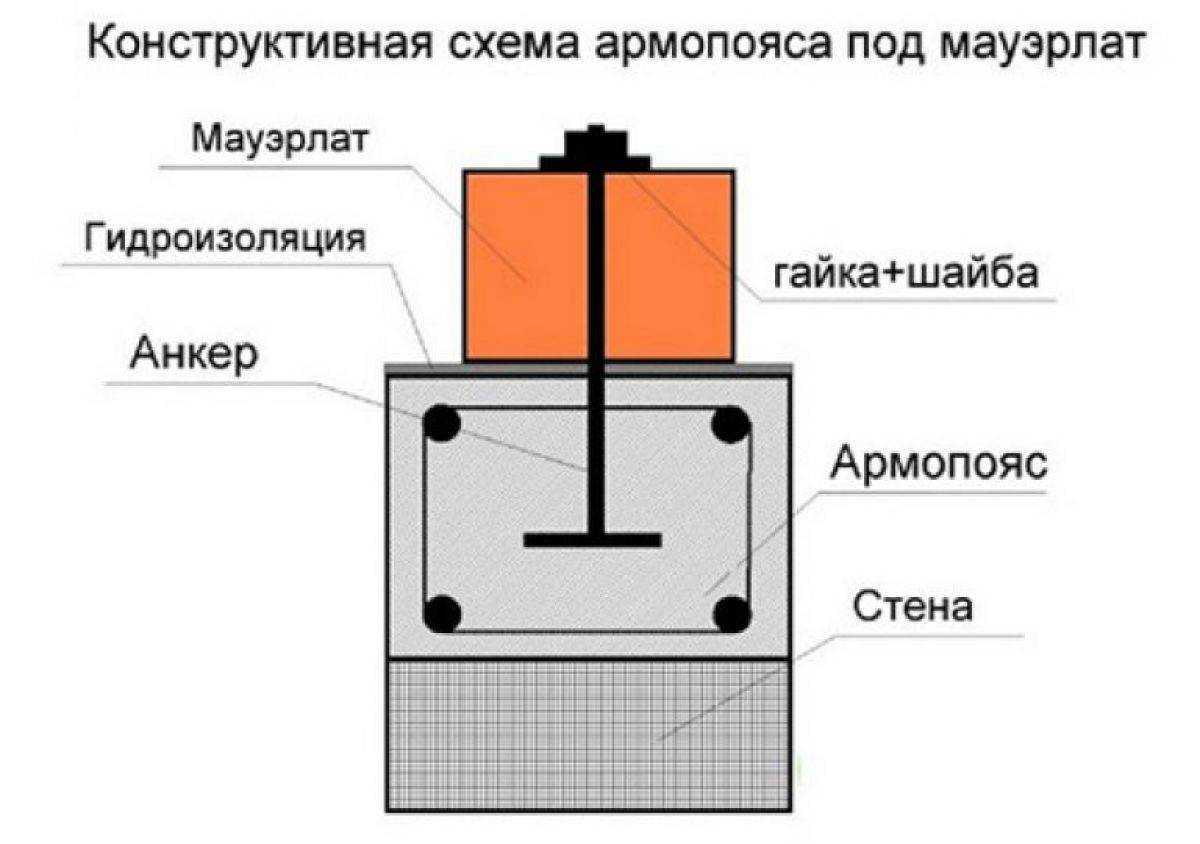

Схема пояса под мауэрлат.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. При этом необходимо обеспечивать зазор между внешней гранью любого арматурного элемента и внутренней гранью полости или опалубки. Он должен быть не менее трёх – пяти сантиметров. Это нужно для создания защитного слоя бетона который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звёздочек. Они позволят фиксировать стержни на необходимом удалении от опалубки.  Приобрести их можно у всех поставщиков, занимающихся продажей материалов для бетонирования.

Установите в опалубку арматурный каркас, а при необходимости и теплоизоляционный фасадный слой. Далее нужно заплнить её бетоном, тщательно утрамбовывая. Применение вибробулавы ограничивается незначительной глубиной армопояса на газобетоне. В него могут быть установлены требуемые закладные детали. Например, для крепления мауэрлата или крыши. Поверхность уложенного материала выравняйте при помощи правила и кельмы.

После набора начальной прочности бетона в течение двух — трёх суток, можно продолжать начатый цикл работ. Примерно через неделю опалубку можно снимать. В жару, бетон проливается водой несколько раз и защищается полиэтиленом. При заморозках бетон укрывается от замораживания.

Мауэрлат, смонтированный на армопоясе.

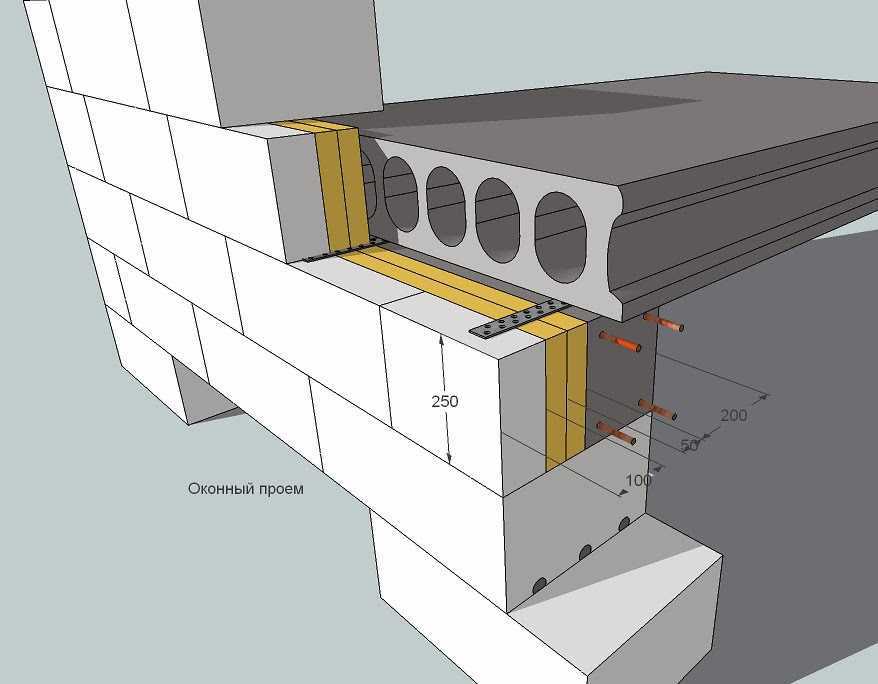

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проёмами, с той лишь разницей, что вместо подстилающего слоя кладки, используется днище опалубки, фиксируемой в проектном положении.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

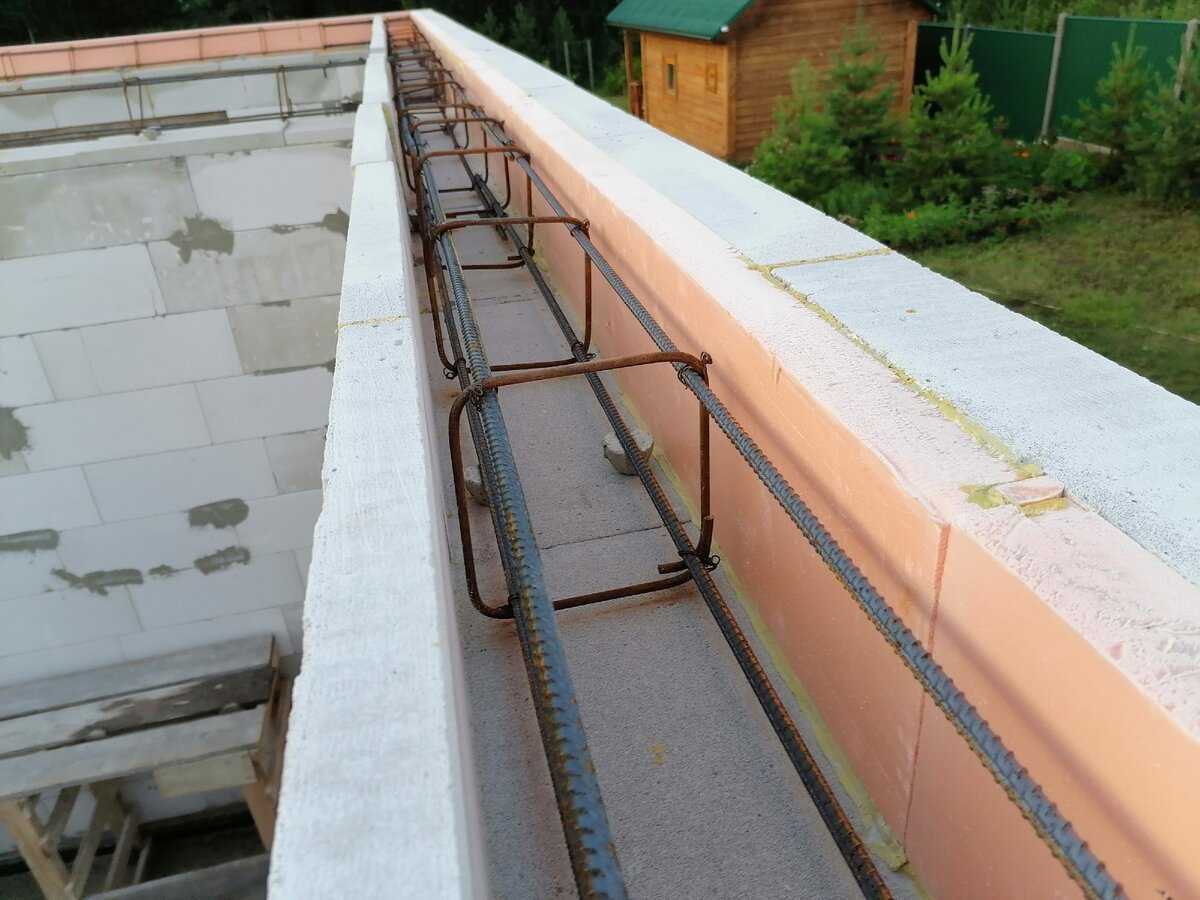

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

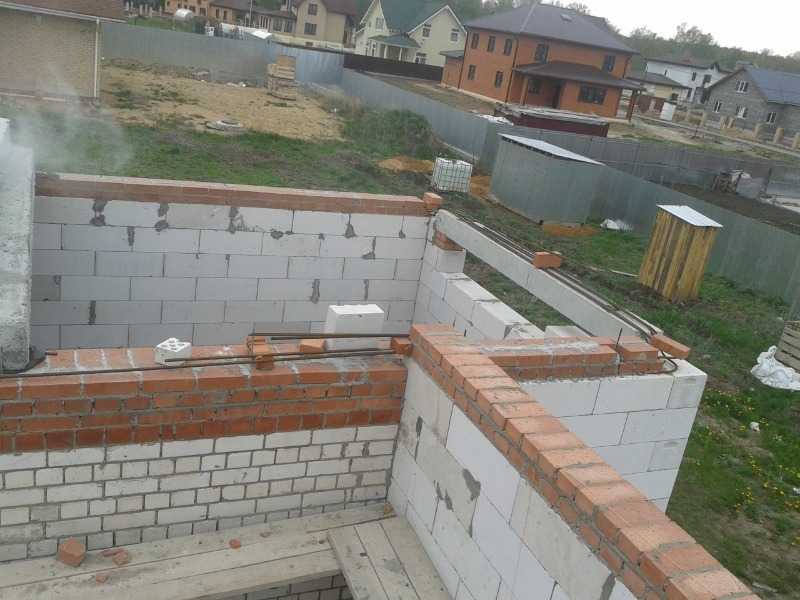

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

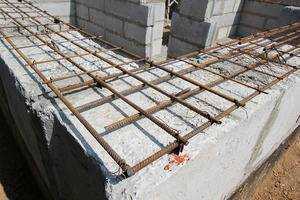

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и дабы избежать образования на нем конденсата, необходимо выполнить утепление армопояса. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее наружной грани

Важно выдержать минимальную ширину армированного пояса, равную 20 см. для бетона и 25 см для кирпича

Получившиеся продольные ниши заполняются теплоизолирующим материалом, в качестве которых выступают перегородочные газобетонные блоки, уложенные на ложок (10см), плиты пенополистирола и другие материалы.

Утепление армопояса фото

Армированный монолитный или кирпичный пояс наделяет строительные конструкции дома из газобетонных блоков повышенной прочностью. А для всех домочадцев он становится гарантом безопасного, длительного и счастливого проживания в новом доме.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены

В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Кипичный пояс на стены из газобетона

Представляет собой обычную кирпичную кладку, дополнительно усиленную арматурной сеткой между рядами.

Устройство такого пояса крайне нежелательно, так как кирпичная кладка, даже при наличии армирования, менее прочна, чем монолитная бетонная конструкция.

Два-три ряда кирпичей не обеспечат равномерное распределение нагрузок на стеновую конструкцию, что может привести к возникновению в ней трещин, или даже к полному разрушению. Поэтому такой риск не оправдан.

Тем не менее этот вариант наиболее часто применяется недобросовестными строителями в связи с простотой исполнения и экономии средств застройщика.

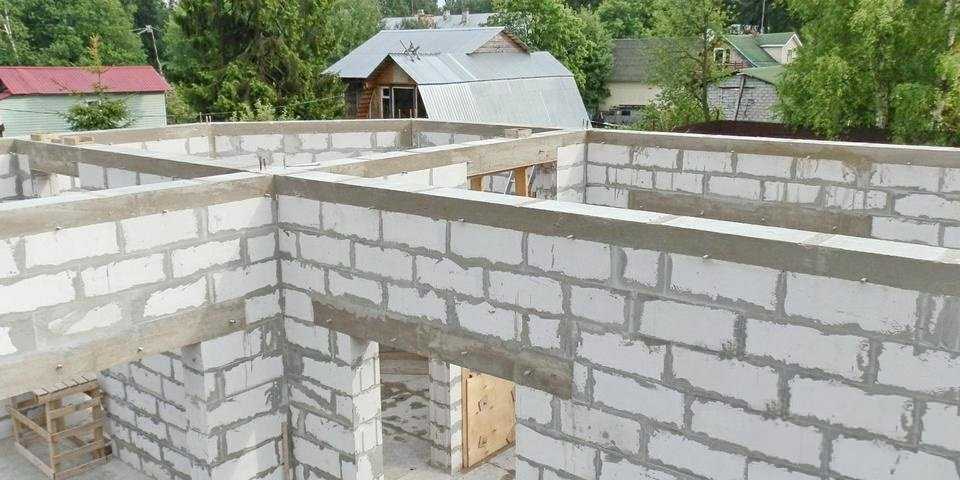

Устройство армированного пояса для стеновых конструкций из газосиликатных блоков – обязательное мероприятие. Оно обеспечит качественную эксплуатацию здания и продлит срок его службы на много лет.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.
