Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ

Изготовление каркаса створки:

Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.

Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:

Потом крепим перекладину:

Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.

Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.

Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.

Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.

Кладка столбов для забора: основные технологии

Обычно столбы выполняют высотой в 1,5-2 м и шириной 38×38 см или 51×51 см (для трехметровых опор). Прочность достигается способом укладки кирпича. Шов между кирпичами (8-10 см) нижнего ряда должен перекрываться поверхностью верхнего кирпича. Такая схема кладки обеспечивает связывание рядов друг с другом.

Порядок работы

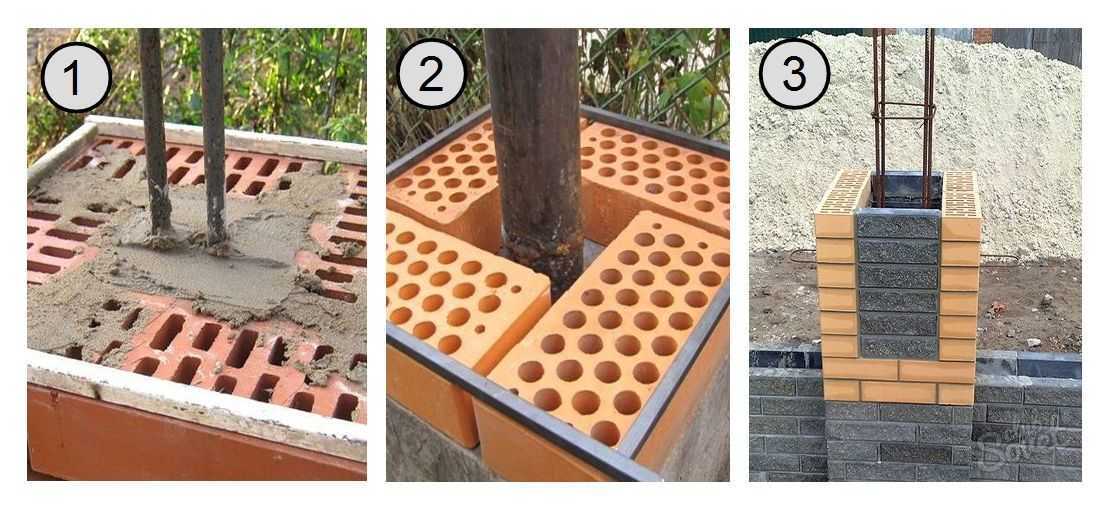

Чтобы правильно самостоятельно сложить столб из кирпича, надо выполнить следующий порядок работы.

  1. Укладка гидроизоляции под опору, чтобы она не напитывалась влагой. Намокший кирпич начинает портиться. Для изоляции используют рубероид или специзоляцию с битумом («Гидроизол») и мастику.
  2. Уровнем проверяют каждый слой. Используют рукоятку кельма, постукивая ей по кладке. Надо иметь и другие приспособления для кладки кирпичных столбов – молоточек с резиновым наконечником и другие.
  3. Бывает, что на кирпич капает плохо оттирающийся раствор. Материал рекомендуют слегка смачивать водой. Этот облегчает очистку кирпича.
  4. После выкладки нескольких слоев проводят обмеры. Постукивая молотком, выправляют смещения (даже 1-2 мм). Заполняют раствором вертикальные зазоры.
  5. Пустоты между трубой и кладкой заливают раствором, если оно большое – мешают щебень с песком, сыплют в пустоты и закрепляют раствором.

Кладка столбов из кирпича под пруток

Кладка с прутками позволяет каменщику делать красивые швы, поскольку обычно излишки смеси вылезают наружу на плоскость кирпича, а швы делаются неровными. Пруток (сторона – от 8 до 10 мм) режут на части, которые на 10-15 см больше столба. Кладут первый ряд, затем прут укладывается по краю. Наносится слой раствора и кирпичи второго ряда. Просесть им не дает металл. Мастерком ведут по прутку, зачищая излишки. Кирпичи проверяют по уровню. Тот же метод – при укладке прутка на бок. Мастерком наносится раствор, также убирают излишки, прикладывается уровень, заготовка убирается. Пруток вынимается, шов придерживается мастерком.

Установка закладных для крепления заборных секций

Мастер зачастую упускает деталь – на что крепить изгородь. Для крепежа к трубам в середине столба приваривают закладные (уголок, шпильки и другие) на одной высоте, чтобы перекладины стояли ровно. Для сплошной кирпичной стены используют проволочные петли толщиной 8 см на каждый четвертый ряд. В случае с профлистом и деревом в кирпиче делается распил и крепятся пластины из металла, выдерживающие вес полотна. На закладные навариваются лаги для крепежа ограждения.

Решения возникающих проблем

Чтобы сильнее защитить кладку от повреждений, на нее монтируют колпаки – из бетона, металла. Это придает больше эстетичности.

Столбы должны выдерживать нагрузки, поэтому конструкция должна быть прочной, удерживать вес. Прочность обеспечивается посредством формирования кирпичных блоков по кругу. Тогда надежность максимально возможная.

Размещать необходимо на равном расстоянии – это примерно 2,5-9 м. Точный замер зависит от материальных возможностей. Но эксперты не советуют делать слишком большие промежутки. Смотрится так не эстетично, а также плохо отражается на технических показателях. Чтобы монтаж не стал причиной ошибки, требуется заранее подобрать расстояние.

Если на столб планируется крепить ворота, понадобится встроенная в блок труба. Для остальных видов их укорачивают – достаточно, чтобы они выступали хотя бы на 30 см над границей фундамента.

Затем по периметру трубы укладывают блоки, делая периодическую вязку швов. Внутри насыпается галька, заливается бетонным раствором.

В новом ряду все повторяется. Для трех нижних берут полнотелый вариант. Другие допустимо формировать из пустотелого, только не с жидким раствором.

Особенности заборов из кирпича

Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.

Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.

Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.

Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

Монтаж закладных в кирпичных столбах для забора

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

Схема устройства и установки закладных

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.

Кладка заборных столбов: технологии

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Подбиваем молотком

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

Вынимаем пруток, придерживая кельмой шов

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель

Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)

Видео-уроки

Более сложный вариант кирпичного столба — закрученный винтом

Особенности работы с керамическим кирпичом

Некоторые особенности строительства столбов из кирпича

Схема кирпичного столба в разрезе до фундамента

При строительстве кирпичных опор особое внимание уделяют фундаменту. Степень нагрузки на кирпичные колонны напрямую зависит от его надежности и качества

Яму под столбики роют глубиной до 1.2 м (до глубины промерзания грунта). Но если они будут служить опорой под ворота, то оптимальная глубина фундамента будет равняться ½ высоте столба.

Ширина внизу основания в два раза должна быть больше размера самой опоры, а на уровне поверхности грунта – соответствовать его размерам. При возведении такого фундамента исключаются какие-либо перекосы и проседание земли.

Для защиты кладки колонн от разрушения обычно сверху устанавливаются колпаки. Их изготавливают из металла, черепицы или бетона. Выглядит столбик с колпаком намного эстетичнее.

Чтобы увеличить прочность столбов, не дать им возможности разрушаться под нагрузками, их возводят вокруг металлической трубы. Это особенно актуально для столбиков, являющихся опорой под калитку или ворота.

Расстояние между столбами кирпичного забора может быть любым от 2 до 8 метров. Это зависит от многих обстоятельств и условий:

  • объема финансовых средств, предназначенных для строительства забора;
  • размеров материала наполнителя (длины пролета профлиста или деревянного штакетника) при возведении комбинированного забора;
  • степени нагрузки на столбы.

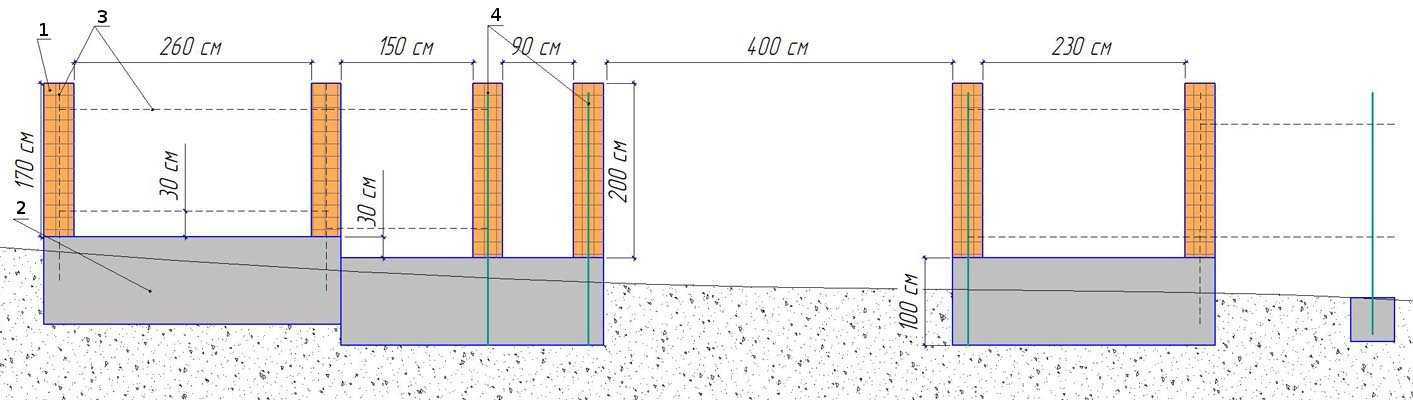

Расчет расстояний между столбами при укладке забора

Не стоит возводить колонны очень редко, так как это в значительной степени повлияет на качество забора и сроки его эксплуатации. А кроме того, смотрится это менее привлекательно. Наиболее оптимальное расстояние между опорами 2,5 – 4 м.

Расстояние между опорами для калитки и ворот рассчитывается очень тщательно, чтобы в последствии не пришлось ничего подгонять. Идеально, когда размеры ворот и калитки известны до строительства кирпичного забора. Так можно будет избежать множества ненужных проблем, связанных с подгонкой расстояния.

Наполнитель крепят к столбикам только после того, как они некоторое время отстоятся. Для этого обычно требуется 2-3 недели.

Столбы из облицовочного кирпича обязательно обрабатывают специальной пропиткой, которая покроет его пленкой и будет служить защитой от появления высолов (белесых разводов), и последующего разрушения.

Виды фундаментов и порядок их возведения

Чтобы правильно обустроить фундамент под кирпичный столб для ворот или забора, потребуется определиться с его типом. Обычно под ограждения бетонируют ленточное, столбчатое или комбинированное основание.

Каждая конструкция надежна и ее выбор зависит от пожелания хозяина, но здесь надо также учесть природные факторы, влияющие на устойчивость ограждения и вес материала будущих пролетов.

Ленточное основание

Глубина закладки ленточного основания зависит от типа грунта и уровня его промерзания. На участке с плотной и сухой почвой достаточно заглубить ленту по толщине плодородного слоя примерно – 300 мм.

Ленту в мокрых и пучинистых грунтах, а также с уровнем промерзания больше 800 мм заглубляют не менее 1 м. Для остальных несложных видов грунта глубина бетонирования ленты составляет 500 мм.

Бетонирование ленты обязательно требует установки опалубка. Его делают из любых подручных листовых материалов. Но выступающая из земли верхняя часть должна быть красивой, поэтому лучше использовать ровную доску или фанеру.

Деревянные элементы скрепляют между собой металлическими уголками и саморезами. Допускается использование гвоздей, только их надо хорошо загибать, чтобы предотвратить прорыв пленки внутри опалубка.

Пошаговая инструкция бетонирования ленты предусматривает следующие работы:

  • По территории делают разметку. В местах установки опор вбивают колья, а между ними натягивают шнур, определяющий границы ленты.
  • Глубина фундамента небольшая, поэтому траншею можно выкопать вручную лопатой. Использование экскаватора нецелесообразно из-за лишних расходов, да и ширина его ковша может быть больше требуемых размеров траншеи.
  • Дно готовой траншеи выравнивают и трамбуют. С полос полиэтилена или рубероида обустраивают гидроизоляцию. Листы должны покрывать все дно и стенки траншеи, чтобы цементное молочко не впитывалось в грунт. Если получаются стыки, то их укладывают внахлест 150 мм.
  • Сверху гидроизоляции насыпают 50 мм слой песка, проливают водой и трамбуют. Следующий слой засыпают щебнем толщиной 150 мм.
  • Вокруг траншеи собирают опалубок, а внутри на щебне обустраивают армирующую сетку. Ее вяжут из металлических прутов толщиной 8 мм.
  • Бетон заливают слоями, постоянно уплотняя во избежание образования воздушных карманов. Заливку надо делать за один день, чтобы избежать расслаивания основания. Раствор для последнего слоя делают немного реже. Он будет лучше растекаться при выравнивании горизонтальной поверхности ленты.
  • После трехнедельного созревания удаляют опалубок. За все это время за бетоном ухаживают, накрывая его полиэтиленом и периодически смачивая водой.

Дальнейшие работы с лентой производят только после полного набирания прочности бетоном, не раньше чем через месяц. Кирпичные столбы просто выкладывают на фундаменте.

Столбчатое основание

Столбчатый фундамент

Достоинство столбчатого фундамента заключается в менее трудоемкой кирпичной кладке.

Если в ленточном фундаменте опоры возводят непосредственно на нем, то столбчатое основание предусматривает выполнение кирпичной кладки вокруг забетонированной металлической оси.

Глубина закладки фундамента зависит от характеристик грунта, но в любом случае он должен быть ниже уровня промерзания грунта.

Еще один плюс столбчатого основания заключается в отсутствии необходимости рыть траншею по всему протяжению ограждения. Ямы выкапывают только под столбы.

Бетонные опорные подушки под металлические оси можно использовать заводские или сделать своими руками. Во втором случае понадобится выстраивать опалубок.

Его могут заменить куски ненужной асбестовой трубы, внутрь которой будет залит цементный раствор. Строительство столбчатого фундамента пошагово выглядит так:

  • По территории выполняют разметку, отмечая места расположения всех столбов. Буром высверливают ямы, трамбуют дно, насыпают песчаную подушку и после ее увлажнения вновь трамбуют.
  • Из бетонного раствора выливают опорную подушку. Ее высота составляет 150–200 мм. После застывания раствора на подушку устанавливают металлическую ось из трубы и формируют вокруг нее опалубок. Саму стойку надо выставить строго вертикально по отвесу, зафиксировав ее временными распорками.
  • Засыпку ям производят слоями, чередуя щебень или камни с бетонным раствором. Каждый слой тщательно трамбуют.
  • Примерно через неделю металлические оси найдут свое постоянное место и прочно закрепятся в застывшем бетоне. Теперь можно убрать временные распорки, внутрь опалубки уложить арматуру и залить цементным раствором.

Фундамент наберет свою прочность примерно через две недели, после чего можно приступать к кирпичной выкладке столбов.

Подводные камни начинающего строителя

С какими подводными камнями кладки кирпичных столбов своими руками можно столкнуться?

Начальная кладка самая важная. От того как будет положен первый ряд во многом зависит обустройство всей конструкции. Существует ряд правил и практических подсказок, о которых пойдёт речь ниже.

  1. Натянутый горизонтально на 2-3 мм шнур даст вам определённые преимущества и позволит получить в итоге ровный ряд.
  2. Второй момент – это горизонтальность и вертикальность кладки столбов. Во избежание кособокости столбов каждый уложенный кирпич следует проверять. Укладка выполняется строго по уровню. Кирпичи должны лежать точно под прямым углом друг к другу. Эта позиция актуальна для каждого ряда кладки.
  3. Ещё одна проблема – это эстетичность выполненного шва. Нужно убирать излишки раствора с прутьев до укладки, используя для этого сухую тряпку.
  4. Выполняя процесс укладки аккуратно можно избежать ещё одной проблемы. Речь идёт о кирпичах испачканных раствором. Нужно сразу при попадании раствора на кирпич удалить его. Если этого не сделать, то впоследствии пятно трудно убрать. Не ждите, когда пятно полностью засохнет.

Как правильно выполнить работы по закладке фундамента можно посмотреть здесь:

Воспользуйтесь советом и обратите внимание на наличие закладных при монтаже ворот, секций забора и так далее. В результате «временного отсутствия памяти» у вас получится красивый, но не функциональный столб, к которому невозможно, что-либо прикрепить!

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

  • Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
  • Пока ворота лежат на земле, к ним привариваются верхние половины петель.
  • Нижние части петель прихватывают к столбам в размеченных местах.
  • Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
  • Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
  • Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
  • Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно

Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Строим ворота: как установить столбы для ворот

Как установить столбы для ворот – гораздо более сложная задача, чем может показаться на первый взгляд.

Если для забора будет вполне достаточно, чтобы столбы просто стояли и не падали, то ворота – это механизм, для слаженной работы которого, потребуется соблюдать определённое положение обеих его створок.

Поэтому установка столбов для ворот является самой сложной и важной задачей при их строительстве

Требования к столбам

Ворота на столбах

По жёсткости к столбам все ворота можно разделить на группы:

  • Ворота, которые запираются на засов, электронный замок, ворота с тяжёлыми створками, ворота, которые могут подвергаться повреждениям от проезжающихся грузовиков.
  • Ворота, которые запираются на цепь или шлагбаум.

Изделия первого типа обычно ставят там, где требуется часто их открывать и закрывать – например, при въезде на крупную торговую базу. Обычно такой проезд имеет значительную ширину – около пяти метров.

А в некоторых случаях – и больше, для того чтобы могли спокойно разъехаться две машины, до восьми метров в ширину. Створки в этом случае могут весить от 500 кг до четырёх тонн.

Да, и в частном доме многие захотят иметь у себя ворота, которые закрываются на электронный замок – их можно будет открывать и закрывать, не выходя из машины или просто посмотреть из окна, кто приехал и открыть ему ворота, не выходя из дома.

Перед тем, как установить столбы для ворот, нужно знать, что к ним здесь предъявляются самые жёсткие требования. Они должны обеспечить надёжную работу механизма засова, стабильное положение обеих створок относительно друг друга.

Ворота, запирающиеся на цепь, не предъявляют каких-то особых требований к жёсткости столбов.

Цепь, хотя и не обеспечивает достаточно надёжной защиты от проникновения, всё-таки будет являться препятствием для проникновения воров.

Здесь будет достаточно обеспечить достаточную прочность столбов самих по себе – ведь при использовании ворот всё-таки не исключена вероятность, что их заденут прицепом при въезде.

Не лишним будет также обеспечить ремонтопригодность столбов. Шлагбаумы также не предъявляют каких-то особых требований к столбам. Исключение – электронные шлагбаумы с фиксацией балки при опускании на упоре.

В этом случае к столбам предъявляются те же требования, что и у ворот первого типа. Кроме того, они должны быть прочнее – шлагбаум при въезде проще не заметить в темноте, чем закрытые ворота. Недостаток ворот, запирающихся на цепь – открывать и закрывать их придётся вручную.

Материал для ворот

  • Однозначно самым лучшим материалом для столбов на сегодня является металлическая труба – круглая или квадратная. Она имеет не слишком большую массу, чтобы столб можно было поставить силами одного-двух человек без применения техники. Заливка бетона внутрь трубы или засыпка извести создаст электрохимический положительный потенциал на поверхности трубы и в несколько раз увеличит сопротивляемость ржавчине, кроме того, можно заказать изделия из оцинкованной трубы.
  • Второй вариант – это железобетонные столбы. Для тяжёлых ворот это не слишком хорошо – постоянные изгибающие, циклические нагрузки, вероятность случайного динамического удара бортом прицепа или колеса быстро приведут их в негодность. Железобетонные столбы гораздо больше подойдут для забора. Такой же недостаток имеют и кирпичные столбы – за исключением случаев, когда внутри находится металлический столб, и петли крепятся непосредственно к нему при помощи выносных анкеров, через толщу кладки.
  • Наконец, третий вариант – столбы из дерева. Деревянные исполины будут скорее экзотикой и применяются достаточно редко – из-за низкой сопротивляемости гниению и невысокой несущей способности.

Установка столбов для ворот, запирающихся на засов или тяжёлых ворот

Установить столбы для ворот, чтобы они не гуляли, можно только сделав надёжный фундамент и обеспечив их жёсткую связь между собой. Связь можно осуществить в двух точках – в нижней части въезда, на переезде через ворота и по верху столбов. Обычно их сваривают между собой в этих двух точках, проложив между ними две двутавровые балки.

Что собой представляют?

Заборы из кирпича могут выглядеть очень красиво. Но гладкий, внешне изящный столб плох тем, что к нему ничего нельзя прикрепить, а потому установка ворот непосредственно в кирпичный массив невозможна. Они попросту не удержатся и упадут. Именно поэтому в кирпичных столбах предусматриваются закладные, чтобы с их помощью можно было установить ворота.

Разновидностей подобных элементов немало. Но каждая из них решает строго определенную задачу. Надо сразу учесть, из какого материала планируется возводить секции самого забора. Если для него используется сплошная кирпичная кладка, то закладные элементы призваны только связать секции со столбами.

В этом случае нагрузка на конструкцию относительно невелика, поэтому выполнить поставленную задачу смогут даже петли, скрученные из проволоки диаметром 0.8 см. Их прокладывают через каждые 3 ряда (в четвертых по счету линиях кладки). Делается это с той стороны столба, куда предстоит прикреплять кирпичные секции. Подобное решение многократно оправдало себя в самых разных условиях. Но оно неприемлемо, если участки забора делаются из профильного металла, бруса и других материалов.

В этих случаях закладные должны выдержать повышенную нагрузку, ведь столбы уже не возьмут ее на себя. Потому приходится использовать пластины из стали. Эти конструкции приваривают на определенной высоте (в зависимости от проекта), но могут применяться и разборные соединения. Кирпич придется распиливать в определенном месте, чтобы туда проходила закладная.

Позднее на закладные путем сварки прикрепляют лаги. И вот эти лаги как раз позволяют смонтировать различные конструктивные элементы забора. Но даже когда закладные и лаги сделаны, закреплять секции немедленно не следует. Необходимо выждать время, чтобы столбы набрали определенную прочность и только потом приступать к окончательной сборке. Обычно приходится ждать 18-25 дней.

Подготовка и расчеты

Планируя построить столбы для забора из кирпича своими руками, надо иметь в виду, что простые с виду столбики имеют сложный внутренний каркас, обеспечивающий устойчивость и прочность всей конструкции ограды. Первым делом следует определить черты будущего строения и его габаритные размеры.

Выбирая стандартный размер интервала между столбами, равный 2 метрам, и полуторную кладку, можно представить, сколько кирпичей нужно для столба. Начальным этапом подготовки является разметка территории. Место расположения будущей изгороди очищается от растений для прокладки рва под фундамент. Учитывая расстояние между опорами, подсчитать объем материала несложно. Можно существенно сэкономить, если полнотелый кирпич положить в первые три ряда, а последующие оформить пустотелым.

Выбор кирпича: какой лучше

Каждый строитель стремится к тому, чтобы кирпичная кладка заборных столбов выглядела красиво, но и на практическую сторону следует обратить особое внимание. Как ограда будет выполнять свои функции, определяет материал

Например, если заборные столбы выложить из облицовочного кирпича, то через некоторое время он выкрашивается и теряет слои. Перечислим самые распространенные виды кирпича.

Сейчас популярен «рваный камень» под названием «Скала», который применяется, в том числе, для облицовки фасадов и оград. «Скала» обладает исключительными характеристиками и с успехом используется при постройке заборов.

Расчет размеров кирпичных столбов

Прежде, чем возводить кирпичные столбы для забора своими руками, надо точно определиться с их габаритами. Заложив в проекте высоту столба, равную 2 метрам, расчет его размера производится от стандартной толщины кирпича (0,065 метра). Считают количество рядов, которые предстоит уложить в одну опору: ее высоту (2 м) делят на толщину кирпича. Получается количество рядов (30,7), не считая толщину раствора. Количество кирпича зависит от методики, которой будет придерживаться каменщик. Ряд опоры, выложенный в полтора кирпича, состоит из четырех деталей, а в два – из шести. Полагая толщину швов 1 см, вычитают из полученного результата эту цифру:

  • 30 швов × 1 см = 0,3 м;
  • 2 м – 0,3 м = 1,7 м.

Цифру делят на толщину кирпича (1,7 м : 0,065 м) для получения всего материала – это реальный размер столба в 26 рядов. Умножив эту цифру на количество кирпичей в ряду, определяют число всех кирпичей. Способы кирпичной кладки важны и здесь. Кладка в 1,5 кирпича потребует 26 × 4 = 104 шт., а в два – 26 × 6=156 шт. К тому же следует всегда закладывать резерв на брак и бой материалов (5% – 5 кирпичей).

Ориентировочная стоимость

Взвесив все возможные затраты на постройку опор из кирпича для забора, определяется стоимость проекта. Сюда входят материалы, вспомогательные средства, инструменты и оплата труда наемной бригады. Если решено строить забор самостоятельно, то экономия может составить 35-40%. Общая цена ограждения с кирпичными столбами зависит от следующих статей:

  • количество материалов;
  • габариты ограждения (длина, высота опор);
  • форма опорных столбов;
  • способ кладки.

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Технология установки кирпичных столбиков и столбов

Технология установки кирпичных столбов — схема

Очень часто, выполняя строительные работы по возведению кирпичных колонн для забора, любителями и опытными строителями допускаются грубые ошибки. Они основаны на особой технологии возведения заборных конструкций.

Столбики для забора из кирпича подвергаются в основном боковым нагрузкам. Наибольшее значение для таких конструкций имеют переменные нагрузки, а не вертикальные

Поэтому более важно армирование столба по всей длине (особенно опор для ворот и калитки), чем перевязка кирпичей, которая обеспечивает равномерное распределение вертикальной нагрузки

Рассматривать способ укладки с точки зрения технологии строительства кирпичного забора не совсем верно. Необходимо, прежде всего, изучить кладку кирпичных сооружений, в соответствии с их назначением.

Существует два принципиально отличающихся друг от друга метода:

  1. Кладка столбиков под несущие (опорные) конструкции;
  2. Кладка заборных конструкций.

Первый метод применяют в том случае, если столб будет служить опорой, которая несет на себе основной вес конструкции. При сравнительно небольшой площади поверхности такой столбик, опираясь на фундамент, должен будет выдерживать огромные вертикальные нагрузки.

Технология установки столбов под несущие конструкции

Второй метод имеет специальное назначение. В основном это кирпичные столбики для различных секций в комбинированном типе забора, а также опора для ворот и калитки.

Визуально они абсолютно ничем не отличаются. Однако фундамент для них выполняется по-разному, а также есть конструкционные различия. Сама же технология выполнения кладки кирпича и ее схема будет одинаковой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Косметический ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
