Самодельная ручная бетономешалка из металлической бочки

Самый простой вариант – ручная бетономешалка из бочки

Для изготовления понадобятся

Стальная бочка объемом 100 или 200 литров, которую можно недорого купить или выменять на некоторое количество горячительных напитков на каком-нибудь складе или предприятии;
Уголок или профиль для станины

Опять же, если этого добра нет в вашем сарае – купите его на пункте сбора металлолома;Важно! Речь идет о минимизации затрат. Поэтому покупка нового материала не рассматривается.

Пара б/у подшипников

Где их найти – даже смешно рассказывать. Отличное решение – изношенные ступицы от классики ВАЗ;
Стальная труба для оси и рукоятки;
Болгарка, сварочный аппарат – это само собой разумеется.

В результате у вас должен получиться вот такой агрегат как на фото.

Технология изготовления

• В бочке вырезается прямоугольное отверстие. По стыку образуется щель. Следует изнутри отверстия наварить из уголка порог, который можно проложить резиной, для большей герметичности. Иначе вода просто будет вытекать наружу, нарушая пропорции смешивания;
• Крышка открывается наружу, надо позаботиться о мощных петлях и прочном запорном устройстве. Штатное заливное отверстие можно заварить, или оставить с крышкой. Она достаточно прочная;
• Изнутри желательно приварить пару-тройку лопастей для перемешивания. Подойдет любой листовой материал (сталь толщиной 2-3 мм);
• По центру боковин привариваются подшипники, прикручиваются ступицы или продевается (с обвариванием отверстий для герметичности) ось из стальной трубы;
• Конструкция крепится на станине, с одной стороны приваривается «Г» — образная рукоять, как на барабане колодца. Если сделать две рукояти, тогда крутить можно вдвоем.

Самый простой пример изготовления ручной бетономешалки для тех кто не нашел подходящего электродвигателя, а строить нужно. Смотрите видео и делайте такую же.

На этом постройка считается завершенной. Можно покрасить аппарат снаружи. Внутренние стенки красить бессмысленно, бетон обдерет любое покрытие при первом замесе. Технология настолько проста – что изготовить подобный агрегат можно за пару выходных.

Важно! Емкость агрегата с ручным приводом не должна превышать 100 л. Иначе усилий одного-двух человек может не хватить для качественного смешивания раствора.

Хорошей заготовкой для такой конструкции может послужить газовый баллон 80-90 литров.

Бадья

Для комбинированной или механической мешалки цилиндрическая бадья — это плохо. В ее углах раствор точно не перемешается так, как следует. Или придется вращать ее долго, расходуя силы или электроэнергию. Можно, правда, использовать гребенчатые миксеры, но тогда бадья должна быть не только горизонтальной, но еще и вращающейся.

Самую доступную бадью легко соорудить из обычной бочки, если ее скруглить до формы «яйца» или «груши» сваркой. А если порции раствора требуются небольшие, достаточно использовать 2 тазика (оцинкованных или эмалированных). А уж «на раз» можно взять и вообще пластмассовые тазы, скрепив из по ободу металлической лентой, стянутой на болт. У одного из таких тазиков вырезается днище, и импровизированная бетономешалка будет оснащена наклоняемой (исключительно наклоняемой) бадьей. Правда, боковой выгруз из нее уже невозможно выполнить, только верхний.

Совет: Горловину бадьи с верхним выгрузом нужно подкрепить поперечными планками крест-накрест.

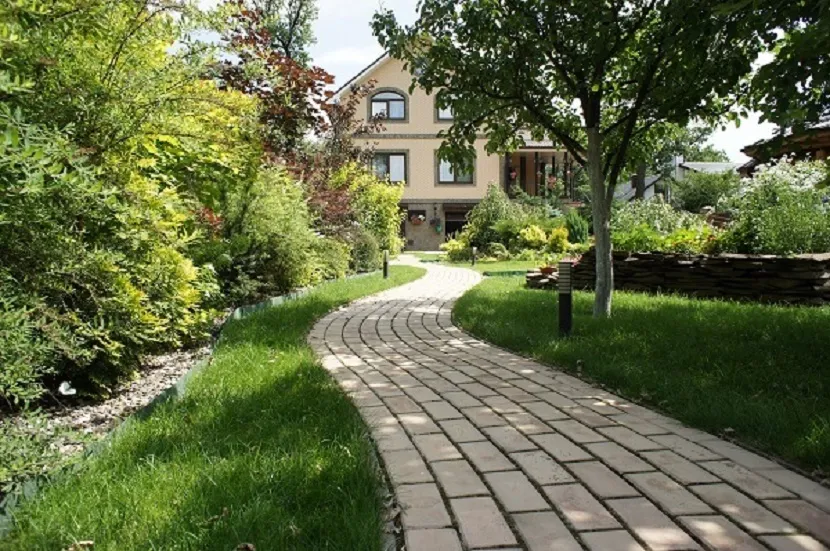

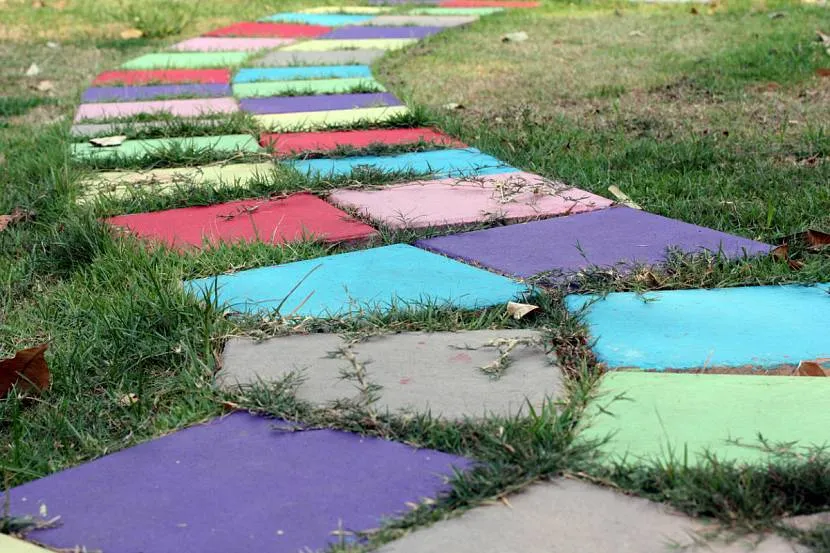

Особенности обустройства дорожек между грядками

Выбирая способ оформления междурядий, не следует уж полностью отождествлять их с дорожками, которые прокладываются по территории участка для постоянного передвижения, так как они имеют несколько другую схему своего структурного строения. Садовые дорожки обустраиваются как постоянный элемент участка, ну а междурядья же иногда вполне могут менять свое месторасположение.

По возможности покрытие проходов между грядками делают съемным – появляется возможность сменить планировку в случае необходимости

Поэтому рачительные огородники, берегущие каждый кусочек земли на своих сотках, предпочитают дорожки, которые при необходимости можно будет перенести на другое место, например, поменять их местами с грядками при разбивке огорода очередной весной.

Учитывая эти условия, можно предположить, что для огородных дорожек подойдет готовый покрывной материал, соответствующий всем вышеназванным критериям, или же продуманная схема обустройства такого междурядья, благодаря которой они будут соблюдены.

Принцип обустройства проходов между грядками довольно прост. Его можно разделить на несколько последовательных этапов:

• Первым шагом с поверхности междурядья тщательно удаляются сорняки и их корни.
• Далее, очищенный участок уплотняется и выравнивается.

Одно из самых простых, но довольно эффективных, хотя и недолговечных решений – проходы между грядками застилаются полиэтиленовой пленкой темного цвета

• Затем, на дорожку настилается материал, не пропускающий или хотя бы частично сдерживающий солнечные лучи.
• Сверху этого покрытия может укладываться один из сыпучих, плитных, рулонных или других строительных или подручных материалов.

Такой «лайт»-вариант дорожки всегда можно легко демонтировать и перенести на другой участок огорода.

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

• экономия денежных средств по сравнению с приобретением готового агрегата;
• повышенное качество подготавливаемой цементно-бетонной смеси;
• сокращенная продолжительность смешивания ингредиентов бетонного раствора;
• удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
• возможность изготовления смесительного устройства с ручным приводом;
• широкий выбор материалов и емкостей для самостоятельного изготовления.

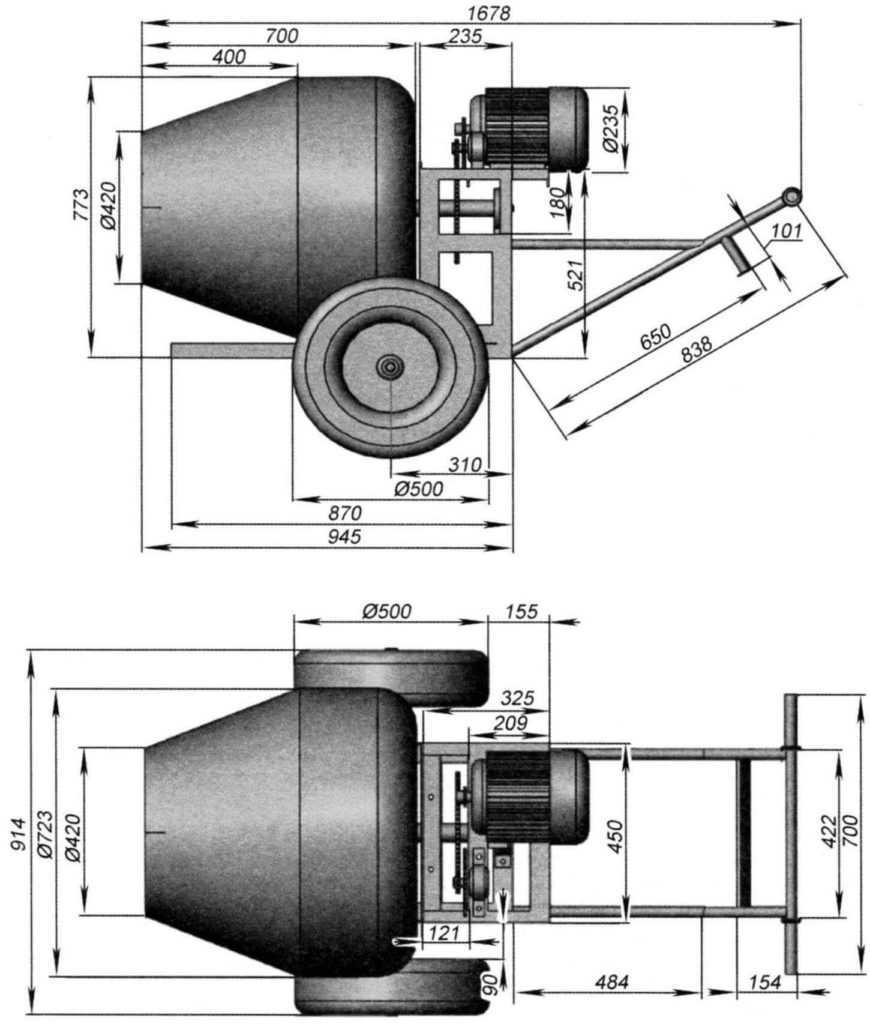

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

• сложность изготовления в бытовых условиях без профессиональной подготовки;
• необходимость подгонки узлов и элементов для обеспечения безотказной работы;
• разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Простейшие варианты

Простейшая ручная бетономешалка основана на гравитационном или принудительном принципе работы. Первый агрегат подходит для изготовления небольших объемов раствора для стяжки, но такого количества вполне будет достаточно для заливки фундамента под хозпостройку. Второй вариант годится для приготовления раствора или бетона при капитальном строительстве.

Для начала нужно рассмотреть варианты, из каких подручных материалов можно сделать ручную бетономешалку.

Из молочной фляги

Самодельную бетономешалку можно изготовить из обычной молочной фляги. Кроме данной емкости понадобятся обрезки металлических труб. Изготовление агрегата займет пару часов:

• Изготавливают станину из труб, используя сварку.
• Ручку выгибают также из круглой трубы.
• К верхней части рамы бетономешалки приваривают две муфты (например, водопроводные).
• Сквозь отверстия во фляге пропускают трубу-ручку, на которой она будет вращаться. К стенкам корпуса рукоять присоединяют с помощью холодной сварки или к ней приваривают металлические пластины, которые нужно приклепать к фляге.
• С обоих сторон от муфты к ручке приваривают гайки, чтобы она прочно зафиксировалась.

На этом ручная бетономешалка считается готовой. Еще один вариант простейшего бетоносмесителя можно изготовить из металлической бочки.

Из металлической бочки

Перед изготовлением агрегата рекомендуется составить чертеж самодельной бетономешалки – это поможет рассчитать правильный угол наклона емкости, да и наглядное представление конструкции не помешает.

Для замешивания оптимального количества бетона за один раз, можно изготовить бетоносмеситель из 200-литровой бочки. Процесс изготовления выглядит следующим образом:

• Изготавливают раму, в верхней части которой устанавливают подшипники с продетой в них ручкой.
• Нужна бочка с толстыми стенками и крышкой. Если крышки нет, ее необходимо приварить. К ней и днищу прикрепляют фланцы с подшипниками.
• Сбоку бочки, ближе к торцевой части, вырезают люк для засыпки компонентов бетонной смеси. Самой удачной конфигурацией люка считается та, которая используется на молочной фляге.
• Внутри изготовленной бетономешалки из бочки своими руками, должны находиться лопасти для перемешивания компонентов раствора. Их приваривают к стенкам под углом 30- 40 градусов. Такое значение угла поможет «выталкивать» содержимое емкости наружу. Однако, существует мнение, что лопасти могут задерживать компоненты внутри, поэтому можно обойтись без них.

Самодельная бетономешалка из бочки способна прослужить несколько лет, помогая замешивать качественный раствор.

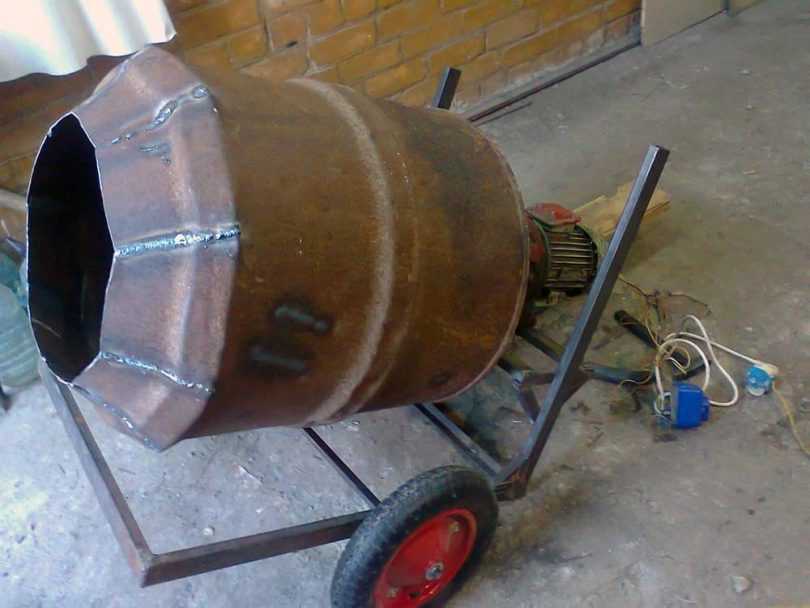

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
Знать, как сделать бетономешалку своими руками – еще половина дела

Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов)

Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Советы по эксплуатации

Функционально «малые формы» бетономешалок ничем не отличаются от серьезных промышленных моделей. Но чтобы эксплуатация самодельных устройств была производительной и удобной, нужно соблюдать ряд правил

Кроме того, особое внимание стоит уделить выполнению требований техники безопасности

Правила работы на ручной бетономешалке:

Перед работой необходимо проверить изоляцию кабелей и контактов

Уделить внимание наличию заземления. Поскольку бетономешалка вибрирует, то перед эксплуатацией нужно подтянуть винтовые соединения

Если устройство передвижное, то необходимо поставить упоры под колеса. Работающий агрегат должен быть всегда в пределах видимости

Нельзя разрешать подходить к нему посторонним, особенно детям. Категорически запрещено проверять качество смеси при работающем двигателе. Палка или лопата, помещенная в это время в барабан, может сломаться и нанести серьезную травму работнику. Если бочка долго не используется, то её рекомендуется смазать старым раствором. Тогда она сохранится гораздо дольше.

Таким образом, можно изготовить несколько вариантов бетономешалок своими руками

Важно соблюдать необходимые правила техники безопасности, и тогда рабочий процесс принесет отличные результаты

https://youtube.com/watch?v=-LXMVuKFucs

Ручные и электрические модели

Когда на стройплощадке находятся 2-3 сильных человека, то возможно остановиться на ручном изделии. Компоненты смеси погружаются вместе или по очереди.

Один минус конструкции с двигающейся бочкой, а не с двигающимся в серёдке валом – это невозможность доливать воду во время смешивания.

• Бочку потребуется остановить, открыть люк и добавить воду. Люк завинчивается и перемешивание смеси продолжается.
• Бетономешалки работающие от электричества дают возможность смешивать немалые объёмы раствора за короткое время.
• Рабочий процесс вполне может контролировать один человек.

Нужно учесть, что двигатели большой мощности нуждаются в трёхфазной линии, поэтому при подборе вместимости бака нужно заблаговременно рассчитать мощность мотора. Если на участок заведена линия на 220 вольт, тогда не получится создавать тяжёлые растворы.

Бетономешалка из бочки

Можно самостоятельно сделать бетономешалку комбинированного типа в гараже или во дворике дома. Устройство может быть как ручного типа, так и с электрическим приводом. Для изготовления бетономешалки нужны болгарка и сварочный аппарат.

Для сборки нужно иметь под рукой:

• Стандартную двухсотлитровую металлическую бочку или аналогичную ёмкость.
• Прочную трубу диаметром в тридцать два миллиметра. Нужны две детали по двадцать сантиметров. Это втулки для вала.
• Трубу длиной полтора метра и диаметром три сантиметра. Это будущая ось бетономешалки, и она должна входить во втулки.
• Два швеллера длиной по одному метру и несколько труб по пятьдесят сантиметров каждая. Сваренные вместе, они создадут прочную основу для всего устройства.
• Большой руль от машины. Чем больше его диаметр, тем легче вращать барабан бетономешалки.
• Металлический квадратный лист, который выполнит роль лопастей внутри бочки.
• Две петли для крышки барабана и защелку, чтобы закрывать его.

Снизу и сверху бочки просверливаются два отверстия, и бочка вдоль своей оси сажается на ось. Ось надежно сваривается с поверхностью бака.

В центральной части тары по длинному краю вырезается прямоугольник с размерами девяносто на тридцать сантиметров. Это прорезь для возможности засыпки сухого раствора. Если прямоугольник будет очень большим, то конструкция будет непрочной. Если слишком маленьким, то это создаст неудобства в работе.

Металлический квадрат сваривают внутри бака, одной стороной прикрепляют к оси, а второй — к поверхности бочки. Достаточно нескольких лопастей — и хорошее перемешивание гарантировано.

К вырезанному прямоугольнику прикрепляют две петли, а затем весь узел приваривается или прикручивается к краю прорези на бочке. К полученному люку присоединяют защелку так, чтобы во время вращения фиксатор не раскрылся.

После этого изготавливается станина из длинных швеллеров и труб. К верхним краям труб привариваются втулки для оси бетономешалки. Ось вставляют внутрь втулок и закрепляют стопорные кольца. Ими могут быть металлические толстые шайбы.

С одной стороны оси прикрепляется руль для вращения барабана.

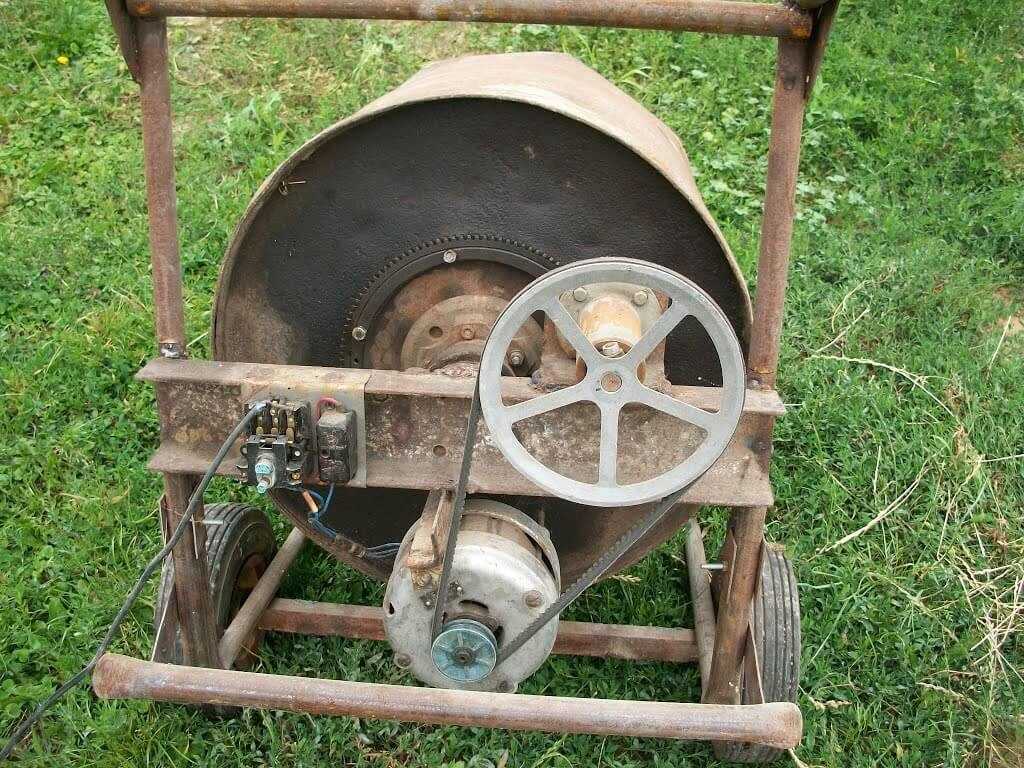

С другого края можно подсоединить мотор с передаточным приводом для автоматизации вращения. Мотор может быть от машины или мотороллера. Считается, что лучшим вариантом является электродвигатель от стиральной машины. Передаточное отношение должно быть один к восьми. Маховик от стиральной машины можно использовать вместо руля.

Бетономешалка из бочки на 200 литров

Самый простой вариант бетономешалки и бочки на 200 литров выглядит, таким образом:

• Из металлического уголка или профильной трубы собирается рама, на которую крепятся подвижные ролики, двигатель, и 200 литровая бочка;
• К днищу бочки приваривается старый автомобильный диск, который подсоединяется через редуктор или напрямую к шкиву двигателя ремнём, для передачи крутящего момента;
• Сбоку конструкции монтируются элементы управления бетономешалкой.

Ручной вариант бетономешалки выглядит примерно, таким же образом, только вместо электрического двигателя, для вращения бочки используется длинная металлическая рукоятка.

Различия бетономешалок по типу действия

Разузнав о механизме работы бетономешалок и их параметрах – получится верно выбрать нужную конструкцию для отдельной стройки. Можно не затруднять себе работу, если получится применить простое механическое устройство.

• Механические модели. Приводятся в движение ручным приводом. Когда необходимо замесить большое количество бетона, то вращать ручку понадобится вдвоём;
• Электрические варианты. Работают от электросети, а подключение мотора потребует хорошей осведомлённости в автомеханике.

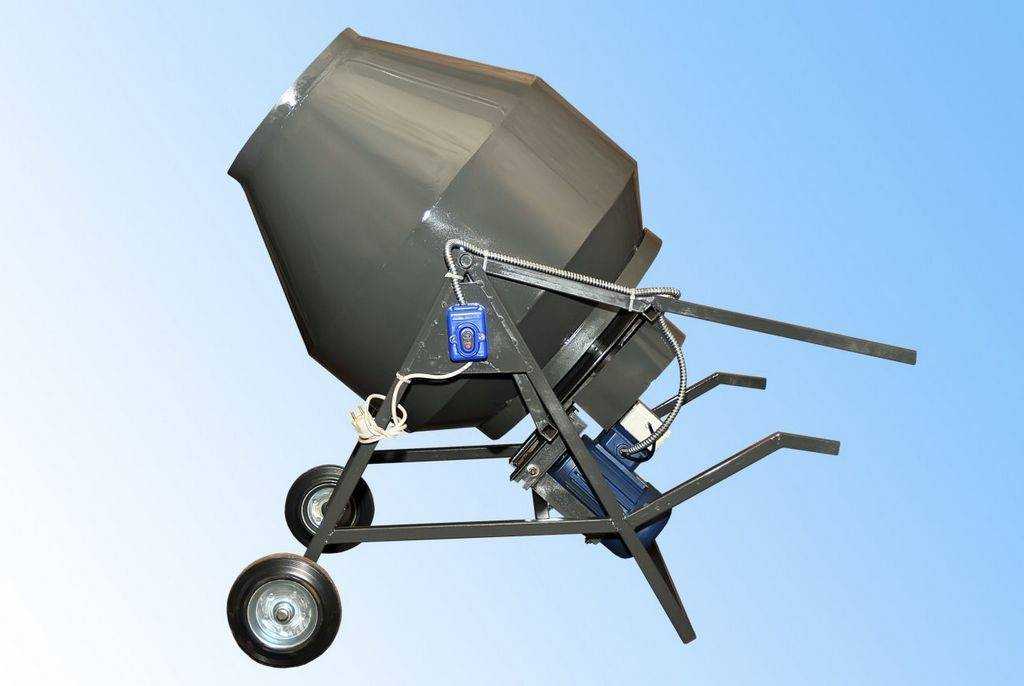

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Как сделать люк для бетономешалки: нюансы конструкции

Когда вы вырежете загрузочное отверстие в бочке, у вас получится люк и дверца, которую нужно закрепить так, чтобы было удобно её закрывать и выгружать раствор.

ФОТО: YouTube.comДля того чтобы без потерь загружать материалы и выгружать раствор в приготовленную ёмкость, по желобу, вокруг загрузочного люка, нужно сделать металлический коробФОТО: YouTube.comЧтобы крышка люка не проваливалась в бочку, по краю нужно приварить две металлические полосы шириной 2–3 сантиметраФОТО: YouTube.comПрочная и герметичная фиксация крышки люка гарантирована за счёт приваренных с четырёх сторон труб. Через них после загрузки материалов раствора ввинчиваются фиксирующие болты

Вибрационное замешивание

В этом случае бадья с компонентами будущего раствора остается неподвижной, а миксер в ней создает периодическое сжатие — волны, которые отлично перемешивают и уплотняют составляющие смеси. Единственный минус метода — серьезные энергозатраты. Зато качество готового бетона отличное, без претензий. Поэтому именно такое замешивание применяют на самых серьезных и ответственных стройках. А чтобы сэкономить на электроэнергии, предварительно замешанный раствор до готовности доводят вибраторами уже в опалубках. Кстати, небольшую вибрационную бетономешалку для малого строительства можно изготовить своими руками.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

сhichicПользователь FORUMHOUSE

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.

1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.

1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.

1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито. Для удобства работы к ситу привинчиваете ручки. Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!

В «груше» остаётся просеянный песок и каменная пыль.

Готовая продукция.

сhichicПользователь FORUMHOUSE

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

Пользователь рекомендует:

Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.

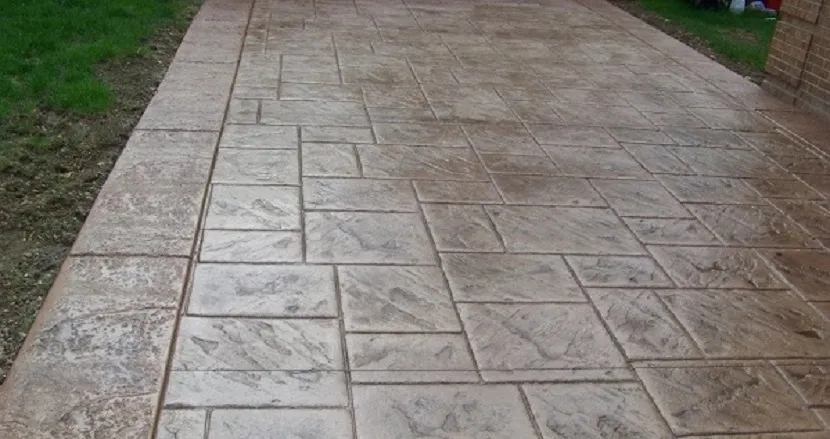

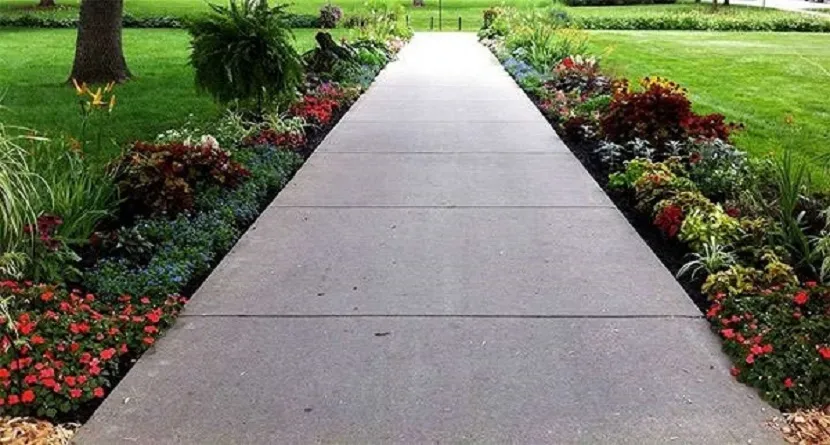

Как делать дорожку из бетона с помощью формы: пошаговая инструкция

Сначала надо выбрать место для дорожки из формы на даче своими руками, сделать проект, произвести расчеты, запастись стройматериалами и инструментами. А позже на основании этого можно будет просчитать ширину и форму дорожки.

Понадобится простой бумажный лист, на котором можно сделать план. Укажите месторасположение строений, важных областей. Соедините их линиями, которые будут осями для тропинок. Лучше делать дорожки немножко изогнутыми – так вы сможете сделать свой участок более оригинальным.

Из инструментов вам потребуется молоток, мешалка для бетона, лопаты, шпатели и так далее. Также стоит подготовить цементный раствор, песок, щебенку, смесь для влагоизоляции, компоненты для опалубочной конструкции.

Формирование плана работ – важнейший этап любого строительства. Перед возведением садовой дорожки своими руками при помощи формы, необходимо все распланировать и подсчитать количество стройматериалов. Подробнее о выборе слоя раствора в зависимости от почвы:

• для глинистой 4–6 сантиметров;
• для песчаной, легкой суглинистой 8–10 сантиметров;
• для болотистой потребуется подушка из гравия толщиной в 5 сантиметров.

Не обойтись и без обустройства песчаной подушки. Ее толщина должна быть примерно 12–15 сантиметров. С расчетом пропорций также все просто. Например, вы делаете тропинку шириной (Ш) 1 метр, длиной (Д) 10 метров, толщиной (Т) 10 сантиметров, нижний слой песка (П) – 10 сантиметров. Перед созданием песчаной подушкой, необходимо узнать, сколько потребуется искусственного материала.

Используйте формулу ШхДхП – получится 1 м. В результате потребуется 2200–2400 кг песка для подстилающих заливочных работ. Бетонную смесь приготовьте из расчета три части песка плюс одна часть щебенки, цемента, воды. Состав можно выбрать другой. Рассчитайте, сколько потребуется бетона: ШхДхТ. Получится 1 м, ведь примерно вес кубического метра бетонного раствора составляет 2800 кг, поделите эту цифру на пять частей. Получится 560 кг. Может у вас и не выйдет узнать точные данные, но вы сможете понять, сколько примерно вам нужно подготовить стройматериалов.

Разметка дорожки

После завершения подготовки, нужно выделить территорию для покрытия. Точки выделите колышками из дерева. Их нужно вколотить на идентичном расстоянии, между ними натяните бечевку. Чем больше изгибов у покрытия, тем больше колышков.

Потом потребуется нанести разметку будущей дорожки из формы на даче своими руками и подготовить грунт. Далее, надо перейти к устранению верхушки грунта. Уберите все, вплоть до корней. Представьте, что слой «подушки» 10 см, цементного состава тоже 10 см. После этого от 20 сантиметров отнимите 3 сантиметра. Получится, что необходимо расчистить грунт на 17 сантиметров.

Подготовка основания

Необходимо, чтобы основание было ровным, без серьезных перепадов высот. Основа, геотекстиль (дорнит), потом щебенка, сверху – слой песка 5 сантиметров. Все хорошо утрамбуйте и лишь после этого залейте плитку. Однако учтите, что многое будет зависеть от типа грунта.

Приготовление раствора для заливки форм

Для формирования бетонной смеси потребуется: цементный состав (минимум марка М400), песок, щебенка (фракция 5-20), пластификатор.
Бетонный раствор готовят из цемента, песка и щебенки (фракция 5-20) в соотношении 1:2:3 по объему с добавкой пластификатора (1 литр на 1 кубический метр раствора). Также стоит добавить волокна фибры (600 г на 1 куб. м).

Технология укладки бетона

Пришло время залить смесь в трафарет. Так как плиточный материал отливается по месту, формы выложите прямо на подготовленную основу – подушку из геотекстиля, песка и гравия. Форма для садовой дорожки своими руками должна быть смазана, чтобы в будущем ее проще было вытащить.

При заливке бетонного раствора в пластиковые трафареты для дорожки нужно сделать поверхность ровной, без дефектов, можно использовать для этой задачи гладилку. Утрамбовать раствор в форме лучше вручную или посредством вибратора для бетонной смеси.

После того, как бетон схватится, формы можно убрать – через несколько часов после заливки или через сутки. Чтобы повысить твердость и прочность бетона, а также защитить его от попадания воды, сняв трафарет, прибегают к процедуре железнения.

Засыпание швов

Когда бетонный раствор набрал прочность, останется заделать швы между компонентами садовой тропинки. Можно засыпать в швы гарцовку, сухую смесь ЦПС/ПЦС.

Любой дачник сможет сделать дорожки в саду своими руками из цемента по трафарету, если он будет выполнять все по инструкции, не торопясь, поэтому и вам не будет сложно справиться с задачей. Если вы не хотите тратить время на работу, вы можете нанять специалистов, которые все сделают за вас.

№7. Как подготовить грунт?

На данном этапе начинают выбирать верхний слой почвы в местах расположения тропки. Удаляют землю вместе с мелкими корнями, которые могут начать перегнивать, образовывать пустоты, в которых может скапливаться вода, а при ее замерзании и увеличении объема будет осуществляться дополнительное давление на дорожку.

Если слой «подушки» из песка будет 10 см, и бетона – 10 см, то при учете, что лучше, чтобы дорожка на 3-5 см возвышалась над уровнем грунта, нужно будет выбрать 10см+10см-3см = 17 см почвы. Если необходим дренажный слой гравия, то добавить к полученному значению нужно еще 5-10 см. Выбирается слой почвы при помощи лопаты.

Виды бетонного материала для создания тропинок

Под бетоном подразумевается искусственный камень, который можно купить или сделать своими руками. Второй вариант выглядит менее затратным с финансовой точки зрения (составляющие стоят значительно меньше готовых деталей кладки).

Готовая плитка

Привычная вам плитка тоже относится к разновидностям бетонных дорожек, так как заливается из цементно-песчаной смеси. Изготавливается в различных вариантах:

В виде брусчатки.

• Фигурной или мозаичной детали.
• Фактурной, с поверхностью украшенной узором.
• Имитирующей древесину или натуральный камень.

Садовая дорожка из бетонной плиткиИсточник ibrus.ru/

Заливка в формы

Имитация натурального камня или кладки из брусчатки достигается заливкой бетона в пластиковые формы, приобрести которые можно в любом строительном магазине. С их помощью, включив фантазию, вы воплотите в реальность самые необычные рисунки и формы укладки. Другой вариант – использование форм-опалубок, сделанных своими руками. Рейки, соединённые между собой в нужном вам порядке, позволят достичь желаемого результата в минимальные сроки.

Дорожки между грядкамиИсточник build-tips.com/

Заливка монолита

Монолитная лента имеет свои достоинства и недостатки. От дорожки из плитки её отличает более сложная процедура изготовления. Для того чтобы не допустить появления трещин в первые морозы, подготовьте капитальное основание:

• Хорошо утрамбованная песчано-гравийная подушка.
• Минимальный 20-сантиметровый слой бетона маркой не менее М200 с добавлением армирующей сетки.

Даже выполнение всех условий не даёт 100 % гарантии прочности, так как всё будет зависеть от величины зимнего движения (пучения) грунта.

Дорожки из шлифованного бетонаИсточник stroypodskazka.com

Штампованный бетон

Такой вариант делается на свежезалитой поверхности монолитной бетонной дорожки. Применив специальную форму-штамп, вы достигнете красивого результата. Принцип заключается в отпечатывании фактуры в незатвердевшем бетоне. После удаления форм останется незамысловатый рисунок.

Дорожки из печатного бетонаИсточник www.pinterest.com

Цветной бетон

Придание оригинальной расцветки достигается путём добавления колера в раствор на этапе его замешивания. Преимуществом такого смешивания будет стойкость к выгоранию на солнце и стиранию в ходе эксплуатации.

Комбинируйте цвета по своему усмотрению, используйте для изготовления монолита или заливки плитки, как показано на фото. Вариантов много.

Разноцветная плиткаИсточник m.yandex.kz/

Формы для дорожек или полная замена полотна

Для формирования или реставрации тропинок очень удобно использовать специальные формы, которых сегодня в продаже предостаточно. Размеры, рисунок, рельеф и прочие параметры всегда можно выбрать на собственное усмотрение, и далее построить дорожки по упрощенной схеме.

Как в укладке новых, так и в реставрации старых дорожек используется одна технология. Вы делаете разметку, готовите поверхность, устраиваете просыпку и готовите цементно-песчаный раствор для заливки. Только теперь вам не нужно думать об опалубке и стараться нарисовать форму самостоятельно, она уже полностью готова. Устанавливаете форму в начале будущей тропки, проливаете раствором, даете немного подсохнуть раствору, снимаете форму и продолжаете производство.

Как сделать простую ручную самодельную бетономешалку?

Схема работы ее понятна из рис. 1. В этой конструкции можно замешать любой, даже «сухой» раствор. Ее может сделать любой человек, который имеет опыт использования простых инструментов. Она собирается за 2-3 часа. Вот руководство по изготовлению такого агрегата:

1. Берется старый молочный бидон или выварка.
2. Если в нем есть трещина или свищ, то их устраняют электрической сваркой.
3. Обрезок трубы продевают в ручку крышки сосуда и веревкой плотно привязывают к ручкам бидона. Можно применить и резиновый жгут.
4. Для закрепления сосуда на оси его к ней приваривают. Если он из алюминия, то надо сделать держащие элементы. Для них используют полоски металла толщиной 7 мм. К ним сосуд присоединяют винтами.
5. В станине надо вырезать отверстия по форме латинской буквы «U».
6. Ось укладывают в них.

Схема самодельной гравитационной бетономешалки.

Если использована бочка, то можно сделать горизонтальный агрегат. Для этого в ее боковой части делают люк для заливки смеси, а сам сосуд укрепляют прямо на оси. Агрегат устанавливают на ножки из стальных труб.

Такая конструкция будет вращаться медленно, но бетон будет хорошо замешан. Единственный недостаток, который имеет такая самодельная бетономешалка, это время перемешивания раствора, от 4 до 20 минут. По сравнению с применением лопаты, эта конструкция имеет в 4 раза большую производительность. Вращать ось вручную немного утомительно, поэтому можно присоединить через редуктор или ременную передачу электродвигатель. Мощность его должна быть 2,5 кВт при объеме сосуда в 50 литров.
