Стропильная система ломаной крыши

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

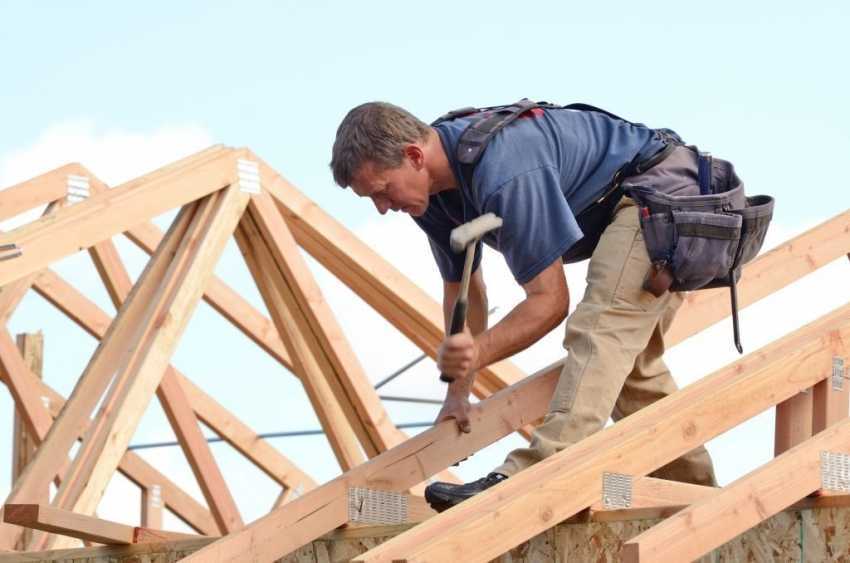

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

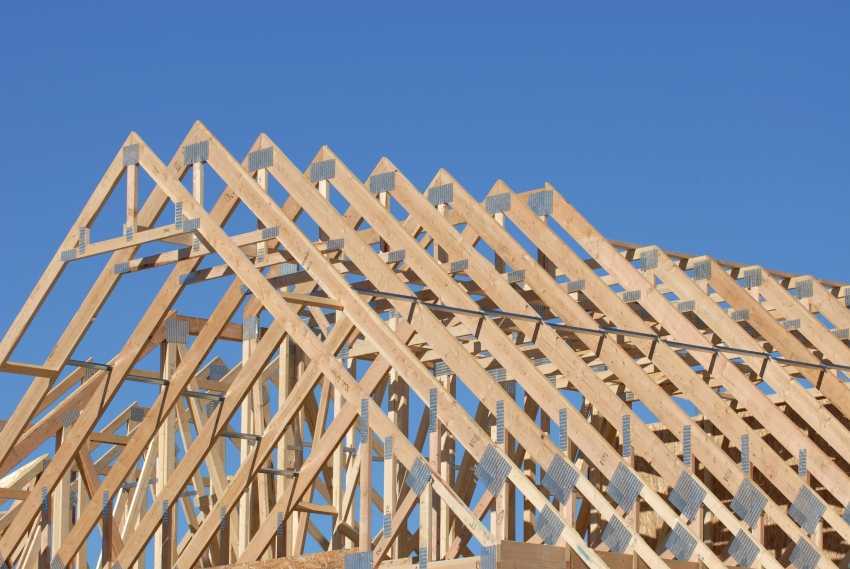

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

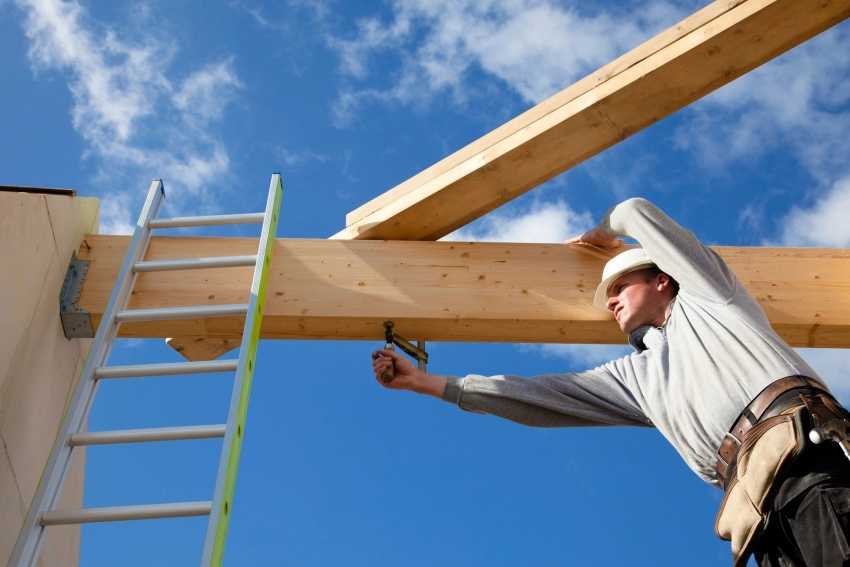

При укладке балок важно соблюсти горизонтальный уровень. Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню

Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Двухскатная крыша с ломаным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломаной крыши, как выполняется расчет, в чем преимущества, а также особенности монтажа.

В классическом понимании — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

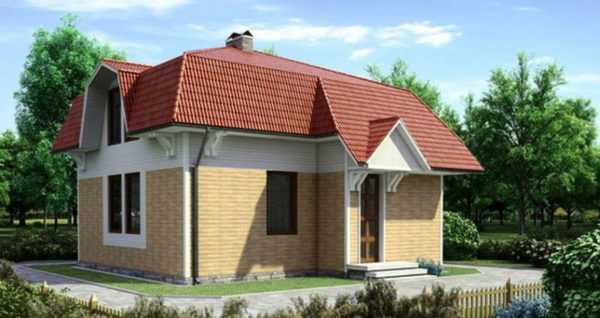

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Проекты домов с ломаной крышей Мнения по поводу сложности конструкции мансардной крыши расходятся. Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простого двухскатного варианта. Решив закончить возведение дома созданием мансардной конструкции, можно уверенно говорить о следующих выгодах:

1. В доме появится еще один этаж с жилыми комнатами
2. Крыша практически не будет подвергаться снеговой нагрузке в зимний период
3. Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм
4. Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
5. Практически нет ограничений при выборе кровельных материалов.

Таким образом, выгода ломаной крыши при строительстве дома очевидна, и для этого стоит потратить немого больше времени для ее возведения.

Дом с ломаной крышей не только добавляет еще один этаж, но позволяет реализовать интересные дизайнерские решения

Особенность конструкции и материалы ↑

Итак, в конструкции дома предусмотрена мансарда и дополнительный этаж. Это значит, что в проекте должна быть ломаная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:

1. Ширина постройки не должна быть более 6 метров.
2. Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
3. Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно. При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом

При правильном выборе геометрических параметров мансарда получится просторной и уютной

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен. Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Возведение ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование высококачественных материалов. При этом модульная схема монтажа позволяет произвести все работы, не прибегая к строительной технике.

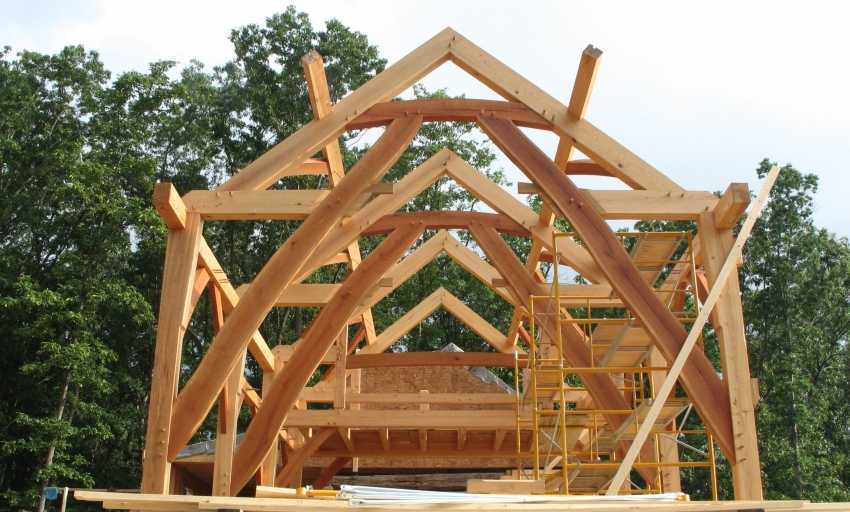

Для стропильной системы ломаной крыши обычно применяется древесина

Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

• Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ
• Количество дефектов – минимально
• Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

• Обрезной доски – для обрешетки
• Фанеры – для соединения стропил
• Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа
• Гидроизоляции и утеплителя – для формирования «кровельного пирога»
• Кровельного материала
• Инструментов столярного и плотницкого назначения.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технология устройства кровли

Процесс устройства стропильной системы разделим на три этапа:

Основные этапы монтажа стропильной системы

Далее пошагово рассмотрим устройство от начала и до конца.

Подготовка материалов

Чтобы обеспечить большой изгибающий момент стропильной системы, для ее устройства понадобятся следующие материалы:

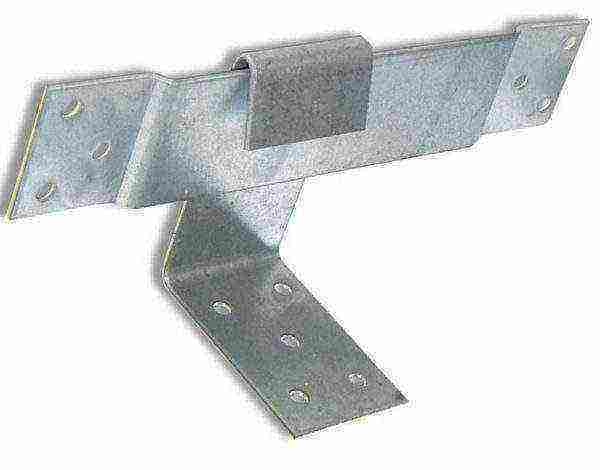

Крепежный элемент типа «ползун», который состоит из скользящей опоры и петли;

Крепеж типа «ползун» обеспечит скользящее крепление стропил

• Болты и стальные пластины для обустройства верхнего узла стропил;
• Брус 100х100 мм для мауэрлата;
• Анкера для крепления мауэрлата;
• Рубероид;
• Антисептик для дерева.

После подготовки материалов можно приступать к работе.

Подготовка конструкции к установке стропил

Подготовка конструкции своими руками к установке стропил осуществляется следующим образом:

Иллюстрации	Действия
Гидроизоляция. На стены обязательно нужно постелить слой рубероида. Для этого вначале обработайте поверхность стен битумной мастикой, после чего, не дожидаясь ее застывания, уложите полоску рубероида. Такая мера предотвратит проникновение влаги из стен в деревянную конструкцию.
Монтаж мауэралата: Уложите на две стены, на которые будут опираться стропила, брус 100х100 мм. Если Фронтон будет каркасным, брус укладывается по периметру, т.е. на все четыре стены ; Чтобы закрепить мауэрлат на стенах, просверлите отверстия с шагом 40-50 сантиметров по диаметру анкеров; Вставьте в отверстия анкера и затяните их, чтобы зафиксировать мауэрлат.
Установка конькового прогона. Процесс монтажа балки зависит от типа фронтона: Если фронтон каркасный, по центру торцовых стен на мауэрлат устанавливаются стойки и фиксируются стальными уголками и шурупами. Далее между стойками крепится коньковый прогон при помощи шурупов или гвоздей; Если фронтон кирпичный, в нем обычно делается специальный выступ, на которую ложится балка, как показано на схеме. Для фиксации балки используются стальные уголки и анкера. Место примыкания бруска к фронтону обязательно гидроизолируйте. Для этого брус можно обмотать рубероидом.

Теперь конструкция готова к укладке стропильных ног.

На схеме — устройство безраспорной стропильной системы

Монтаж стропильных ног

Теперь можно приступать к самой ответственной части работы — монтажу стропильных ног. Эта операция осуществляется так:

Иллюстрации	Действия
Монтаж верхнего узла. Устройство конькового узла осуществляется в такой последовательности: Крепление стропильных ног друг к другу осуществляется металлическими пластинами, поэтому начните работу с крепления пластин к верхнему краю стропил; Чтобы предотвратить смещение стропильной фермы вдоль оси конькового прогона, сделайте в последнем пазы под стропильные ноги; Соедините две ответные стропильные ноги одним болтом. В результате стропила смогут свободно вращаться вокруг оси болта.Учтите, что все болты должны располагаться на одной линии, параллельной коньковому прогону, для формирования ровного конька.
Монтаж нижнего узла: Нижняя часть стропильной ноги крепится к мауэрлату следующим образом: Закрепите возле стропила пластину ползуна; К самой стропильной ноге прикрепите петлю так, чтобы пластина ползуна оказалась внутри нее; Чтобы стропильная нога не сместилась вдоль оси мауэрлата с двух ее сторон закрепите стальной уголок, зафиксировав его на мауэрлате.По такому принципу закрепите все стропильные ноги.

Надо сказать, что верхнюю часть стропил иногда крепят жестко. Для этого между стропильными ногами над коньковым прогоном и под ним устанавливают затяжки, обеспечивающие жесткое защемление балки.

На схеме — жесткое крепление стропил в верхнем узле

Подобный монтаж рекомендуется выполнять в регионах с повышенным уровнем выпадения осадков, т.е. когда снеговая нагрузка на кровлю высокая.

Существует также вариант системы, при которой нижняя часть стропил фиксируется жестко, а верхняя свободно перемещается поперек оси конькового прогона. Но, в этом случае коньковый узел получается нестабильным, что имеет свои минусы. Поэтому выше мы рассмотрели самый оптимальный вариант безраспорной конструкции стропильной системы.

Гидроизоляция и обрешетка крыши осуществляется по стандартной схеме

После монтажа конструкции нужно выполнить гидроизоляцию, набить обрешетку и уложить кровельное покрытие. Эта работа осуществляется так же, как и при монтаже любой кровли. Подробно ознакомиться с ней вы можете из других статей на нашем портале.

Кровельное покрытие

Выбор типа кровли происходит на основании экономических и индивидуальных (эстетических) соображений, а также зависит от угла ската крыши. Например, для мягких кровель не гарантируется устойчивость при уклонах свыше 45°.

На сегодняшний день на рынке строительных материалов наиболее распространенными являются:

• керамическая черепица;
• металлическая черепица;
• профнастил;
• битумный шифер (ондулин);
• фальцевые листы;
• рулонная битумная кровля.

Методы монтажа различаются в зависимости от выбранного материала, однако практически во всех случаях укладка кровли происходит от карниза к коньку, чтобы обеспечить достаточный нахлест и защиту от затекания осадков. Также используемый крепеж обязательно должен быть сделан из оцинкованных или нержавеющих материалов и оснащен эластичной уплотняющей шайбой.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

https://youtube.com/watch?v=eo_AenJ19zE

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).
