Чем и как крепить брус (лаги) к бетонному основанию

Обвязка швеллером или профтрубой

Швеллер и профтруба для обвязывания свай фундамента

Швеллер – это металлическая жесткая балка большой толщины, имеет свои ребра жесткости, к которым методом сварки присоединяют арматуру или верхушку сваи.

Профилированная труба стоит дешевле, масса у нее меньше, но и прочностью она не отличается, принцип соединения аналогичен швеллеру. Оптимальный метод соединения – это накладка двух балок одна на другую или внахлест. Особенности:

1. Недопустимо использование отдельных балок на разных сваях, это должна быть монолитная конструкция.
2. Если фундамент достаточно большой, то для установки и фиксирования швеллера придется использовать подъемный кран, поэтому такой метод обвязки используется при возведении складских и промышленных зданий.
3. Для обеспечения большей прочности рекомендуется применять не только сварку, но и болтовое соединение, места стыков покрывать антикоррозийными красками и проверять ультразвуком.
4. Швеллеры – это тяжелые несущие конструкции, поэтому такие ростверки в частном строительстве не используются.

В качестве несущей конструкции используют швеллер шириной до 160 мм, но, если свая имеет внешний диаметр 108 мм, то тут рекомендован швеллер шириной 140 мм.

Сначала делают укрепление продольными балками, так сваи соединяют между собой и создают искусственный горизонтальный щит. Затем на вершину сваи устанавливают швеллер, который соединяют сваркой со сваей и дополнительно уголками с промежуточными балками.

Такая конструкция не влияет на прочность фундамента, ведь ослабленный сваркой металл швеллера имеет надежную опору в виде винтовой металлической сваи, а балки обеспечивают равномерное распределение нагрузок.

Как класть брус на фундамент общие правила

Строительные нормы и правила предполагают всего две схемы монтажа бруса:

• Жесткую фиксацию, основанную на разборном или неразборном соединении ростверка и бруса. Неподвижность бруса в этом случае обеспечивается механическим креплением на основе фундаментных болтов или хомутов
• Накладной вариант, основанный на укладке бруса без соединения с ростверком. Неподвижность бруса, как таковая, в этом случае отсутствует. Однако под весом строения нижний венец или брус каркаса остается неподвижным.

Наиболее надежной схемой монтажа считается первый вариант, гарантирующий жесткое крепление сруба или каркаса к фундаменту. Однако в большинстве случаев строители используют второй вариант монтажа. Он проще в реализации. А значительный вес стен обеспечивает неподвижность нижнего венца (бруса) ничуть не хуже, чем крепежный узел первой схемы.

Как закрепить брус на фундаменте ленточного или плитного типа

Жесткое крепление бруса к ленточному или плитному фундаменту требует предварительной подготовки, которая проводится либо на этапе заливки (строительства) ростверка, либо после завершения сборки основания.

Чаще всего, на этапе подготовки в ростверк плиты или ленты интегрируют фундаментные болты, на шпильки которых монтируют брус (с заранее высверленными отверстиями). Фиксацию, в данном случае реализуют с помощью контргаек, навинчиваемых на шпильку. Резьбовая пара поджимает венца или брус к плоскости ростверка.

Процесс жесткой фиксации бруса реализуют следующим образом:

• По завершению заливки основания в верхние слои раствора погружают фундаментные болты с загнутыми или коническими окончаниями. Шаг размещения болтов – не более 0,5 метра. Причем каждая балка должна быть зафиксирована, как минимум, двумя болтами.
• После застывания ленты или плиты нужно подготовить монтируемый брус, высверлив отверстия под шпильки фундаментных болтов.
• Далее, ростверк проверяется на горизонталь. Обнаруженные выпуклости срезаются, а вогнутости заполняются раствором.
• После этого поверх идеально ровного ростверка укладывают слой гидроизоляции (рубероид).
• Далее, на гидроизоляцию укладывают предварительно нерезаные по размерам ростверка балки, монтируя их на шпильки.
• Угловые сопряжения балок соединяют с выпусками или без них (в чашу или в лапу). Для надежности соединения можно дополнить металлическими уголками, монтируемыми на саморезы.
• В финале на все шпильки фундаментных болтов надевают широкие шайбы и накручивают контргайки. Причем, во избежание прекосов, затягивание гаек нужно выполнять параллельно, подкручивая все гайки на пару-тройку оборотов.

Укладку бруса на ленточный фундамент (накладной монтаж) выполняют по этой же схеме. Только из вышеописанного техпроцесса следует исключить этап монтирования фундаментных болтов в ростверк.

Как крепить брус к свайному основанию?

Жесткая фиксация бруса к свайному или свайно-винтовому фундаменту реализуется немного иначе. На погруженные в землю сваи монтируют П-образные оголовки, боковые пластины которых снабжены перфорацией под крепежный винт или шпильку.

Балка укладывается в паз П-образной скобы и фиксируется в нем на винты или шпильку. Последний вариант предполагает дополнительную перфорацию самой балки, просверленной насквозь. Причем особого эффекта такая схема крепления не дает – винты (обычные саморезы) держат балку не хуже шпильки.

Процесс фиксации бруса и сваи выглядит следующим образом:

• Вначале нужно нарезать заготовки для ростверка из бруса квадратного сечения.
• Следующий шаг – монтаж оголовков на сваю. Для этого на линию свай укладывают брус и подкладывают под него две угловые скобы. Скобы стыкуют к сваям сваркой. После этого, брус снимают и, используя угловые скобы как маркер, наваривают остальные оголовки.
• В смонтированные оголовки свай вкладывают ленту рубероида, защищающую древесину от контакта с металлом.
• После этого в скобы вкладывают балки ростверка, стыкуемые в угловых сопряжениях на шипы или в лапу, или в чашу.

Фиксация балок производится на винты, пропущенные сквозь перфорацию в скобе оголовка. Подобная схема позволяет использовать в качестве балок ростверка нижний брус каркасного строения или нижние венцы сруба. В итоге, увеличивается общая скорость сборки всего строения.

Укладка бруса без фиксации предполагает монтаж балок на Т-образный оголовок сваи. При этом сборка самого ростверка выполняется на уголки и стандартными методами – в лапу или в чашу.

О сайте

zalman

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

5. Стыковка углов в лапу

6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
   Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Способы крепления бруса к фундаменту

Существует несколько разновидностей фундамента, который делается из разных материалов

Поэтому важно понимать, как закрепить брус к бетону, металлу или другим конструкциям. Для каждого из них существует определённый способ установки

Также есть два основных схемы монтажа:

1. Жёсткий – это самый надёжный метод закрепления дерева к другим конструкциям. Он делается с помощью хомутов, болтов или других крепёжных устройств.
2. Накладной – это более простой, но менее надёжный способ установки бруса. Он основывается на весе конструкции, которая будет удерживать все элементы в надёжном положении. Чаще всего применяется при постройке сруба, так как он не требует много усилий для монтажа.

Для конструкций небольшого размера и с простой формой можно использовать накладную схему, так как она более простая и менее затратная по времени и ресурсам. Для жилых помещений и сложных конструкций рекомендуется применять жёсткий монтаж. Он увеличит срок эксплуатации здания и его надёжность.

Жёсткий монтаж Источник www.greengo.house

Плитному и ленточному

Существует надёжный способ, как прикрепить брус к бетонной стене или фундаменту. Для этого требуется использовать анкерные болты или другие крепёжные системы, например, дюбеля. Чтобы надёжно установить деревянное основание на плитном фундаменте нужно провести определённую подготовку:

• Во время заливки фундамента требуется установить анкерные болты в жидкий бетон на расстоянии 50 см друг от друга. Основания крепежа может быть загнутым или в форме конуса.
• До того, как фундамент засохнет рекомендуется провести подготовку бруса. Для этого нужно просверлить в нем отверстия на аналогичном с болтами расстоянии.
• Когда бетон высох нужно проверить балку и фундамент с помощью уровня на наличие выпуклостей или впадин, чтобы избавиться от них. При высокой нагрузке они могут повредить деревянное основание или привести к перекосу всей конструкции.
• Брус следует распилить на части для удобного монтажа. На его краях следует оставлять выпуск, который потом будет соединятся с помощью металлических уголков.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски. Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Установка крыши или мауэрлата

По бетонному, керамзитоблоковому или газобетоноблоковому поясу возможно крепление бруса следующими вариантами:

• на анкер;
• на шпильку;
• на проволоку.

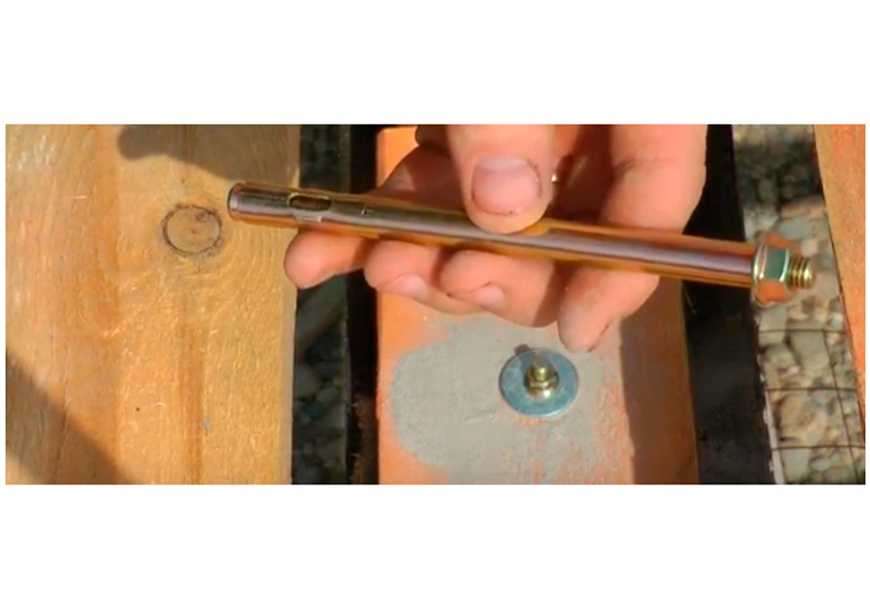

Через мауэрлат в тело стены просверливается отверстие и в него загоняется анкер с металлической гильзой и при закручивании гайки гильза в конце расширяется и создаёт надёжное крепление (рис. 5)

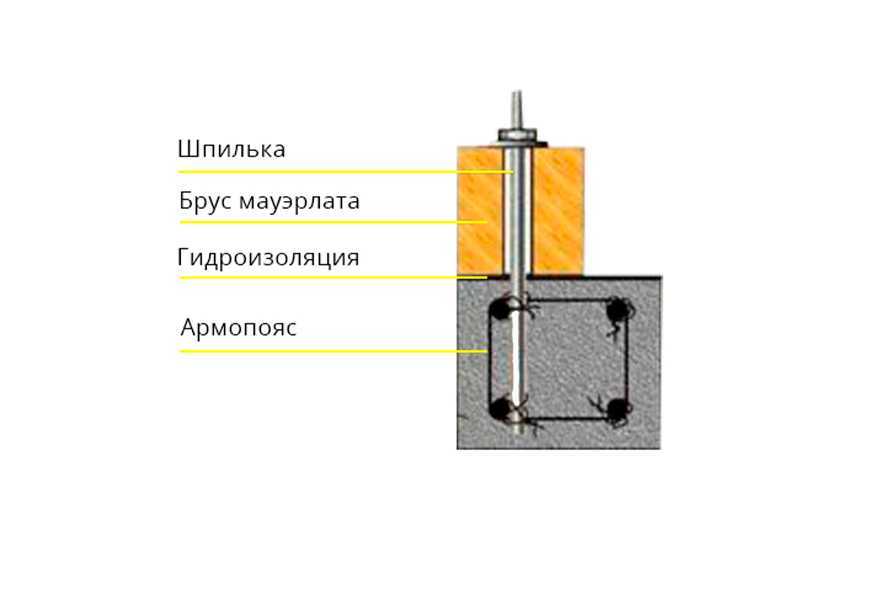

Если установка мауэрлата проводится на шпильку, то при армировании устанавливается шпилька, приваривается к арматуре с выпуском на 4-5 см за размеры бетона и толщины бруса. Заливается пояс, устанавливается два слоя рубероида и насаживается на шпильки мауэрлат. Закручиваются гайки с шайбами (рис. 6)

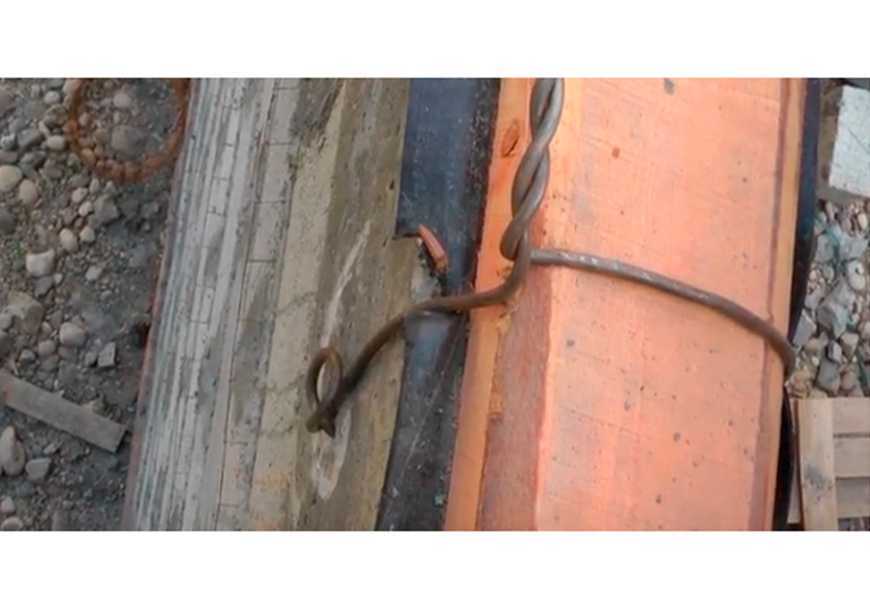

Крепление проволокой похоже на вариант со шпильками. Концы проволоки ∅ 6 мм с выпуском 0.5 м выводятся за пределы бетонного пояса и при их помощи фиксируются балки (рис. 7)

Наверно наиболее надёжный вариант, это на проволоку, но это тогда, когда есть бетонный пояс и можно сделать выпуски арматуры из бетона, а если стена из керамзитовых блоков, то подойдёт и анкер. Хотя возможно и утопить проволоку в растворный шов.

Способы крепления балок

Теперь остановимся на способах крепления бруса верхней обвязки. Они ничем не отличаются от способов крепления вертикальных стоек каркаса наружных стен стальными уголками или крепления при помощи полной или неполной вырубки.

Перед установкой балок межэтажного перекрытия, которые также будут служить лагами пола верхнего этажа, необходимо придать каркасу первого этажа достаточную жесткость. Делают это, установив постоянные раскосы.

Устанавливают раскосы любым способом (врубкой, металлическими креплениями) или просто пробивают гвоздями достаточной длины (гвоздь должен входить в дерево стойки на глубину не меньше 80 мм).

Если вертикальные стойки наружных стен каркаса установлены методом врубки, узлы креплений стоек к брусам обвязки и узлы креплений раскосов желательно усилить металлическими скобами, изготовленными из круглого прута диаметром 8-10 мм или узких полос листового металла толщиной 3-4мм.

Придав каркасу необходимую прочность, приступают к установке балок перекрытия. Поэтому, прежде чем приступать к работе по укладке балок, необходимо рассчитать расстояние между ними. Чаще всего оно составляет 1 м.

Изгиб балки — деформация в результате нагрузок от веса утеплителя, пола, мебели и людей. Это ее естественное физическое свойство. Увидеть изгиб сложно, но специальными инструментами его можно замерить.

Расчет строительного подъема основывается на величине изгиба балки и принимается не более 1/300 длины межэтажных перекрытий и не более 1/250 — чердачных. Например, если нужно перекрыть чердак длиной 9 м, максимальная высота строительного подъема составит 3,6 см (900:250). При такой же длине пролета для межэтажного перекрытия она равна 3 см (900:300).

Учитывая эти величины, балки обрабатывают соответствующим образом. После их укладки на потолке будет небольшой изгиб, но со временем в результате нагрузок он выпрямится. Если частота укладывания балок меньше 1м (например 50 см), иногда вместо брусьев используют толстые доски, укладывая их на ребро. Размер балок зависит от конструктивных решений здания, количества этажей и величины нагрузки. Габариты, а также частоту укладки (шаг балок) рассчитывают при разработке проекта дома. После всех расчетов и выпиливания строительного подъема концы балок остругивают, подготавливая для соединения с каркасом стены. Традиционно балки перекрытия укладывают параллельно той стороне стены, которая короче. Частота укладки зависит от сечения балки и длины перекрываемого пролета. Если дом строится по готовому проекту, то в документах обязательно есть чертеж раскладки балок межэтажного перекрытия. Когда же строительство ведется без проекта, не лишним будет нарисовать перед началом работ элементарную схему.

На ней необходимо проставить реальные размеры возводимого каркаса

Особенности крепежа

Будем рассматривать по мере прирастания дома, начнём с фундамента. После возведения фундамента, если вы намереваетесь строить бревенчатый дом, то обязательно нужно продумать крепление обсадного бруса и первого ряда брёвен.

Зачем нужна гидроизоляция? Дело в том, что фундамент будет соприкасаться с землёй и даже возможно с грунтовыми водами. А вода есть злейший враг строителя. Эта, так называемая капиллярная влага, будет впитываться бетоном и подниматься вверх к стенам здания.

Крепление бруса к стене производится разными способами. При этом нужно учитывать следующие параметры:

материал и отделка стен (газобетонная, бетонная, оштукатуренная, кирпичная, гипсокартонная и т.д.);

сечение бруса;

вес и масштабы конструкции, которую брус должен удерживать.

От таких параметров зависит то, какие именно инструменты и крепежные элементы нужно применять, чтобы закрепить брус к стене. В роле крепежных элементов могут применяться:

• шурупы;
• гвозди;
• саморезы;
• анкерные болты;
• металлические и пластиковые дюбеля;
• П-образные скобы;
• металлический уголок;
• деревянный шплинт.

Закрепить брус на бетонной стене

Прежде чем прикреплять брус к такой стене, стоит оценить его размеры, а также вес конструкции, который он должен удерживать. В том случае если брус небольшой и конструкция достаточно легкая, можно применять технологию с использованием гипсового или алебастрового раствора:

шуруп необходимого диаметра плотно обматывается по длине проволокой (хорошо, если она будет медной);

подготовленные отверстия в стене необходимо заполнить гипсовым или алебастровым раствором;

быстро, не дожидаясь схватывания раствора, необходимо вкрутить в отверстие шуруп, обмотанный проволокой;

через 10 минут, когда раствор схватился, но окончательно не высох, осторожно вывинтите шуруп;

после высыхания раствора с помощью этого шурупа закрепите брус.

Для более надежного крепления мощных конструкций лучше подойдет такой способ:

В местах предполагаемого крепления необходимо просверлить отверстия (0,5-1 см в диаметре). Для сверления бетонных стен Вам нужно использовать сверла с алмазным напылением, твердосплавные сверла или победитовые.

Внимание! Чтобы сделать качественные отверстия, нужно время от времени остужать сверло, погружая его в холодную воду на несколько секунд. Заранее подготовленные пробки из дерева, имеющие подходящий диаметр, нужно пропитать клеем

Не применяйте клей на водной основе, иначе пробка деформируется и разбухнет

Заранее подготовленные пробки из дерева, имеющие подходящий диаметр, нужно пропитать клеем. Не применяйте клей на водной основе, иначе пробка деформируется и разбухнет.

Забейте пробки в просверленные отверстия с помощь молотка.

Дождитесь, пока клей полностью высохнет.

Брус крепится к стене с помощью шурупов (они вкручиваются в пробки).

Чтобы крепление бруса к бетонной стене было максимально прочным и надежным, лучше воспользоваться анкерными болтами.

Крепление бруса к кирпичной стене

Крепление бруса к стене из кирпича имеет некоторые особенности. Прежде чем прикрепить брус, нужно проделать в стене отверстия в местах, где должен находиться крепеж. Отверстия в кирпичной стене нужно проделывать дрелью или сверлом с победитовым, твердосплавным или покрытым алмазным напылением наконечником. В таком случае не рекомендуется использовать перфоратор, поскольку кирпич – довольно хрупкий строительный материал

Важно учитывать неровность кирпичной кладки, поэтому, прежде чем крепить брус к кирпичной стене, стоит выполнить замеры и сделать предварительную разметку

Почему возникает необходимость обвязки фундамента?

Основание на сваях обычно применяют для постройки «легких» объектов, таких как веранды, бани, беседки, детские площадки и т. д. Такой фундамент состоит из нескольких свай, которые представляют собой металлические или железобетонные столбы. На них удерживается вся постройка, дом надежно защищен от контакта с грязью, влагой, сыростью и прочим.

Но, к сожалению, сваи не могут долго выдерживать нагрузку тяжелой постройки. В результате здание начинает крениться и возникает опасность полного обрушения дома. Чтобы предотвратить возникновение такой неприятной ситуации, требуется обвязка фундамента брусом. А о том, как ее проводить, вы узнаете, прочитав всю статью.

Проектирования свайно-винтового фундамента

Строительство дома на винтовых сваях начинают с исследования грунта, опора должна встать на плотный несущий грунтовый слой. Самые точные результаты могут быть получены специалистами после бурения разведочной скважины. Для определения глубины залегания несущего слоя своими силами можно использовать винтообразный щуп или выкопать шурф. При расчетах глубины установки винтовых свай, к результатам изыскательских работ прибавляют 300-500 мм.

Совет от мастеров: в любом случае лопасти винтовых свай должны располагаться на глубине, превышающей уровень зимнего промерзания почвы. В результате морозного вспучивания опору может выдавить, данный процесс может привести к разрушению строения. Данные о глубине промерзания почвы в регионе можно найти в справочниках.

Для расчета фундамента и несущих способностей опор, определения количества и размеров винтовых свай надо поработать со СНиП «Свайные фундаменты». При возведении свайного фундамента под брус своими руками, специалисты рекомендуют придерживаться общих правил:

• Под каждый угол сруба и в местах примыкания несущих перегородок устанавливается отдельная винтовая свая;
• Для стандартного 6-метрового бруса опоры выставляют с шагом 3000 мм;
• Под тяжеловесные внутридомовые конструкции: печи, камины, бассейны и ванны, устанавливают дополнительные винтовые сваи;
• Для веранд и примыкающих к дому построек, свайное поле рассчитывается отдельно, можно применять более легкие опоры.

Инструменты и материалы

Как и для любой другой работы необходимы определённые инструменты и дополнительные материалы. Помимо обычного для стройки набора инструментов, должны быть инструменты, предназначенные исключительно для плотницких работ:

• топор (большой и маленький);
• пила (ножовка);
• долота и стамески;
• рубанки;
• свёрла (по дереву, бетону, металлу).

Что касается дополнительных, расходных материалов, то должны быть в наличии:

• анкерные болты и шпильки;
• рубероид;
• цемент и песок.

Также в наличии должны быть различные измерительные инструменты – уровень, водяной уровень, отвес, шнуры для контролирования диагонали.
